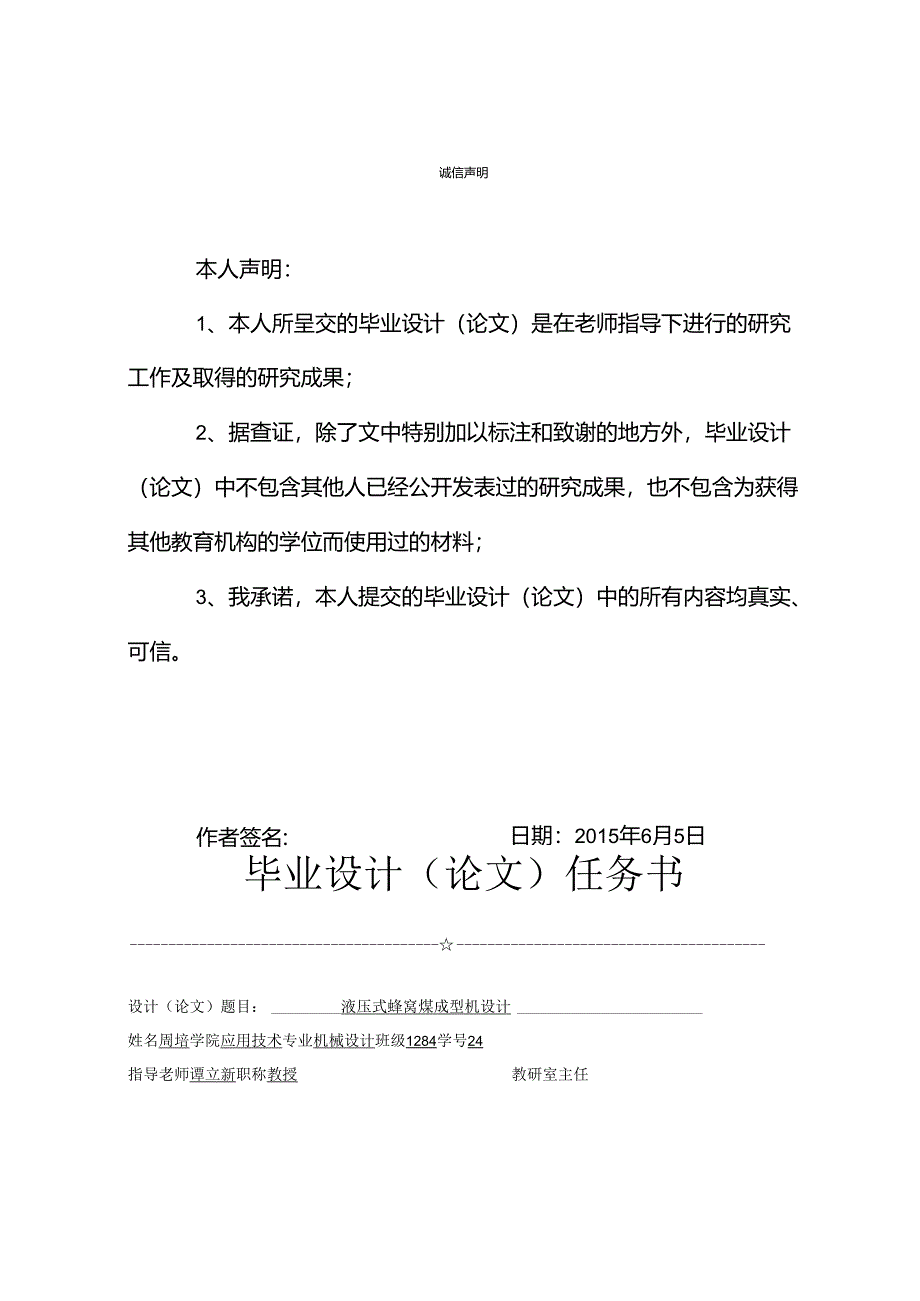

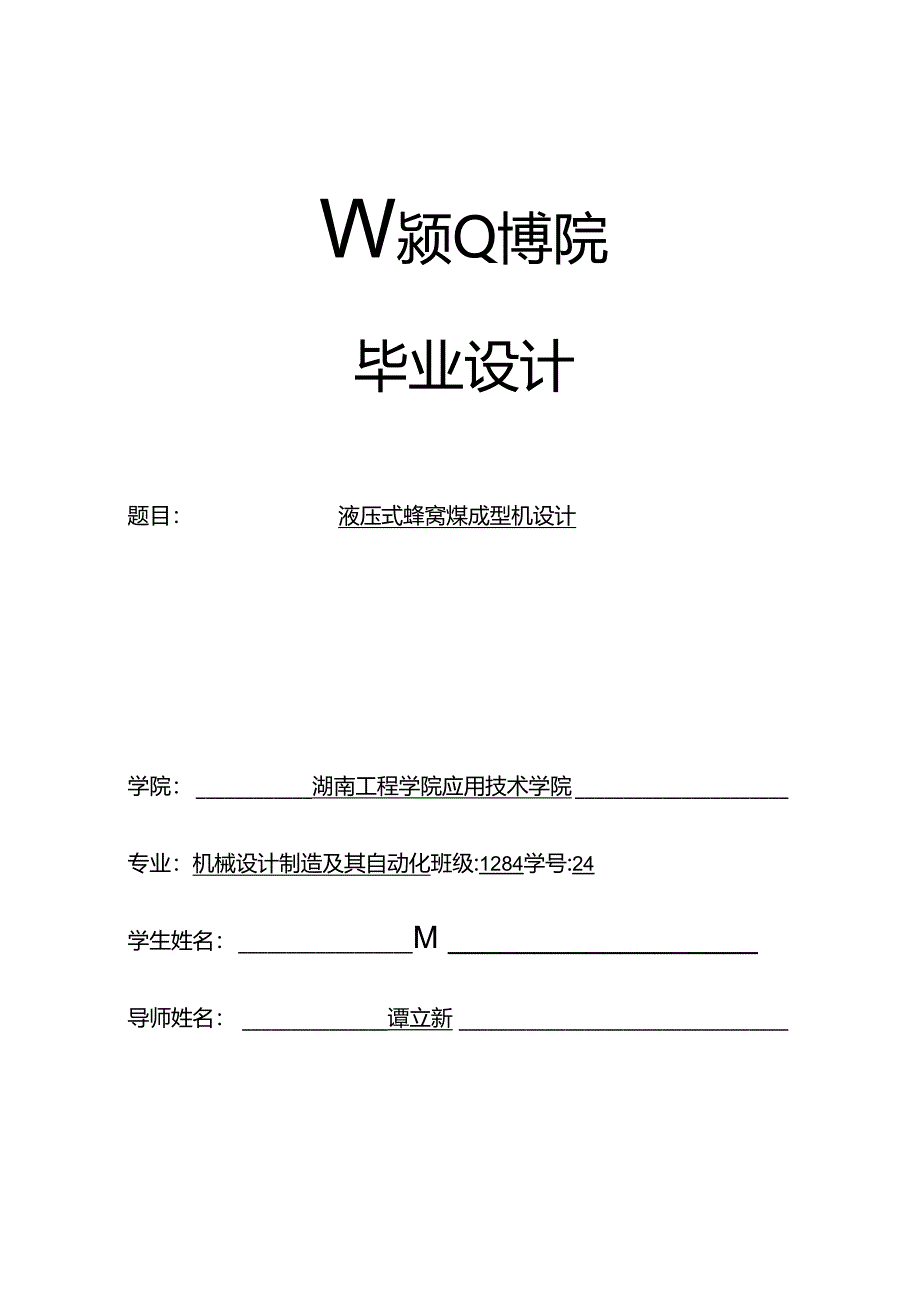

1、W颍Q博院毕业设计题目：液压式蜂窝煤成型机设计学院：湖南工程学院应用技术学院专业：机械设计制造及其自动化班级:1284学号:24学生姓名：M导师姓名：谭立新完成日期：2015.06.5诚信声明本人声明：1、本人所呈交的毕业设计（论文）是在老师指导下进行的研究工作及取得的研究成果；2、据查证，除了文中特别加以标注和致谢的地方外，毕业设计（论文）中不包含其他人已经公开发表过的研究成果，也不包含为获得其他教育机构的学位而使用过的材料；3、我承诺，本人提交的毕业设计（论文）中的所有内容均真实、可信。作者签名:日期：2015年6月5日毕业设计（论文）任务书设计（论文）题目：液压式蜂窝煤成型机设计姓名周培

2、学院应用技术专业机械设计班级1284学号24指导老师谭立新职称教授教研室主任一、基本任务及要求：任务1.总体方案设计（平面、三维、爆炸图）要求1.图纸折合AO不少于3.0张2.主要技术参数确定2.说明书论文少于1.5万字3.主要机构设计3.机电控制系统4.主要零部件设计4-分步控制5.控制系统设计（视个人能力定）5.独立完成6.应用相关合适软件分析研究二、进度安排及完成时间：第1周：课题熟悉资料查阅第10周：设计零件第2周：开题报告文献综述第11周：控制系统设计第3周：拟定总体方案第12周：分析研究第4周：总装图草案、初定主要结构第13周：部分程序第5周：机动第14周：说明书（论文）撰写第6周

3、：毕业实习及实习报告第15周：说明书（论文）设计审核第7周：平面、三维、爆炸图第16周：说明书（论文）设计审核第8周：平面、三维、爆炸图第17周：答辩第9周：主要机构设计目录摘要IAbstract11第一章绪论11.1 课题设计背景及意义11.2 蜂窝煤成型机发展前景11.3 课题设计的基本思路和关键技术2第二章机械式蜂窝煤总体设计方案32.1 蜂煤成型机设计参数与实现功能32.1.1 设计参数32.1.2 蜂窝机所要实现的功能32.1.3 功能分解与工艺动作分解42.2 根据工艺动作顺序和协调要求拟定运动循环图52.3 机构选型62.3.1 选用执行机构的原则与方法62.3.2 机械运动方案

4、的评价72.4 本章小结8第三章主要机构及零部件设计计算93.1 液压马达的选取93.1.1 液压式蜂窝煤成型机各机构所需功率的确定93.1.2 液压马达机类型的选择103.1.3 液压马达功率的确定103.1.4 液压马达机转速的选择113.2 V带与V带轮的选择123.3 齿轮的设计与选择143.4 本章小结18第四章冲压部件的设计与计算194.1 冲头机构的设计与计算194.2 冲压机构的设计194.3 工作盘间隙机构的设计274.3.1 槽轮机构方案的选定284.3.2 槽轮机构参数确定30第五章其他零部件的设计与计算315.1 轴承计算与校核315.2 轴端挡圈的选择325.3 键的

5、选择33第六章三维建模34结论411致谢43参考文献44液压式蜂窝煤成型机设计摘要随着国家十二五计划以来，工业生产自动化将是一种未来发展的趋势，机械创新优化，将是机械行业未来几年的主旋律，随着“中国制造2025”的发布，国家将会大力扶持发展自主创新的机器，在这个大背景下，机械式蜂窝煤成型机孕育而生，机械式蜂窝煤的设计与生产，将取代人工操作，在以前，蜂窝煤的生产环境比较恶劣，人工生产时.，由于煤块会产生大量的废屑，工人必须携带口罩，但着扔会对工人的身心健康造成极大的威胁，因此液压式蜂窝煤成型机的产生将极大缓解这一现状。本课题将重点研究机械式蜂窝煤成型机的整体设计，包括传动机构，冲压机构，扫屑机构

6、，运输机构等等，对每个机构的原理的具体的参数进行设计，并有三维软件Ug进行三维建模，用二维软件CAD进行工程图出图。关键词：液压式蜂窝机中国制造废屑MechanicalhoneycombbriquetmoldingmachinedesignAbstractAsthecountryslatestfive-yearplan,industrialproductionautomationwillbeafuturedevelopmenttrendofmechanicaloptimizationandinnovationwillbethethemeofmachineryindustryinthenextf

7、ewyears,withthelaunchofhis2025”,11madeinChina,thestatewillvigorouslysupportthedevelopmentofindependentinnovationofthemachine,underthisbigbackground,mechanicalandhoneycombbriquetmoldingmachine,mechanicaldesignandproductionofhoneycombbriquet,willreplacethemanualoperation,inthepast,thehoneycombbriquetp

8、roductionenvironmentisbad,thehumanproduction,duetothecoalwillproducealotofscraps,workersmustcarryamask,butthethrowwillposesagreatthreattothephysicalandmentalhealthofworkers,sothemechanicalproductionofhoneycombbriquetmoldingmachinewillgreatlyalleviatethestatusquo.Thistopicwillfocusontheresearchofmech

9、anicalmachinehoneycombbriquetoftheoveralldesign,includingthedrivemechanism,pressagencies,sweepthecrumbs,transportationorganizationandsoon,foreachinstitutionspecificparametersoftheprincipleofdesign,andthreedimensionalsoildworksSoftWarefor3dmodeling,engineeringdrawingin2dCADsoftwareoutofthefigure.Keyw

10、ords:hydraulictypehoneycombmachinemadeinChinascraps第一章绪论1.1 课题设计背景及意义相比于天然气、石油等，我国是一个产煤的大国，并且煤的产量是最大的，同时煤在小城市和一些小城镇也得到广泛的运用，是北方农村在冬季取暖、燃烧的主要材料。为了提高煤得到使用效率,煤经过了从煤球到到蜂窝煤的成型变化。以前人们把煤粉加工成略大于乒乓球的球体，后来人们把煤粉加工成圆柱体，并打上一些孔，增大了煤的表面积，使煤能够充分燃烧，减少资源的浪费。蜂窝煤的产生不仅提高了燃烧效率同时也减少了煤中有害物的产生，但是随着煤炭价格高涨，蜂窝煤成本售价相应提高，很多老百姓感到

11、难以承受。蜂窝煤的生产环境比较恶劣，人工生产时，由于煤块会产生大量的废屑，工人必须携带口罩，但着扔会对工人的身心健康造成极大的威胁，如何降低蜂窝煤的成本，并且实现自动化生产，替代人工人工生产，成为当务之急。于是就设计了一种冲压式蜂窝煤成型机，提高生产效率减少成本。1.2 蜂窝煤成型机发展前景蜂窝煤机,型煤机械在中国的发展。经历过一个阶段，目前国内建成的型煤不少，倒闭的不少，在倒闭的同时新建的也很多。但我们认为型煤仍然是一个很有前途的产业，我们这个产煤量世界第一的大国。经济发展需要型煤，市场需要型煤，环境保护也需要型煤！在市场经济的今天，要发展型煤，首先必须认清这样一个事实：即煤炭销售价格中，块

12、煤与粉煤之间的价差，烟煤的价差每吨一百元左右；无烟煤的价差每吨为一百多元。型煤要想获得市场，销售价格不仅不能高于甚至要与块煤有一定的价格差距，同时型煤必须是高质量的，才能在市场上赢得份额目前型煤的发展，仍处于低迷状态。分析原因主要有四个方面：1、技术上的，2、经济上的，3、市场上的，4、设备上的技术问题，仍集中在型煤粘合剂上，它是型煤生产过程中的关键技术，也是制约型煤发展的瓶颈目前市场上很难找到高效型煤粘结剂，同时能满足冷态，热态机械强度，具有热稳定性，防水性等一系列指标要有较高的成型性和施工性，而且还要不生产二次污染，不增加多的灰分，最好还要有固硫，助燃，防水等作用，同时粘结剂成本控制在四十

13、元左右。这众多要求不但苛刻，有的还互相矛盾。型煤产业处于低迷状态，在经济上主要表现为目前一些企业，特别是国营企业，设备和基础投入过大，高额的烘干成本，管理成本等。使得只有几十元的利润空间被塞的满满的，甚至出现亏损，不可避免的被淘汰出局。据不完全统计国内有工业锅炉46万台，窑炉16万台年需锅炉型煤5000万吨有中，小化肥厂800多家,年需造气型煤6000万吨：民用型煤8000万吨；发达国家由于环保要求严格及劳动力价格高的原因，型煤产量剧减；发展中国家的工业和民用也需要进口型煤。型煤市场很大，问题是我国型煤工业一方面没有形成规模产量；另一方面产品质量不高。从数量和质量是均满足不了国内外市场的需求。

14、目前在型煤发展大潮中涌现的一批民营企业，已经露出生机勃勃的景象，这些企业主要生产供取暖用的锅炉型煤。在采暖季节，这种型煤是供不应求的，因此生产一种蜂窝煤成型机就显得非常必要了，市场前景就非常广阔。1.3 课题设计的基本思路和关键技术本课题所研究的整个装置要求从带轮传动机构开始设计。当外置电动机带动第一根轴运动时，带轮以及锥形齿轮跟随第一根轴一起运动。带轮上一驱动轴与压头盘相连，因此，压头盘跟随驱动轴一起运动。锥齿轮的运动使分度槽轮机构运动，再带动同轴的模盘。具体运动如下所示：图1.1蜂窝煤运动图依次把各个结构合理设计完成，然后装配起来。在设计过程中要注意各连接部分的接合问题，同时在此过程中要注

15、重分度机构、冲压机构的合理性，选用实用简便但又最有效的组合运动机构。第二章液压式蜂窝煤总体设计方案2.1蜂煤成型机设计参数与实现功能2.1.1 设计参数蜂窝煤一些具体的设计参数是老师给的任务书里面并没有详细的给出，我们查阅相关的资料，一些市场上己经有的蜂窝煤机，得到下表2T的一些参数：表27机械式蜂窝煤设计参数成品煤规格OOm/nXIStnm行程300mm蜂窝煤重0.75必/个成型机生产能力30次/min工作盘高度150mm工作条件有轻微撞击使用期限十年，三年一修生产批量小批量生产2.1.2蜂窝机所要实现的功能蜂窝煤主要用于家庭生火、取暖，用无烟煤制成的蜂窝状的圆柱形煤球。由原煤、碳化锯木屑、石灰、红（黄）泥、木炭粉等混合物基料和由硝酸盐、高锦酸钾等组成的易燃助燃剂所组成。而我们的机械式蜂窝机主要是将煤块制作成一个直径为80mm,中间数个直径IOmm的小孔圆柱煤球，蜂窝机主要用，传动机构，冲压机构，扫屑机构等组成。具体的结构如下图所示：2图27机构三维模型1-冲压机构2-扫屑机构3-传动机构2.1.3功能
