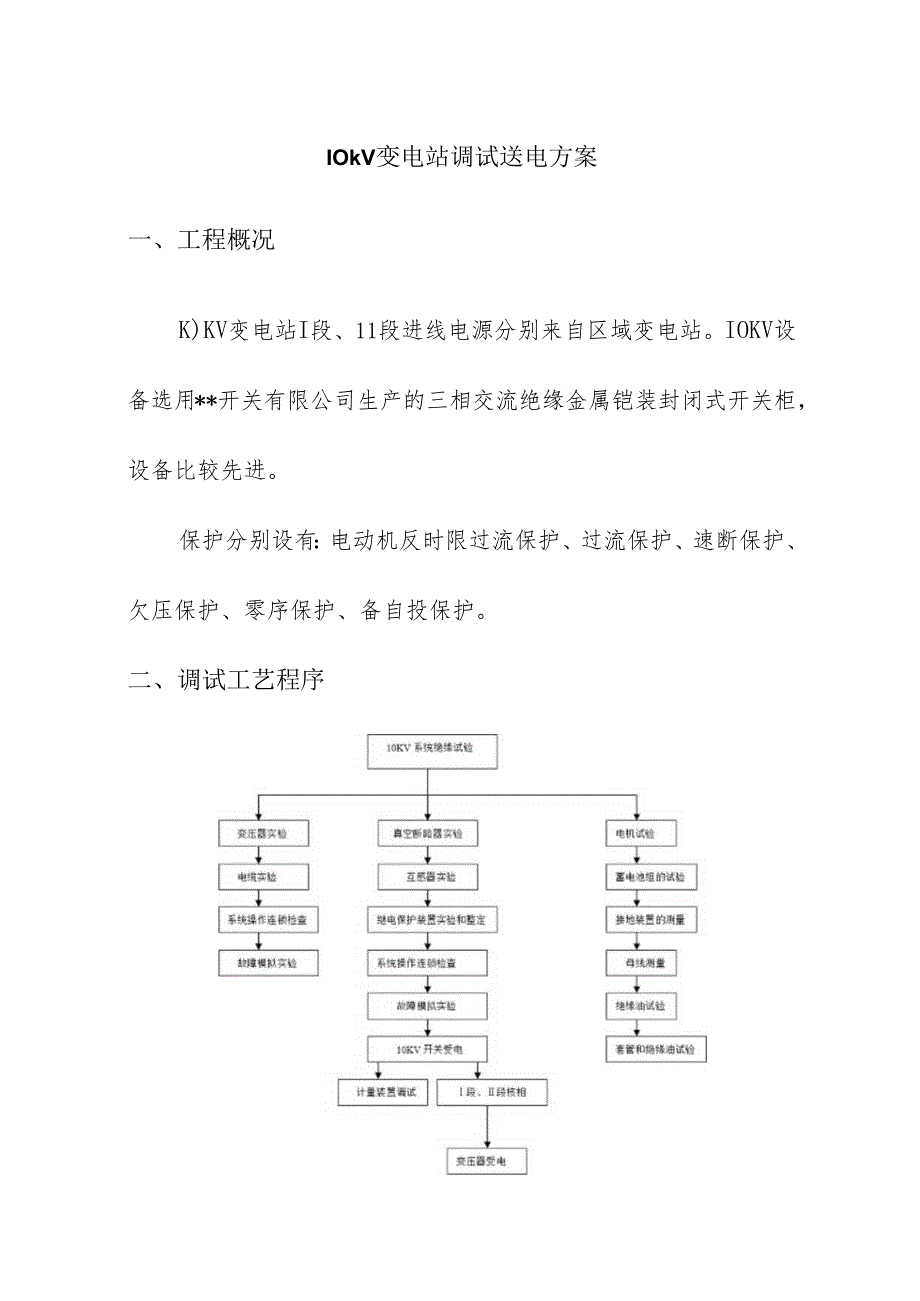

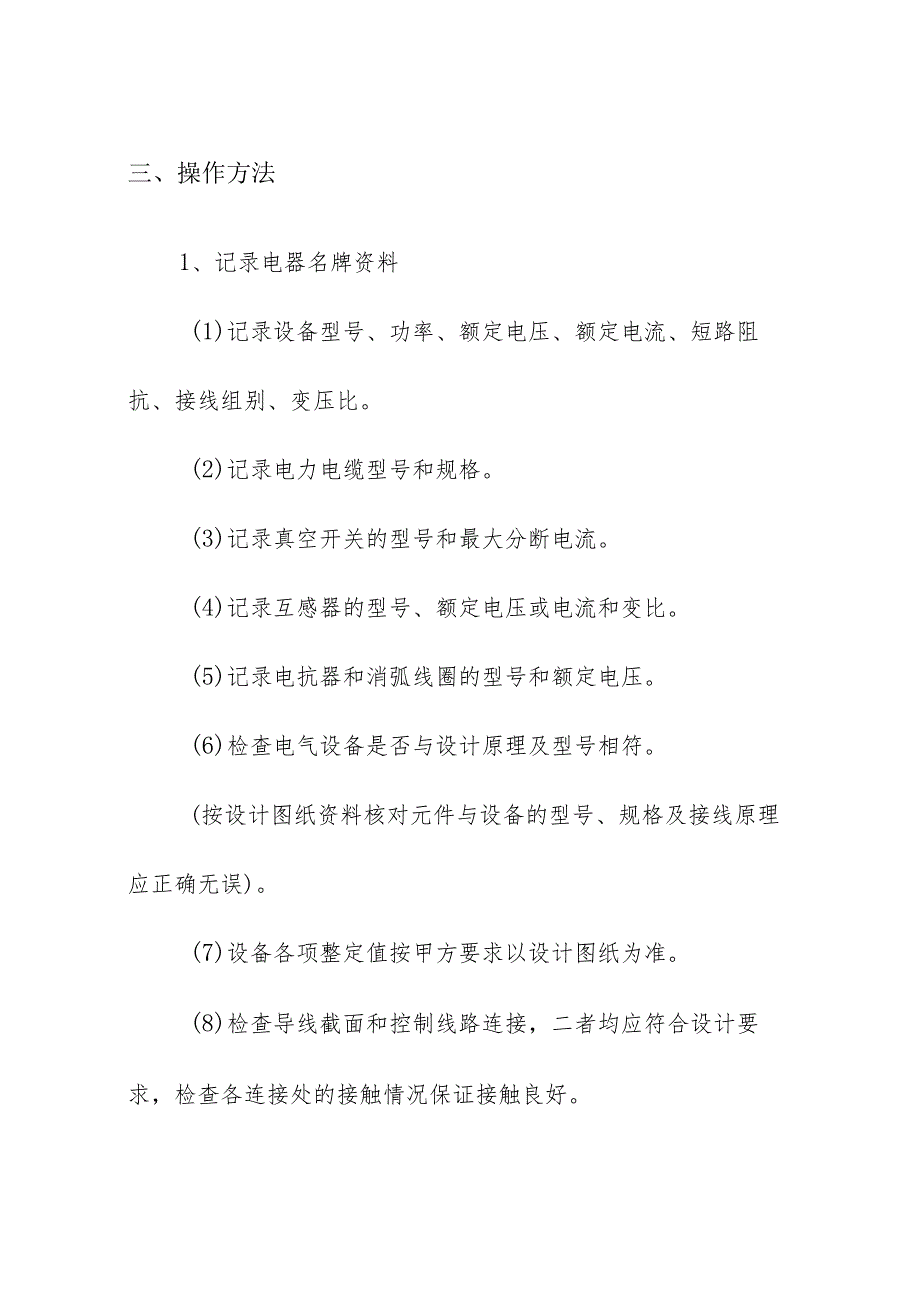

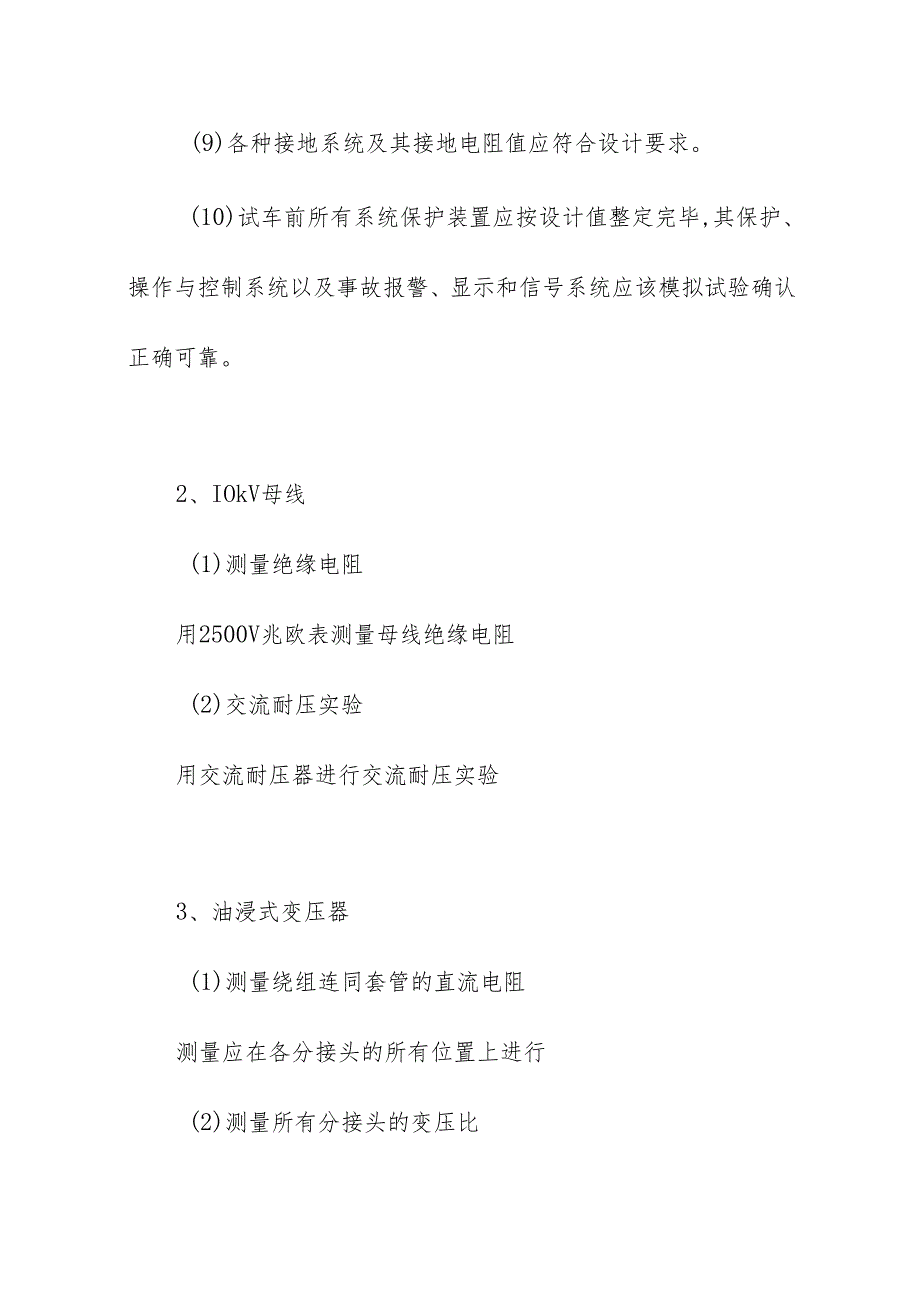

1、IOkV变电站调试送电方案一、工程概况K)KV变电站I段、11段进线电源分别来自区域变电站。IOKV设备选用*开关有限公司生产的三相交流绝缘金属铠装封闭式开关柜，设备比较先进。保护分别设有：电动机反时限过流保护、过流保护、速断保护、欠压保护、零序保护、备自投保护。二、调试工艺程序三、操作方法1、记录电器名牌资料(1)记录设备型号、功率、额定电压、额定电流、短路阻抗、接线组别、变压比。(2)记录电力电缆型号和规格。(3)记录真空开关的型号和最大分断电流。(4)记录互感器的型号、额定电压或电流和变比。(5)记录电抗器和消弧线圈的型号和额定电压。(6)检查电气设备是否与设计原理及型号相符。(按设计图

2、纸资料核对元件与设备的型号、规格及接线原理应正确无误)。(7)设备各项整定值按甲方要求以设计图纸为准。(8)检查导线截面和控制线路连接，二者均应符合设计要求，检查各连接处的接触情况保证接触良好。(9)各种接地系统及其接地电阻值应符合设计要求。(10)试车前所有系统保护装置应按设计值整定完毕,其保护、操作与控制系统以及事故报警、显示和信号系统应该模拟试验确认正确可靠。2、IOkV母线(1)测量绝缘电阻用2500V兆欧表测量母线绝缘电阻(2)交流耐压实验用交流耐压器进行交流耐压实验3、油浸式变压器(1)测量绕组连同套管的直流电阻测量应在各分接头的所有位置上进行(2)测量所有分接头的变压比用变比电桥

3、测量所有分接头的变压比(3)检查接线组别和极性用变比电桥检查接线组别和极性(4)绝缘油试验进行电气强度试验(5)检查瓦斯继电器和温度继电器动作特性瓦斯继电器按动试验按钮检查瓦斯动作信号。检验温度继电器设定值。将热电偶放入水中，将水加热至略高于设定值，待水温度稳定后，将温度继电器按设定值设定，温度继电器动作。(6)绕组连同套管的交流耐压试验选择试验电压和容量适合的交流耐压器进行耐压试验。4、真空断路器(1)测量绝缘电阻用2500兆欧表测量。(2)测量主触头的接触电阻用双电桥测量主触头的接触电阻。(3)测量断路器分合闸时间及同期性在额定操作电压下，用高压开关特性测试仪测量。(4)测量断路分合闸的绝

4、缘电阻值用500兆欧表测量分合闸线圈的绝缘电阻值。用万用表测量分合闸线圈的直流电阻。(5)操作机构的检查用可变电阻器调出试验电压分合操作试验。(6)交流耐压试验在断路器合闸状态下进行交流耐压试验。5、电流互感器(1)测量绝缘电阻用2500V兆欧表测量一次绕组对二次绕组及外壳。用500V兆欧表测量二次绕组间及其对外壳的绝缘电阻。(2)极性检查用感应法进行极性检查。(3)伏安特性曲线用电压，电流表测量伏安特性曲线，应做到饱和点以上。所取点数以得到平滑的曲线为原则。(4)变比测量在一次侧通大电流，测量二次电流。(5)交流耐压试验将电流互感器的二次绕组短接后接地，使用交流耐压器。一次绕组对二次及地耐压

5、。6、电压互感器(1)外观检查电压互感器外不应有明显的损伤。(2)测量绕组的绝缘电阻用2500V兆欧表测量一次绕组对二次绕组及外壳。用500V兆欧表测量二次绕组间及其对外壳的绝缘电阻。(3)测量电压互感器一次绕组的直流电阻用单电桥测量。(4)检查接线组别，单相互感器极性。(5)检查变化用变比电桥测量。(6)交流耐压试验用三倍频耐压器进行工频感应耐压试验。7、电抗器(1)测量直流电阻用双电桥测量直流电阻(2)测量绝缘电阻用2500V兆欧表测量。(3)交流耐压使用交流耐压器进行交流耐压试验。8、避雷器(1)测量绝缘电阻用2500兆欧表测量。(2)氧化锌避雷器：测量直流漏泄ImA时的电压(VlmA)

6、值及0.75VlmA下的泄漏电流，用直流泄漏试验器测量。(3)TBP-A或TBP-B型。测量交流击穿试验。9、支柱绝缘电阻(1)测量绝缘电阻用2500兆欧表测量。(2)交流耐压试验用交流耐压器进行10、电容器(1)测量绝缘电阻测量并联电容器在电极对外壳之间进行。(2)并联电容器交流耐压是电容器电极对外壳交流耐压。11、电力电缆(1)测量绝缘电阻用2500兆欧表测量(2)直流耐压试验及泄漏电流测量试验时，试验电压分4段均匀升压，每阶停留1分钟,并读取泄漏电流值。12、零序电流互感器一次加入电流值，二次输出毫安值，到定值动作。13、过流速断，电压，零序保护(1)功能参数设定(2)延时保护动作试验对

7、于定时限保护，用继电保护试验按参定值作继电器动作。(3)按参定值，用继电保护试验器做继电器动作试验。(4)电压保护做过压或欠压保护。14、系统操作联锁功能试验(1)进线柜与母联柜操作联锁试验。(2)母联柜与隔离开关柜联锁试验。（3）进线与PT柜之间联锁试验。（4）高压柜与变压器之间试验。15、模拟故障跳闸试验（1）高压柜操作与信号屏之间显示正确。智能保护器显示正确。各个光字牌显示正确。（2）模拟各个馈出回路过流故障，试验对应各馈出开关跳闸动作。四、送电前检查与准备工作1.IOkv受电柜在受电前各种调试工作应全部结束，且所有受电设备均处于正常状态。2、准备必要测量仪器，安全用具和消防器材。3、各

8、受电柜的各地点应配备通讯设备，各受电地点有专人看护。4、手车柜操作机构应灵活，动作可靠，接地开关在断开位置。5、对一，二次回路接线检查应无松动，各操作机构灵活可靠，手车柜在试验位。6、对一，二次回路进行绝缘电阻试验，绝缘电阻应符合规范要求。7、对控制系统，保护系统，信号系统，进行系统试验，模拟各种故障信号，继电器，断路器必须可靠动作，信号系统必须发出报警信号。8、各项检查合格后方可进行受电。五、送电步骤1、工段进线柜小车及PT（I段）小车放在工作位，其他馈出线小车放在试验位。2、I段进线由22OkV变电站I段送电，在高炉IOkV送电站进行验电，或高压带电显示应有灯指示，确认高压有电。3、一切正

9、常后，准备对IOkVl段母线受电。4、合IOkVl段，I段母线受电。操作：监护：一切正常后，测PT二次电压及相序名称ABBCCAANBNCN1.N电压相序：测量：记录:5、11段进线线柜小车及11段PT小车放在工作位，其他馈线小车放在试验位。6、11段进线由上级22OkV变电站IOkVn段送电，在高炉IOkv变电站验电，或高压带电显示应有灯指示，确认高压有电。8、合IokVn段，11段母线受电。II段I段ABCABC测量：记录：监护:10、一切正常后，送变压器第一次冲击变压器要观察，冲击电流，以及变压器声音,如有异立刻分闸，并做记录。每次间隔5分钟，共冲击五次，一切正常后，投入运行。六、调试用

10、仪器、仪表1、绝缘保护试验用仪器仪表(1)交流试验耐压器：50kv5kvA一套200kv20kvA一套(2)直流泄漏试验器：5OkvIkvA一套(3)调压器：(单相)0-250v3kvA一台（三相）0-450v3kvA一台(4)高压开关特性试验仪一台(5)避雷器试验器一套(6)万用表二台2、继电保护试验仪器仪表(1)综合保护仪一台(2)调压器(0-250v)一台(3)万用表一台(4)电流表(5)电压表(6)电流发生器一台(7)标准电流互感器一台通讯联络：对讲机二对七、质量标准YBJ-89冶金电气设备安装工程施工及验收规范。GB50150-91电气设备装置安装工程电气设备交流试验标准。八、安全措
