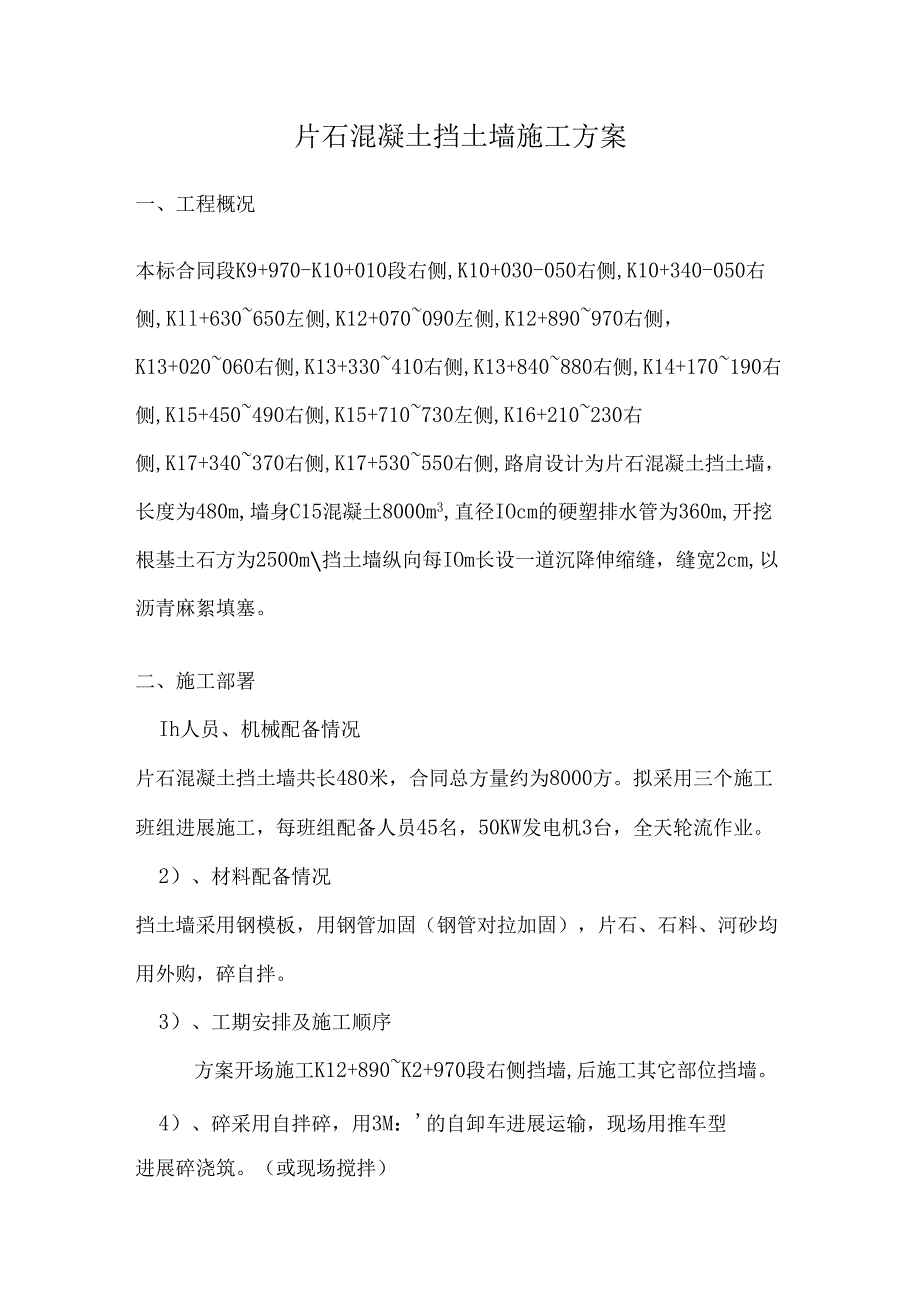

1、片石混凝土挡土墙施工方案一、工程概况本标合同段K9+970-K10+010段右侧,K10+030-050右侧,K10+340-050右侧,Kll+630650左侧,K12+070090左侧,K12+890970右侧，K13+020060右侧,K13+330410右侧,K13+840880右侧,K14+170190右侧,K15+450490右侧,K15+710730左侧,K16+210230右侧,K17+340370右侧,K17+530550右侧,路肩设计为片石混凝土挡土墙，长度为480m,墙身C15混凝土8000m3,直径IOcm的硬塑排水管为360m,开挖根基土石方为2500m挡土墙纵向每I

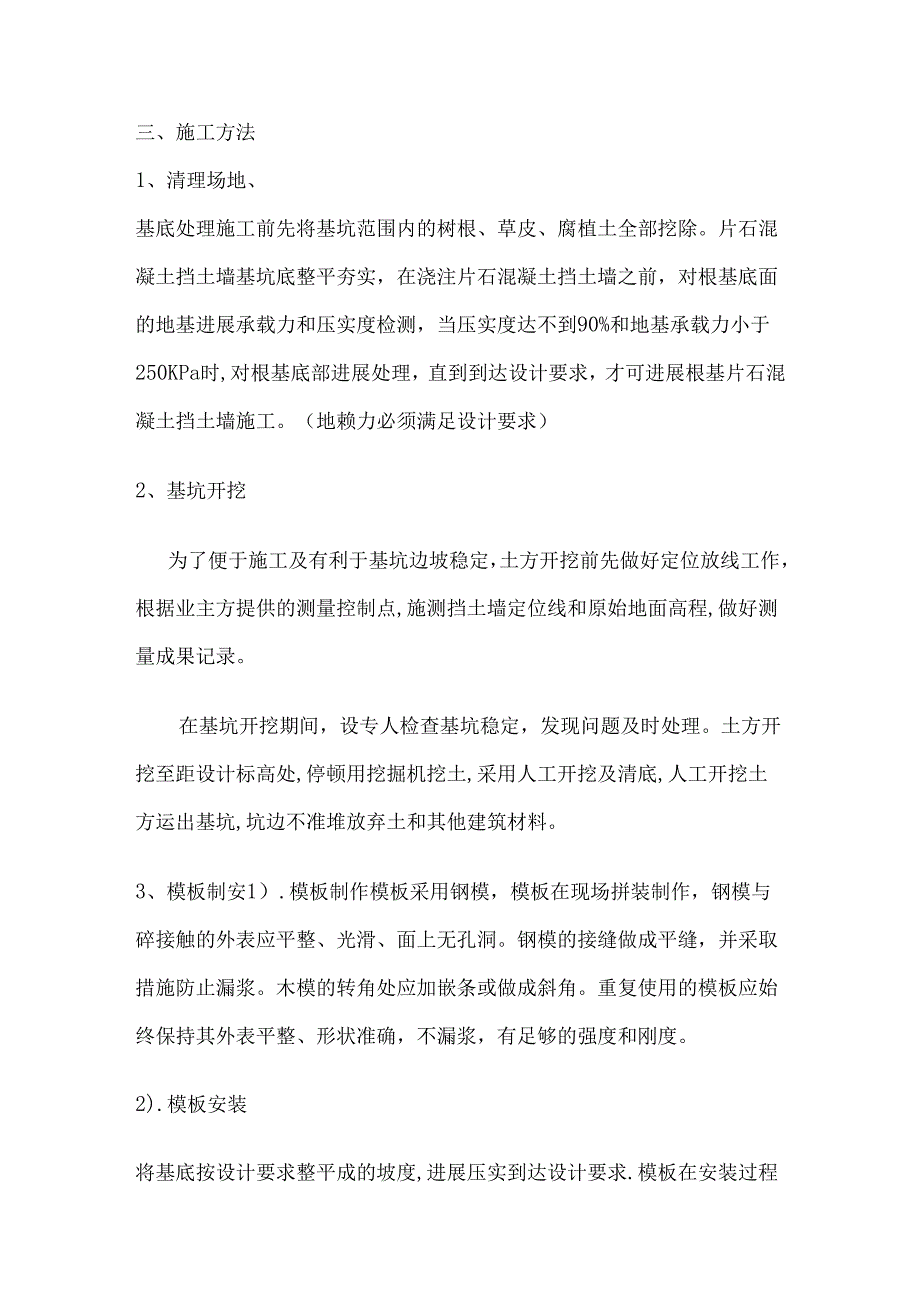

2、Om长设一道沉降伸缩缝，缝宽2cm,以沥青麻絮填塞。二、施工部署Ih人员、机械配备情况片石混凝土挡土墙共长480米，合同总方量约为8000方。拟采用三个施工班组进展施工，每班组配备人员45名，50KW发电机3台，全天轮流作业。2）、材料配备情况挡土墙采用钢模板，用钢管加固（钢管对拉加固），片石、石料、河砂均用外购，碎自拌。3）、工期安排及施工顺序方案开场施工K12+890K2+970段右侧挡墙,后施工其它部位挡墙。4）、碎采用自拌碎，用3M：的自卸车进展运输，现场用推车型进展碎浇筑。（或现场搅拌）三、施工方法1、清理场地、基底处理施工前先将基坑范围内的树根、草皮、腐植土全部挖除。片石混凝土挡土

3、墙基坑底整平夯实，在浇注片石混凝土挡土墙之前，对根基底面的地基进展承载力和压实度检测，当压实度达不到90%和地基承载力小于250KPa时,对根基底部进展处理，直到到达设计要求，才可进展根基片石混凝土挡土墙施工。（地赖力必须满足设计要求）2、基坑开挖为了便于施工及有利于基坑边坡稳定，土方开挖前先做好定位放线工作，根据业主方提供的测量控制点,施测挡土墙定位线和原始地面高程,做好测量成果记录。在基坑开挖期间，设专人检查基坑稳定，发现问题及时处理。土方开挖至距设计标高处,停顿用挖掘机挖土,采用人工开挖及清底,人工开挖土方运出基坑,坑边不准堆放弃土和其他建筑材料。3、模板制安1）.模板制作模板采用钢模，

4、模板在现场拼装制作，钢模与碎接触的外表应平整、光滑、面上无孔洞。钢模的接缝做成平缝，并采取措施防止漏浆。木模的转角处应加嵌条或做成斜角。重复使用的模板应始终保持其外表平整、形状准确，不漏浆，有足够的强度和刚度。2).模板安装将基底按设计要求整平成的坡度,进展压实到达设计要求.模板在安装过程中,两块模板之间不得有缝隙和错位，拼装后用木方条进展固定。模板外设立钢管支撑，防止在浇筑彼时模板移位和凸出。在模板两侧对称钻两个孔,用拉杆穿入两个孔加固模板。为便于拉杆的重复利用，在模板之间的拉杆外用UPVC管套住.在拉杆设立处,采用两根钢管并排布置,用蝴蝶扣和螺帽将模板固定死,模板脱模剂应该采用专门的脱模剂

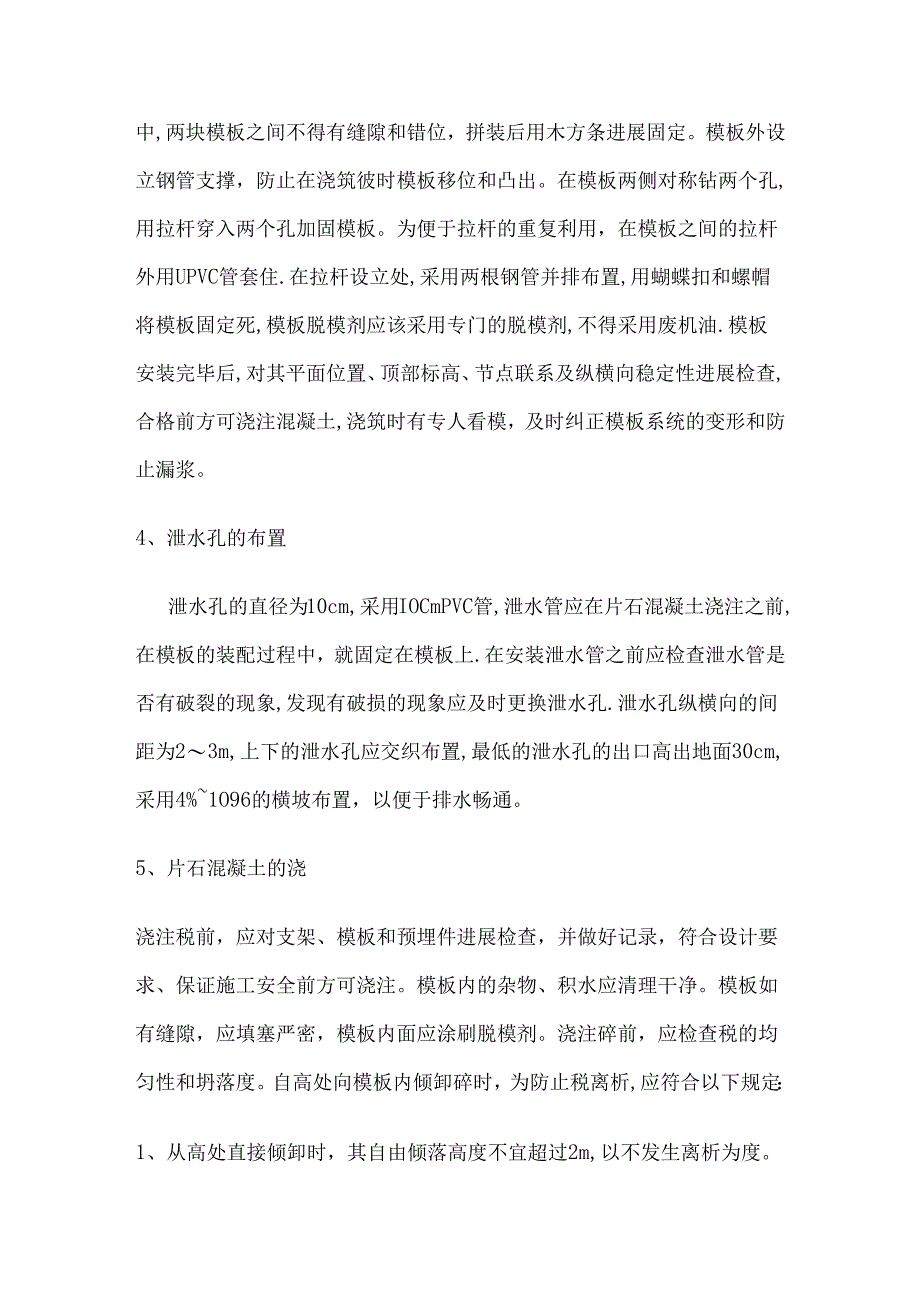

5、,不得采用废机油.模板安装完毕后,对其平面位置、顶部标高、节点联系及纵横向稳定性进展检查,合格前方可浇注混凝土,浇筑时有专人看模，及时纠正模板系统的变形和防止漏浆。4、泄水孔的布置泄水孔的直径为10cm,采用IOCmPVC管,泄水管应在片石混凝土浇注之前,在模板的装配过程中，就固定在模板上.在安装泄水管之前应检查泄水管是否有破裂的现象,发现有破损的现象应及时更换泄水孔.泄水孔纵横向的间距为23m,上下的泄水孔应交织布置,最低的泄水孔的出口高出地面30cm,采用4%1O96的横坡布置，以便于排水畅通。5、片石混凝土的浇浇注税前，应对支架、模板和预埋件进展检查，并做好记录，符合设计要求、保证施工安

6、全前方可浇注。模板内的杂物、积水应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇注碎前，应检查税的均匀性和坍落度。自高处向模板内倾卸碎时，为防止税离析,应符合以下规定：1、从高处直接倾卸时，其自由倾落高度不宜超过2m,以不发生离析为度。2、当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落;倾落高度超过Iom时，应设置减速装置（在串筒的不同高度设多向挡板）。3、在串筒出料筒下面，碎堆积高度不宜超过1m。4、碎按顺序和方向分层浇筑，层厚不超过50cm。采用插入式振动器振捣，振动器移动间距不超过振动器作用半径的50cmo并与侧模应保持510cm的距离，插入下层碎510c11,

7、每一处振动完毕后应振动边徐徐提起振动棒，防止振动棒碰撞模板、拉筋。对每一个振动部位,必须振动到位外表没有明显下降，不再冒气泡，外表呈现平坦、泛浆为止，对碎裸露面进展修整、抹平，并加盖防护。5、在浇注过程中或浇注完成时，如彼外表泌水较多，须在不扰动已浇注碎的条件下，采取措施将水排除。继续浇注碎时，应查明原因，采取措施减少泌水。6、浇注位期间，应设专人检查支架、模板等稳固情况，当发现有松动、变形、移位时，应及时处理。7、本挡土墙由于高度变化较大，故而分屡次浇筑成型，施工缝位置留置避开弯矩较大处。同时施工缝严格按标准处理。8、构造硅浇注完成后，对碎裸露面应及时进展休整、抹平，待定浆后再抹第二遍并压光

8、或拉毛。当裸露面面积较大或气候不良时，应加盖防护，但在开场养生前，覆盖物不得接触碎面。9、掺加片石技术要求(1)片石石料要求抗压强度要大于25Mpa,片石最小厚度大于15cm,一条边长大于30cmo片石掺加前应去除外表的杂物、泥土。片石在植入过程中不得破坏模板、对拉钢管套管、泄水管。(2)片石掺入量一般不超过总体积的25%,掺入时不可乱投乱放,石块应分布均匀，净距不小于100nIrn,距构造侧面和顶面的净距不小于150mm,石块不可直接接触基底、模板、距模板最少IOCM013)片石手工植入后，用振捣棒边振边埋入碎，直到片石全局部埋入校内。14)施工完毕及时覆盖，养生15天。10、挡土墙墙身和根

9、基施工完后,将基坑回填至原地面高度,并夯实,到达设计要求11模板由钢管加对拉丝杆（直径12圆钢两头焊接高强丝杆，双面焊接，检验合格后使用、或用钢管对拉连接），丝杆间距为当挡墙断面不大于1.5m时，行距为700mm,纵距错位成梅花型，垂直距离为800mm断面大于1.5m时，行距不得大于650mm,丝杆第一排的安装在底部接头处不得大于20cmo3）、钢管加固，模板背后竖向钢筋间距不得大于40cm,横向固定丝杆钢筋一律为双横管，飞蛾螺卡帽带双丝帽，确保不得滑丝。模板口皮钢管用锁口，间距不大于1m。且每隔一根横管锁扣扣件保证锁扣稳定。四、施工质量、安全、文明施工和环保要求1、质量措施：1）、以合同文件

10、要求和设计图纸为依据，以技术标准为标准，制定工程创优规划，确定各分工程的质量管理目标和各工序的质量管理标准，以工序质量标准的实现来保证分工程质量目标的实现，以分项质量目标的实现来保证工程工程质量创优目标的实现。2）、进一步建设和完善IS09002质量管理和保证体系，推行TQC全面质量管理，积极开展群众性的QC小组活动，使构成整个工程的各个环节，各种因素都得到有效的控制。3）、实行工程经理质量负责制和技术质量双向承包责任制，逐层签定技术质量责任状，以激发全体参与工程施工人员的创优积极性，促进工程质量的提高。4）、加强教育，贯彻制度，科学管理，促进创优。在整个工程施工中力求做到“五不施工（施工图未

11、复核、测量未复核、材料未实验或无合格证、技术未交底、隐蔽工程未签证不施工）；“三不交接（无自检记录、无施工记录、无专职质检人员签字不交接）;“三教育（工前培训、工中指导、工后讲评）。5）、加强现场质量控制和质量检查。按照合同文件和技术标准的规定，设立工地试验站和质量监测站，配备满足检测需要的各种测试仪器设备，对工程所用的各种材料、设备和施工的各工序进展有效的检测控制。6）、施工中采用先进的施工工艺和精良的施工设备，不断优化施工组织设计方案，推广应用“四新成果，突破创优难点，以先进的技术和科学的管理确保创优目标。大力组织“两化施工，使工程质量一次成优。7）、虚心听取和承受工程师及其代表的指导和监

12、视，坚决执行工程师及其代表的指示，及时落实工程师及代表的改进意见。提供满足工程师及其代表在现场检测需要的人员和仪器设备，搞好与工程师及其代表的配合工作，同心协力创优。8）、作好各种试验、检测记录，为施工提供准确可靠的各种数据,收集整理工程质量和施工技术资料，及时编制竣工文件。9）、坚持申报、审计员制度，落实IS09000质量体系程序，以过程质量确保工程质量。IOh建设施工与建设、监理、设计各方组成的质量监控网络，使整个工程在施工过程中始终处于受控状态。2、安全措施：1）、成立环境保护领导机构：工程部成立环境保护委员会，指定一名副经理负责环境保护工作的组织领导、规章制度的制订和检查落实。各工程队

13、成立环境保护领导小组，队主管领导任小组组长，各施工工长及后勤保障部门负责人为成员，负责日常性的环境保护工作的检查和落实。2）、积极与所在镇、村、社联成环境保护网络，认真听取地方环保部门的意见，虚心承受其监视和落实。3）、定期进展安全教育和检查制度，设立安全监视岗制，实行安全技术交底制。4）、进出场便道，经常洒水冲洗，防止造成尘土飞扬，污染周围环境。5）、施工设备停置有序，材料堆放井井有条，环境卫生专人清扫,施工区域、生活区干净整齐。6）、施工管理人员及现场施工人员必须佩带戴安全帽，挂牌上岗。7）、利用各种宣传工具，采取多种形式教育职工树立安全第一的观念，强化安全员安全意识。3、文明施工：在施工

14、现场管理中，采取各种措施，按现代化施工的客观要求组织施工，使施工现场保持良好的施工环境和施工秩序。主要措施有：1) .组织管理措施建设健全管理组织机构。施工现场应成立以工程负责人为组长，生产、技术质量、安全、消防、保卫、材料、管理人员为成员等文明施工管理组织。健全管理制度。包括：个人岗位责任制、经济责任制、检查制度、奖惩制度、会议制度和各项专业管理制度等；加强资料管理：加强教育培训工作；推广应用新技术、新工艺、新设备和现代化管理方法，提高机械化作业程度。2) .现场管理措施对施工现场各生产要素所处状态，不断地进展整理、清扫、并培养员工的素质及应用技术，实现文明施工。合理定置。将全工地施工期间所
