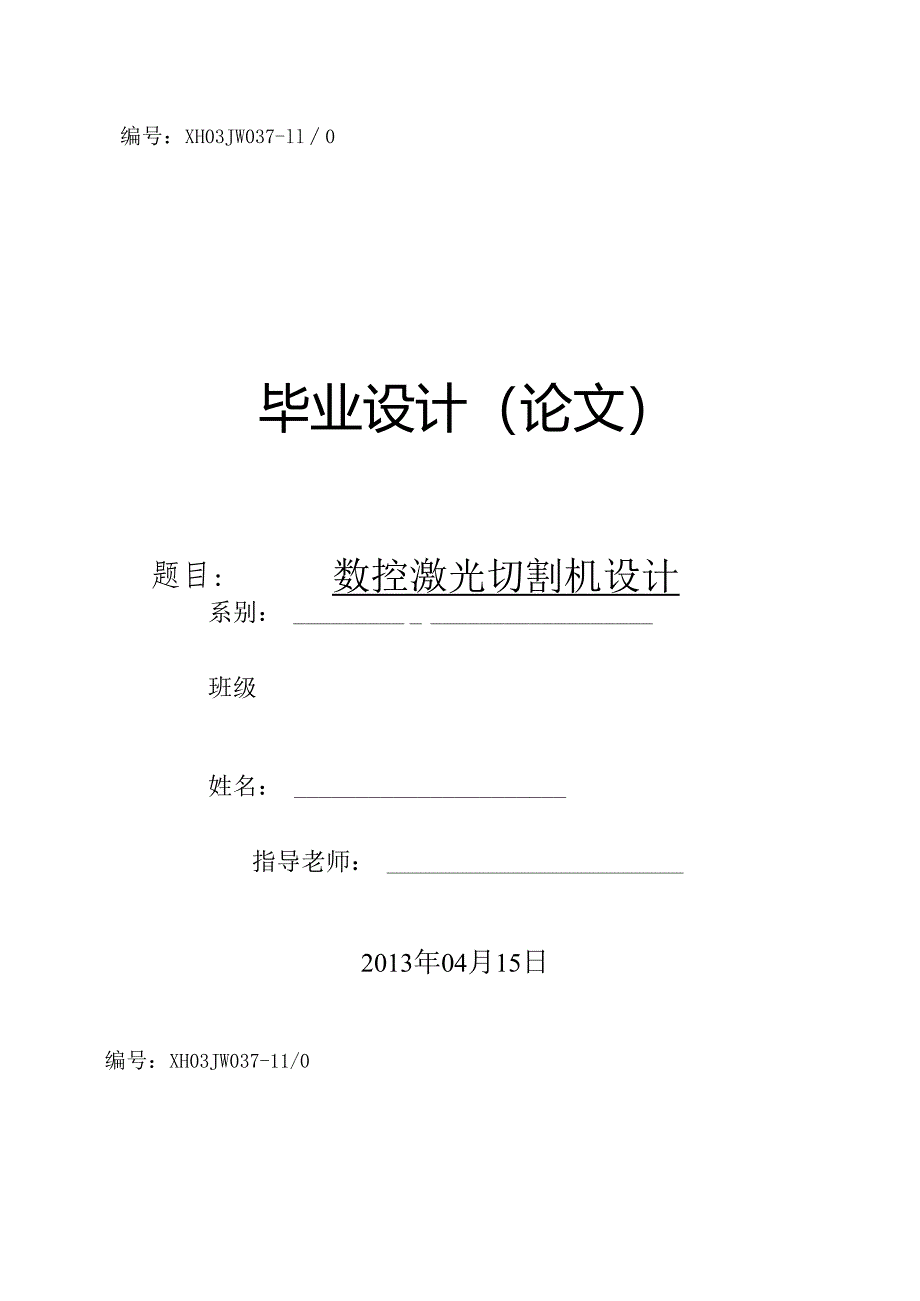

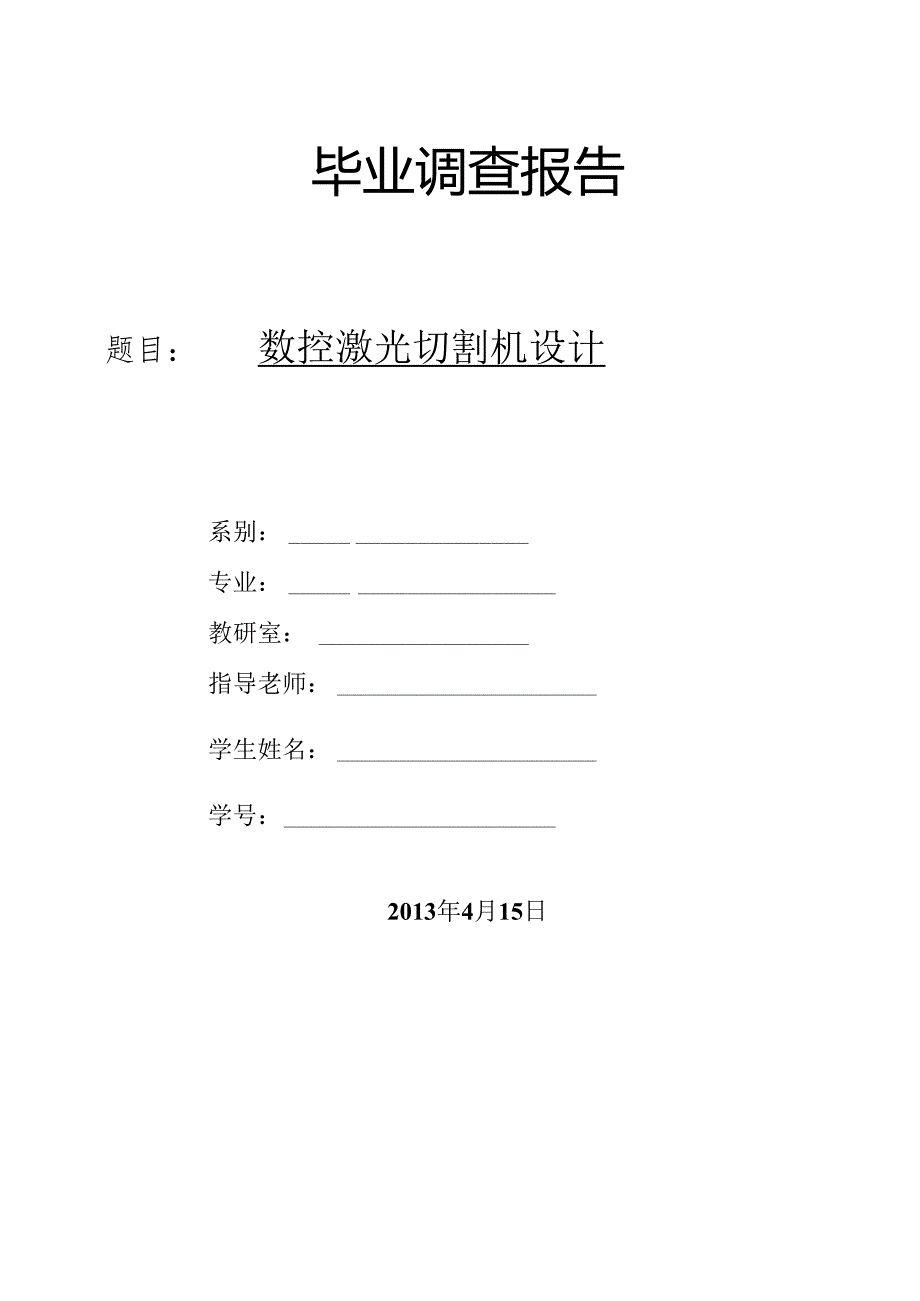

1、编号：XH03JW037-ll0毕业设计（论文）题目:数控激光切割机设计系别：班级姓名：指导老师：2013年04月15日编号：XH03JW037-11/0毕业调查报告题目：数控激光切割机设计系别：专业：教研室：指导老师：学生姓名：学号：2013年4月15日摘要IABSTRACTII1绪论41.l课题背景41.2 现实意义41.3 设计任务41.4 总体设计方案分析52机械部分XY工作台及Z轴的基本结构设计62.1 XY工作台的设计6主要设计参数及依据62.1.2XY工作台部件进给系统受力分析6初步确定XY工作台尺寸及估算重量72.2 Z轴随动系统设计73滚珠丝杠传动系统的设计计算83.1 强度

2、计算83.2 滚珠丝杠副的传动效率94直线滚动导轨的选型105步进电机及其传动机构的确定115.1 步进电机的选用115.1.1 脉冲当量和步距角II步进电机上起动力矩的近似计算H确定步进电机最高工作频率125.2 齿轮传动机构的确定12传动比的确定12齿轮结构主要参数的确定135.3 步进电机惯性负载的计算136传动系统刚度的探讨156.1 依据工作台不出现爬行的条件来确定传动系统的刚度156.2 依据微量进给的灵敏度来确定传动系统刚度157消隙方法与预紧177.1消隙方法17偏心轴套调整法17维度齿轮调整法18双片齿轮错齿调整法199步进电机接口电路及驱动17结论17参考文献181绪论11

3、课题背景激光被誉为二十世纪最重大的科学发觉之一，它刚一问世就引起了材料科学家的高度重视。1971年11月，美国通用汽车公司领先运用一台250WCO2激光器进行利用激光辐射提高材料耐磨性能的试验探讨，并于1974年胜利地完成了汽车转向器壳内表面（可锻铸铁材质）激光淬火工艺探讨，淬硬部位的耐磨性能比未处理之前提高了10倍。这是激光表面改性技术的首次工业应用。多年以来，世界各国投入了大量资金和人力进行激光器、激光加工设备和激光加工对材料学的探讨，促使激光加工得到了飞速发展，并获得了巨大的经济效益和社会效益。如今在中国，激光技术已在工业、农业、医学、军工以及人们的现代生活中得到广泛的应用，并且正逐步实

4、现激光技术产业化，国家也将其列为“九五”攻关重点项目之一。“十五”的主要工作是促进激光加工产业的发展，保持激光器年产值20%的平均增长率，实现年产值200亿元以上；在工业生产应用中普及和推广加工技术，重点完成电子、汽车、钢铁、石油、造船、航空等传统工业应用激光技术进行改造的示范工程；为信息、材料、生物、能源、空间、海洋等六大高科技领域供应崭新的激光设备和仪器。数控化和综合化把激光器与计算机数控技术、先进的光学系统以及高精度和自动化的工件定位相结合，形成研制和生产加工中心，已成为激光加工发展的一个重要趋势。1.2现实意义激光切割机是光、机、电一体化高度集成设备，科技含量高，与传统机加工相比，激光

5、切割机的加工精度更高、柔性化好，有利于提高材料的利用率，降低产品成本，减轻工人负担，对制造业来说，可以说是一场技术革命。激光切割的适用对象主要是难切割材料，如高强度、高韧性、高硬度、高脆性、磁性材料，以及精密细小和形态困难的零件。激光切割技术、激光切割机床正在各行各业中得到广泛的应用。因此探讨和设计数控激光切割有很强的现实意义。微机限制技术正在发挥出巨大的优越性。1.3 设计任务本次设计任务是设计一台单片机（89C51主控芯片）限制激光切割机床，主要设计对象是XY工作台部件及89C51单片机限制原理图。而对激光切割机其他部件如冷水机、激光器等不作为设计内容要求，只作一般了解。单片机对XY工作台

6、的纵、横向进给脉冲当量0.(M)Imm/pluse。工作台部件主要构件为滚珠丝杠副、滚动直线导轨副、步进电机、工作台等。设计时应兼顾两方向的安装尺寸和装配工艺。1.4 总体设计方案分析参考数控激光切割机的有关技术资料，确定总体方案如下：采纳89C51主控芯片对数据进行计算处理，由I/O接口输出限制信号给驱动器，来驱动步进电机，经齿轮机构减速后，带动滚珠丝杠转动，实现进给。其原理示意图1.lo图1.1系统总体原理图微机限制线路图参考MCS-51系列单片机限制XY工作台线路图。步进电机参照RORZE株式会社的产品样本选取，以保证质量和运行精度,同时驱动器也选用RORZE的配套驱动器产品。滚珠丝杠的

7、生产厂家许多，本设计参照了汉江机床厂、南京工艺装备制造厂的样本资料，力求从技术性能、价格状况、通用互换性等各方面因素考虑，最终选用南京工艺装备厂的FFZD系列滚珠丝杠，即内循环垫片预紧螺母式滚珠丝杠副。本设计弃用Z80,而选用单片机。单片机体积小、抗干扰实力强，对环境要求不高，牢靠性高，敏捷性好，性价比大大超过了Z80。比较后选用89C51为主芯片。在运用过程中89C51虽有4K的F1.ASH(E2pROM),但考虑实际状况需配备EPROM和RAM,并要求时序配备。选晶体频率为6MHz,89C51读取时间约为33贝Jt=480ns,常用EPROM读取时间约为200450ns089C51的读取时

8、间应大于ROM要求的读取时间。89C51的读写时间约为4T,则TR=660ns,TW=800ns,常用RAM读写时间为200ns左右，均满意要求。依据须要，扩展I/O接口8155,因显示数据主要为数字及部分功能字，为简化电路采纳1.ED显示器。键盘采纳非编码式矩阵电路。为防止强电干扰，采纳光电隔离电路。2机械部分XY工作台及Z轴的基本结构设计2.1 XY工作台的设计2.1.1 主要设计参数及依据本设计的XY工作台的参数定为：工作台行程：横向320mm,纵向45Omm工作台最大尺寸(长X宽X高)：1100X900X300mm工作台最大承载重量：120Kg脉冲当量：0.00ImmZpluse进给速

9、度：60平方毫米min表面粗糙度：0.81.6设计寿命：15年2.1.2 XY工作台部件进给系统受力分析因激光切割机床为激光加工，其激光器与工件之间不干脆接触，因此可以认为在加工过程中没有外力负载作用。其切削力为零。XY工作台部件由工作台、中间滑台、底座等零部件组成,各自之间均以滚动直线导轨副相联，以保证相对运动精度。设下底座的传动系统为横向传动系统，即X向，上导轨为纵向传动系统，即Y向。一般来说,数控切割机床的滚动直线导轨的摩擦力可忽视不计,但滚珠丝杠副，以及齿轮之间的滑动摩擦不能忽视,这些摩擦力矩会影响电机的步距精度。另外由于实行了一系列的消隙、预紧措施,其产生的负载波动应限制在很小的范围

10、。2.1.3 初步确定XY工作台尺寸及估算重量初定工作台尺寸(长X宽X高度)为：1200X950X70mm,材料为HT200,估重为625N(Wl)O设中托座尺寸(长X宽X高度)为：1200X520X22Onmb材料为HT200,估重为250N(W2)o另外估计其他零件的重量约为250N(W3)0加上工件最大重量约为120Kg(1176N)(G)0则下托座导轨副所承受的最大负载W为：W=W1+W2W3+G=665+250+250+1176=2301N2.2 Z轴随动系统设计激光切割机对Z轴随动机构要求特别高。在切割中需随时检测和限制切割表面的不平度，通过伺服电机和滚珠丝杆调整切割头的高度，以保

11、证激光聚焦后的焦点在切割板材的表面位置。由于激光焦点至板面的距离将影响割缝宽窄及质量，因此，要求Z轴的检测精度高于0.010mm：同时，随动速度应大于5mmin随动速度太快会造成切割头上下震荡，太慢又造成切割头跟不上的现象。目前。对加工板材的检测主要有电容、电感、电阻、激光、红外等几种方式。电感式和电阻式属于传感器，激光、红外及电容式属于非接触式传感器。电容式传感器在运动检测过程中不发生摩擦阻力，最适于金属板材和高速切割加工，而激光和红外位移传感器对加工材料的反射率很敏感，仅适用于一些特殊场合的切割加工(如强磁场、强干扰环境)。所以在选择传感器时，应留意检测精度和对切割材料的适应性，同时安装时

12、还须要留意实行抗干扰措施。割头具有多种先进的智能和附加功能，如自动调整激光喷嘴距离、自动清洁喷嘴、同轴喷水机构、切割头转动、切割嘴摇摆等。这些功能机构的增加，不行避开地增加了切割头的重量，成切割头的动态性能不好,随动机构反应不灵敏。一般来说，一般数控激光切割机Z轴拖动重量在5kg以上时，应采纳重力平衡设施。而高性能数控激光切割机的Z轴拖动重量在2kg以上就必需施加重力平衡设施，特殊是在高速飞行光路设计中,这一点尤为重要。目前Z轴上的重力平衡设施运用较多的是采纳气缸托动方式(图2.1)。该方式重量轻、体积小、易安装，还可依据要求调整气缸的平衡力。3滚珠丝杠传动系统的设计计算（一）依据机床的受力状
