1、机组正常运行中，调节级压力和主汽压力的关系并不大，当保持调门开度不变的情况下，调节级压力随主汽压力的升高而升高。但是咎其根本原因是因为主汽流量的变化，更准确的说是汽机的进汽量直接影响调节级压力的变化，因为调节级压力始终和进汽量呈正比线性关系，故我们的主蒸汽流量一般都是通过调节级压力经经验公式加以修正后换算而来的。所以，运行中有高调门突关，当时主汽压力上升，但是汽机进汽量是明显减少的，故调节级压力是下降的。机组运行中主、再热蒸汽流量是怎么测量的？1.主蒸汽流量和再热蒸汽流量不是通过测量原件测量出来的，而是通过计算得来的。2 .主蒸汽流量是运用弗留格尔公式计算并结合运行实践经验修正而来。是用汽机第

2、一级后压力（即调节级压力）换算过来的，因该压力与流经汽轮机高压缸的蒸气流量成正比。汽机第一级即调节级压力）后有三个压力测量元件，取中后经第一级蒸汽温度修正，再加上高压旁路流量即得到主蒸汽流量。3 .再热蒸汽流量是通过主蒸汽流量再减去一段抽汽量、二段抽汽量及主汽至小机流量（如果有）加上高压调门阀杆漏汽量得到。其中一段抽汽量、二段抽汽量通过能量平衡公式计算得到，阀杆漏汽量根据经验公式计算得到，主汽至小机流量是直接测量得到的。什么是汽轮机调节级？1.汽轮机调节级汽轮机是由蒸汽冲动做功,带动发电机旋转发出电能的设备，是发电厂三大主设备之一。一个喷嘴栅和一个动叶栅组成了汽轮机的一个基本组成结构一汽轮机的

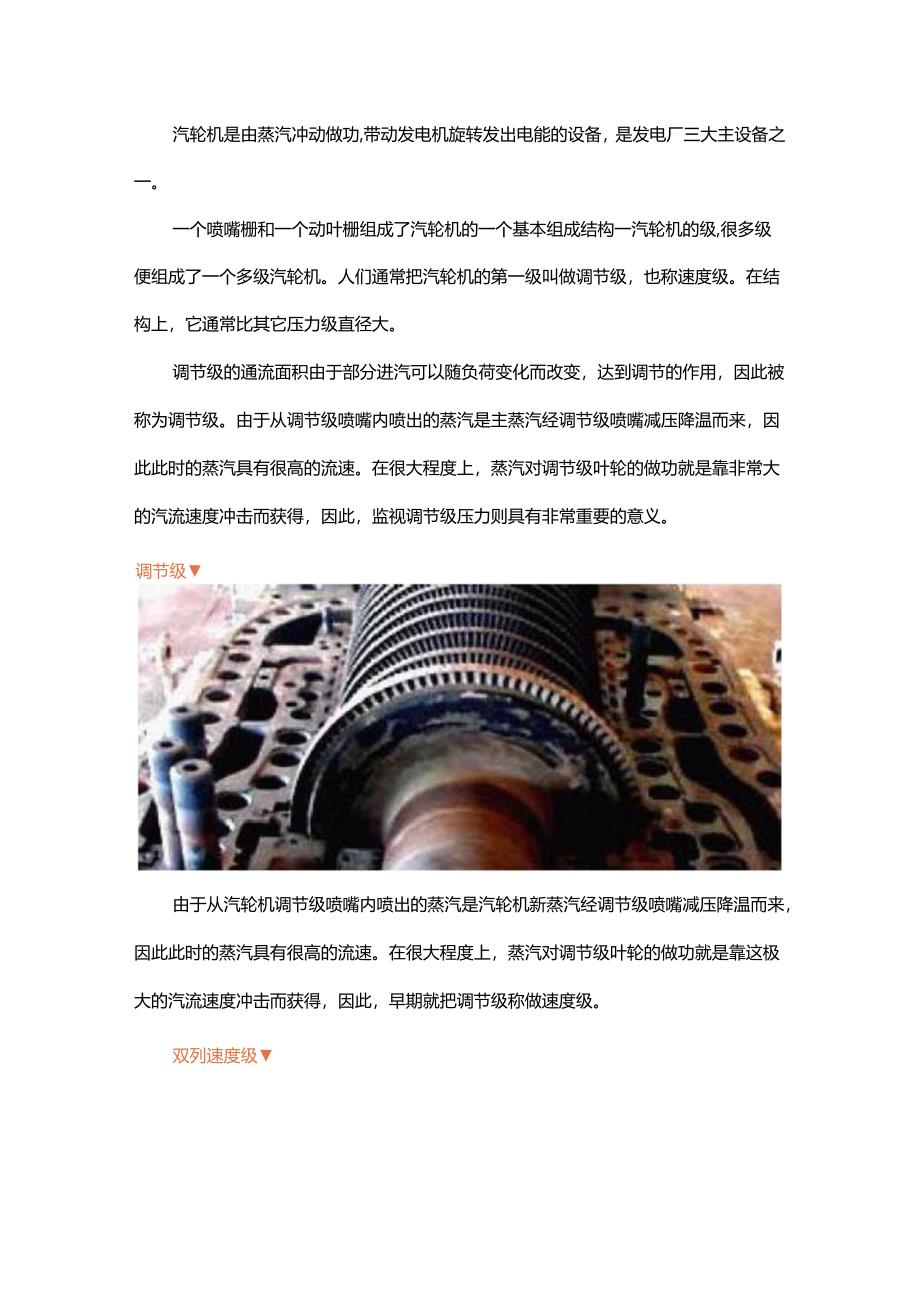

3、级,很多级便组成了一个多级汽轮机。人们通常把汽轮机的第一级叫做调节级，也称速度级。在结构上，它通常比其它压力级直径大。调节级的通流面积由于部分进汽可以随负荷变化而改变，达到调节的作用，因此被称为调节级。由于从调节级喷嘴内喷出的蒸汽是主蒸汽经调节级喷嘴减压降温而来，因此此时的蒸汽具有很高的流速。在很大程度上，蒸汽对调节级叶轮的做功就是靠非常大的汽流速度冲击而获得，因此，监视调节级压力则具有非常重要的意义。调节级由于从汽轮机调节级喷嘴内喷出的蒸汽是汽轮机新蒸汽经调节级喷嘴减压降温而来，因此此时的蒸汽具有很高的流速。在很大程度上，蒸汽对调节级叶轮的做功就是靠这极大的汽流速度冲击而获得，因此，早期就把

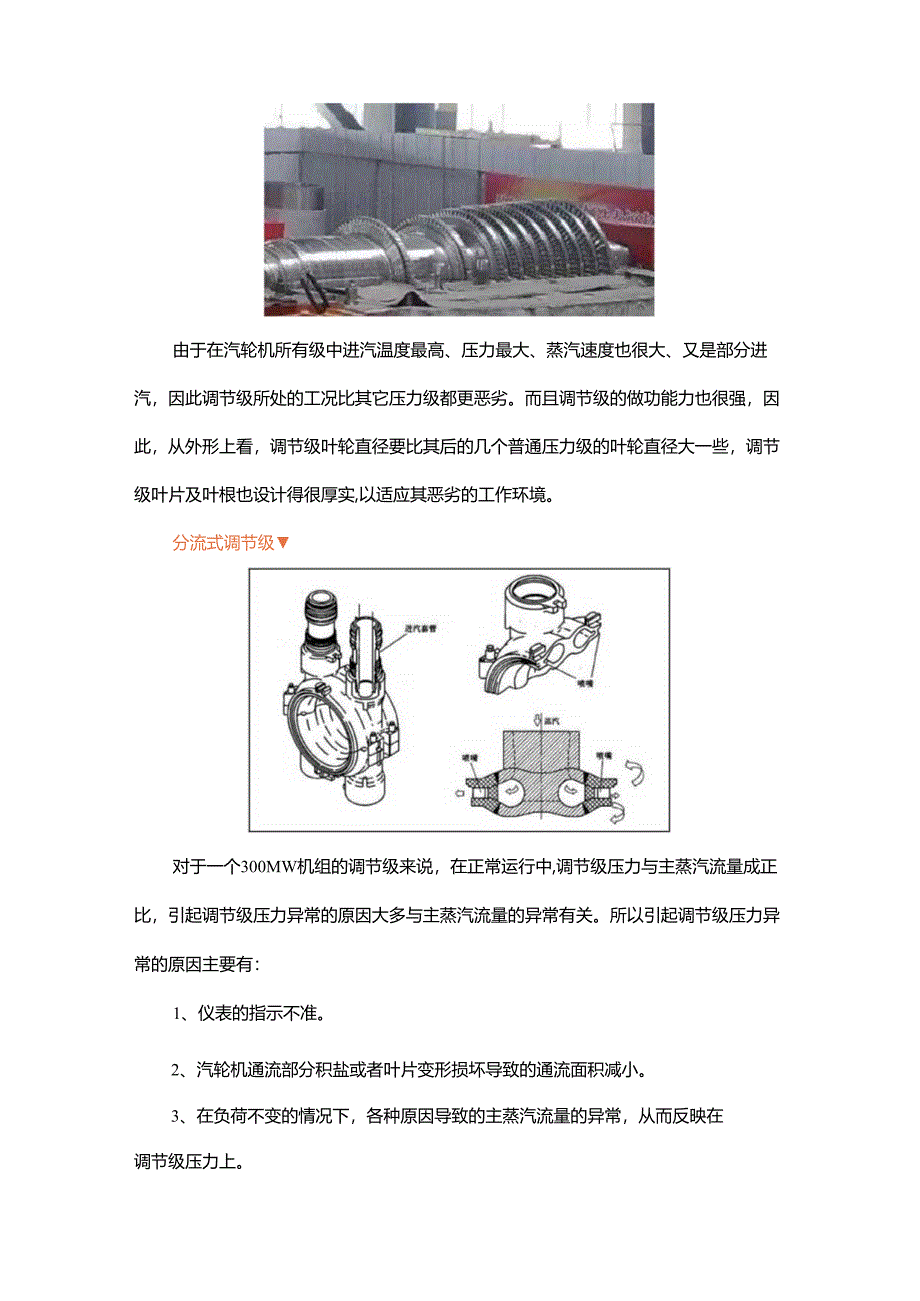

4、调节级称做速度级。双列速度级由于在汽轮机所有级中进汽温度最高、压力最大、蒸汽速度也很大、又是部分进汽，因此调节级所处的工况比其它压力级都更恶劣。而且调节级的做功能力也很强，因此，从外形上看，调节级叶轮直径要比其后的几个普通压力级的叶轮直径大一些，调节级叶片及叶根也设计得很厚实,以适应其恶劣的工作环境。分流式调节级对于一个300MW机组的调节级来说，在正常运行中,调节级压力与主蒸汽流量成正比，引起调节级压力异常的原因大多与主蒸汽流量的异常有关。所以引起调节级压力异常的原因主要有：1、仪表的指示不准。2、汽轮机通流部分积盐或者叶片变形损坏导致的通流面积减小。3、在负荷不变的情况下，各种原因导致的主

5、蒸汽流量的异常，从而反映在调节级压力上。4、主机超负荷的运行。当调节级压力出现异常后，应结合汽轮机其他重要参数，如振动,轴向位移，真空等做相应的分析，得出结论。2 .何为冲动式汽轮机和反动式汽轮机？根据蒸汽在喷嘴和动叶栅膨胀做功的不同，把汽轮机分为冲动式机轮机和反动式汽轮机，冲动式汽轮机在级中蒸汽主要在喷嘴栅中膨胀，在动叶栅中只有少量膨胀。而反动式汽轮机，蒸汽在汽轮机的喷嘴栅和动叶栅中都有相当程度的膨胀。因为调节级均为部分进汽，而反动级不能采用部分进汽，所以即便是反动式汽轮机，调节级也应采用冲动级。因为调节级均采用部分进汽，I作时动叶通道不是连续地通过工作蒸汽。当旋转着的动叶通过无喷嘴的弧段时

6、，就成为动叶前后的漏气通道，而反动级动叶前后压差比较大，严重的漏汽损失将会造成级效率的极大降低。另外冲动级做功能力大且级前后压差小,满足了调节级便于负荷响应的要求。所以喷嘴调节的汽轮机调节级采用冲动式。3 .为什么调节级为部分进汽而不是全周进汽？这是由调节级的喷嘴结构所决定的，调节级喷嘴被分成不同数目的弧段。上下不对称布置，在汽轮机的调节级中，蒸汽比容很小，如果喷嘴整圈布置，则喷嘴高度过小，而喷嘴高度太小会造成很大的流动损失，即叶高损失。所以即便是单阀运行，也只是部分圆面有蒸汽从喷嘴喷出，这就是部分进汽了，更何况顺阀运行中可能所有调门没有全开那就更是部分进汽了，这是由于调节级的的喷嘴在圆面布置占比少的结构所决定的，说深点就是调节级前的蒸汽是高温高压低比容,不需要那么多面积通汽。
