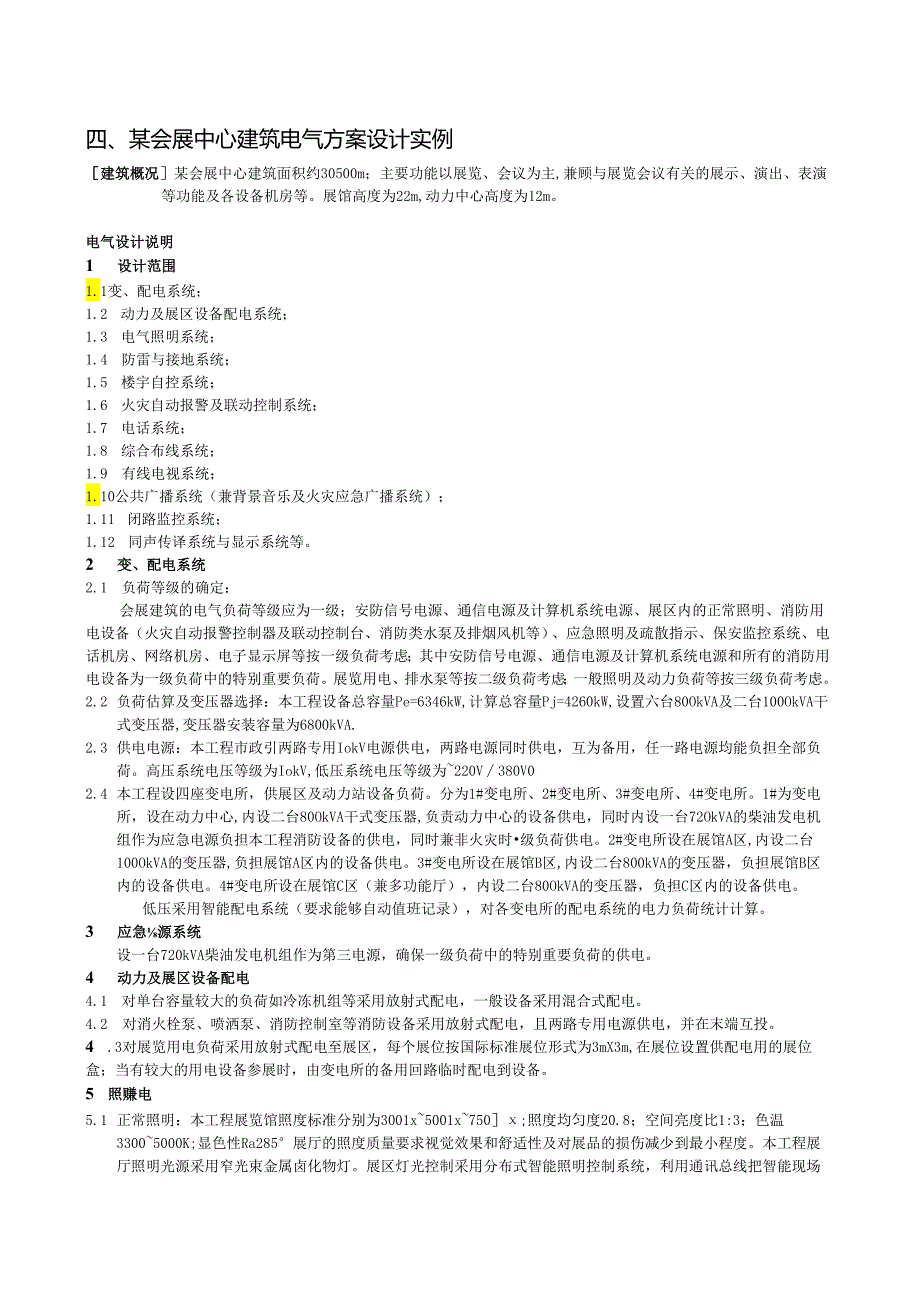

1、四、某会展中心建筑电气方案设计实例建筑概况某会展中心建筑面积约30500m；主要功能以展览、会议为主,兼顾与展览会议有关的展示、演出、表演等功能及各设备机房等。展馆高度为22m,动力中心高度为12m。电气设计说明1 设计范围1.1变、配电系统；1.2 动力及展区设备配电系统；1.3 电气照明系统；1.4 防雷与接地系统；1.5 楼宇自控系统；1.6 火灾自动报警及联动控制系统；1.7 电话系统；1.8 综合布线系统；1.9 有线电视系统；1.10公共广播系统（兼背景音乐及火灾应急广播系统）；1.11 闭路监控系统；1.12 同声传译系统与显示系统等。2 变、配电系统2.1 负荷等级的确定：会展

2、建筑的电气负荷等级应为一级；安防信号电源、通信电源及计算机系统电源、展区内的正常照明、消防用电设备（火灾自动报警控制器及联动控制台、消防类水泵及排烟风机等）、应急照明及疏散指示、保安监控系统、电话机房、网络机房、电子显示屏等按一级负荷考虑；其中安防信号电源、通信电源及计算机系统电源和所有的消防用电设备为一级负荷中的特别重要负荷。展览用电、排水泵等按二级负荷考虑；一般照明及动力负荷等按三级负荷考虑。2.2 负荷估算及变压器选择：本工程设备总容量Pe=6346kW,计算总容量Pj=4260kW,设置六台80OkVA及二台100OkVA干式变压器,变压器安装容量为6800kVA.2.3 供电电源：本

3、工程市政引两路专用IokV电源供电，两路电源同时供电，互为备用，任一路电源均能负担全部负荷。高压系统电压等级为IokV,低压系统电压等级为220V380V02.4 本工程设四座变电所，供展区及动力站设备负荷。分为1#变电所、2#变电所、3#变电所、4#变电所。1#为变电所，设在动力中心,内设二台80OkVA干式变压器,负责动力中心的设备供电，同时内设一台72OkVA的柴油发电机组作为应急电源负担本工程消防设备的供电，同时兼非火灾时级负荷供电。2#变电所设在展馆A区,内设二台100OkVA的变压器,负担展馆A区内的设备供电。3#变电所设在展馆B区,内设二台800kVA的变压器，负担展馆B区内的设

4、备供电。4#变电所设在展馆C区（兼多功能厅），内设二台80OkVA的变压器，负担C区内的设备供电。低压采用智能配电系统（要求能够自动值班记录），对各变电所的配电系统的电力负荷统计计算。3 应急源系统设一台720kVA柴油发电机组作为第三电源，确保一级负荷中的特别重要负荷的供电。4 动力及展区设备配电4.1 对单台容量较大的负荷如冷冻机组等采用放射式配电，一般设备采用混合式配电。4.2 对消火栓泵、喷洒泵、消防控制室等消防设备采用放射式配电，且两路专用电源供电，并在末端互投。4 .3对展览用电负荷采用放射式配电至展区，每个展位按国际标准展位形式为3mX3m,在展位设置供配电用的展位盒；当有较大的

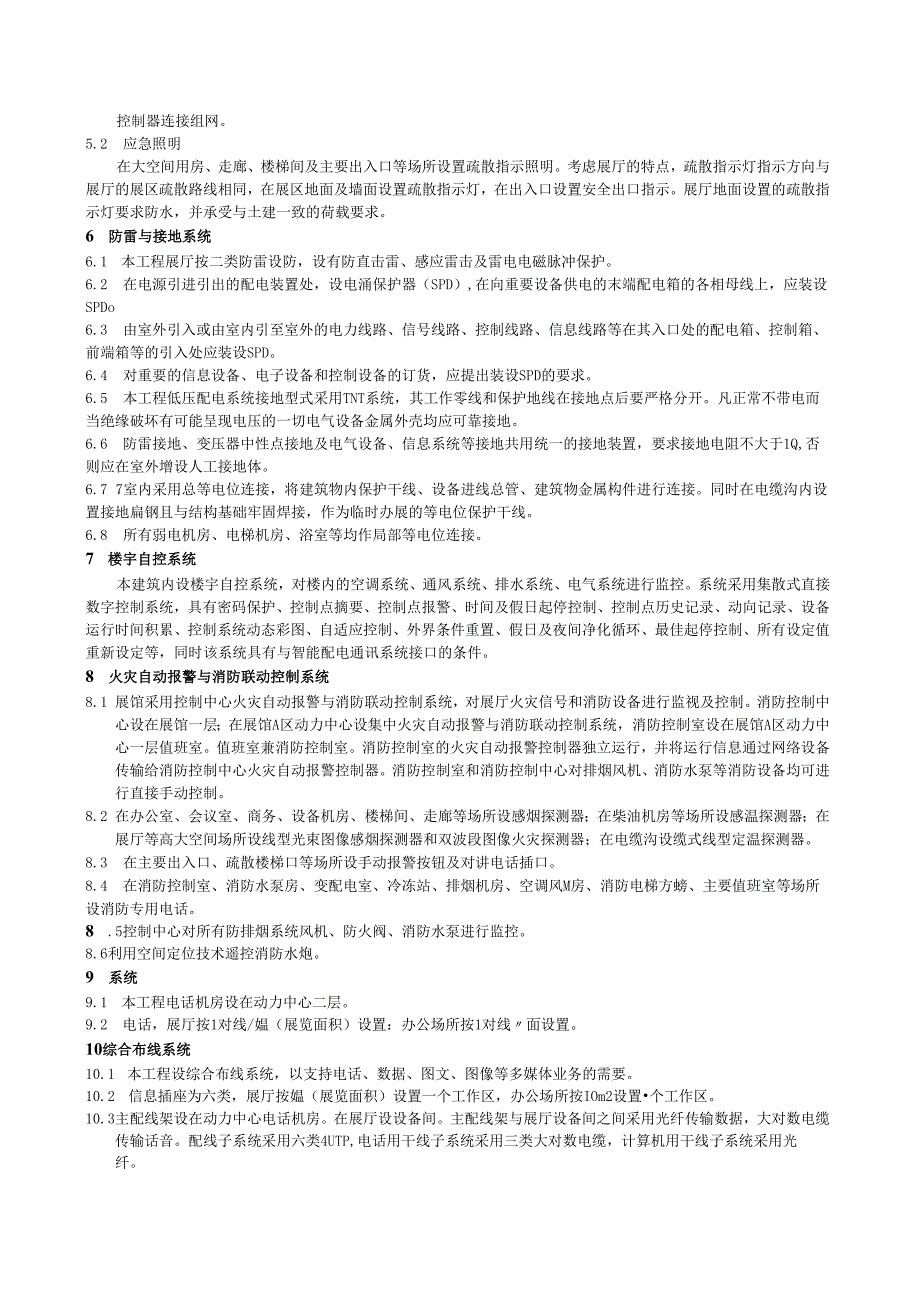

5、用电设备参展时，由变电所的备用回路临时配电到设备。5 照赚电5.1 正常照明：本工程展览馆照度标准分别为3001x5001x750;照度均匀度20.8；空间亮度比1:3；色温33005000K;显色性Ra285展厅的照度质量要求视觉效果和舒适性及对展品的损伤减少到最小程度。本工程展厅照明光源采用窄光束金属卤化物灯。展区灯光控制采用分布式智能照明控制系统，利用通讯总线把智能现场控制器连接组网。5.2 应急照明在大空间用房、走廊、楼梯间及主要出入口等场所设置疏散指示照明。考虑展厅的特点，疏散指示灯指示方向与展厅的展区疏散路线相同，在展区地面及墙面设置疏散指示灯，在出入口设置安全出口指示。展厅地面设

6、置的疏散指示灯要求防水，并承受与土建一致的荷载要求。6 防雷与接地系统6.1 本工程展厅按二类防雷设防，设有防直击雷、感应雷击及雷电电磁脉冲保护。6.2 在电源引进引出的配电装置处，设电涌保护器（SPD）,在向重要设备供电的末端配电箱的各相母线上，应装设SPDo6.3 由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信息线路等在其入口处的配电箱、控制箱、前端箱等的引入处应装设SPD。6.4 对重要的信息设备、电子设备和控制设备的订货，应提出装设SPD的要求。6.5 本工程低压配电系统接地型式采用TNT系统，其工作零线和保护地线在接地点后要严格分开。凡正常不带电而当绝缘破坏有可能呈现电

7、压的一切电气设备金属外壳均应可靠接地。6.6 防雷接地、变压器中性点接地及电气设备、信息系统等接地共用统一的接地装置，要求接地电阻不大于1Q,否则应在室外增设人工接地体。6.7 7室内采用总等电位连接，将建筑物内保护干线、设备进线总管、建筑物金属构件进行连接。同时在电缆沟内设置接地扁钢且与结构基础牢固焊接，作为临时办展的等电位保护干线。6.8 所有弱电机房、电梯机房、浴室等均作局部等电位连接。7 楼宇自控系统本建筑内设楼宇自控系统，对楼内的空调系统、通风系统、排水系统、电气系统进行监控。系统采用集散式直接数字控制系统，具有密码保护、控制点摘要、控制点报警、时间及假日起停控制、控制点历史记录、动

8、向记录、设备运行时间积累、控制系统动态彩图、自适应控制、外界条件重置、假日及夜间净化循环、最佳起停控制、所有设定值重新设定等，同时该系统具有与智能配电通讯系统接口的条件。8 火灾自动报警与消防联动控制系统8.1 展馆采用控制中心火灾自动报警与消防联动控制系统，对展厅火灾信号和消防设备进行监视及控制。消防控制中心设在展馆一层；在展馆A区动力中心设集中火灾自动报警与消防联动控制系统，消防控制室设在展馆A区动力中心一层值班室。值班室兼消防控制室。消防控制室的火灾自动报警控制器独立运行，并将运行信息通过网络设备传输给消防控制中心火灾自动报警控制器。消防控制室和消防控制中心对排烟风机、消防水泵等消防设备

9、均可进行直接手动控制。8.2 在办公室、会议室、商务、设备机房、楼梯间、走廊等场所设感烟探测器；在柴油机房等场所设感温探测器；在展厅等高大空间场所设线型光束图像感烟探测器和双波段图像火灾探测器；在电缆沟设缆式线型定温探测器。8.3 在主要出入口、疏散楼梯口等场所设手动报警按钮及对讲电话插口。8.4 在消防控制室、消防水泵房、变配电室、冷冻站、排烟机房、空调风M房、消防电梯方螃、主要值班室等场所设消防专用电话。8 .5控制中心对所有防排烟系统风机、防火阀、消防水泵进行监控。8.6利用空间定位技术遥控消防水炮。9 系统9.1 本工程电话机房设在动力中心二层。9.2 电话，展厅按1对线/媪（展览面积

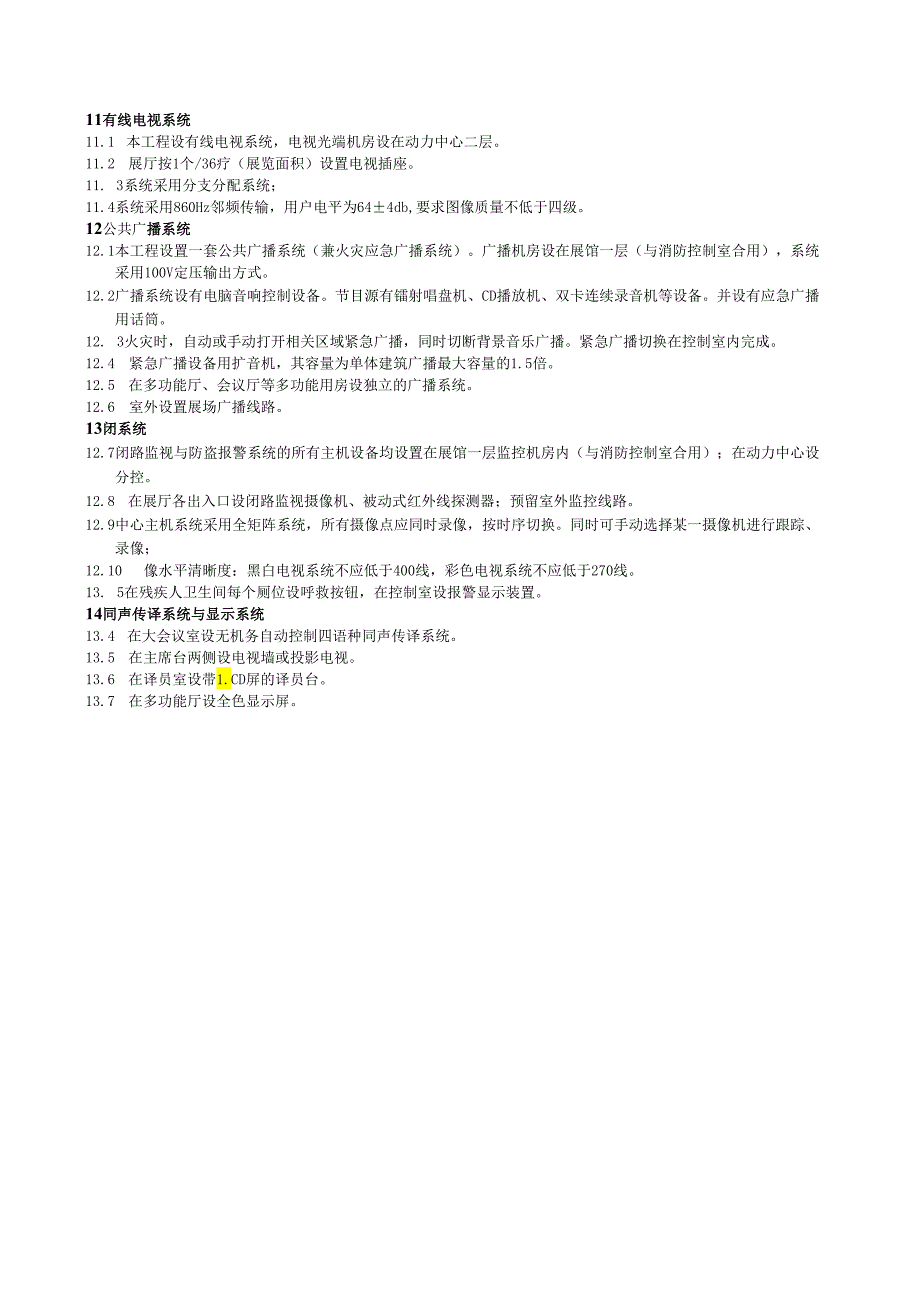

10、）设置：办公场所按1对线面设置。10综合布线系统10.1 本工程设综合布线系统，以支持电话、数据、图文、图像等多媒体业务的需要。10.2 信息插座为六类，展厅按媪（展览面积）设置一个工作区，办公场所按IOm2设置个工作区。10.3 主配线架设在动力中心电话机房。在展厅设设备间。主配线架与展厅设备间之间采用光纤传输数据，大对数电缆传输话音。配线子系统采用六类4UTP,电话用干线子系统采用三类大对数电缆，计算机用干线子系统采用光纤。11有线电视系统11.1 本工程设有线电视系统，电视光端机房设在动力中心二层。11.2 展厅按1个/36疗（展览面积）设置电视插座。11. 3系统采用分支分配系统；11

11、.4系统采用860Hz邻频传输，用户电平为644db,要求图像质量不低于四级。12公共广播系统12.1 本工程设置一套公共广播系统（兼火灾应急广播系统）。广播机房设在展馆一层（与消防控制室合用），系统采用100V定压输出方式。12.2 广播系统设有电脑音响控制设备。节目源有镭射唱盘机、CD播放机、双卡连续录音机等设备。并设有应急广播用话筒。12. 3火灾时，自动或手动打开相关区域紧急广播，同时切断背景音乐广播。紧急广播切换在控制室内完成。12.4 紧急广播设备用扩音机，其容量为单体建筑广播最大容量的1.5倍。12.5 在多功能厅、会议厅等多功能用房设独立的广播系统。12.6 室外设置展场广播线

12、路。13闭系统12.7 闭路监视与防盗报警系统的所有主机设备均设置在展馆一层监控机房内（与消防控制室合用）；在动力中心设分控。12.8 在展厅各出入口设闭路监视摄像机、被动式红外线探测器；预留室外监控线路。12.9 中心主机系统采用全矩阵系统，所有摄像点应同时录像，按时序切换。同时可手动选择某一摄像机进行跟踪、录像；12.10 像水平清晰度：黑白电视系统不应低于400线，彩色电视系统不应低于270线。13. 5在残疾人卫生间每个厕位设呼救按钮，在控制室设报警显示装置。14同声传译系统与显示系统13.4 在大会议室设无机务自动控制四语种同声传译系统。13.5 在主席台两侧设电视墙或投影电视。13.6 在译员室设带1.CD屏的译员台。13.7 在多功能厅设全色显示屏。
