T -CWAN 0117-2024-镍基活性焊料及应用推荐规范.docx

《T -CWAN 0117-2024-镍基活性焊料及应用推荐规范.docx》由会员分享，可在线阅读，更多相关《T -CWAN 0117-2024-镍基活性焊料及应用推荐规范.docx（11页珍藏版）》请在第壹文秘上搜索。

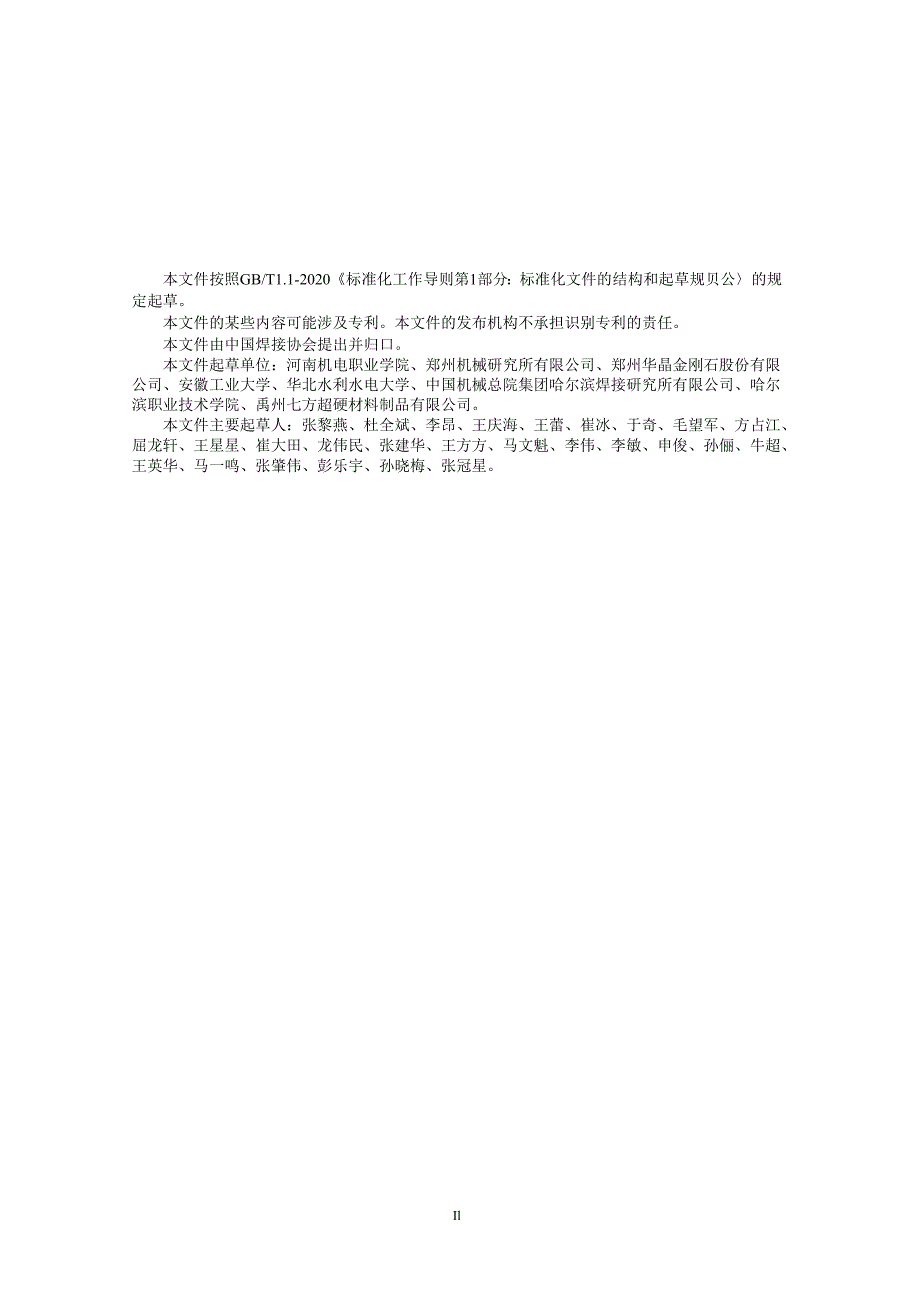

1、ICS25.160.01CCSJ33团T/CWAN01172024银基活性钎料及应用推荐规范Recommendedspecificationsfornickelbasedactivebrazingfillermetal2024-04-25发布2024-06-01实施中国焊接协会发布前言II1范围12规范性引用文件13术语与定义14分类及型号15技术要求26试验方法与检验规则47包装、标志、验收和产品质量证明书48银基活性钎料的应用推荐规范5附录A（规范性）银基活性钎料润湿性检测方法6本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规贝公的规定起草。本文件的某些内

2、容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国焊接协会提出并归口。本文件起草单位：河南机电职业学院、郑州机械研究所有限公司、郑州华晶金刚石股份有限公司、安徽工业大学、华北水利水电大学、中国机械总院集团哈尔滨焊接研究所有限公司、哈尔滨职业技术学院、禹州七方超硬材料制品有限公司。本文件主要起草人：张黎燕、杜全斌、李昂、王庆海、王蕾、崔冰、于奇、毛望军、方占江、屈龙轩、王星星、崔大田、龙伟民、张建华、王方方、马文魁、李伟、李敏、申俊、孙俪、牛超、王英华、马一鸣、张肇伟、彭乐宇、孙晓梅、张冠星。Il银基活性钎料及应用推荐规范1范围本文件规定了银基活性钎料的术语和定义、分类及型号、技

3、术要求、试验方法与检验规则、包装、标记、产品质量说明书以及应用推荐规范等。本文件适用于银基活性钎料产品的设计、生产、贸易、储运和应用。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2072银及银合金带、箔材GB/T4842氧GB/T8170数值修约规则与极限数值的表示和判定GB/T10859银基钎料GB/T11364钎料润湿性试验方法GB/T13393验收抽样检验导则GB/T25775焊接材料供货技术条件产品类型、尺寸、公差和标志G

4、B/T25778焊接材料采购指南GB/T38939银基合金多元素含量的测定火花放电原子发射光谱分析法（常规法）3 术语与定义下列术语与定义适用于本文件。3.1钱基活性钎料nickelbasedactivebrazingfillermetal由一种银基体金属或合金和Cr、Ti.Zr,V、W等活性元素通过合金化工艺而形成的具有金属特性的锲基合金钎料。3.2活性元素activeelement钎焊过程中能够显著提高钎料对母材润湿性并与母材发生化学反应生成化合物的元素，主要指强碳化物形成元素和过渡族元素，如Ti、Cr.Zr、V、W等元素。4 分类及型号4.1 镖基活性钎料型号分类银基活性钎料分类及型号见

5、表Io表1银基活性钎料分类及型号分类钎料型号分类钎料型号银硅硼活性钎料BNi73FeSiBX银硅活性钎料BNi71SiXBNi74FeSiBXBNi73SiBXBNi82FeSiBXBNi77SiBFeXBNi78SiBCuMoNbX银磷活性钎料BNi76PX银硼活性钎料BNi81BXBNi65PX银铝硼活性钎料BNi63WFeSiBX银硅铜锡活性钎料BNi55SiCuSnXBNi67WSiFeBXBNi54SiCuSnX4.2银基活性钎料型号表示方法4.2.1 银基活性钎料型号由四部分组成。4.2.2 银基活性钎料型号第一部分用“B”表示硬钎料。4.2.3 银基活性钎料型号第二部分用“Ni”

6、表示钎料基本组分，其后标出其公称含量。4.2.4 银基活性钎料型号第三部分表示钎料其他组分。钎料其他组分按其质量百分数排列，当几种元素具有相同质量百分数时，按其原子序数顺序排列；仅第一个化学元素符号后标出公称质量分数，公称质量百分数取整数误差1%，若其元素公称质量百分数仅规定最低值时应将其取整数；公称质量百分数小于1%的元素在型号中不必标出，但如某元素是钎料的关键组分必须标出时，可在括号中列出其化学元素符号。4.2.5 银基活性钎料型号第四部分表示钎料活性元素组分。4.3馍基活性钎料型号示例5 技术要求5.1 锲基活性钎料化学成分5.1.1 锲基活性钎料化学成分应符合表2的规定。5.1.2 化

7、学分析所得数值保留位数与表2中要求一致，数值修约规则按GB/T8170规定执行。表2.镁基活性钎料化学成分号化学成分wi.%NiCoCrSiBFeCPCuMoNbSnWTiZrHf杂质含量BNi73FeSiBX15；O.113.015.04.05.02.75,3.504.05.00.600.900.020.05BNi74FcSiBX余量SO.113.015.04.05.02.753.504.05.00.060.020.05BNi78SiBCuMoNbX余吊0.17.09.03.84.82.753.500.40.060.022.0、3.01.5,2.51.52.50.05BNi82SiBFeX余

8、40.16.08.04.05.02.753.502.53.50.060.020.05BNi8IBX太艰WO.113.516.53.254.01.50.060.020.05BNi73SiBX大T0.118.5、19.57.07.51.01.50.50.060.020.05BNi77SiBFcXWO.114.515.57.07.51.1.61.00.060.020.05BNi71SiX上1.；0.118.519.59.7510.500.030.060.020.05BNi63WFeSiBX余：,：0.11O.O13.03.04.02.03.02.54.50.400.550.0215.017.00.0

9、5BNi67WSiFCBX0.19.011.753.35、4.252.23.12.54.00.300.500.0211.512.750.05BNi76PX-ki):0.113.0、15.00.100.020.20.069.710.51.05.00.05BNi65PX余量WO.124.0、26.00.100.020.20.069.011.01.05.00.05BNi55SiCuSnZrX-ki.i0.113.015.04.0、5.019.021.04.05.00.501.500.05BNi54SiCuSnHfX余量0.113.015.04.05.019.021.04.05.00.501.000.

10、05注I：所有型号钎料中,Cd元素的最大含量（质量分数）为0.0l%,Pb元索的最大含量（质量分数）为0.025%。注2：其他每个未定义元素的最大含Ift（侦量分数）为0.05%,未定义元素的总含量（质猿分数）不应高于0.15%.5.2 钎料形态银基活性钎料产品可制成粉状、膏状、箔带、条状、棒状、丝状及其他特殊规格的形状，适用于硬钎焊工艺。5.3 钎料表面状态钎料表面应光滑、无色差，不应有毛刺、锐弯等现象，不允许存在对钎焊性能或钎焊设备操作性能有不良影响的油污、裂纹以及气泡等缺陷。6 试验方法与检验规则6.1 钎料化学成分钎料化学成分的分析方法应按GB/T38939的规定或供需双方协商确定的分

11、析方法执行,检验结果应符合5.1的规定。在化学分析中，如果发现其他元素存在时，需做进一步分析，以便确定杂质总量符合5.1的规定。钎料的化学分析应进行批检验，钎料的批量划分按GB25778的规定执行，每批钎料重量不超过1吨，至少在5个区域抽取有代表性的样品进行检验。6.2 钎料润湿性钎料的润湿性试验按照附录A的规定进行。银基活性钎料熔融后能铺展形成表面光亮的类半圆形焊球。6.3 钎料外观检查钎料应按照5.3的规定进行外观检查，抽样方案参照GB/T13393中的规定进行。6.4 检验规则钎料按6.1、6.2、6.3、6.4进行检验，任一项如不合格应加倍取样，对不合格项目进行复验，如复验结果仍不合格

12、，则该批钎料不能作为符合本标准的成品交货。7 包装、标志、验收和产品质量证明书7.1 包装7.1.1 银基活性钎料应装入合适的包装袋或容器中，容器应耐腐蚀，并保证在正常条件下运输和贮存过程中不损坏。7.1.2 应保证钎料从生产之日起贮存12个月不变质。7.1.3 若需方对钎料的包装有特殊要求时，由供需双方协商确定。7.2 木小志钎料的标志按GB/T25775的规定。同时在每个钎料包装上应清楚地标示出以下信息：a）钎料的商品名称；b）符合本标准的钎料型号；c）钎料重量和尺寸；d）生产日期及批号；e）钎料制造商名称；f）适用的钎焊温度范围；g）健康和安全警告。7.3 验收每批钎料按GB/T25778的相关规定进行验收。7.4 产品质量证明书钎料制造商对每一批钎料，应根据实际检验结果出具产品质量证明书。当用户提出要求时，制造商应提供检验结果的副本，其他要求按GB/T25775的规定。8 银基活性钎料的应用推荐规范8.1 钎焊工艺8.1.1 在钎焊过程中钎焊炉真空度宜在2xl（Ppa-5xlO-3pa范围内。8.1.2 钎焊前应确保钎焊面表面清洁。8.1.3 部分银基活性钎料炉中钎焊工艺参数范围可参考表3。8.1.4 钎焊完成后不建议返修或补焊。8.2 钎焊设备钎焊设备可选用真空钎焊炉，
