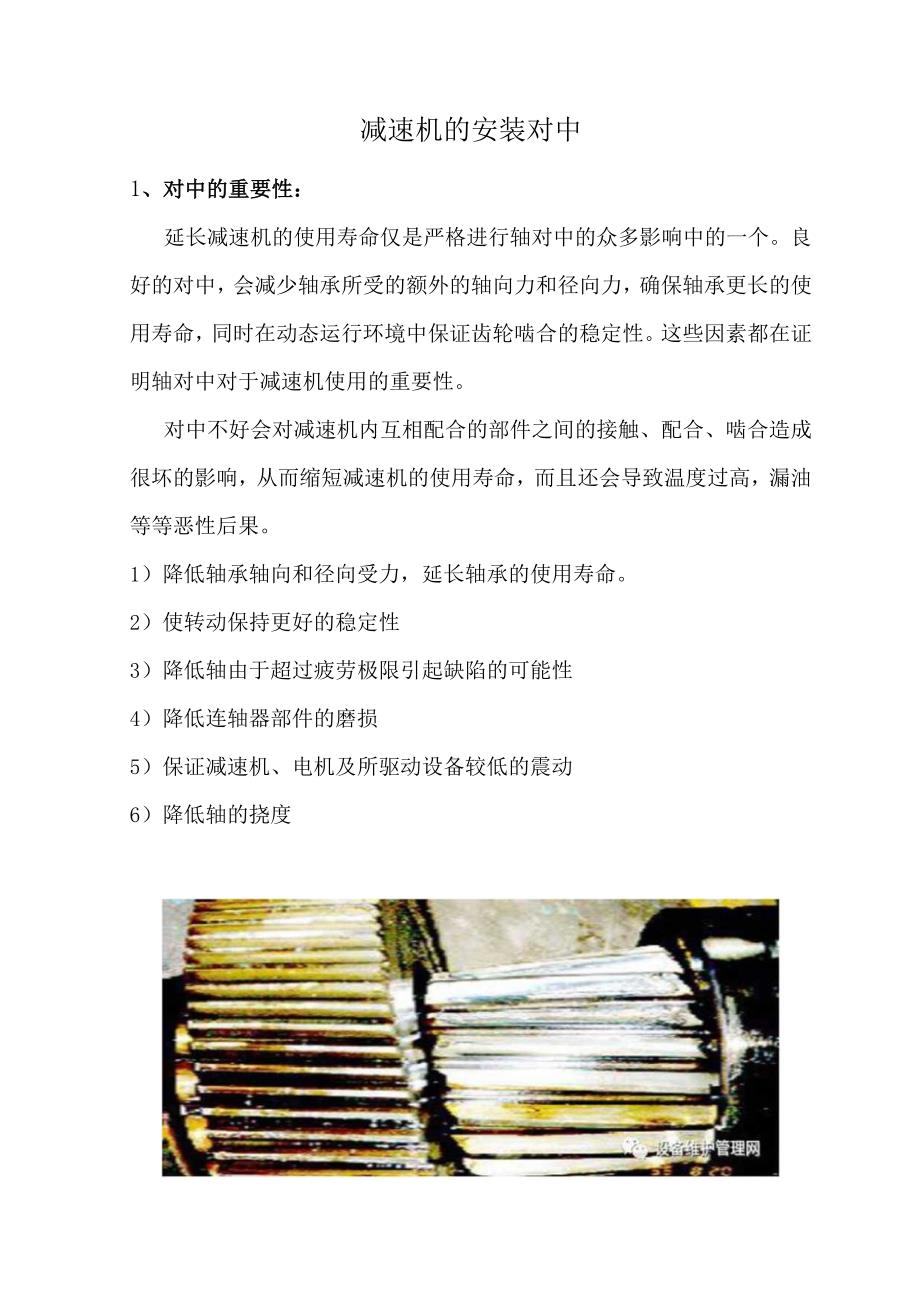

1、减速机的安装对中1、对中的重要性：延长减速机的使用寿命仅是严格进行轴对中的众多影响中的一个。良好的对中，会减少轴承所受的额外的轴向力和径向力，确保轴承更长的使用寿命，同时在动态运行环境中保证齿轮啮合的稳定性。这些因素都在证明轴对中对于减速机使用的重要性。对中不好会对减速机内互相配合的部件之间的接触、配合、啮合造成很坏的影响，从而缩短减速机的使用寿命，而且还会导致温度过高，漏油等等恶性后果。1）降低轴承轴向和径向受力，延长轴承的使用寿命。2）使转动保持更好的稳定性3）降低轴由于超过疲劳极限引起缺陷的可能性4）降低连轴器部件的磨损5）保证减速机、电机及所驱动设备较低的震动6）降低轴的挠度2、对中不

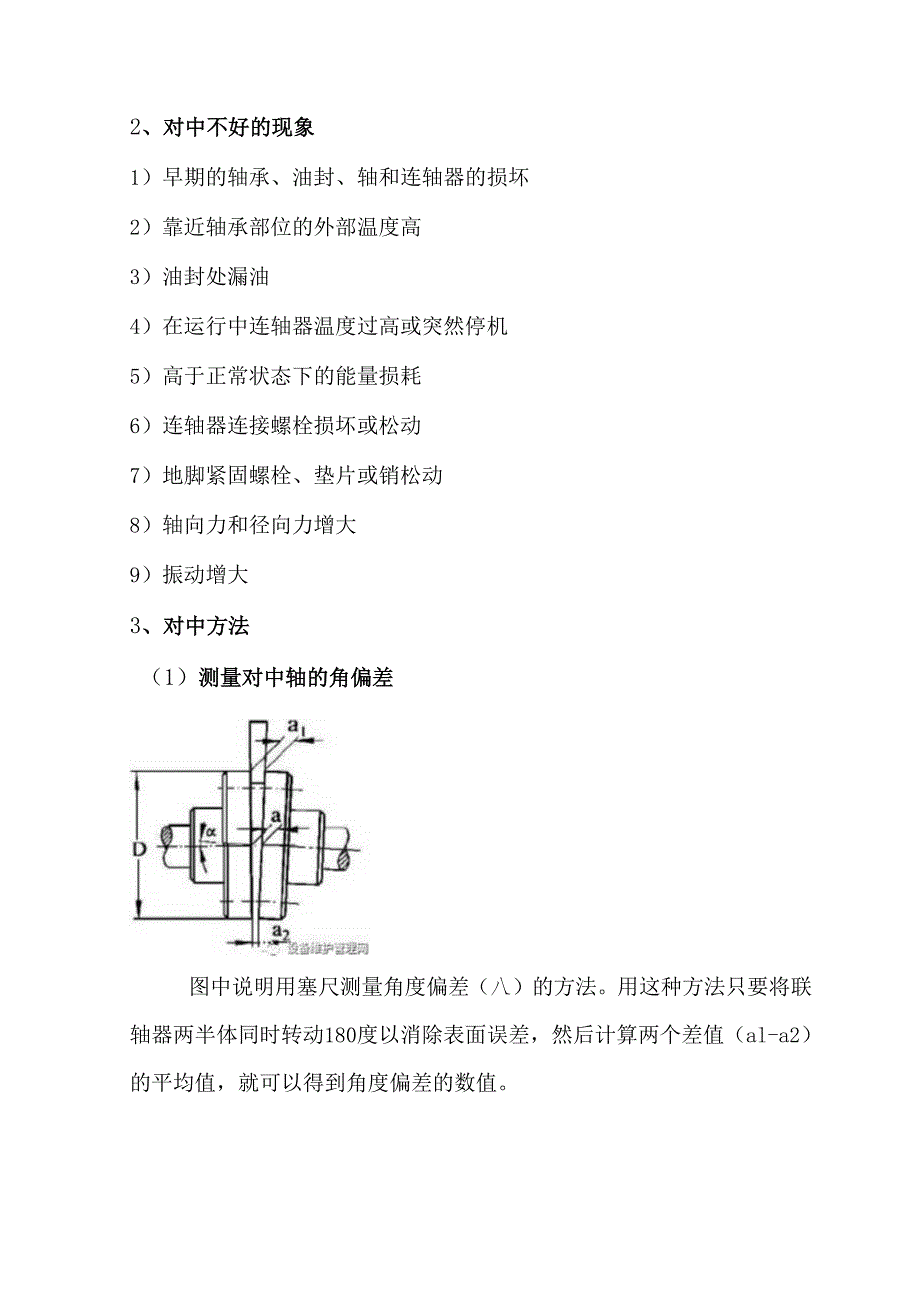

2、好的现象1）早期的轴承、油封、轴和连轴器的损坏2）靠近轴承部位的外部温度高3）油封处漏油4）在运行中连轴器温度过高或突然停机5）高于正常状态下的能量损耗6）连轴器连接螺栓损坏或松动7）地脚紧固螺栓、垫片或销松动8）轴向力和径向力增大9）振动增大3、对中方法（1）测量对中轴的角偏差图中说明用塞尺测量角度偏差（八）的方法。用这种方法只要将联轴器两半体同时转动180度以消除表面误差，然后计算两个差值（al-a2）的平均值，就可以得到角度偏差的数值。一起转动180度以消除表面误差，使得千分表的指针在测量表面上无明显的移动，然后计算两个差值（al-a2）的平均值，就可以得到角度偏差的数值。这种方法假设轴

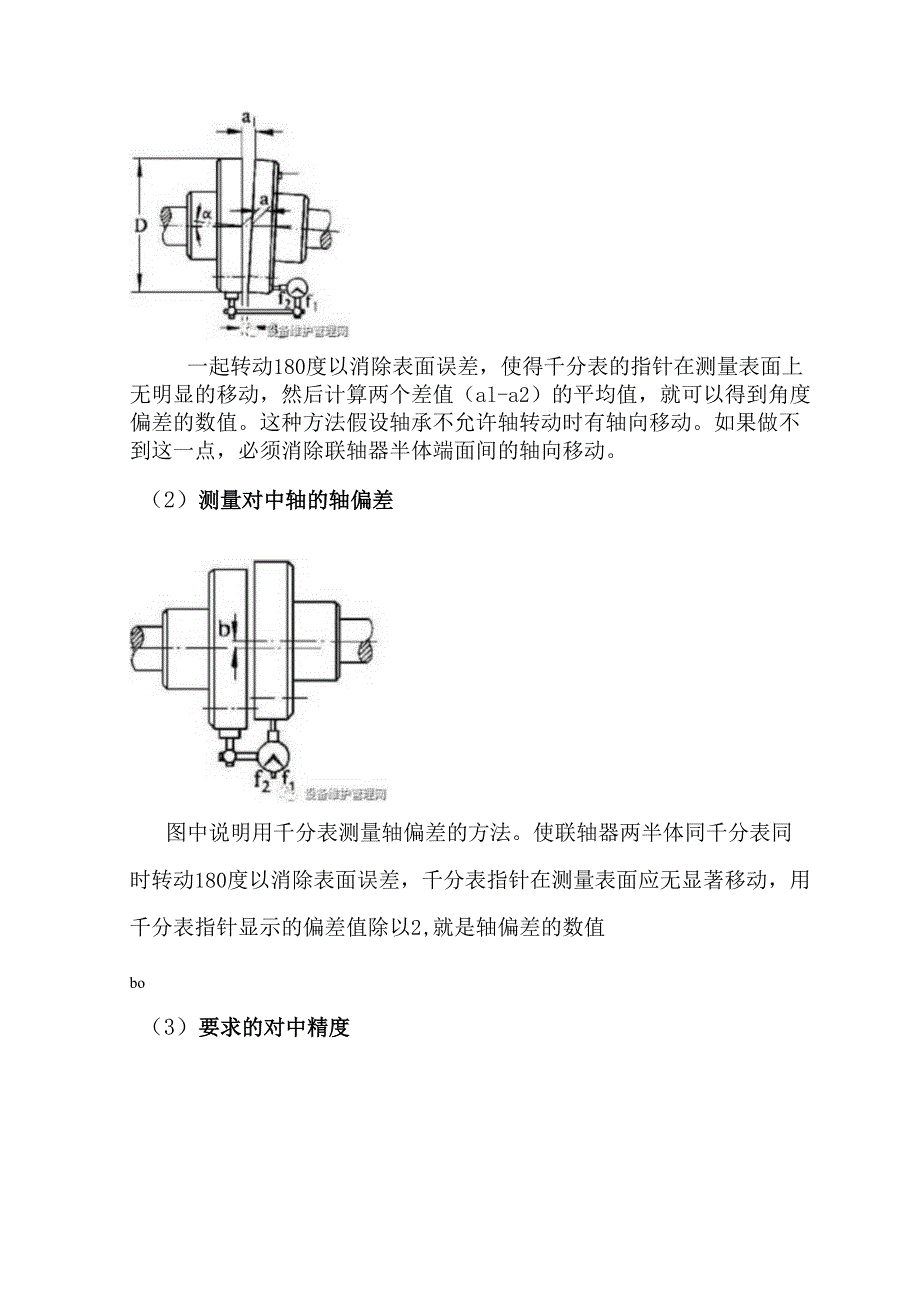

3、承不允许轴转动时有轴向移动。如果做不到这一点，必须消除联轴器半体端面间的轴向移动。（2）测量对中轴的轴偏差图中说明用千分表测量轴偏差的方法。使联轴器两半体同千分表同时转动180度以消除表面误差，千分表指针在测量表面应无显著移动，用千分表指针显示的偏差值除以2,就是轴偏差的数值bo（3）要求的对中精度外径Dn1500mln1三1-b1三2b82b1000.050.050.040.040.030.03100D2000.060.060.050.050.040.04200D4000.120.100.100.080.080.06400D8000200.160.160.12n12oin利用表中所述的安装精度调整轴的对中(4)热膨胀对对中结果的影响shaftheightG/Hmm乂二设弟加手颤I单级、两级和三级减速机的运行温度通常为80至90,这样导致了轴心的上升和轴中心距的扩大。而电机的运行温度是低于减速机的运行温度的。因此在进行轴对中时，要考虑热膨胀的影响，使减速机高速轴和低速轴中心必须比电机轴和从动轴中心要低。安装时要对热膨胀引起的偏差值进行补偿。补偿值可以参照上表进行。
