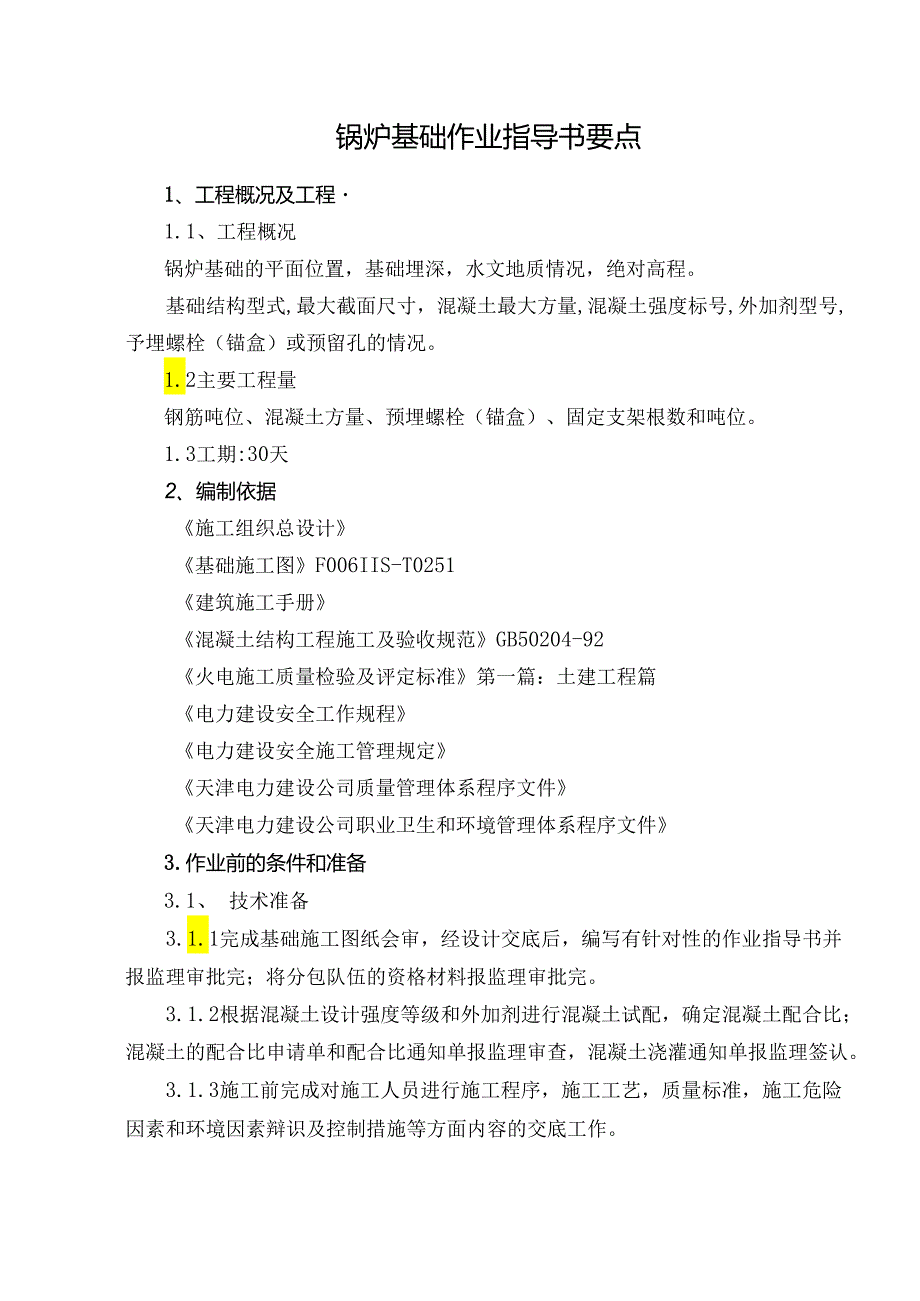

1、锅炉基础作业指导书要点1、工程概况及工程1.1、工程概况锅炉基础的平面位置，基础埋深，水文地质情况，绝对高程。基础结构型式,最大截面尺寸，混凝土最大方量,混凝土强度标号,外加剂型号,予埋螺栓（锚盒）或预留孔的情况。1.2主要工程量钢筋吨位、混凝土方量、预埋螺栓（锚盒）、固定支架根数和吨位。1.3工期:30天2、编制依据施工组织总设计基础施工图F006IIS-T0251建筑施工手册混凝土结构工程施工及验收规范GB50204-92火电施工质量检验及评定标准第一篇：土建工程篇电力建设安全工作规程电力建设安全施工管理规定天津电力建设公司质量管理体系程序文件天津电力建设公司职业卫生和环境管理体系程序文件

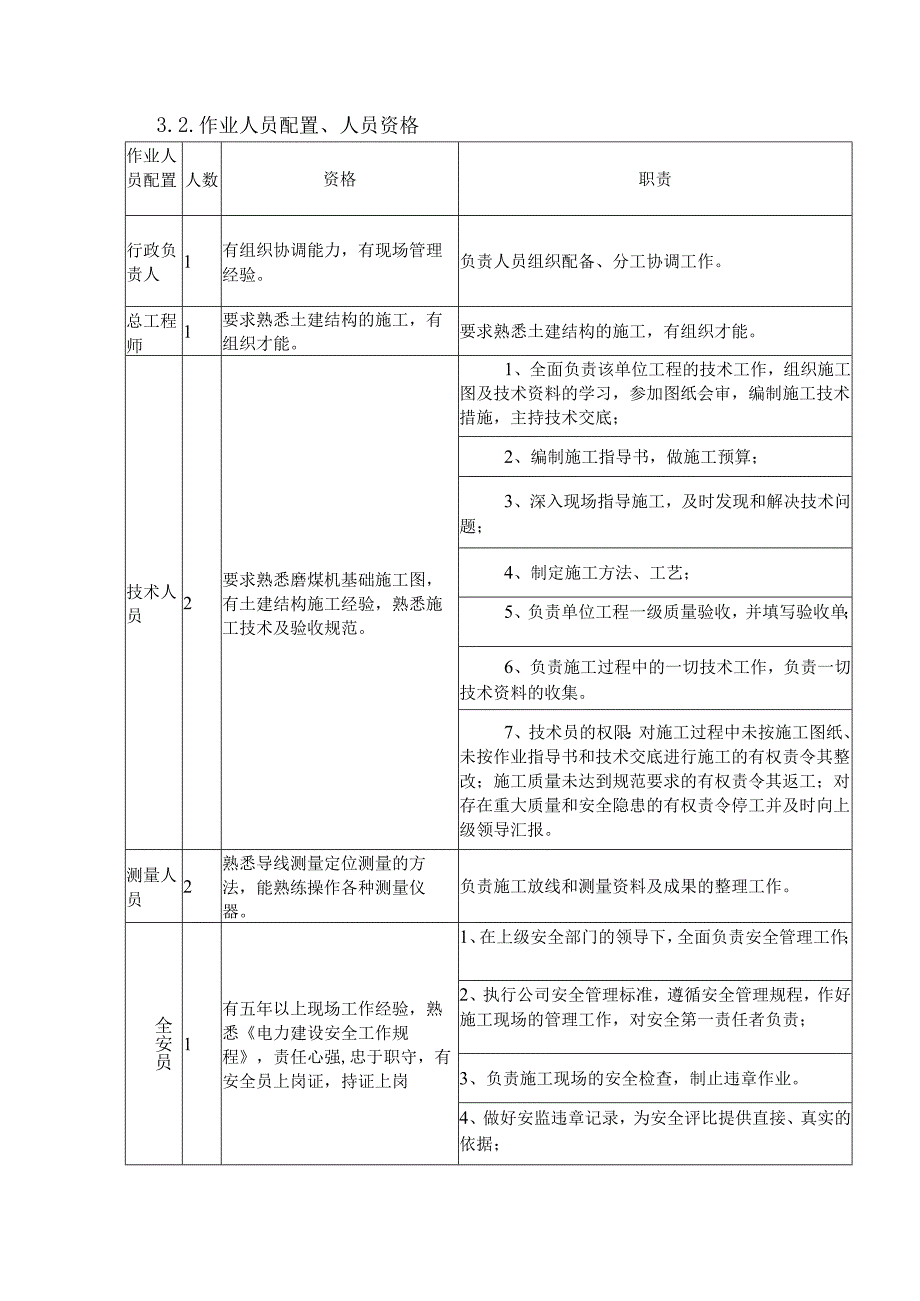

2、3.作业前的条件和准备3.1、 技术准备3.1.1完成基础施工图纸会审，经设计交底后，编写有针对性的作业指导书并报监理审批完；将分包队伍的资格材料报监理审批完。3.1.2根据混凝土设计强度等级和外加剂进行混凝土试配，确定混凝土配合比；混凝土的配合比申请单和配合比通知单报监理审查，混凝土浇灌通知单报监理签认。3.1.3施工前完成对施工人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。3.2.作业人员配置、人员资格作业人员配置人数资格职责行政负责人1有组织协调能力，有现场管理经验。负责人员组织配备、分工协调工作。总工程师1要求熟悉土建结构的施工，有组织

3、才能。要求熟悉土建结构的施工，有组织才能。技术人员2要求熟悉磨煤机基础施工图，有土建结构施工经验，熟悉施工技术及验收规范。1、全面负责该单位工程的技术工作，组织施工图及技术资料的学习，参加图纸会审，编制施工技术措施，主持技术交底；2、编制施工指导书，做施工预算；3、深入现场指导施工，及时发现和解决技术问题；4、制定施工方法、工艺；5、负责单位工程一级质量验收，并填写验收单；6、负责施工过程中的一切技术工作，负责一切技术资料的收集。7、技术员的权限：对施工过程中未按施工图纸、未按作业指导书和技术交底进行施工的有权责令其整改；施工质量未达到规范要求的有权责令其返工；对存在重大质量和安全隐患的有权责

4、令停工并及时向上级领导汇报。测量人员2熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。负责施工放线和测量资料及成果的整理工作。全安员1有五年以上现场工作经验，熟悉电力建设安全工作规程，责任心强,忠于职守，有安全员上岗证，持证上岗1、在上级安全部门的领导下，全面负责安全管理工作；2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责；3、负责施工现场的安全检查，制止违章作业。4、做好安监违章记录，为安全评比提供直接、真实的依据；5、安全员权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行

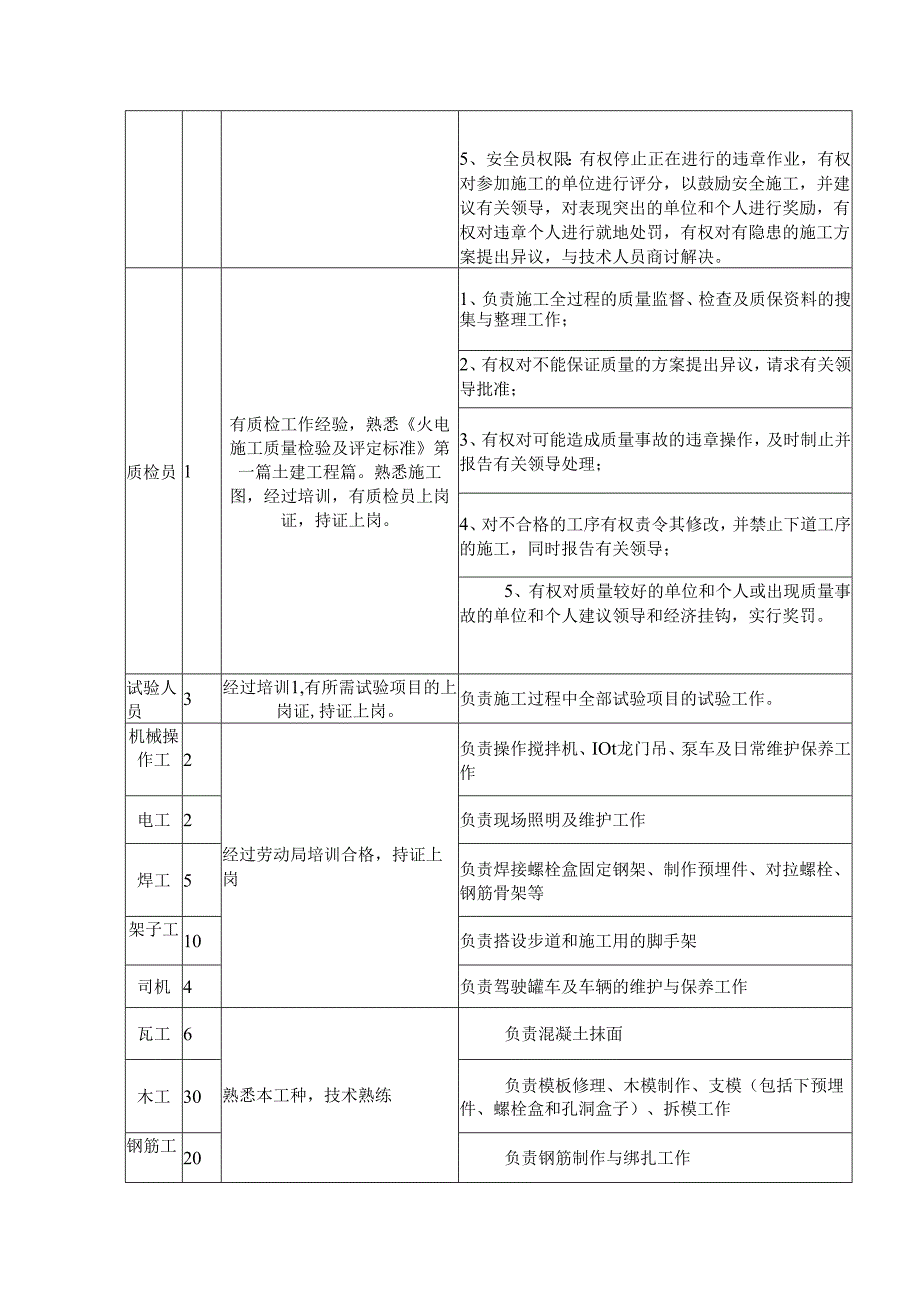

5、奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决。质检员1有质检工作经验，熟悉火电施工质量检验及评定标准第一篇土建工程篇。熟悉施工图，经过培训，有质检员上岗证，持证上岗。1、负责施工全过程的质量监督、检查及质保资料的搜集与整理工作；2、有权对不能保证质量的方案提出异议，请求有关领导批准；3、有权对可能造成质量事故的违章操作，及时制止并报告有关领导处理；4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导；5、有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。试验人员3经过培训1,有所需试验项目的上岗证,持证

6、上岗。负责施工过程中全部试验项目的试验工作。机械操作工2经过劳动局培训合格，持证上岗负责操作搅拌机、IOt龙门吊、泵车及日常维护保养工作电工2负责现场照明及维护工作焊工5负责焊接螺栓盒固定钢架、制作预埋件、对拉螺栓、钢筋骨架等架子工10负责搭设步道和施工用的脚手架司机4负责驾驶罐车及车辆的维护与保养工作瓦工6熟悉本工种，技术熟练负责混凝土抹面木工30负责模板修理、木模制作、支模（包括下预埋件、螺栓盒和孔洞盒子）、拆模工作钢筋工20负责钢筋制作与绑扎工作混凝土工8负责浇筑混凝土浇筑工作3.3作业机具（配备、等级、精度）3.3.1、仪器、仪表经纬仪T21台钢卷尺50米2盘线坠0.75Kg2个水准仪

7、S32台JDC-2便携式电子测温仪2台注：以上仪器均计量检验合格，精度满足要求。4.3.2、施工机械、机具圆盘锯1台平刨1台压刨1台台式电钻1台钢筋调直机1台切断机2台弯钩机2台HZS-50搅拌机2台汽车泵2台混凝土罐车4辆插入式振捣器4台模板修复机1台电焊机2台钢筋拉力试验机1台万能压力机1台振捣棒（4米）6条坍落度桶1个IOt龙门吊1台3.3.3、施工工具扳手10把钢筋钩10把羊角榔头5把撬棍5把钢筋扳子4把铁锹6把木抹子4把铁抹子4把施工机械、机具进行检修，保证运转良好；做好易损、易坏件的备品工作；机械、机具有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案，备查。3.4材料

8、3. 4.1、根据施工图做出钢筋、水泥、砂、石、外加剂等材料的预算,并将材料购买齐全，经监理见证取样、复试合格后方可使用。4. 4.2、准备齐施工用的钢板、角钢、模板、脚手管、扣件、U型卡、方木等。5. 4.3、将施工用的对拉螺栓、水泥砂浆垫块、木块提前加工好。6. 4.4、准备混凝土测温需埋设的测温导线和测温仪，混凝土养护用的厚麻袋、苫布、胶皮管等。7. 5安全器具准备好安全围栏、安全警示牌、安全帽、安全带、绝缘手套、绝缘鞋、防护镜等8. 6场地道路施工场地平整，施工道路畅通，施工水源、电源引设到位。9. 7工序交接土方开挖完，基槽经设计、监理共同验收完，。10. ,作业程序的步骤和方法10

9、.1、 业程序的步骤流程地基处理f垫层施工f垫层放线及验收一底板钢筋制作及绑扎f底板钢筋验收f底板模板安装及加固f底板模板验收f底板混凝土浇筑f基础平台放线及验收f基础短柱螺栓安装一基础柱模板安装及加固f基础柱混凝土浇筑一基础柱混凝土养护一模板拆模f混凝土工程验收一基础交安施工工艺流程图地基处理报验点-X审核通过垫层施工报验点由修而天*申11Xl测放控制轴线报验点报验点底板模板安装加固审核通过-）用占*.审核通过底板混凝土浇筑报哈占”审核通过底桁海混+养护、涮潟J报验点.审核通过*基础承台测量放线报验点审核通过V4基础柱螺栓安装福11A占基础柱混凝土浇筑审核通处报验点V基础柱混凝土浇筑基础柱混

10、凝土浇筑-1审核通过根胎占基础柱混凝土浇筑审核涌过5.作业过程中对控制点的设置和质通病及预防5.1质量通病及反措（见下表）项次质量事故预想预防措施一、钢筋1钢筋原材不合格进厂抽样试验，合格后方可使用2焊接接头不合格1）焊工持证上岗；2）加强外观检查；3）按规范抽样力学实验。3钢筋现场安装不合格1）对操作工交底，熟悉图纸要求2）根据图纸检查钢筋的钢号、直径、根数、间距；3）检查钢筋接头的位置及搭接长度；4）检查混凝土保护层和绑扎是否牢固二、预埋件及螺栓盒1预埋件不平整1）加工采用切板机或切割机下料；焊接时，采用多次成型、跳焊等方法焊接控制焊接变形；加工完的埋件，采用调直机调直板、角钢埋件的平整度

11、和弯曲度2）安装时用M8螺丝将埋件固定在模板上，将螺丝拧紧，并采用50mm见方竹胶合板片中间打孔做垫片，减少模板变形；封模后检查螺丝模板外的外露长度，以确保每一块埋件与模板紧贴。2预埋件及螺栓盒位置及标高不准1）控制模板上打孔位置端正保证埋件位置标高正确；2）螺栓盒采用型钢固定，浇筑前检测合格；3）浇筑过程中跟踪检测预埋件及螺栓盒的位置并及时纠偏；4）振捣棒避免直接触及预埋件及螺栓盒三、混凝土1混凝土表面蜂窝麻面、漏筋、孔洞、缝隙、缺棱掉角1）提高混凝土的生产质量，配比计量准确，搅拌均匀2）模板拼缝严密，缝隙加海绵条，模板底采用水泥砂浆勾缝3）振捣密实4）浇筑前，将杂物清除干净，按规范进行施工

12、缝处理，保持接触面良好5）保护好钢筋保护层垫块6）充分养护，强度达到要求后再拆模。2混凝土外形变形，尺寸不准，色泽不一致1）模板安装牢固，尺寸准确，强度和刚度不足要加固2）混凝土浇筑控制好下料方式和速度3）碎配合比进行优化，混凝土搅拌时严格计量及校验，并保证碎连续施工。3混凝土强度不够1）控制原材料尤其是水泥、混凝土外加剂的进货质量合格；砂石料严格控制含泥量及石粉含量，同一结构层的碎选用相同粒径的砂石料，严格控制水灰比及坍落度；2）提高混凝土的生产质量，配比计量准确，搅拌均匀；3）振捣密实，混凝土离析时及时采取措施；4）养护措施得当，养护到位。4混凝土裂缝1）养护措施得当，养护到位；2）减少温

13、度裂缝（措施见321）5.2控制点的设置及要求序号控制点检验单位班组工地项目质检部门监理1土方开挖后的桩基或基坑*W、H2基础垫层放线*R、H3螺栓盒固定*W4钢筋制作与绑扎*H5模板安装后检验*H6混凝土浇筑与养护*R、S7基础交安*WR记录确认、W见证点、H停工待检点、S连续监视监护5.3质量标准及要求根据具体工程的质量整体目标分解该项目的质量分目标，并编写相应的保证措施11. 3.1质量目标及标准12. 3.1.1质量目标钢筋焊接检验合格率100%；混凝土R28检验合格率100%;混凝土表面平整、内实外光、尺寸准确、颜色一致，消除配合比不准、模板漏浆、捣固不实、漏筋、埋件不平等影响混凝土表面质量的通病。5.3.1.2质量标准1）钢筋的品种、规格、数量、间距、位置符合设计要求。钢筋表面洁净、无锈蚀、油污，机械性能符
