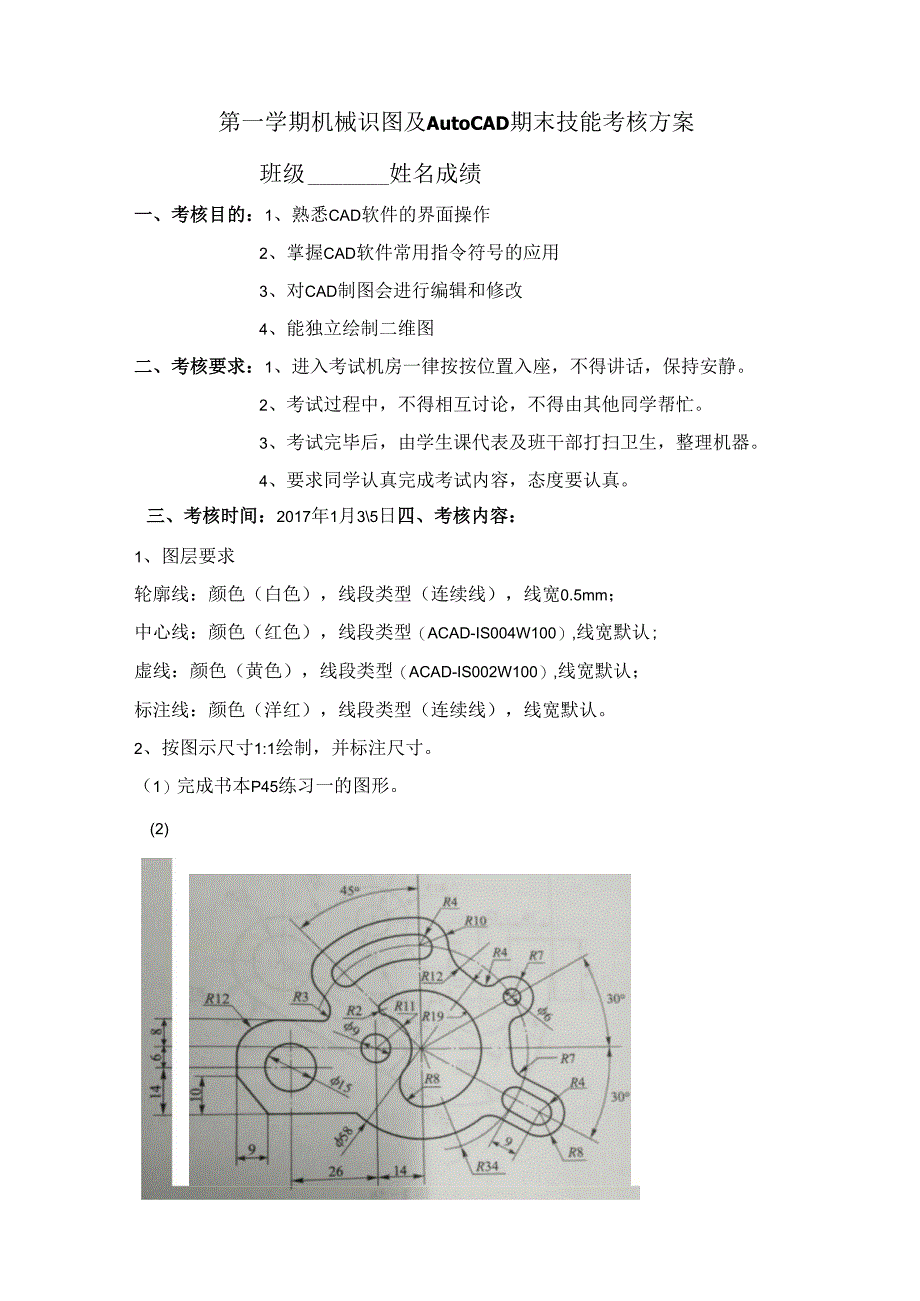

第一学期机械识图及AutoCAD期末技能考核方案班级姓名成绩一、考核目的：1、熟悉CAD软件的界面操作2、掌握CAD软件常用指令符号的应用3、对CAD制图会进行编辑和修改4、能独立绘制二维图二、考核要求：1、进入考试机房一律按按位置入座，不得讲话，保持安静。2、考试过程中，不得相互讨论，不得由其他同学帮忙。3、考试完毕后，由学生课代表及班干部打扫卫生，整理机器。4、要求同学认真完成考试内容，态度要认真。三、考核时间：2017年1月35日四、考核内容：1、图层要求轮廓线：颜色（白色），线段类型（连续线），线宽0.5mm；中心线：颜色（红色），线段类型（ACAD-IS004W100）,线宽默认;虚线：颜色（黄色），线段类型（ACAD-IS002W100）,线宽默认；标注线：颜色（洋红），线段类型（连续线），线宽默认。2、按图示尺寸1:1绘制，并标注尺寸。（1）完成书本P45练习一的图形。(2)3、存盘文件名格式：新建文件夹：组别+姓名。例如：第1组，姓名张三，则文件夹为：1张三；试卷上要求写明：班级，姓名，将图形文件和试卷都保存在文件夹内提交。五、考核结果：本次考核作为期中技能考试，按照上课人数的5%、10%、15%的比例评出一、二、三等奖。
