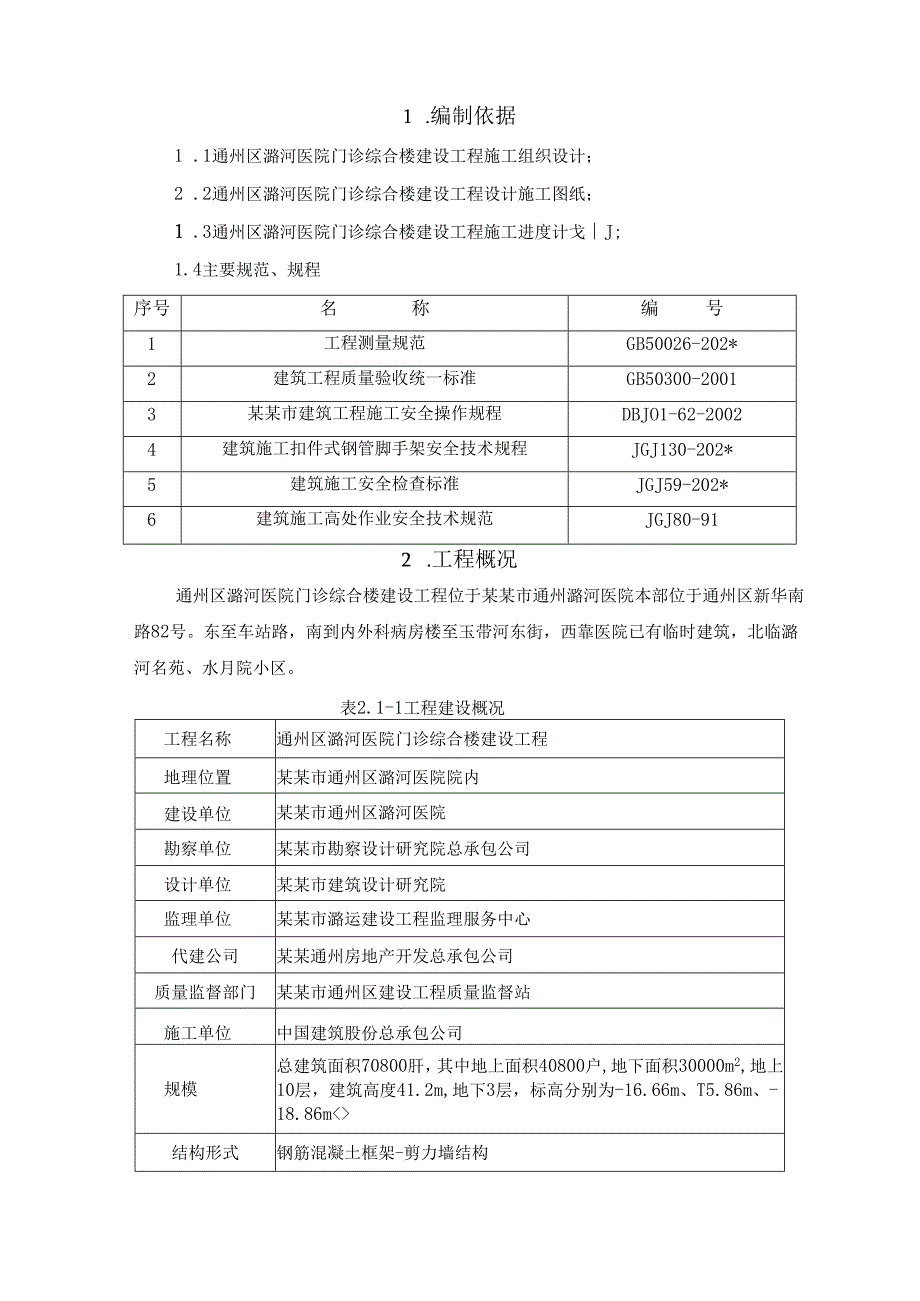

1、1 .编制依据12 .工程概况13 .施工部署23.1 人员、劳动力组织23. 2工期安排34. 3材料准备标准34.施工方法44.1 马道类型设计44. 2施工工序45. 3搭设方法45.质量要求55.1 构配件允许偏差55. 2上人马道搭设的允许偏差和检验方法66. 3扣件拧紧抽样检查数目及质量判定标准66.注意事项71. 1安全技术措施76. 2马道的验收和日常检查77. 3马道使用规定88. 4马道拆除规定89. 5环境保护措施97附图101 .编制依据1 .1通州区潞河医院门诊综合楼建设工程施工组织设计；2 .2通州区潞河医院门诊综合楼建设工程设计施工图纸；1 .3通州区潞河医院门诊

2、综合楼建设工程施工进度计戈J;1.4主要规范、规程序号名称编号1工程测量规范GB50026-202*2建筑工程质量验收统一标准GB50300-20013某某市建筑工程施工安全操作规程DBJO1-62-20024建筑施工扣件式钢管脚手架安全技术规程JGJ130-202*5建筑施工安全检查标准JGJ59-202*6建筑施工高处作业安全技术规范JGJ80-912 .工程概况通州区潞河医院门诊综合楼建设工程位于某某市通州潞河医院本部位于通州区新华南路82号。东至车站路，南到内外科病房楼至玉带河东街，西靠医院已有临时建筑，北临潞河名苑、水月院小区。表2.1-1工程建设概况工程名称通州区潞河医院门诊综合楼

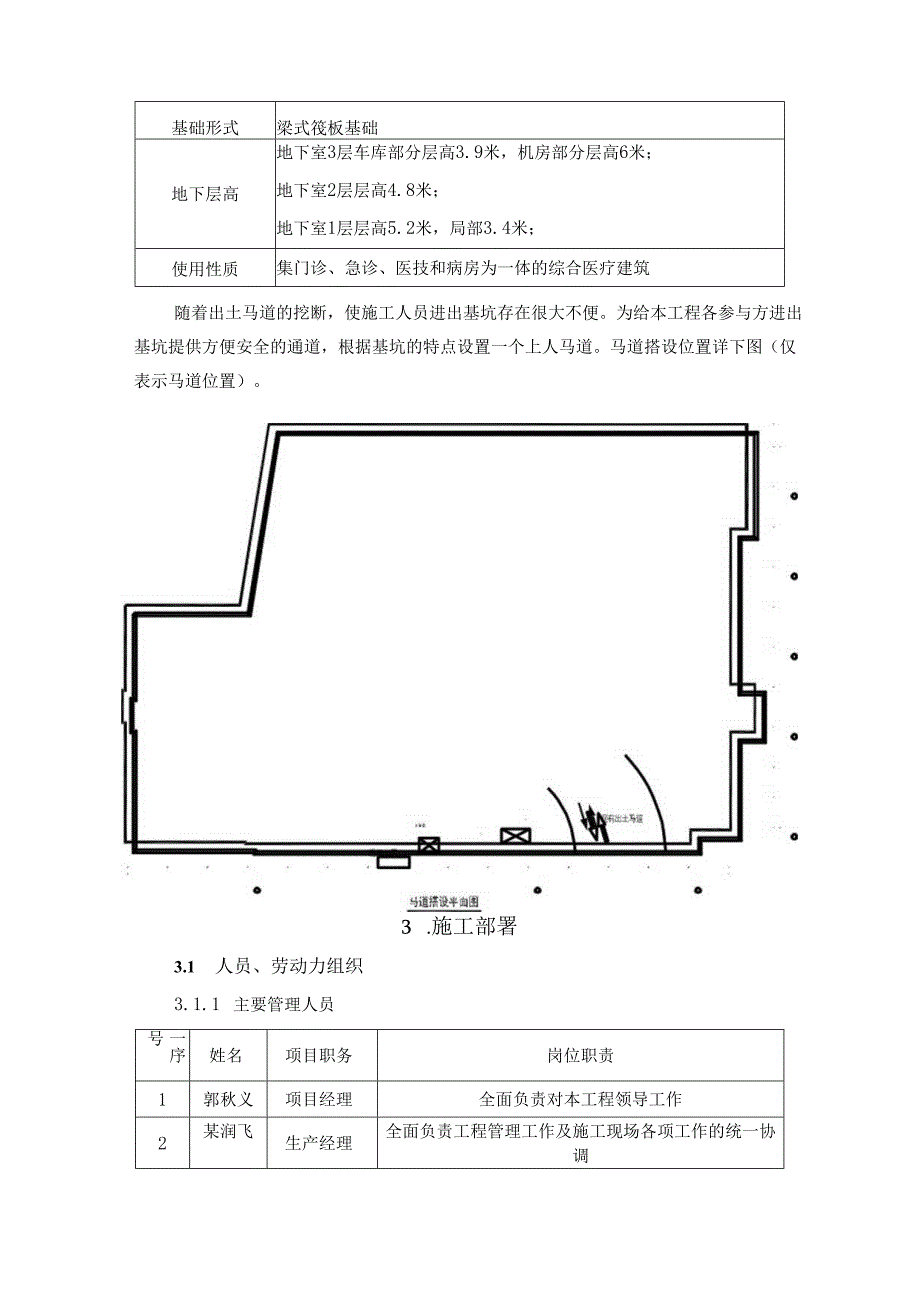

3、建设工程地理位置某某市通州区潞河医院院内建设单位某某市通州区潞河医院勘察单位某某市勘察设计研究院总承包公司设计单位某某市建筑设计研究院监理单位某某市潞运建设工程监理服务中心代建公司某某通州房地产开发总承包公司质量监督部门某某市通州区建设工程质量监督站施工单位中国建筑股份总承包公司规模总建筑面积70800肝，其中地上面积40800户,地下面积30000m2,地上10层，建筑高度41.2m,地下3层，标高分别为-16.66m、T5.86m、-18.86m结构形式钢筋混凝土框架-剪力墙结构基础形式梁式筏板基础地下层高地下室3层车库部分层高3.9米，机房部分层高6米；地下室2层层高4.8米；地下室1层

4、层高5.2米，局部3.4米；使用性质集门诊、急诊、医技和病房为一体的综合医疗建筑随着出土马道的挖断，使施工人员进出基坑存在很大不便。为给本工程各参与方进出基坑提供方便安全的通道，根据基坑的特点设置一个上人马道。马道搭设位置详下图（仅表示马道位置）。3 .施工部署3.1 人员、劳动力组织3.1.1 主要管理人员一序号姓名项目职务岗位职责1郭秋义项目经理全面负责对本工程领导工作2某润飞生产经理全面负责工程管理工作及施工现场各项工作的统一协调3杨浩技术负责全面负责马道施工技术工作4迟贵国质量负责负责检查马道施工的质量控制5杨志红安全负责负责马道施工现场的安全工作6胡韶文安全员负责现场安全工作的具体执

5、行与监管以及施工过程中的安全与文明施工管理7某立安全员负责现场安全工作的具体执行与监管以及施工过程中的安全与文明施工管理8某怀玉动力负责全面负责施工现场机械及水电管理协调工作9某激机电工长负责施工现场机械及水电具体管理协调工作10詹银安技术员负责马道施工方案的编制以及具体现场交底等工作11徐盛松试验员负责钢管、扣件的实验工作12吴某某工长负责施工现场的具体施工安排13刘思远工长负责施工现场的具体施工安排14刘文丰电工负责施工现场机械及水电管理工作15周尚斌电工负责施工现场机械及水电管理工作3.1.2施工劳动力马道搭设安排10人，架子搭设人员必须持证上岗。3.2工期安排3.2.1马道设在10轴轴

6、/A轴之间，搭设时间：2013年6月5日开始，2013年6月10日前完成。3.3材料准备标准结合本工程结构特点，挑选出刚度好、强度高的钢管，在选材方面需遵循以下原则：3.3.1马道采用全封闭钢管脚手架。由横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪刀撑等组成，采用明黄色钢管，并用扣件连接成整体。周围挂绿色密目安全，内侧每层底部设挡脚板。3.3.2钢管采用外径48mm,壁厚3.6mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合碳素结构钢标准(GB/T700-202*)的相应规定。用于立杆、横杆、剪刀撑和斜杆的钢管长度为3m、4m、5m、6m。用于小横杆的钢管长度为l5m,以适应脚

7、手架宽的需要。3. 3.3钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。4. 3.4应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀、变形滑丝和有裂纹的扣件。5. 3.5脚手板采用50mm厚的松木板，宽度为200-250m11,长4m,为防止脚手板在使用过程中端头破裂损坏，应在板的两端8cm处用8#铅丝箍两道，并要钉牢o为了保证脚手板使用安全，每批脚手板在使用前必须逐块进行检查，发现有严重变形、四角不平的挑出不准使用。木脚手板有劈裂、大横节、有活节的不能使用。6. 3.6材料进场资料齐全，并进行检验验收。4.施工方法4.1 马道类型设计4. 1.1从基槽底开

8、始搭设，架内走道宽度1.5m,休息平台3mX1.5m,架体总高度约为22m。架体搭设地基要夯实找平（或垫层上），再铺板搭设架体。4. 1.2上人马道构造尺寸：立杆纵向间距1.5m,立杆横向间距1.5m,大横杆步距1.7m,小横杆间距1.5m,立杆底部垫200X50厚通长木板。4.1. 3外侧设剪刀撑，搭接处至少三道扣件。4. 1.4扫地杆沿纵向连续搭设，连成整体。7. 1.5上出入通道设置宽度1.5m,下出入口设置宽度为1.5m,双层护头棚上满铺脚手板。通道面板采用50mm厚脚手板满铺，防滑条30X3Omm每300Inm钉一道，护身栏设1.5米高（3道水平杆），并在内侧满挂密目，直至架顶。在入

9、口处明显位置挂安全提示标示。后附上人马道详图。8. 2施工工序清理现场Ifl设置垫木Ifl搭设立杆If丽T扫地杆If瞄大横杆H扣件连I接大横杆I-FF横杆H设刚性拉结国T加斜撑并加固口铺脚手板IT搭安全护栏I厢扶手f%H搭设出入口H挂安全密目卜按装警示标志卜颠9. 3搭设方法4.3.1杆件搭设的要求：立杆垂直立于垫木上，调直后与扫地杆固定，靠近立杆的大横杆紧固于立杆上。剪刀撑的搭设是一根斜杆一端扣在立杆上，另一端斜杆扣在小横杆的伸出部分上，这样可以避免两根斜杆相交时把钢管别弯,脚手架各杆件伸出的端头，均应大于IOCm以防止杆件滑脱。4. 3.2上人马道立杆及水平杆：立杆上的对接接头必须交错布置

10、，相邻两个立杆接头不允许设在同步同跨内，相邻两个立杆接头的距离不小于500mm,各接头中心距主节点的距离不大于步距的l3o纵向水平杆对接接头的位置同立杆。5. 3.3刚性连接：连接件与架体连接，连接件与护坡桩体连接，在冠梁和基坑上设置刚性连接点，用钢管连接架体。刚性连接的纵向间距为3m。6. 3.4脚手板：上人马道铺满脚手板，木脚手板下部横杆间距不大于1.5m,脚手板采用对接铺设，对接板接头处另设两根横杆，间距不大于300mm,脚手板外伸150mmo7. 3.5上人马道走道和休息平台两侧安装不小于18Omm高的挡脚板。架体搭设完毕后，挂安全密目O5.质量要求5.1构配件允许偏差序号项目允许偏差

11、八(mm)检查工具1无缝钢管尺寸外径48mm壁厚3.6mm-0.5游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度1.W1.5m0.50游标卡尺4立杆钢管弯曲3m1.4m4m1.6.5m1220钢板尺5水平杆、斜杆的钢管弯曲1.W6.5m30钢板尺5.2上人马道搭设的允许偏差和检验方法序号项目允许偏差检查工具1立杆垂直度3%0用经纬仪或吊线和钢卷尺2间距步距20钢板尺纵距50横距203纵向水平杆高差一根杆的两端20水平仪或水平尺同跨内两根纵向水平杆高差104外伸小横杆外伸长度500mm-50钢板尺5扣件螺栓扭力矩4065Nm扭力矩扳手5.3扣件拧紧抽样检查数目及质量判定标准

12、项次检查项目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件120132005052连接横向水平杆与纵向水平杆的扣件（非主节点处）1201320050106.注意事项6.1 安全技术措施(1)钢管的杆件连接必须使用合格的钢扣件，不得使用铅丝和其他材料绑扎。(2)搭设场地在底板垫层上，要求垫层平整，搭设马道范围内垫层略坡向四周，以便出现积水时能够顺利排走。(3)立杆下面要垫50X20Omm的通板，使脚手架荷载能够均匀传递荷载，避免脚手架局部沉降。(4)在搭设之前，必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量

13、不合格的杆配件。(5)在设置第一排与护坡连接件前，“一”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全。(6)剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设置。(7)脚手板或其它铺板应铺平铺稳，必要时应予绑扎固定。(8)脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在100200Inm之间。(9)脚手板采用搭设铺放时，其搭接长度不得小于200mm,且在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆250mm以上未作固定的探头板。(10)长脚手板采用纵向铺设时，其下支承横杆的间距不得大于1.5m。必须在横杆上满铺脚手板，并且将脚手板用8#

14、铁丝绑扎牢固。不得有空隙、探头板和飞跳板。(11)工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。6.2马道的验收和日常检查马道的验收和日常检查按以下规定进行，检查并由监理工程师验收合格后，方允许投入使用或继续使用：(1)搭设完毕后。（2）施工中途停止使用超过15天，在重新使用之前。（3）在遭受暴风、大雨、地震等强力因素作用之后。（4）在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。6. 3马道使用规定6.3. 1施工设备单重不得大于1KN,使用人力在架上搬运和安装的构件的自重不得大于2.5KNo6.3.2作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度O6.3.3在作业中，禁止随意拆除基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复
