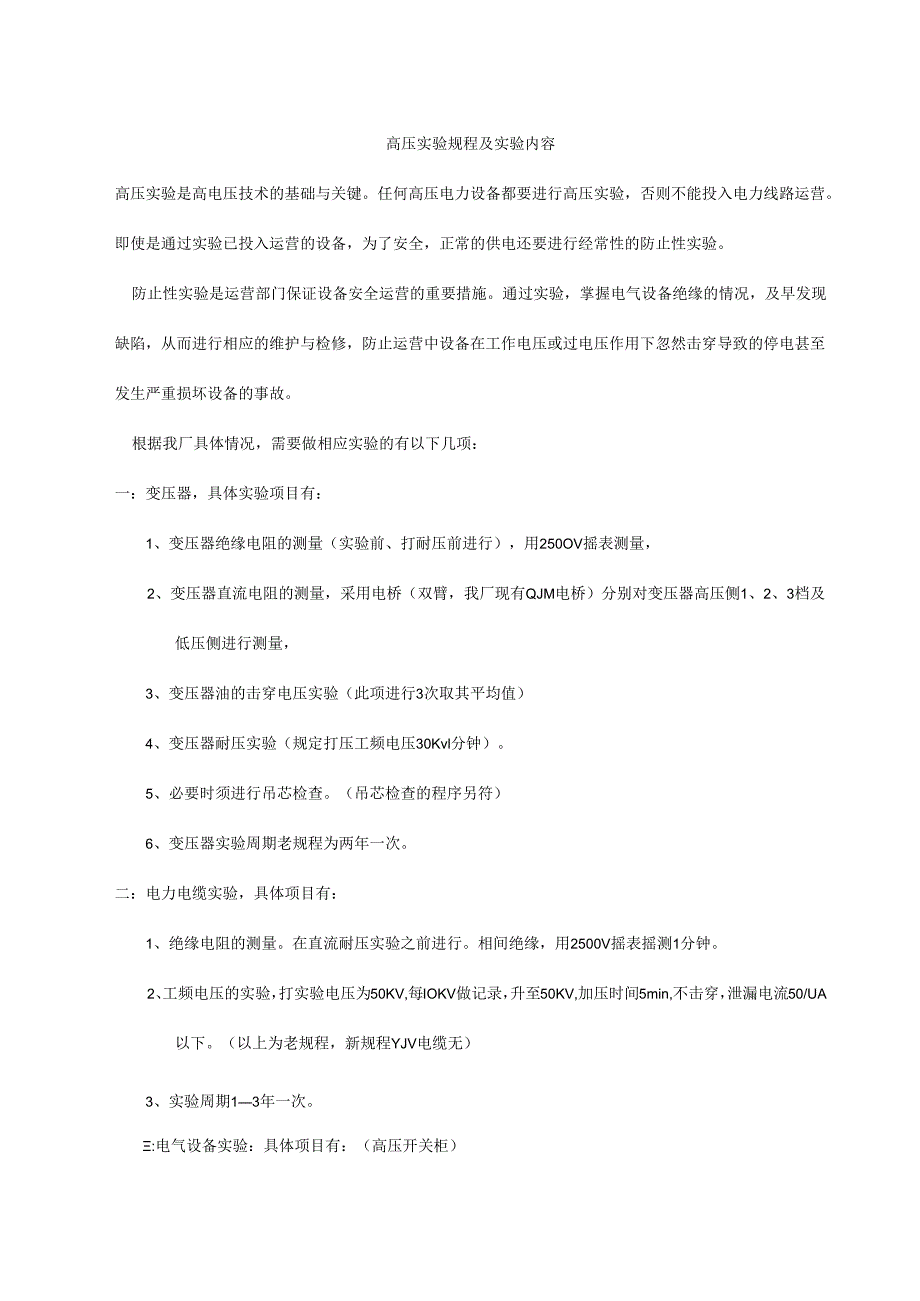

1、高压实验规程及实验内容高压实验是高电压技术的基础与关键。任何高压电力设备都要进行高压实验，否则不能投入电力线路运营。即使是通过实验已投入运营的设备，为了安全，正常的供电还要进行经常性的防止性实验。防止性实验是运营部门保证设备安全运营的重要措施。通过实验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运营中设备在工作电压或过电压作用下忽然击穿导致的停电甚至发生严重损坏设备的事故。根据我厂具体情况，需要做相应实验的有以下几项：一：变压器，具体实验项目有：1、变压器绝缘电阻的测量（实验前、打耐压前进行），用250OV摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有Q

2、JM电桥）分别对变压器高压侧1、2、3档及低压侧进行测量，3、变压器油的击穿电压实验（此项进行3次取其平均值）4、变压器耐压实验（规定打压工频电压30Kvl分钟）。5、必要时须进行吊芯检查。（吊芯检查的程序另符）6、变压器实验周期老规程为两年一次。二：电力电缆实验，具体项目有：1、绝缘电阻的测量。在直流耐压实验之前进行。相间绝缘，用2500V摇表摇测1分钟。2、工频电压的实验，打实验电压为50KV,每IOKV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/UA以下。（以上为老规程，新规程YJV电缆无）3、实验周期13年一次。:电气设备实验：具体项目有：（高压开关柜）1、绝缘电阻测

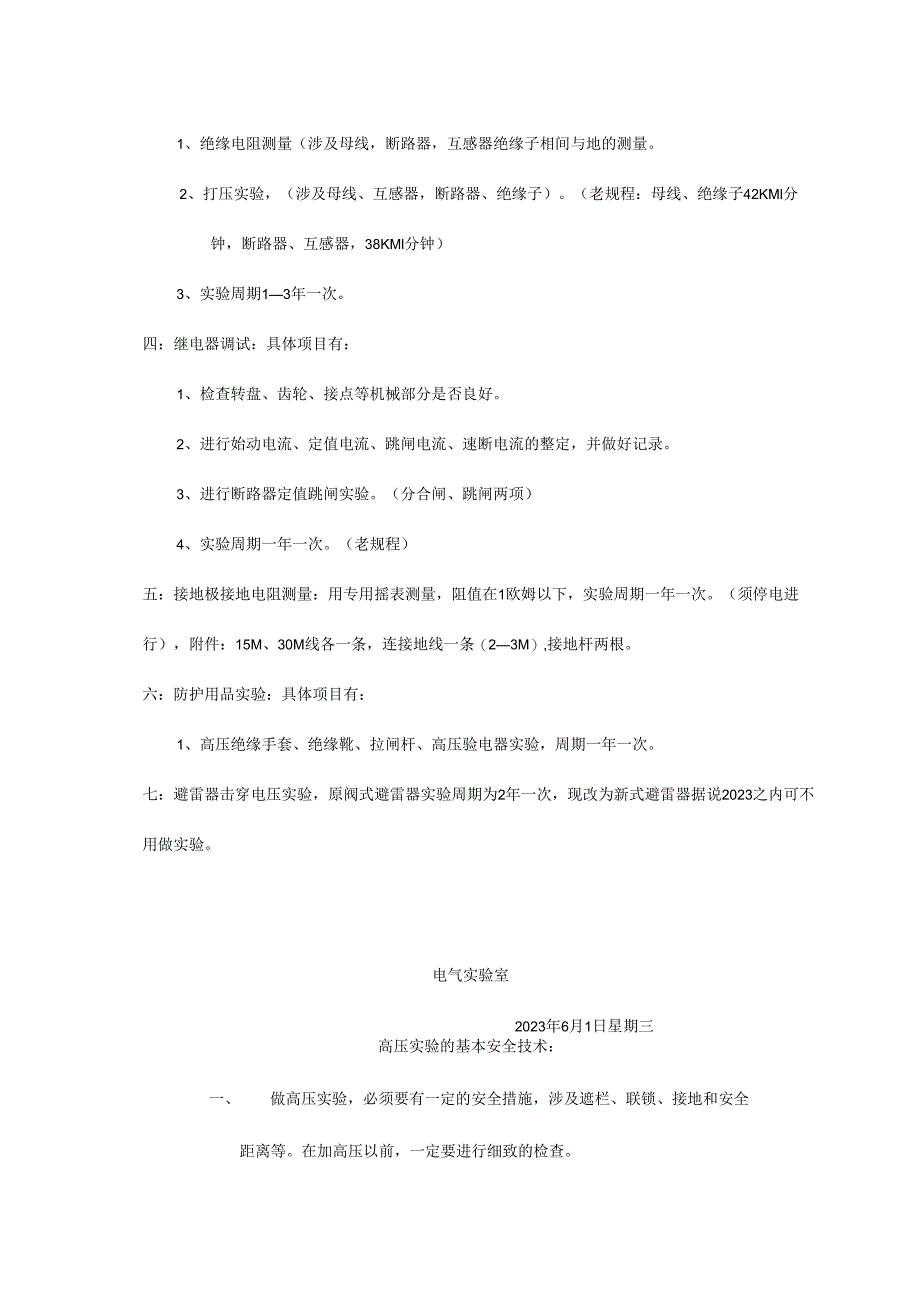

3、量（涉及母线，断路器，互感器绝缘子相间与地的测量。2、打压实验，（涉及母线、互感器，断路器、绝缘子）。（老规程：母线、绝缘子42KMl分钟，断路器、互感器，38KMl分钟）3、实验周期13年一次。四：继电器调试：具体项目有：1、检查转盘、齿轮、接点等机械部分是否良好。2、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。3、进行断路器定值跳闸实验。（分合闸、跳闸两项）4、实验周期一年一次。（老规程）五：接地极接地电阻测量：用专用摇表测量，阻值在1欧姆以下，实验周期一年一次。（须停电进行），附件：15M、30M线各一条，连接地线一条（23M）,接地杆两根。六：防护用品实验：具体项目有

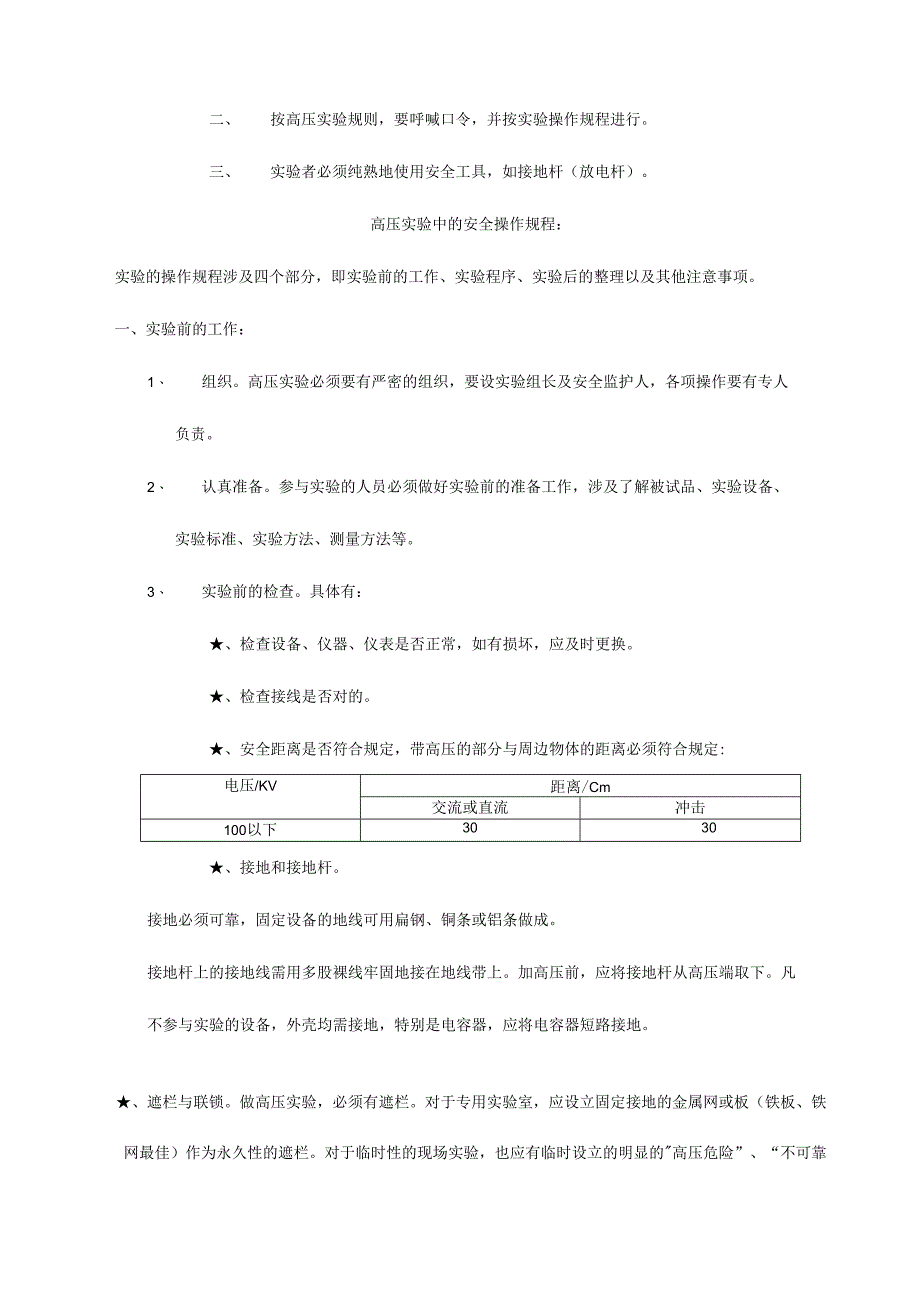

4、：1、高压绝缘手套、绝缘靴、拉闸杆、高压验电器实验，周期一年一次。七：避雷器击穿电压实验，原阀式避雷器实验周期为2年一次，现改为新式避雷器据说2023之内可不用做实验。电气实验室2023年6月1日星期三高压实验的基本安全技术：一、 做高压实验，必须要有一定的安全措施，涉及遮栏、联锁、接地和安全距离等。在加高压以前，一定要进行细致的检查。二、 按高压实验规则，要呼喊口令，并按实验操作规程进行。三、 实验者必须纯熟地使用安全工具，如接地杆（放电杆）。高压实验中的安全操作规程：实验的操作规程涉及四个部分，即实验前的工作、实验程序、实验后的整理以及其他注意事项。一、实验前的工作：1、 组织。高压实验必

5、须要有严密的组织，要设实验组长及安全监护人，各项操作要有专人负责。2、 认真准备。参与实验的人员必须做好实验前的准备工作，涉及了解被试品、实验设备、实验标准、实验方法、测量方法等。3、 实验前的检查。具体有：、检查设备、仪器、仪表是否正常，如有损坏，应及时更换。、检查接线是否对的。、安全距离是否符合规定，带高压的部分与周边物体的距离必须符合规定:电压/KV距离/Cm交流或直流冲击100以下3030、接地和接地杆。接地必须可靠，固定设备的地线可用扁钢、铜条或铝条做成。接地杆上的接地线需用多股裸线牢固地接在地线带上。加高压前，应将接地杆从高压端取下。凡不参与实验的设备，外壳均需接地，特别是电容器，

6、应将电容器短路接地。、遮栏与联锁。做高压实验，必须有遮栏。对于专用实验室，应设立固定接地的金属网或板（铁板、铁网最佳）作为永久性的遮栏。对于临时性的现场实验，也应有临时设立的明显的高压危险”、“不可靠近”标志的围栏。任何人必须在遮栏外，并不得向试区内探头、伸手。固定的高压实验室，还应装有必要的联锁装置，如门联锁、零位联锁等。调压设备应处在零位。、防止反击的保护应完好。当高压实验中有放电或进行冲击电压、冲击电流实验时，应装设防止反击的保护装置。i般可用电容、非线性电阻等保护，也可用过电压保护器（浪涌克制器）来保护。二、实验程序1、 做高压实验必须严厉、认真、精力集中。高压操作者的手不要离开跳闸按

7、钮，注意监视电表及现场，不得擅离职守。实验时，不得谈笑或进行其他的工作，假若要讨论问题，应先跳闸，暂停实验后进行。2、 呼喊口令。在进行几项重要操作时，操作者要分别呼喊“高压合闸“、“放电“、去掉接地杆”等口令，当监护人员批准并反复上述口令后，方能进行具体操作。3、 升压时，必须从零均匀缓慢地升压；做完实验，应使调压器退回零位。当试品放电、击穿或加压过程中出现异常现象时，应立即跳闸，随即将调压器退回零位。当对电气设备进行耐压实验时，若实验正常，实验完毕应先将调压器退回零位后再跳闸。4、 故障解决。当实验中发生故障时，应立即跳闸，随即将调压器退回零位。若为人身事故,应立即全力抢救，即进行人工呼吸

8、；若酿成火灾，应用灭火器扑火或报火警。5、 放电。实验完毕或更换试件时，应切断电源，将调压器退回零位并用接地杆对高压部位放电。当对电容器放电时，应先经电阻对电容器放电，然后再短路放电。三、实验后1、 实验完毕，应对电容器、高压部位充足放电，并将接地杆挂在高压设备上。2、 清理场地，保持实验场地整洁。四、其他注意事项3、 实验时，不得吸烟、点火。4、 发热、头晕、精神不佳、精神失常者，不得进行实验。5、 高压实验不得少于两人。五、高压实验其他安全问题当实验电压很高且连续时间较长时，还应注意一些安全问题，如电磁场对人体的作用、高压放电时的辐射、高压实验射产生的臭氧。高压实验具体操作方法：一、电力电

9、缆的实验：电力电缆在运营中，情况比较复杂，如存在过电流、过电压的作用、机械力的影响等，故运营中的电缆通过一段时间后，要进行一些检查性实验，即防止性实验。这样可以及早发现电缆的缺陷,采用补救措施。我国对电力电缆的防止性实验有明确的拟定，在电力行业D1./T5961996电力设备防止性实验规程中对各种电缆的防止性实验都有规定。对电缆的主绝缘作直流耐压实验或测量绝缘电阻时，应分别在每一相上进行。对一相进行实验或测量时，其他两相导体、金属屏蔽或金属套和铠装层一起接地。进行直流耐压实验时，应在实验电压升至规定值后Imin以及加压时间达成规定期测量泄漏电流。泄漏电流值和不平衡系数（最大值与最小值之比）只作

10、为判断绝缘状况的参考，不作为是否能投入运营的判据。但如发现泄漏电流与上次实验值相比有很大变化或泄漏电流不稳定、随实验电压的升高或加压时间的增长而急剧上升时，应查明因素。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高实验电压（以不超过产品标准规定的出厂实验直流电压为宜）或延长实验时间，拟定能否继续运营。耐压实验后，使导体放电时，必须通过每千伏约80K的限流电阻反复儿次放电直至无火花后，才允许直接接地放电。绝缘电阻一般可用兆欧表（即摇表），用于高压线路的摇表有250OV或500OV的摇表，我厂是用2500V摇表。从理论上讲，摇表的手摇速度与读数无关

11、，而事实上手摇速度太快或太慢时，将使读数误差增大，因此，规定摇表转速为120radmin,允许20%的偏差。使用摇表应注意：1、选择合适电压的摇表，6KV以上的试品一般都用250OV摇表，接线为：E接地，G接屏蔽,1.接线路。2、摇表的检查。先不接1.,摇动手柄，指针应指向“8”，再将1.与E短接，缓慢旋转手柄，指针应指向零。3、接好线后，摇动手柄，在15和60秒时分别读取R15和R60的电阻值，可得出吸取比K=R60o/R15oO4、对电容较大的试品，在实验快结束时，应设法在摇表仍处在额定转速时断开1.或E引线，以免摇表停止转动时，试品向摇表放电而冲击指针，导致摇表指针的损坏。5、实验完毕，

12、应先充足放电，把接地杆一直放在高压线路上，对电容较大的试品，放电时间应在2分钟以上，人才干触及。泄漏电流的测量：（略，可采用几种方法，我厂只具有一种）电力电缆具体实验方法：（针对IOKV电力电缆而言。）1、 用250OV摇表测量额定电压为IOKV的电力电缆的绝缘电阻，就像R15,R60的绝缘电阻值，并计算三相不平衡系数。2、 用直流高压电源测量电力电缆的泄漏电流，具体用何种实验电源，可视情况而定，并计算三相不平衡系数。测量泄漏电流的同时，进行直流耐压实验，电力电缆在出厂时也许进行交流耐压实验，而运营中的电缆进行防止性实验时，由于电缆为容性试品，大都采用直流耐压实验，实验电压值和实验时间：10K

13、V电缆的实验电压为直流50KV,泄漏电流50Ua,加压5min,并在直流耐压实验过程中，于0.25,0.5,0.75,1.0倍实验电压下各停留Imin,读取泄漏电流值（在实验电压下应读取Imin及5min泄漏电流值，电缆长度超过25Om时，泄漏电流可按长度适当增长。）3、 实验结果应符合规定，判断电缆的绝缘情况，重要判断泄漏电流值与电压、时间的关系，并与历史状态进行比较。4、 直流耐压实验后，应对电缆进行充足放电，然后用兆欧表再对电缆复测其绝缘电阻，检查电缆有无贯穿性缺陷。5、 对电力电缆进行泄漏电流测量及耐压实验时，宜采用负极性直流进行实验，因素是：潮气和水分是影响电缆质量的关键，由于水分有

14、电渗析现象，即水分在电场中具有正离子的性质，当电缆缆芯加负极性高压时，水分易吸附在高压极周边，因而易检测出电缆的故障，否则水分将渗析到电缆的外皮，这样不易发现电缆的故障，所以，般都采用负极性高压。二、电力变压器的部分实验根据（DlJT5961996防止性实验规程）规定，有关电力变压器绝缘电阻的规定如下所示：项目周期规定说明绝阻比利指绘缘吸或阂数1、13年或自行规定2、大修后3、必要时1、绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化2、吸取比（10-30范围）不低于1.3或极化指数不低于1.51、采用2500V或5000V兆欧表2、测量前被试绕组应充足放电3、测量温度以顶层油温为准

15、，尽量使每次测量温度相近4、尽量在油温低于50时测量，不同温度绝缘电阻值一般可按下式换算R2Rl1.5（tl12）/10式中Rl,R2分别为温度tl,t2的绝缘电阻5、吸取比和极化指数不进行温度换算所谓吸取比，就是在同一次实验中，Imin时的绝缘电阻值与15s时的绝缘电阻值之比。对未受潮的变压器，吸取比应在1.32范围内，电气设备受潮时，此比值近于1。对电容特大的试品，可用极化指数，即在同一次实验中，IOmin时的近于电阻值与Imin时的绝缘电阻值之比表达。测量吸取比和极化指数，可容易判断绝缘受潮的情况，由于，当绝缘干燥时，其充电时间常数大，施加直流电压后，电荷将慢慢充满，而绝缘受潮时，其绝缘电阻值小，所以充电时间少。直流实验只能测量出绝缘电导的情况，对于运营在交流电路中的绝缘，由于极化等因素的影响，还需进行交流实验。以上是变压器直流电阻的测量。根据我厂实际情况下面是变压器的实验内容及方法： 、变压器绝缘电阻值的测量：用2500V摇表分别摇测变压器高压、低压对地的绝缘电阻值，并做记录，即高压对低压及地、低压对高压及地，绝缘电阻值应较大最佳。 、变压器油取样于试杯中，准备打击穿电压实验。（后面具
