不同钢种焊接时焊条的选择.docx

《不同钢种焊接时焊条的选择.docx》由会员分享，可在线阅读，更多相关《不同钢种焊接时焊条的选择.docx（12页珍藏版）》请在第壹文秘上搜索。

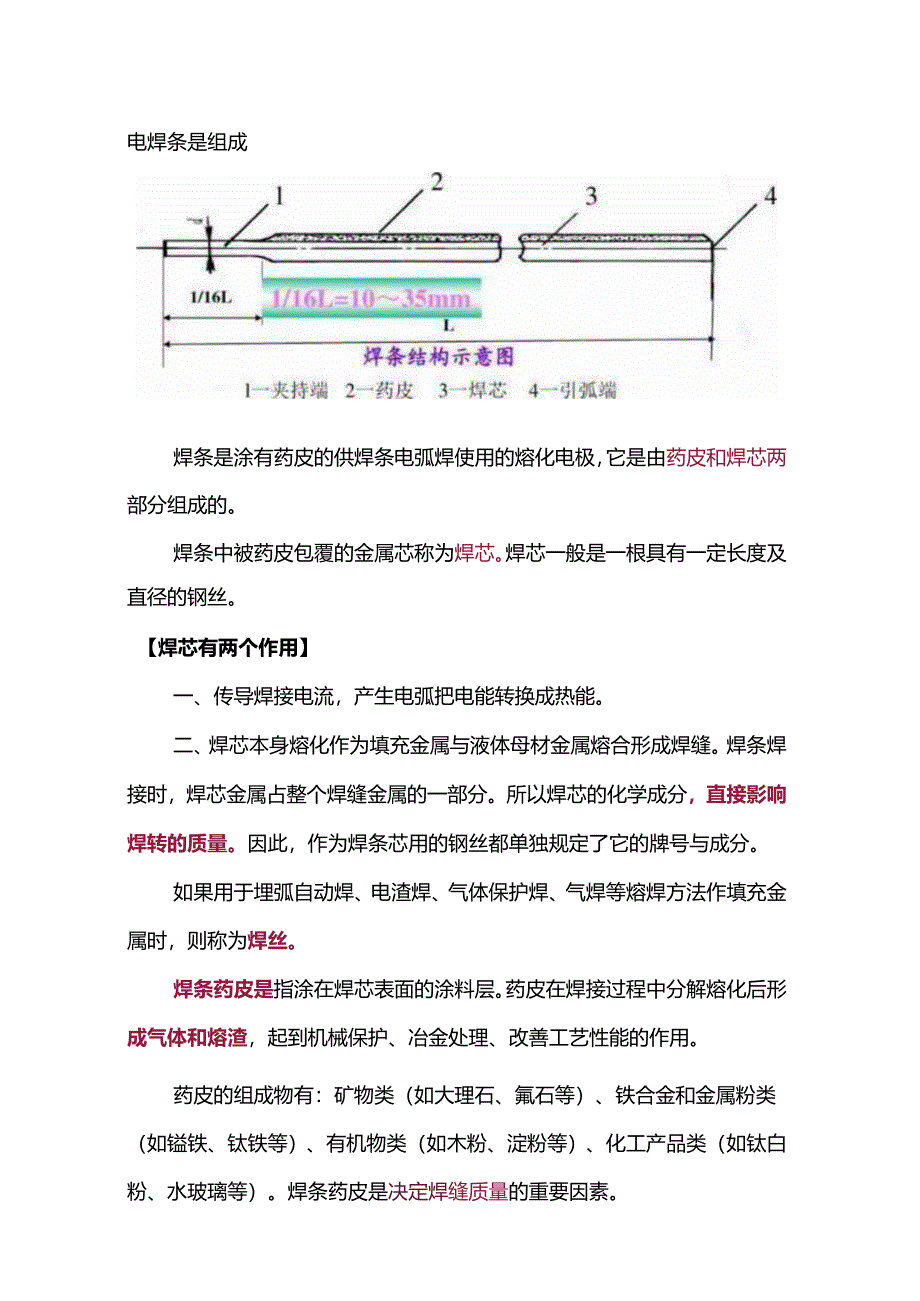

1、电焊条是组成焊条是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。焊条中被药皮包覆的金属芯称为焊芯。焊芯一般是一根具有一定长度及直径的钢丝。【焊芯有两个作用】一、传导焊接电流，产生电弧把电能转换成热能。二、焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。焊条焊接时，焊芯金属占整个焊缝金属的一部分。所以焊芯的化学成分，直接影响焊转的质量。因此，作为焊条芯用的钢丝都单独规定了它的牌号与成分。如果用于埋弧自动焊、电渣焊、气体保护焊、气焊等熔焊方法作填充金属时，则称为焊丝。焊条药皮是指涂在焊芯表面的涂料层。药皮在焊接过程中分解熔化后形成气体和熔渣，起到机械保护、冶金处理、改善工

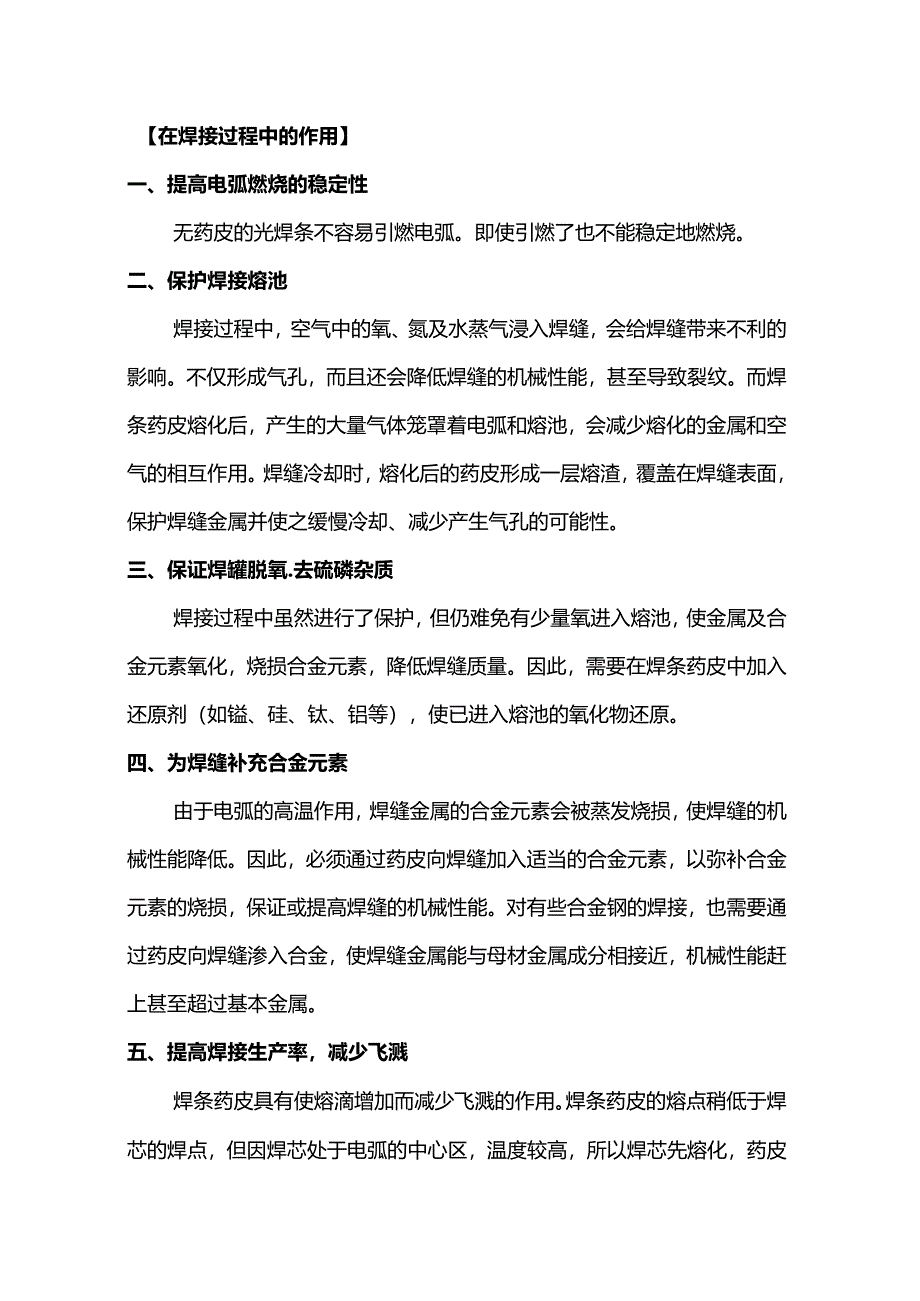

2、艺性能的作用。药皮的组成物有：矿物类（如大理石、氟石等）、铁合金和金属粉类（如镒铁、钛铁等）、有机物类（如木粉、淀粉等）、化工产品类（如钛白粉、水玻璃等）。焊条药皮是决定焊缝质量的重要因素。【在焊接过程中的作用】一、提高电弧燃烧的稳定性无药皮的光焊条不容易引燃电弧。即使引燃了也不能稳定地燃烧。二、保护焊接熔池焊接过程中，空气中的氧、氮及水蒸气浸入焊缝，会给焊缝带来不利的影响。不仅形成气孔，而且还会降低焊缝的机械性能，甚至导致裂纹。而焊条药皮熔化后，产生的大量气体笼罩着电弧和熔池，会减少熔化的金属和空气的相互作用。焊缝冷却时，熔化后的药皮形成一层熔渣，覆盖在焊缝表面，保护焊缝金属并使之缓慢冷却、

3、减少产生气孔的可能性。三、保证焊罐脱氧.去硫磷杂质焊接过程中虽然进行了保护，但仍难免有少量氧进入熔池，使金属及合金元素氧化，烧损合金元素，降低焊缝质量。因此，需要在焊条药皮中加入还原剂（如镒、硅、钛、铝等），使已进入熔池的氧化物还原。四、为焊缝补充合金元素由于电弧的高温作用，焊缝金属的合金元素会被蒸发烧损，使焊缝的机械性能降低。因此，必须通过药皮向焊缝加入适当的合金元素，以弥补合金元素的烧损，保证或提高焊缝的机械性能。对有些合金钢的焊接，也需要通过药皮向焊缝渗入合金，使焊缝金属能与母材金属成分相接近，机械性能赶上甚至超过基本金属。五、提高焊接生产率，减少飞溅焊条药皮具有使熔滴增加而减少飞溅的作

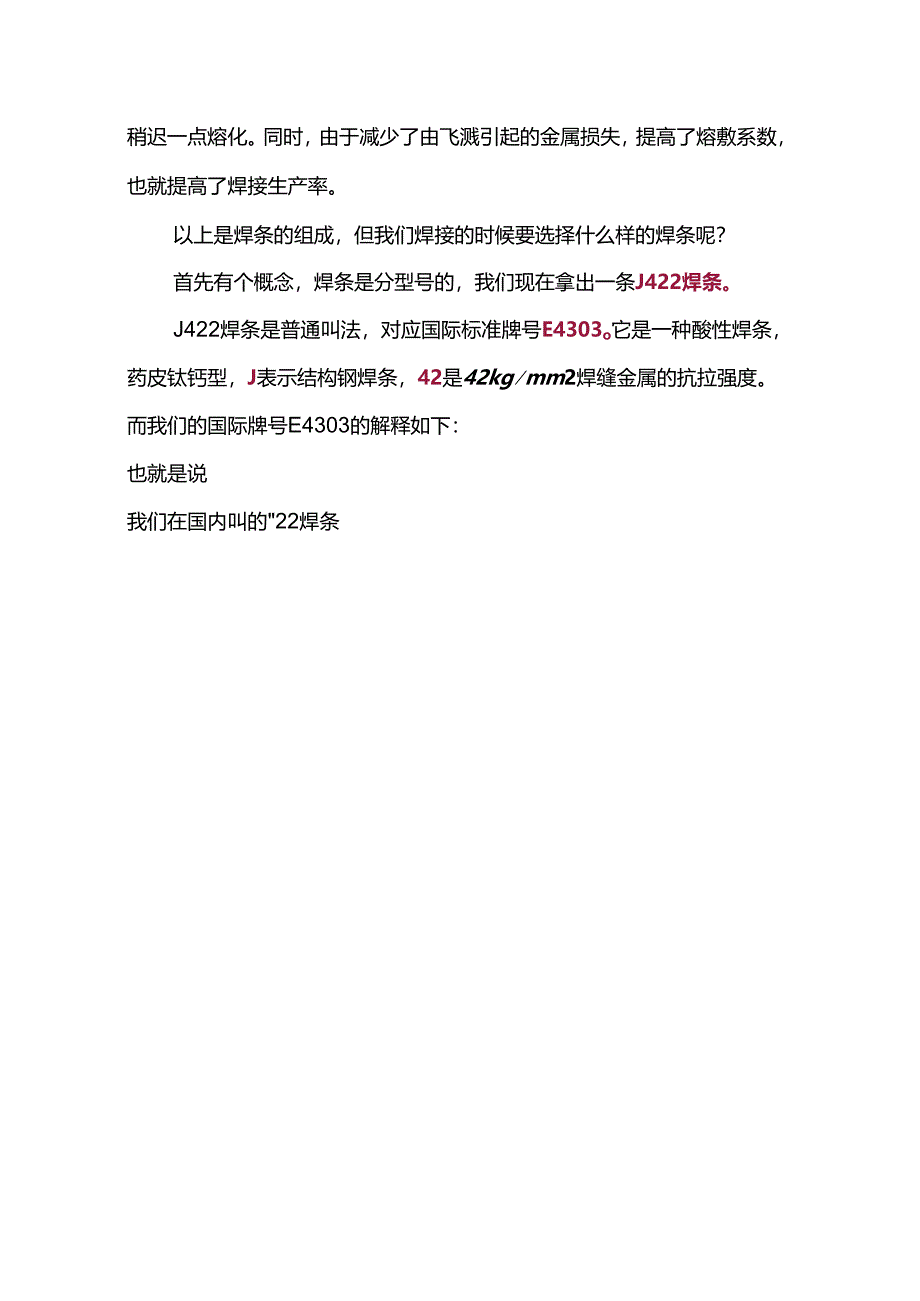

4、用。焊条药皮的熔点稍低于焊芯的焊点，但因焊芯处于电弧的中心区，温度较高，所以焊芯先熔化，药皮稍迟一点熔化。同时，由于减少了由飞溅引起的金属损失，提高了熔敷系数，也就提高了焊接生产率。以上是焊条的组成，但我们焊接的时候要选择什么样的焊条呢？首先有个概念，焊条是分型号的，我们现在拿出一条J422焊条。J422焊条是普通叫法，对应国际标准牌号E4303o它是一种酸性焊条，药皮钛钙型，J表示结构钢焊条，42是42kgmm2焊缝金属的抗拉强度。而我们的国际牌号E4303的解释如下：也就是说我们在国内叫的22焊条在国际上叫E4303他们是一样的焊条型号！举例一些型号对应牌号爱号牌号型号牌号E4303J42

5、2E5003J502E4316J426E5015J507E5016J506E6016J606E6015J607E7015J707奇用焯条坦号与牌号对照这边给大家总结一下粗暴的选择标准。常用焊条牌号是厂家或行业自定的，而型号是国际通用的，种类繁多，国产约有300多种。在同一类型中，根据不同特性分成不同的型号。某一型号的焊条可能有一个或几个品种。同一型号的焊条在不同的焊条往往可有不同的牌号。普通焊条主要由如下几种：(1)对低碳钢结构件，一般选用钛钙型的E4303(J422)或E5023(J502)焊条；(2)对要求塑性、韧性及抗裂性较高的重要结构件，选用低氢型E4315(J427)或E5015(J

6、507)焊条。当使用交流焊机焊接时，可选用交直流两用低氢型E4316(J426)或E5016(J506)焊条。(3)对要求焊缝表面美观、光滑的薄板构件，最好选用钛型E4313(J421)焊条。(4)对无法很好地消除油锈等脏物和要求溶深较大的焊接构件，最好选用氧化铁型E4320(J424)焊条。(5)对在大量立焊缝的焊接构件，在条件允许时，可选用专门立向下焊的电焊条，如E4300(J420)焊条。以上是根据用途来区分的普通常用焊条，如根据焊条直径分，则焊条直径取决于焊件厚度来决定，焊条根据其焊芯的大小，通常分为2、2.5x3.2.4、5、6毫米等几种，使用最多的普通的是2.5、3.2、4毫米3种

7、.大概的直径与焊接电流如下：焊条直径(mmpIG2Q2.%324.25.36.(k焊接电源(Aa254044065,“508(k10013816021d227(k2605(X另外，根据焊件厚度选择焊条直径的方法：(1)焊件厚度4毫米，选用焊条直径不超过焊件厚度。(2)焊件厚度412毫米，选用焊条直径34毫米。(3)焊件厚度12毫米，焊条直径4毫米。以结构钢为例：牌号,编制法结XXX,结为结构钢焊条,第3个数字,代表药皮类型,焊接电流要求,第1、2数：代表焊缝金属抗拉强度.J507J代表结构钢焊条50代表焊缝金属的抗拉强度不低于490MPa7代表低氢型药皮,直流焊条的型号是按国家有关标准与国际标

8、准确定的.以结构钢为例,型号编制法为字母E表示焊条,第一、二位表示熔敷金属最小抗拉强度，第三位数字表示焊条的焊接位置,第三、四位数字表示焊接电流种类及药皮类型.E4315中：E:表示焊条43:熔敷金属抗拉强度的最小值1:表示试用与全位置焊5:表示药皮为低氢纳型,并可采用直流反接常用的结构钢焊条有21、22、23、24、J506、J507o例如焊接20Mn,Q235等低碳钢或抗拉强度在400MPa左右的钢就可以选用E43系列焊条。而焊16Mn,16Mng等抗拉强度在500MPa范围的钢，选用E50系列焊条就行了（IMPa约等于10公斤的力）。下面给大家举例个解答题现在我们举个例子焊接材料为Q23

9、5,5毫米厚的钢铁我们应该怎么选择呢？（答案都在文章上面的数据可以查询）首先Q235是低碳钢且屈服强度为235Mpa,抗拉强度为370500Mpao所以我们可以选择E43系列的焊条，由于工件要求不高所以我们可以选择E430或者E431全位置焊接。最后因为是低碳钢选择符号为3钛钙型药皮然后5毫米厚的材料我们应该选择直径3.2的焊条。直接为3.2的焊条我们选择的电流大小是100130A得出我们应该使用E4303、直径为3.2的焊条电流为IlOA左右进行焊接。最后，再给大家一张看的懂就很好用，看不懂也没办法的表格同种金属材料间焊接钢岩焊条备注I牌号型号Q235、10、20J422J426J427E4

10、303E4316E4315F结构用J422,形状复杂，刚性大,大厚度焊件用J426,J427;Q235C、Q235-D用J426、J42720R：20gJ426J427E4316E431516MnRJ502J506J507J506RJ507RE5003E5016E5015E5016-GE5015-G一般情况下选用前三种焊条，当对理谴韧性要求较高时，可选用后两种焊条15MnVRJ506RJ507RJ556J557E5016-GE5015-GE5516-GE5515-G当板屋较大时，可选用前两种焊条15MnVNRJ556J557J557MOVJ606J607E5516-GE5515-GE5515-

11、GE6016-D1E6015-D1一股情况下选用前三种焊条，当结构刚性较小，强度要求较高时可选用后两种焊条J606E6016-D1大刚性厚板结构可用超低氢高韧性J607E6015-D1理条或含Ni岸条；焊前预淤15018MMNbRJ606RHE6016-G250,焊后或中断焊接时,要立J607RHE6015-G即进行250350C后热处理，焊后J607NiE6015-G进行消除应力热处理J606E6016-D1焊前预热150200C,焊后进行13MNiMoNbRJ607E6015-D1350400C消氢处理，J607NiE6015-GJ606RHE6016-G07MnCrMoVRJ607RHE

12、6015-G岸前预热160200C,焊后进行15CrMoRR302E5503-B2675705C回火处理fR302主要14CrMoRR307E5515-B2用于盖面焊接焊前预热250300C,焊后进行R312E5503-B2-V12Cr1MoVR317E5515-B2-V715745C回火处理,R312主要用于盖面焊接悻前预热160200C,焊后进行R402E6000-B312Cr2Mo1R407E6015-B3675705C回火处理fR402主要用于盖面悻接J506RHE5016-GJ507RHE5015-G16MnDRJ507NiTiBE5015-GW507E5015-G15MnNiDRW

13、607E5015-G悻后进行600650回火处理.消09MnNiDRW607HE5515-C1除焊接应力，可以降/阳氐温钢理接产品的脆断倾向09Mn2VDRW707E5015-G09MnTiCuReDRW707NiE5515-C1W907NiE5515-C206MnNbDRW107NiE5015-C21.A102E308-160Cr18Ni9A102AE308-17A107E308-15A002E3081.-1600Cr19nl10A002AE3081.-170Cr18Ni10TiA002ME308MO1.-160Cr18Ni11NbA132E347-161Cr18Ni9TiA132AE347

14、-17A137E347-15A202E316-160Cr17Ni12Mo2A207E316-15A212E318-160C119Ni13Mo3A242E317-16不同钢号材料相理推荐选用焊条接头钢号焊条牌号型WQ235-A+16MnJ422E430320、20R+16Mn%16MnRCJ427J507E4315E5015Q235-A+18MnMoNbRJ427J507E4315E501516MnR+18MnMONbRJ507E5015Q235A+15CrM0J427E431516MR+15CrM020、20R.16Mn+12Cr1MVJ507E5015Q235A+0Cr18Ni10Ti20R+0Cr18Ni10Ti16M
