供水管道的防腐措施.docx

《供水管道的防腐措施.docx》由会员分享，可在线阅读，更多相关《供水管道的防腐措施.docx（4页珍藏版）》请在第壹文秘上搜索。

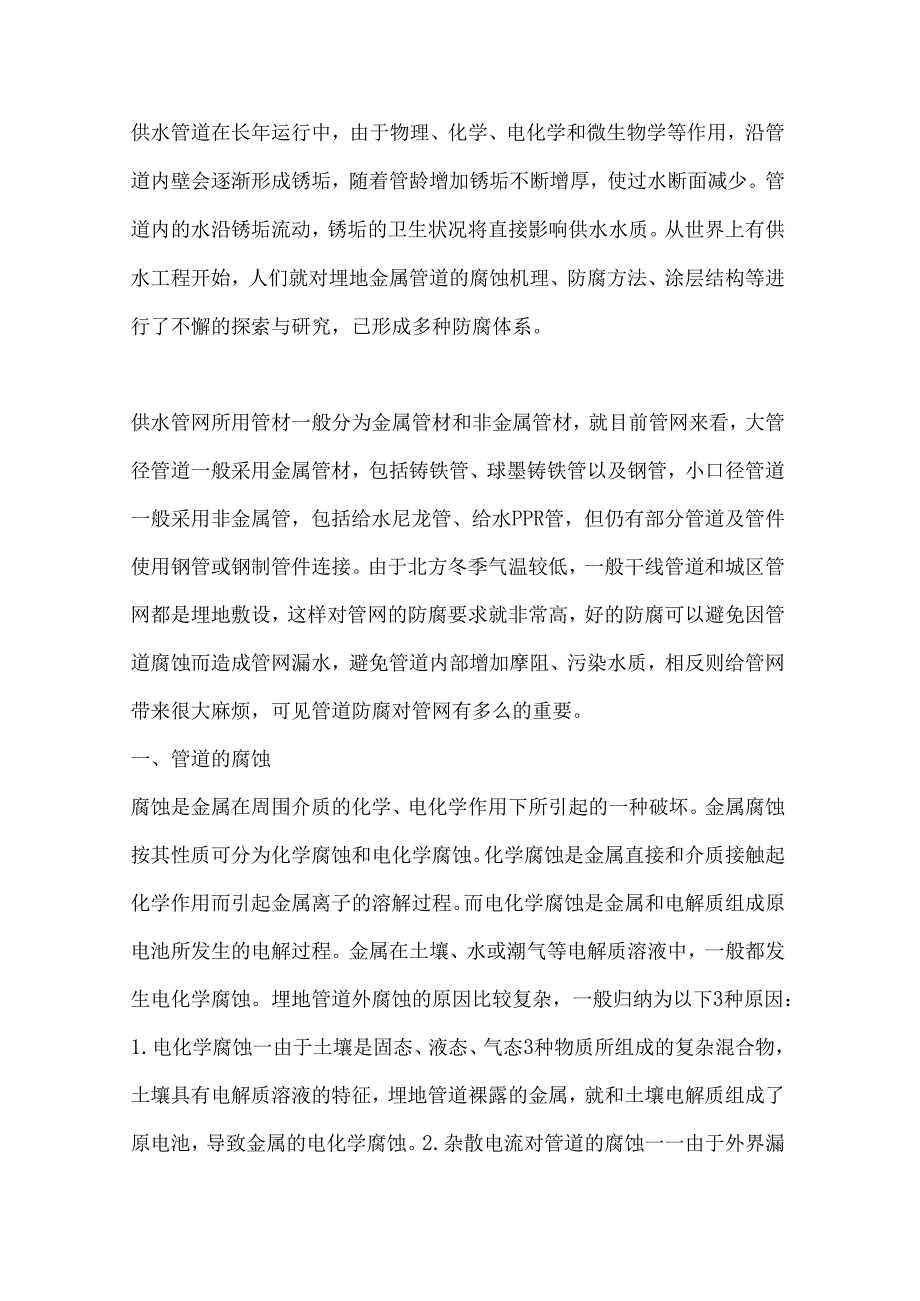

1、供水管道在长年运行中，由于物理、化学、电化学和微生物学等作用，沿管道内壁会逐渐形成锈垢，随着管龄增加锈垢不断增厚，使过水断面减少。管道内的水沿锈垢流动，锈垢的卫生状况将直接影响供水水质。从世界上有供水工程开始，人们就对埋地金属管道的腐蚀机理、防腐方法、涂层结构等进行了不懈的探索与研究，已形成多种防腐体系。供水管网所用管材一般分为金属管材和非金属管材，就目前管网来看，大管径管道一般采用金属管材，包括铸铁管、球墨铸铁管以及钢管，小口径管道一般采用非金属管，包括给水尼龙管、给水PPR管，但仍有部分管道及管件使用钢管或钢制管件连接。由于北方冬季气温较低，一般干线管道和城区管网都是埋地敷设，这样对管网的

2、防腐要求就非常高，好的防腐可以避免因管道腐蚀而造成管网漏水，避免管道内部增加摩阻、污染水质，相反则给管网带来很大麻烦，可见管道防腐对管网有多么的重要。一、管道的腐蚀腐蚀是金属在周围介质的化学、电化学作用下所引起的一种破坏。金属腐蚀按其性质可分为化学腐蚀和电化学腐蚀。化学腐蚀是金属直接和介质接触起化学作用而引起金属离子的溶解过程。而电化学腐蚀是金属和电解质组成原电池所发生的电解过程。金属在土壤、水或潮气等电解质溶液中，一般都发生电化学腐蚀。埋地管道外腐蚀的原因比较复杂，一般归纳为以下3种原因：1.电化学腐蚀一由于土壤是固态、液态、气态3种物质所组成的复杂混合物，土壤具有电解质溶液的特征，埋地管道

3、裸露的金属，就和土壤电解质组成了原电池，导致金属的电化学腐蚀。2.杂散电流对管道的腐蚀一一由于外界漏电影响，土壤中有杂散电流通过管道，因而发生电解作用，使管道腐蚀。3.细菌作用引起的腐蚀一一据研究，微生物参与腐蚀的过程中，不同种类细菌的腐蚀行为，条件各不相同。对埋地管道腐蚀调查与研究表明，埋地管道外壁绝缘层的损坏是造成管道遭受土壤腐蚀的主要原因，为了保证管线长期安全生产，针对土壤腐蚀的特点，可以从以下几个途径来制止腐蚀的发生和降低腐蚀程度：（1）选用耐腐蚀的管材；（2）增加管道与土壤之间的过渡电阻，减小腐蚀电流，如采用石油沥青、煤焦油瓷漆、粘胶带、环氧粉末、三层PE等绝缘层，使绝缘层电阻较大，

4、绝缘层的致密性很好（无针孔），从而把腐蚀电流减少到最小程度；（3）采用电法保护（阴极保护和牺牲阳极保护）,一般电法保护应与绝缘层保护相结合，以减小保护电流的消耗。二、管道的防腐国内过去多采用石油沥青防腐层，近年来，我国陆续研究开发了聚乙烯夹克（两层结构）、熔结环氧粉末涂层、聚乙烯胶粘带和煤焦油瓷漆等防腐技术，取得了较好的防腐效果。但在实际应用中，也暴露出这些防腐技术的不足之处，如两层结构聚乙烯夹克的粘结性较差，熔结环氧粉末层的机械性能较低，煤焦油瓷漆的环境污染问题以及聚乙烯胶粘带的施工质量难以保证等，因此，欧洲一些国家于上世纪80年代以来，研究开发并成功应用了溶解环氧/挤出聚乙烯三层结构防腐涂

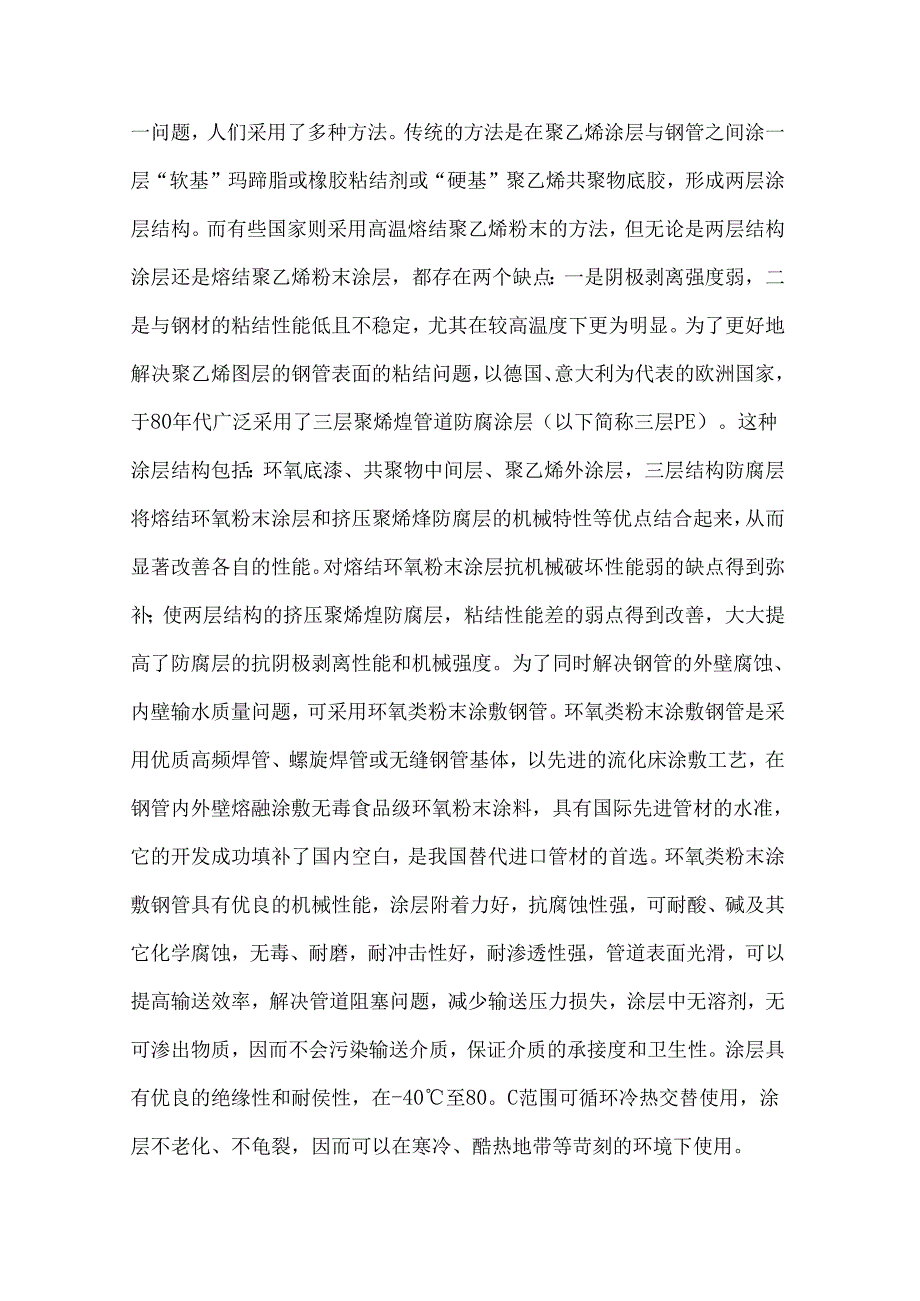

5、层技术，这是目前国际上认为最先进的管道外防腐技术。挤出聚乙烯包覆涂层，以其优异的物理机械性能，良好的耐化学腐蚀性能，极低的水、氧渗透性和低环境污染，被公认是当前最有发展前途的防腐材料之一。但是，非极性的聚乙烯涂层与极性的钢管表面粘接性差，为了解决这一问题，人们采用了多种方法。传统的方法是在聚乙烯涂层与钢管之间涂一层“软基”玛蹄脂或橡胶粘结剂或“硬基”聚乙烯共聚物底胶，形成两层涂层结构。而有些国家则采用高温熔结聚乙烯粉末的方法，但无论是两层结构涂层还是熔结聚乙烯粉末涂层，都存在两个缺点：一是阴极剥离强度弱，二是与钢材的粘结性能低且不稳定，尤其在较高温度下更为明显。为了更好地解决聚乙烯图层的钢管表

6、面的粘结问题，以德国、意大利为代表的欧洲国家，于80年代广泛采用了三层聚烯煌管道防腐涂层（以下简称三层PE）。这种涂层结构包括：环氧底漆、共聚物中间层、聚乙烯外涂层，三层结构防腐层将熔结环氧粉末涂层和挤压聚烯烽防腐层的机械特性等优点结合起来，从而显著改善各自的性能。对熔结环氧粉末涂层抗机械破坏性能弱的缺点得到弥补；使两层结构的挤压聚烯煌防腐层，粘结性能差的弱点得到改善，大大提高了防腐层的抗阴极剥离性能和机械强度。为了同时解决钢管的外壁腐蚀、内壁输水质量问题，可采用环氧类粉末涂敷钢管。环氧类粉末涂敷钢管是采用优质高频焊管、螺旋焊管或无缝钢管基体，以先进的流化床涂敷工艺，在钢管内外壁熔融涂敷无毒食

7、品级环氧粉末涂料，具有国际先进管材的水准，它的开发成功填补了国内空白，是我国替代进口管材的首选。环氧类粉末涂敷钢管具有优良的机械性能，涂层附着力好，抗腐蚀性强，可耐酸、碱及其它化学腐蚀，无毒、耐磨，耐冲击性好，耐渗透性强，管道表面光滑，可以提高输送效率，解决管道阻塞问题，减少输送压力损失，涂层中无溶剂，无可渗出物质，因而不会污染输送介质，保证介质的承接度和卫生性。涂层具有优良的绝缘性和耐侯性，在-40至80。C范围可循环冷热交替使用，涂层不老化、不龟裂，因而可以在寒冷、酷热地带等苛刻的环境下使用。三、管道的防腐工艺管道涂敷：对埋地金属管道进行外壁涂敷，可明显提高管道寿命。1.除锈工艺。除锈工艺

8、较之其他防腐工艺更为简便，只需用砂纸、钢丝刷或电动砂轮机将被涂工件表面浮锈、焊渣、油污及疏松物除去，擦净达到平整干燥既可施涂。需要强调的是被涂工件表面浮锈、油污等杂物必须除净，否则会影响涂料的附着力和涂敷质量。2.涂敷工艺。可采用刷涂、喷涂、滚涂等方法施涂。a.普通防腐型（两底两面）。一道底漆一一道底漆f一道面漆f一道面漆。干膜厚度约100Umob.加强防腐型（一布三油）。一道底漆一一层玻璃纤维布一二道面漆。干膜厚约200moc.重加强防腐型（两布四油）。一道底漆一一层玻璃纤维布f一道底漆f一层玻璃纤维布f二道面漆。干膜厚度约300mod.特加强防腐型（三布四油）。一道底漆+连续缠绕两层玻璃纤维布f一道底漆一一层玻璃纤维布f一道底漆f二道面漆。干膜厚度约450mo或一道底漆f一层玻璃纤维布f一道底漆一一层玻璃纤维布一一道底漆f一层玻璃纤维布f两道面漆，干膜厚度约450mo
