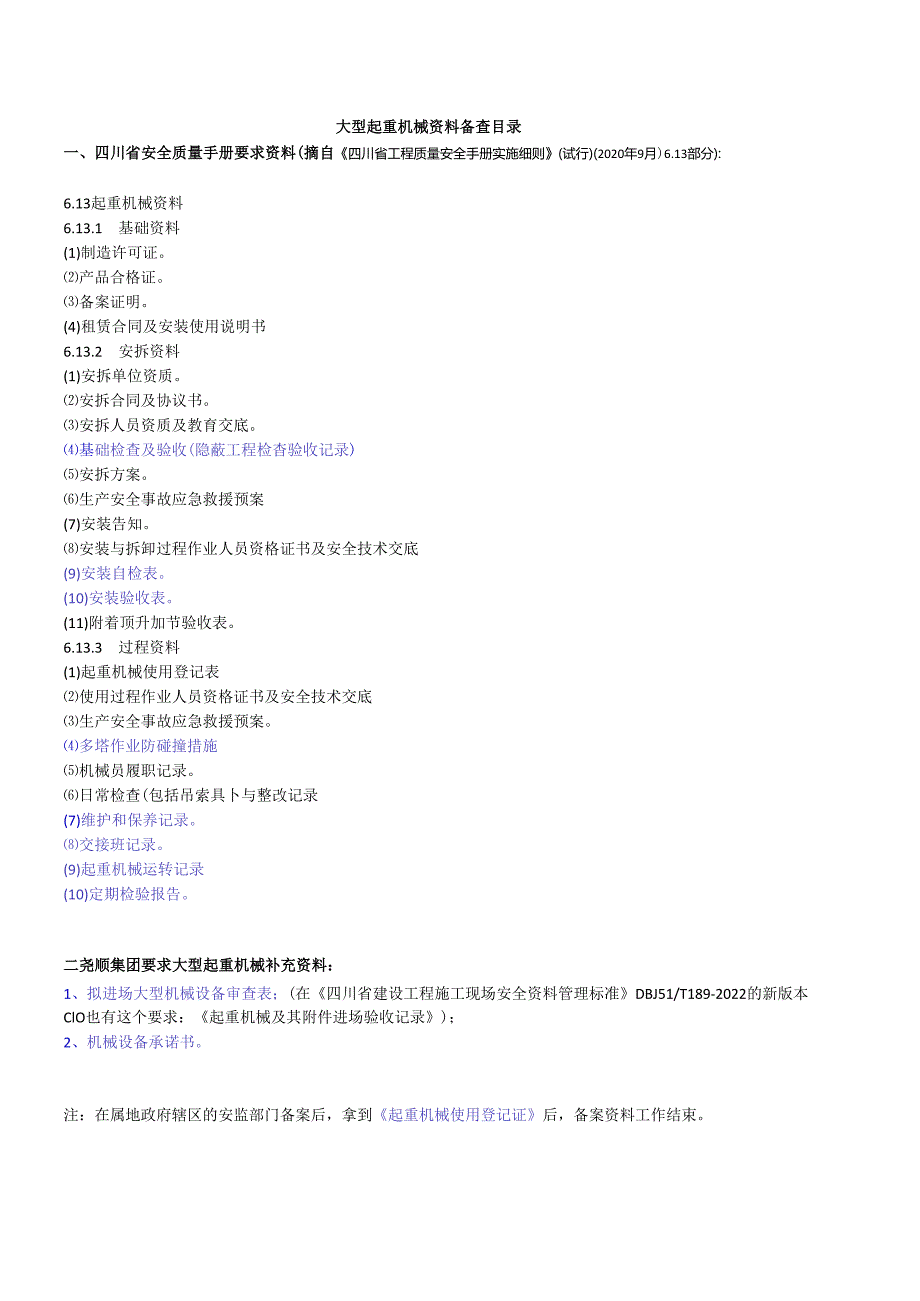

1、大型起重机械资料备查目录一、四川省安全质量手册要求资料(摘自四川省工程质量安全手册实施细则(试行)(2020年9月)6.13部分):6.13起重机械资料6.13.1 基础资料(1)制造许可证。产品合格证。备案证明。(4)租赁合同及安装使用说明书6.13.2 安拆资料(1)安拆单位资质。安拆合同及协议书。安拆人员资质及教育交底。基础检查及验收(隐蔽工程检杳验收记录)安拆方案。生产安全事故应急救援预案(7)安装告知。安装与拆卸过程作业人员资格证书及安全技术交底(9)安装自检表。(10)安装验收表。(11)附着顶升加节验收表。6.13.3 过程资料(1)起重机械使用登记表使用过程作业人员资格证书及安

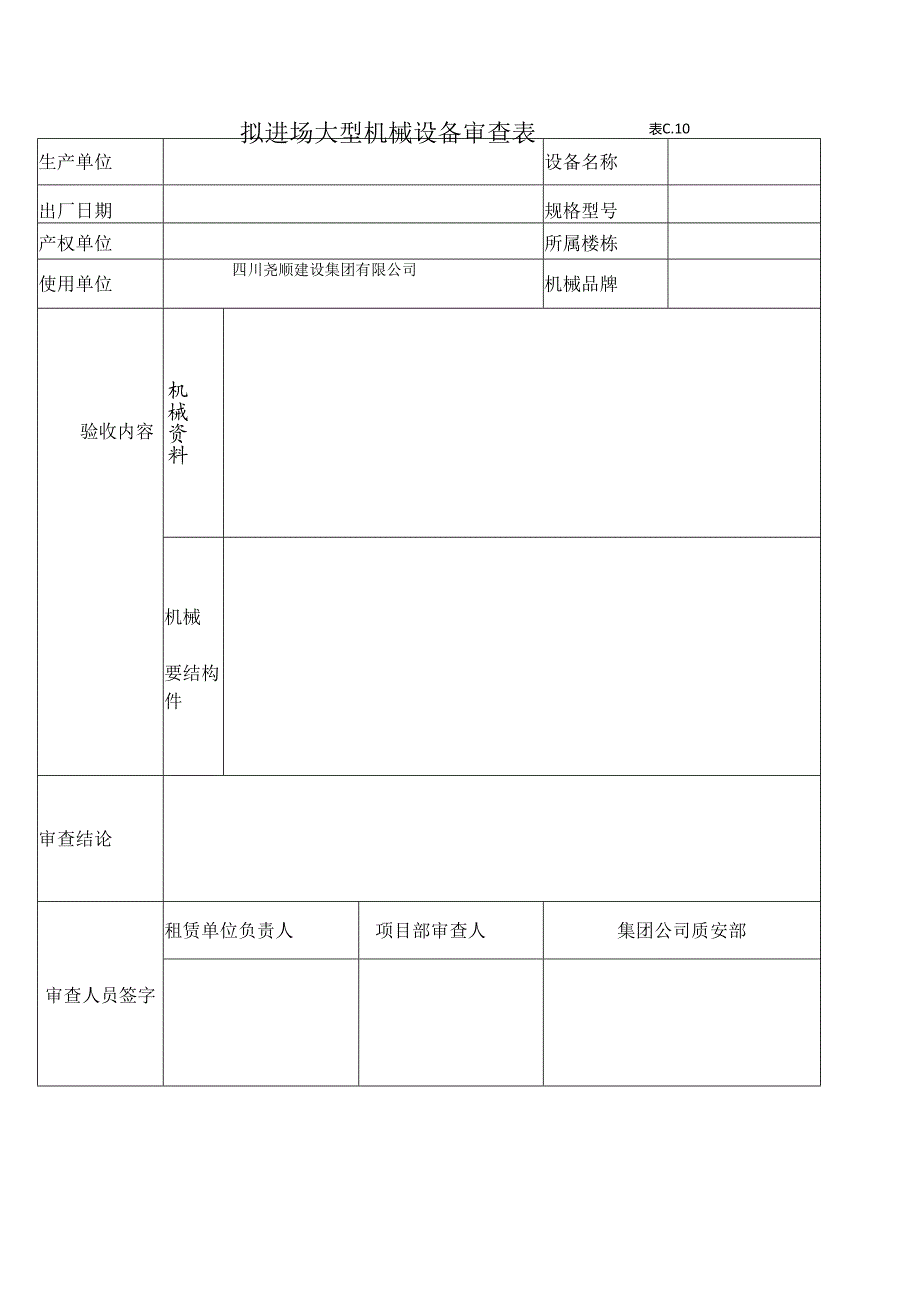

2、全技术交底生产安全事故应急救援预案。多塔作业防碰撞措施机械员履职记录。日常检查(包括吊索具卜与整改记录(7)维护和保养记录。交接班记录。(9)起重机械运转记录(10)定期检验报告。二尧顺集团要求大型起重机械补充资料：1、拟进场大型机械设备审查表；(在四川省建设工程施工现场安全资料管理标准DBJ51/T189-2022的新版本ClO也有这个要求：起重机械及其附件进场验收记录)；2、机械设备承诺书。注：在属地政府辖区的安监部门备案后，拿到起重机械使用登记证后，备案资料工作结束。生产单位设备名称出厂日期规格型号产权单位所属楼栋使用单位四川尧顺建设集团有限公司机械品牌验收内容机械资料机械要结构件审查结

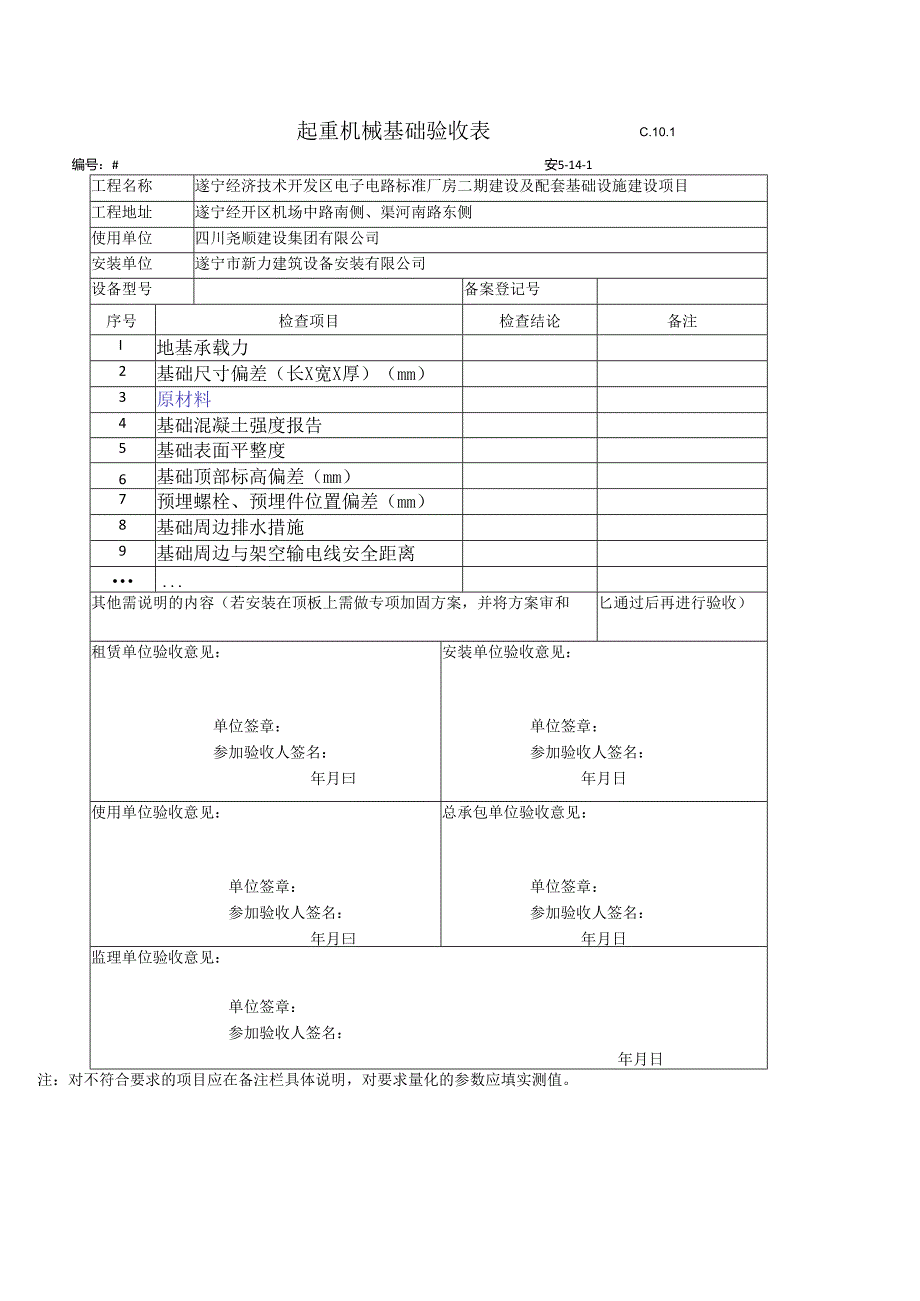

3、论审查人员签字租赁单位负责人项目部审查人集团公司质安部表C.10拟进场大型机械设备审查表起重机械基础验收表C.10.1编号：#安5-14-1工程名称遂宁经济技术开发区电子电路标准厂房二期建设及配套基础设施建设项目工程地址遂宁经开区机场中路南侧、渠河南路东侧使用单位四川尧顺建设集团有限公司安装单位遂宁市新力建筑设备安装有限公司设备型号备案登记号序号检查项目检查结论备注I地基承载力2基础尺寸偏差（长X宽X厚）（mm）3原材料4基础混凝土强度报告5基础表面平整度6基础顶部标高偏差（mm）7预埋螺栓、预埋件位置偏差（mm）8基础周边排水措施9基础周边与架空输电线安全距离其他需说明的内容（若安装在顶板上

4、需做专项加固方案，并将方案审和匕通过后再进行验收）租赁单位验收意见：单位签章：参加验收人签名：年月曰安装单位验收意见：单位签章：参加验收人签名：年月日使用单位验收意见：单位签章：参加验收人签名：年月曰总承包单位验收意见：单位签章：参加验收人签名：年月日监理单位验收意见：单位签章：参加验收人签名：年月日注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。塔式起重机安装验收记录表安5153安装单位遂宁市新力建筑设备安全有限公司安装日期2022年11月10日工程名称遂宁经济技术开发区电子电路标准厂房二期建设及配套基础设施建设项目塔式起重机型:号QTZ80(Q6013B)设备编号1#

5、起升高度30m幅度2.5-60m起重力矩800KNM最大起重量6T2.5*1.6塔身米与建筑物水平附着距离0m各道附着间距0m附着道数0验收部位验收要求结果塔式起重机结构部件、附件、连接件安装齐全，位置正确螺栓拧紧力矩达到技术要求，开口销完全撬开结构无变形、开焊、疲劳裂纹配重的重量与位置符合使用说明书要求基础与轨道地基坚实、平整，地基或基础隐蔽工程资料齐全、准确基础周围有排水措施塔式起重机底架平整度符合使用说明书要求机构及零部件钢丝绳在卷筒上面缠绕整齐、润滑良好钢丝绳规格正确，断丝和磨损未达到报废标准钢丝绳固定和编插符合国家及行业标准各部位滑轮转动灵活、可靠，无卡塞现象吊钩磨损未达到报废标准、

6、保险装置可靠各机构转动平稳、无异常响声各润滑点润滑良好、润滑油牌号正确制动器动作灵活可靠，联轴节连接良好，无异常验收部位验收要求结果附着锚固锚固框架安装位置符合规定要求塔身与锚固框架固定牢靠附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠垫铁、锲块等零部件齐全可靠最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000附着点以上塔式起重机悬臂高度不得大于规定要求电气系统供电系统电压稳定、正常工作、电压(38010%)V仪表、照明、报警系统完好、可靠控制、操纵装置动作灵活、可靠电气按要求设置短路和过电流、失

7、压及零位保护，切断总电源的紧急开关符合要求电气系统对地的绝缘电阻不小于0.5MQ安全限位与保险装置起重量限制器灵敏可靠，其综合误差不大于额定值的5%力矩限制器灵敏可靠，其综合误差不大于额定值的5%回转限位器灵敏可靠变幅限位器灵敏可靠超高限位器灵敏可靠顶升横梁防脱装置完好可靠吊钩上的钢丝绳防脱钩装置完好可靠滑轮、卷筒上的钢丝绳防脱装置完好可靠小车断绳保护装置灵敏可靠小车断轴保护装置灵敏可靠验收部位验收要求结果环境布设位置合理，符合施工组织设计要求与架空线最小距离符合规定塔式起重机的尾部与周围建（构）筑物及其外围施工设施之间的安全距离不小于06m其他对检测单位意见复查出租单位验收意见（签章）：同意

8、使用口不同意使用口参加检查验收入（签名）：日期：年月日安装单位验收意见（签章）：同意使用口不同意使用口参加检查验收人（签名）：日期：年月日使用单位验收意见（签章）：同意使用口不同意使用口参加检查验收人（签名）：日期：年月日监理单位验收意见（签章）：同意使用口不同意使用口参加检查验收人（签名）：日期：年月日总承包单位验收意见（签章）:同意使用口不同意使用口参加检查验收人（签名）：日期:安5154工程名称设备型号备案登记号使用单位附着道数本次附着与下一道附着距离安装单位原高度顶升后高度项目检查内容检查结果顶升前检查垫块、锲块、连接销轴、开口销等零部件是否齐全附墙框、附墙杆是否有开焊、变形、裂纹附墙

9、框、附墙杆长度和结构形式符合附着要求独立状态或附着状态下检查塔机垂直度的偏差建筑物上附着点布置和强度符合要求，连接牢固顶升装置各防脱功能是否安全可靠爬爪、爬爪座及顶升支承梁无变形、裂纹、开焊电缆线长度己留置、液压系统无漏油现象顶升后检查附墙框架、附墙杆安装是否符合规定要求附墙框架、附墙杆装置等各处螺栓、销轴紧固连接牢靠附墙杆与附墙框架应呈水平状态，与建筑物连接牢靠附着点以上塔机自由高度不得大于规定要求各部位限位器是否是否灵敏、可靠附着后检查塔身的垂直度（附着上部，附着下部）验收结论：验收人员（签字）：租赁单位（章）：年月日使用单位（章）：年月H监理单位（章）年月日塔式起重机定期（月）检查记录表

10、（台账）清单塔机编号（部位）：年月工程名称遂宁经济技术开发区电子电路标准厂房二期建设及配套基础设施建设项目使用单位四川尧顺建设集团有限公司塔式起重机型号设备编号现起升高度（m）起重机幅度起重力矩（KN.m）最大起重量（KG）现塔身高度（m）与建构筑物水平附着距离（m）-各道附着间距（m）现附着道数（道）序号检查项目/部位按JGJ59-20U检查标?I实测数据；不合格打“（在检查结果栏合格打“V”或有数据的填X”：整改合格打“0”不涉及项打“一”检查结果1塔机结构金属!及阖省构度塔机的主要受力构件无明显塑性变形、裂纹、开律、扭曲等，连接件的联结不得有明显松动，不得有缺件、损坏等缺陷。2连接件螺栓

11、齐全、紧固、无明显松动：高强螺栓不得随意代替、代换；无生锈腐蚀3销轴齐全、到位，无生锈腐蚀，不得随意代替、代换4开口销齐全、到位，两边分别张开30。，无生锈腐蚀、以小代大、代替、代换5操作室联动控制台联动操作台操作手柄及操作按钮应有磕碰开关、零位保护装置和自动复位功能6急停按钮开关齐全、有效，且不允许自动复位。7操作台操作台各操作手柄、仪器、仪表、信号指示灯完好有效：控制时，机构运动方向应与手柄箭头指示方向保存一致。室内窗门整洁，无杂物、可燃物、灰尘8灭火器操作室内应设置灭火器，在有效期内。平台在周围无挡板的平台上，严禁存放工具、螺栓及杂物9机构及部件吊钩防脱钩装置必须齐全、完好、有效10钩体

12、无裂纹、补焊，断面磨损量不超过原件的10%,开口变形W15%11连接牢固，转动灵活，表面光洁无锐角12制动器起重、变幅、回转各机构配备的制动器应有效、可靠13抱闸式和盘式制动器的制动间隙分别在1.01.5mm和0.8Imm之间，间隙应均匀一致14制动轮表面无裂纹、磨损量不超过2mm15制动片磨损量不超过原厚度的50%16钢丝绳钢丝绳完好，防跳槽装置有效。断丝（在一个节距内断丝数不超过总丝数的10%）及磨损（钢丝磨损量不超过原直径40%）正常，不应有断股、散股、死结、死弯、压扁、起包、绳芯外露等现象17钢丝绳在两端固定正确、牢固、可靠，在卷筒上排列整齐，吊钩至最低位时钢丝绳在卷筒上的圈数不得少于

13、三圈，钢丝绳不应与金属结构发生干涉18卷筒卷筒无可见裂纹，轮缘无缺损，卷筒壁磨损量不超过原壁厚的10%19滑轮滑轮运转灵活，滑轮壁厚磨损量不超过原壁厚的20%,滑轮槽底磨损量不超过钢丝绳直径的25%且无不均匀磨损现象20液压顶升装置软管完好无破损，接头不漏油，扁担梁落在标准节踏步上。顶升横梁防脱装置完好可靠。周围平台严禁存放工具、螺栓及杂物21安全装置安全装置起重力矩限制器当起重力矩超过其相应幅度的规定值，并小于规定值的110%时，应停止提升方向及向外方向变幅的动作；当起重力矩达到额定值的80%时，向外方向变幅应自动转换为低速运行（用模拟检查法：按下微动开关，观察机构运行是否动作）22调节螺丝无生锈腐蚀，防松螺母无松动，防雨罩齐全，微动开关能自动复位23起重量限制器当吊重超过最大起重量并小于最大
