1、1、塔体侧面管道设计有何具体要求？塔体侧面管道设计有这些要求：(1)塔体侧面管道一般有回流、进料、侧线抽出、汽提蒸汽、重沸器入口和返回管道等，为使阀门关闭后无积液，上述管道上的阀门宜直接与塔体管口直接相接，进(出)料管道在同一角度有两个以上的进(出)料开口时，管道应考虑一定的柔性；(2)分储塔侧线到汽提塔的管道上如有调节阀其安装位置应靠近汽提塔.以保证调节同前有一段液住.其液柱的高度应满足工艺的要求。2、塔底管道设计有何特点？塔底管道设计的特点：(1)塔底的操作温度一般较高，因此在布置塔底管道时，其柔性应满足有关标准或规范的要求。尤其是塔底抽出管道和泵相连时，管道应短且少拐弯，又需有足够的柔性

2、以减少泵嘴受力。塔底抽出线应引至塔裙或底座外，塔裙内严禁设置法兰成仪表接头等管件。塔底到塔底泵的抽出管道在水平管段上不得有“袋形，应是“步步低，以免塔底泵产生汽蚀现象，抽出管上的隔断阀应尽最靠近塔体，并便于操作。(2)除非是辅助重沸器，或者是两个以上并联的重沸器同时操作，而且要求在较宽的范围内调节其热负荷，塔底到重沸器的管道一般不宜设阀门。塔底釜式重佛器带有离心泵时，重沸器的标高应满足离心泵所需要的有效汽蚀余量，同时使塔底液面与重沸器液面的高差所形成的静压头足以克服降液管、重沸器和升气管的压力损失。因此，管道的布置应在满足柔性要求的同时，管道应短，弯头应少。3、塔上人孔的布置应符合哪些要求？塔

3、上人孔的布置应符合这些要求：(1)塔的人孔应设在塔的操作区内，进、出塔比较方便、安全、合理的地方，并宜设在同一方位上。(2)设置人孔的部位必须注意塔的内部构件，一般应设在塔板上方的鼓泡区，不得设在塔的降液管或受液槽区域内；(3)塔体上的人孔(或手孔)，一般每3-8层塔板布置一个；(4)人孔中心距平台面的高度一般为600mm至100Omm之间，最适宜高度为750mm;(5)一座塔上的人孔宜布置在同一垂直线上，使其整齐美观。4、塔的管口方位有何要求？塔的管口方位要求如下：(1)塔的管方位应满足塔内件工作原理及结构的要求，设计时应注意设备内件整体结构与管口的相对方位；塔顶气相开口布置在塔顶头盖中部；

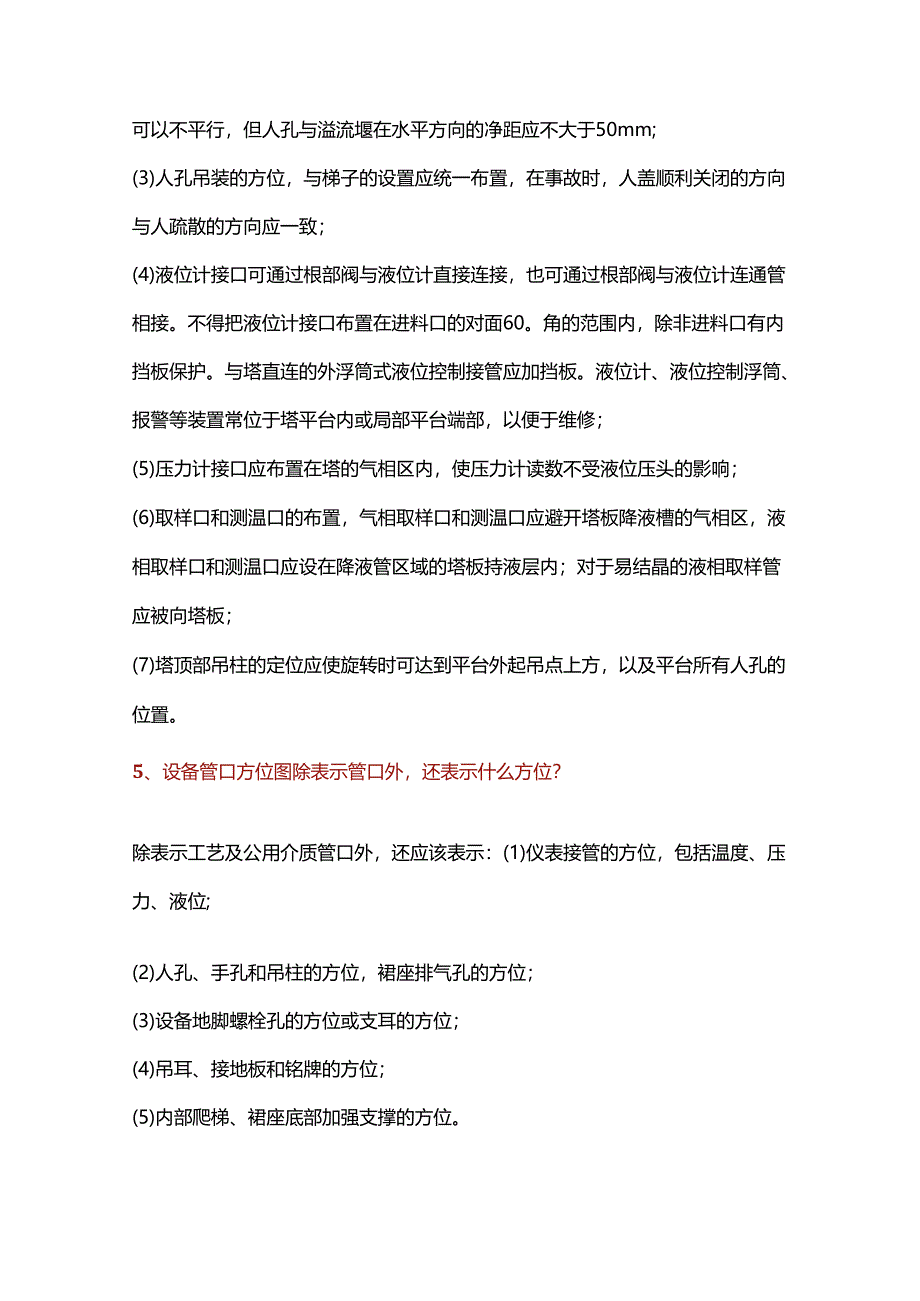

4、塔的回流开口，一般布置在塔板上方的管道侧；气相进料开口在塔板上方，与降液管平行；气液混相进料开口在塔板上方，并设分配管；汽提蒸汽开口在汽提塔板下方，并加气体分配管。侧线产品抽出口在降液管下方的公弧范围内，宜设抽出斗，对于中间降液管的双溢流塔板，其抽出口可布置在该处任意角度，设抽出斗；塔底抽出口设在塔底头盖的中部，并设防涡流板，抽出口应延伸到塔的裙座外；(2)对于有塔板的塔，人孔宜布置在与塔板溢流堰平行的塔直径上，条件不允许时可以不平行，但人孔与溢流堰在水平方向的净距应不大于50mm;(3)人孔吊装的方位，与梯子的设置应统一布置，在事故时，人盖顺利关闭的方向与人疏散的方向应一致；(4)液位计接口

5、可通过根部阀与液位计直接连接，也可通过根部阀与液位计连通管相接。不得把液位计接口布置在进料口的对面60。角的范围内，除非进料口有内挡板保护。与塔直连的外浮筒式液位控制接管应加挡板。液位计、液位控制浮筒、报警等装置常位于塔平台内或局部平台端部，以便于维修；(5)压力计接口应布置在塔的气相区内，使压力计读数不受液位压头的影响；(6)取样口和测温口的布置，气相取样口和测温口应避开塔板降液槽的气相区，液相取样口和测温口应设在降液管区域的塔板持液层内；对于易结晶的液相取样管应被向塔板；(7)塔顶部吊柱的定位应使旋转时可达到平台外起吊点上方，以及平台所有人孔的位置。5、设备管口方位图除表示管口外，还表示什

6、么方位？除表示工艺及公用介质管口外，还应该表示：(1)仪表接管的方位，包括温度、压力、液位;(2)人孔、手孔和吊柱的方位，裙座排气孔的方位；(3)设备地脚螺栓孔的方位或支耳的方位；(4)吊耳、接地板和铭牌的方位；(5)内部爬梯、裙座底部加强支撑的方位。6、如何确定卧式容器支座的固定侧？从该容器所需连接的管道中找出对柔性计算最重要的(难度或要求最高的)一根管道，例如补偿量大，管径大的管道，作为决定支座型式的依据。固定侧支座位置应有利于该管道的柔性计算。7、卧式容器的管口方位有什么要求？卧式容器的管方位有什么要求？(1)在设备壳体上的液体入口和出口间距应尽量远。液体入口管应尽量远离容器液位计接口；

7、(2)液位计接口应布置在操作人便于观察和方便维惨的位置。有时为减少设备上的接管口，可将就地液位计、液位控制器、液位报警等测量装置安装在联箱上。波位计管口的方位，应与液位调节阀组布置在同一侧；(3)钱链(或吊柱)连接的人孔盖，在打开时应不影响其他管口或管道等；(4)安全阀接管口应设在容器顶部。8、卧式容器的管道布置的一般要求是什么？容器(罐)的管道比较简单；立式容器的管道布置大体上与塔的管道布置相似，也采取沿罐壁进行设计，管道上的阀门也要求直接与开口相接；这样可避免积液。卧式容器设备布置时，一般将罐与管廊的长方向相垂直所以其管道如气体出口管道、安全阀出口管道、液体出口管道等都朝向管廊，并与管廊上

8、的有关；主管相连接。容器顶部开口接出的管道，其标高宜高于与管廊上相接的主管，以便于接在主管的顶部。容器底部的液体出口管道与管底下的泵相连接时，其管底标高应不影响人的通行。(1)对卧式容器的液体出口与泵吸入口连接的管道，若在通道上架空配管时,最小净空高度为2200mrn;(2)与卧式容器底部管口连接的管道，其低点排液口距地坪最小净空为15Omm;(3)安全阀的出口排入密闭管道系统时，应避免积液，并满足安全阀出口管道顺介质流向成45。向下与密闭总管顶部相接，且无“袋形。若安全阀安装在远离容器时，要校核从容器至安全阀入口管道的压力降；(4)储罐顶部管道的调节阀组布置在平台上；(5)应根据设备及管道布

9、置惰况设置平台。9、加热炉管道布置设计的一般要求是什么？加热炉管道布置设计的一般要求是：(1)加热炉管道布置随加热炉的炉型不同而异，在加热炉管道布置时，应对其进、出料管道、燃料系统管道、吹灰气管道、灭火蒸汽管道等统一考虑；(2)对圆筒炉进、出料总管，通常采用环形布置于炉体周围，可支承在地面或炉体上。环形总管应布置在看火门以上，以便于看火门的正常操作和维修；(3)必要时在炉出口管道弯头。三通或变径较大之外，或者从炉顶垂直向下的底部位置，设置防震支架；(4)如果在管道设置爆破片，其方向不得朝向操作或设备；(5)主要调节阀组通常布置在管廊与炉体之间并注意通道要求；(6)蒸汽、燃料油或燃料气管道上的阀

10、门宜布置在看火门附近的垂直管道上，并满足调节和检修的要求；(7)在寒冷地区，应根据规定对燃料油管道采用蒸汽伴热；(8)靠近喷嘴处的管道应采用便于拆卸的接连结构，以便清扫和维修；(9)应在经常操作的在较高位置的阀门和观察部位设置平台和梯子；(10)燃料管道的排放点，应远高炉子至少15m,并应排入收集系统，不得直接排入下水道；(11)与炉子连接的管道，尽量集中排列，以便于支撑，达到协调。美观的目的；(12)对加热炉的进料管道，应保持各路流量均匀；对于全液相进料管道，一般各路都设有流量调节阀调节各路流量，否则应对称布置管道，气液两相的进出管道，必须采用对称布置，以保证各路压降相同；(3)环形油线应以

11、最高温度计算热补偿量，并利用管道自然补偿来吸收其热膨胀量。10、对加热炉的燃料气管道布置的一般要求是什么？对加热炉的燃料气管道布置的一般要求是：(1)燃料气要设分配主管，使每个喷嘴的燃料气都能均匀分布；燃料气支管由分配主管上部引出，以保证进喷嘴的燃料气不携带水或凝缩油。在燃料气分配主管末端装有DN20的排液阀，便于试运冲洗及停工扫线后排液，以及开工时取样分析管道内的氧含量，排液管上应设两道排液阀以免泄漏，该阀能在地面或平台上操作。燃料气切断总阀应设在距加热炉15m以外。(2)在燃料气管道上设置阻火器，就可以阻止火焰蔓延，阻火器按作用原理可分为干式阻火器和安全水封两种。工业生产装置中加热炉的燃料

12、气管上一般采用多层铜丝网的干式阻火器。阻火器应放置在靠近喷嘴的地方。管道阻火器与燃烧器距离不宜大于12mo这样，阻火器就不致于处在严重的爆炸条件下，使用寿命可以延长。11、管壳式和套管式换热设备的管道布置应如何考虑？管壳式和套管式换热设备的管道布置应该考虑一下几点：(I)工艺管道布置应注意冷、热物流的流向，一般冷流自下而上，热流由上而下；(2)管道布置应方便操作，并不妨碍设备的检修；(3)换热设备的基础标高，应满足其下部排液管距地面或平台面不小于15Omm;(4)换热设备的管道，只能出现一个高点和一个低点，避免中途出现气袋或液袋，并设高点放空，低点放净；在换热设备区域内应尽量避免管道交叉和绕行

13、；尽量减少管道架空的层数，一般为2-3层；(5)两台或两台以上并联的换热设备入口管道直对称布置，对气液两相流换热设备则必须对称布置，才能达到良好的传热效果；(6)换热设备的进出口管道上测量仪表，应靠近操作通道及易于观测和检修的地方安装；(7)与换热设备相接的易凝介质的管道或含有固体颗粒的管道副线，其切断阀应设在水平管道上，并应防止形成死角积液；(8)在寒冷地区，室外的换热设备的上、上水管道应设置排液阀和防冻连通管。12、成组布置的换热设备其管道布置应如何设计？成组布置的换热设备其管道布置设计应该注意以下几点：(1)成组布置的换热设备区域内，可在地面或平台面上敷设管道，但不应妨碍通行和操作；(2

14、)当管道上无调节阀或排液管时，管底距地面净空应大于或等于150mm;(3)调节阀组应平行于冷换设备布置；(4减组布置的换热设备之间管道布置的净距应大于或等于650mm;(5)管道布置应考虑各换热设备的管箱和头盖的拆卸空间；(6)并联多组换热设备的进出口管道应对称布置。13、立式重沸器的管道布置有何要求？立式重沸器的管道布置有这些要求：(1)管道必须有足够的柔性，以补偿在各种工况下设备和管道的热膨胀；(2)当重沸器管口同塔的管口对接时，如荷载条件允许，则最好在塔体上设支架支承重沸器，而且支架的位置及形式应能满足塔体及管道膨胀所产生的位移及荷载要求；(3)配管时应留出重沸管束在原地拆卸所需的空间；

15、(4)对壳体上带膨胀节的单程固定管板式换热器，在进行配管，柔性分析及设备的支撑设计时，应考虑该膨胀节的影响；(5)当重沸器的长度与直径之比(1./D)大于6.0时，宜设导向支架；(6)当重沸器的阀门和盲板离地评3m以上，应在塔上设置平台。14、管壳式卧式卧式重沸器的管道布置有何要求？管壳式卧式卧式重沸器的管道布置要求如下：(1)在热胀许用应力范围内，重沸器的降液管和升汽管，应尽可阻短而直、减少弯头数里，以减少压降；(2)当重沸器有2个升汽口时，为使其管内流绿相等，升汽省应对称布置。若升汽管管径不同和布置不对称时，应尽量使这二根管段的阻力相等。否则，阻力大的升汽管的流量小会使热量分配不匀；(3)从重沸器内抽出的液体为饱和液体，如果管道系统产生压降，液体就将开始闪蒸，产生气液两相流体流动，影响控制和测量仪表的操作和精度。因此在布置饱和液体管道时，其基本原则是使压力降最小，并在测量或控制仪表前不出现垂直上升管段；(4)重沸器管程加热介质的进口管道上通常装有温度调节阀及其阀组，这些阀门一般布置在靠近重沸器管程进口的地面或平台面上。15、空冷器的管道设计有何具体要求？空冷器的管道设计有这些具体要求：(1)分储塔顶至空冷器油气管道，一般不宜出现液袋。当空冷器进出口无阀门或为两相流时，管道必须对称布置，使各片空冷器流量均匀；(2)空冷器的入口集合管应靠近空冷器
