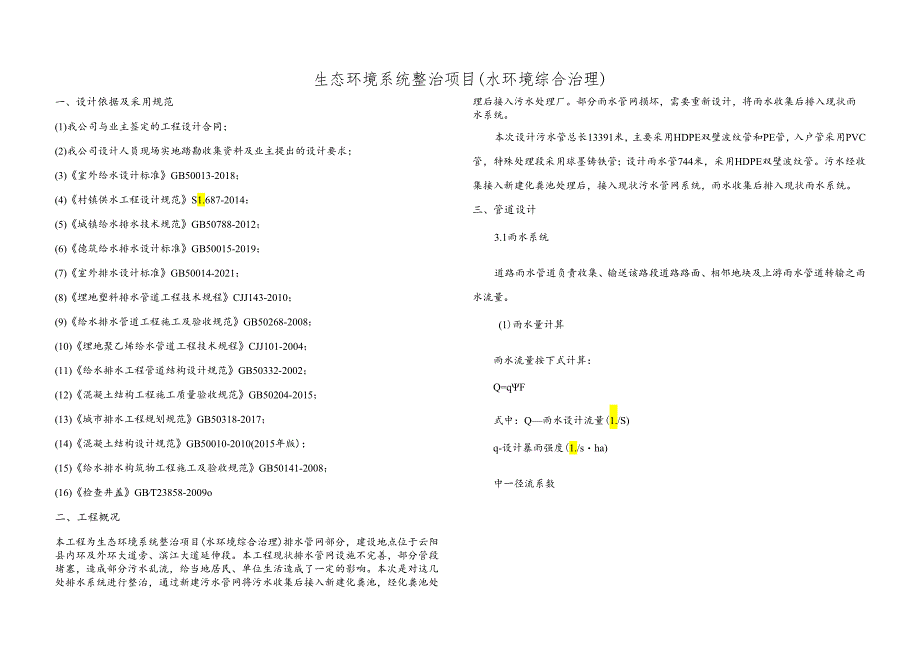

1、生态环境系统整治项目(水环境综合治理)一、设计依据及采用规范(1)我公司与业主签定的工程设计合同；(2)我公司设计人员现场实地踏勘收集资料及业主提出的设计要求；(3)室外给水设计标准GB50013-2018；(4)村镇供水工程设计规范S1.687-2014；(5)城镇给水排水技术规范GB50788-2012；(6)德筑给水排水设计标准GB50015-2019；(7)室外排水设计标准GB50014-2021；(8)埋地塑料排水管道工程技术规程CJJ143-2010；(9)给水排水管道工程施工及验收规范GB50268-2008；(10)埋地聚乙烯给水管道工程技术规程CJJ101-2004；(11)

2、给水排水工程管道结构设计规范GB50332-2002；(12)混凝土结构工程施工质量验收规范GB50204-2015；(13)城市排水工程规划规范GB50318-2017；(14)混凝土结构设计规范GB50010-2010(2015年版)；(15)给水排水构筑物工程施工及验收规范GB50141-2008；(16)检查井盖GBT23858-2009o二、工程概况本工程为生态环境系统整治项目(水环境综合治理)排水管网部分，建设地点位于云阳县内环及外环大道旁、滨江大道延伸段。本工程现状排水管网设施不完善，部分管段堵塞，造成部分污水乱流，给当地居民、单位生活造成了一定的影响。本次是对这几处排水系统进行

3、整治，通过新建污水管网将污水收集后接入新建化粪池，经化粪池处理后接入污水处理厂。部分雨水管网损坏，需要重新设计，将雨水收集后排入现状雨水系统。本次设计污水管总长13391米，主要采用HDPE双壁波纹管和PE管，入户管采用PVC管，特殊处理段采用球墨铸铁管；设计雨水管744米，采用HDPE双壁波纹管。污水经收集接入新建化粪池处理后，接入现状污水管网系统，雨水收集后排入现状雨水系统。三、管道设计3.1雨水系统道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。(1)雨水量计算雨水流量按下式计算：Q=qF式中：Q雨水设计流量(1./S)q-设计暴雨强度(1./sha)中一

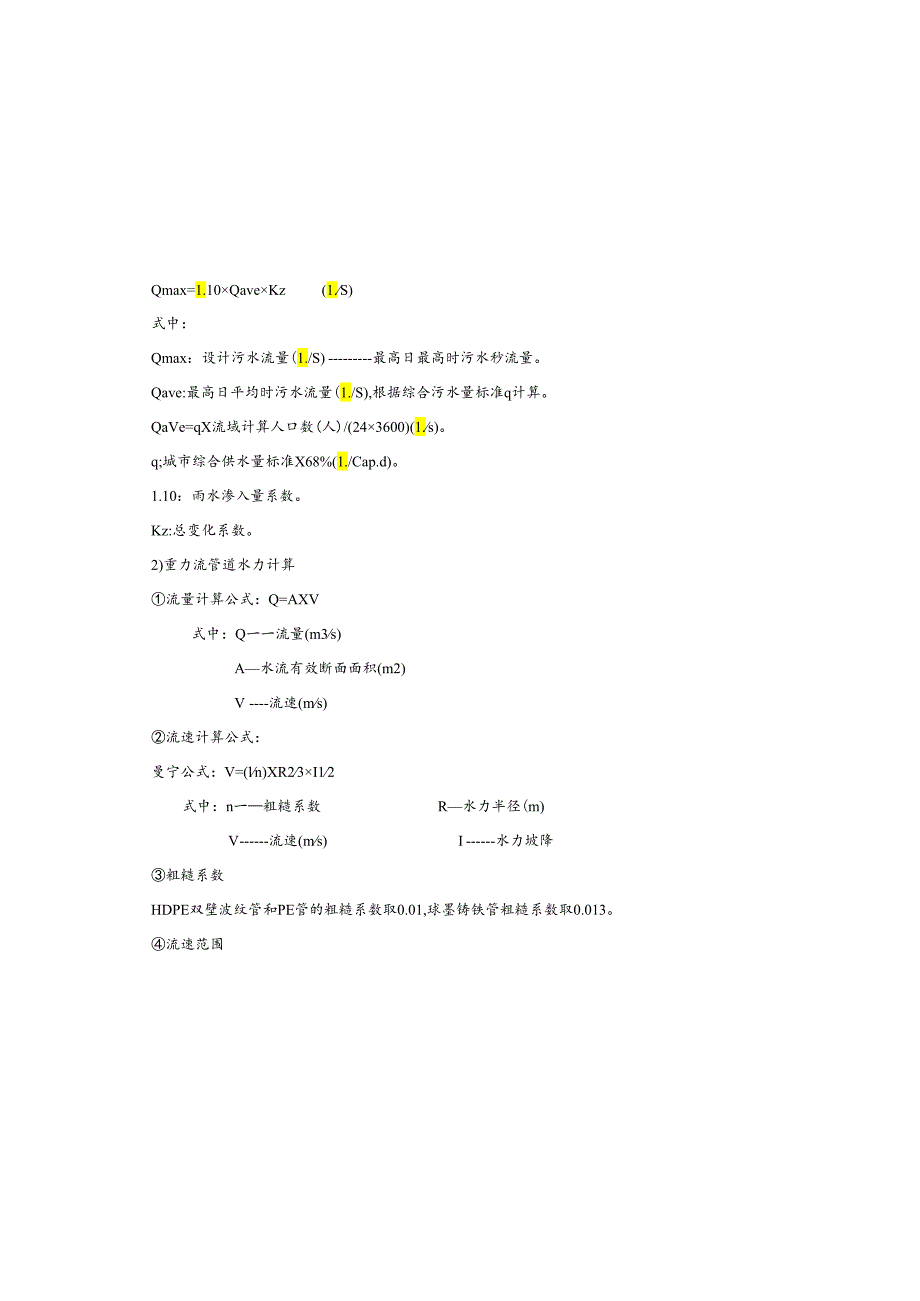

4、径流系数Qmax=1.10QaveKz(1.S)式中：Qmax：设计污水流量(1./S)最高日最高时污水秒流量。Qave:最高日平均时污水流量(1./S),根据综合污水量标准q计算。QaVe=qX流域计算人口数(人)/(243600)(1.s)。q;城市综合供水量标准X68%(1./Cap.d)。1.10：雨水渗入量系数。Kz:总变化系数。2)重力流管道水力计算流量计算公式：Q=AXV式中：Q一一流量(m3s)A水流有效断面面积(m2)V流速(ms)流速计算公式：曼宁公式：V=(ln)XR23I12式中：n一粗糙系数R水力半径(m)V流速(ms)I水力坡降粗糙系数HDPE双壁波纹管和PE管的粗

5、糙系数取0.01,球墨铸铁管粗糙系数取0.013。流速范围最小设计流速：设计充满度下，最小设计流速为0.6m/s。F汇水面积(ha)采用重庆市云阳县暴雨强度公式q=795(l+0.6721gP)(t+2.860)Me其中：设计重现期P取3年：地面积水时间视距离长短、地形坡度和地面铺盖取为10分钟。流域内道路东侧生态绿地超过50%,综合径流系数按建筑较密集区取0.55。(2)雨水管道布置功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定线原则：雨水管线沿道路两侧布置，雨水管道的布置考虑道路(包括人行道)路面及地块雨水收集的便利性。雨水管设于人行道下，沿道路东

6、侧布置。雨水管在道路交叉口处预留接口，以排出沿线地块内产生的雨水。3.2污水管网布置本次设计结合周边排水现状及规划，污水经收集接入新建化粪池处理后，接入现状污水管网系统。管道具体布置及管径详见给排水管网平面布置图。(1)管网计算1)污水量计算：污水按城镇综合污水量(城镇综合用水量标准的68%)和规划人口进行计算。根据规划居民人均综合用水量按1201.capd计，污水管的容量以最不利容量考虑,折污系数取0.8,收集率取85%。(4)管径确定由于污水流量较小，管道直径采用DN300和DN200。(5)管道敷设D管道敷设管道基础：埋地管道采用砂砾石垫层基础。管道基础在接口部位的凹槽在铺设管道时随铺随

7、挖。凹槽长度为0.40.6%深度为0.050.1m,宽度为管道外径加800mmo在接口完成后，凹槽应及时采用砂回填密实。管道采用承插接头，管道承口应放在进水方向。管顶覆土0.7mVHV3.5m时，采用135砂石基础；管顶覆土3.5mVHV6.Om时，采用180砂石基础；管顶覆土H6Om时，采用满包混凝土加固。管道基础位于填方地段时，应将槽底夯实后再夯填砂卵石，厚400mm,其上再按管道基础要求作管道基础。当管顶覆土厚度度不足60CnI时，管道两侧采用浆砌片石，内侧回填素土厚50cm,顶部IOCnI硅封闭。对于场地可能出现的局部软弱土层，如杂填土等采用级配砂砾石或碎石土分层碾压夯实换填至设计管底

8、标高以下50Omnb换填宽度宽出管道两侧不小于40OnInb压实系数不小于0.94,承载力特征值不小于120KPa管道接口：HDPE双壁波纹管采用承插式橡胶圈接口，上下游管道连接一般采用管顶平接。管道与检查并连接采用短管连接，管道与井壁间采用中介层，加水泥砂浆及素灰浆，中介层材料由厂家提供。承插头距离检查并不小于l5m.(6)管网附属构筑物1)检查井在管道每隔一段距离处设置检查井，其最大间距应根据排水管道管径、规范和最大设计流速：非金属管道为5m/s。最大设计充满度污水管道按非满流设计，最大设计充满度见下表。污水管道最大设计充满度管径(mm)最大设计充满度200-3000.55350-4500

9、.65500-9000.703)生活污水量总变化系数参见下表。综合生活污水量总变化系数表污水平均日流量(1.s)515407010020050021000总变化系数22111111.3.0.8.7.6.5.43(2)管道纵断面设计为保证污水达到不冲不淤，污水截流主管道控制最小纵坡不小于0.003,保证污水能接入化粪池。(3)管道选材本次设计污水自流管道鉴于水量初期较小的情况，采用糙率较低、流水性能好、耐冲刷腐蚀的管道，管道主要采用HDPE双壁波纹管和PE管，双壁波纹管采用承插式橡胶圈接口，PE管采用热熔连接。3）在管线试压前，一般情况下，管顶以上回填土不宜少于500mm,管道接头处20OnIm

10、,不得进行回填；4）管道试压后的大面积回填，宜在管道内充满气的情况下进行，管道敷设后回填，不宜长时间处于空管状态；5）路槽80CnI以下压实度为：92%,0-80Cm路槽按道路土基压实度标准，其它回填按各分部上面的荷载要求回填。6）检查井周边回填检查井砌体或现浇硅达到设计强度后才允许回填；井室及井简周围的回填应与管沟槽回填同时进行；井室及井筒周围回填压实时应沿井室中心对称进行，且不得漏夯。7）结构物下沟槽开挖部分回填，当高度大于0.3m时，采用浆砌块石（MU30块石MlO水泥砂浆）回填；当高度小于或等于0.3m时采用C15素混凝土回填。3.3管密闭性检验及验收工程严格按给水排水管道工程施工及验

11、收规范GB50268-2008及埋地塑料排水管道工程技术规程CJJ143-2010相关要求。（1）闭水试验时水头应符合下列规定：当试验段上游设计水头不超过管顶内壁时，试验水压以试验段上游管顶内壁加2n计O当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计。当计算出的试验水头超过上游检查井井口时，试验水头应以上游检查井井口高当地维护清通管道等具体情况确定。本工程在管线转弯角度处、管道直径变化处、支管接入处等，均按规范要求设置有检查井。检查井基础应为基岩或原状老土，其地基承载力不小于015MPa,当地基承载力达不到要求时,应对地基进行换填，底部设30cm犀M7.5水泥砂浆浆

12、砌MU30片石，四周比垫层宽出15cm。对流速小于O.6ms的管段，设沉泥井，并应经常清淤和冲洗，沉泥井做法按照检查井施工，井底比管底低0.5m。检查井位于道路下时，井盖应与道路齐平；位于田、地、荒山、河道时，井盖应高于地面0.5m。为保障安全，所有雨、污水检查井在井筒上均应设安全网。2)井盖检查井统一采用防盗铸铁井盖及盖座。按其承载能力，人行道上最低选用B125类型，车行道上最低选用D400类型。井座采用方形，井盖采用圆形；爬梯采用新型复合材料成品，爬梯参考尺寸为：长295X宽220(180)0检查井盖座上应有“雨水”“污水”类型标识，并标注建成年代。所选井盖应符合国家标准检查井盖(GB/T

13、23858-2009)的要求。3)检查井安全措施为保障安全，所有雨、污水检查井均应设安全网，安全网安装在井筒上，安全网采用涤纶工业丝或丙纶高强丝，强度不小于500公斤，作法详见大样图。(7)回填管道安装完后，支墩等达到一定强度后，进行回填。D管道两侧及管顶20OnIm内的回填土不得含有坚硬的物体，冻土块；2)回填应分层夯实，一般每层需铺厚度：木夯小于等于20cm,蛙式夯、火力夯2025cm,压路机2030cm,振动压路机小于等于40cm；I一水力坡降；n粗糙系数。PE管粗糙系数n=0.0100此次设计为防止管道堵塞，污水提升泵站出水压力管选用DN250钢丝网骨架聚乙烯复合管。V=-R2,3Il

14、t2n,V经济流速，因管线较长，为减小水头损失，泵站取V=0.88ms.采用粉碎性格栅1台，单台逋行能力参数为Q=100n?h,e=20mm,N=1.5kW,粉碎格栅采用IP68干湿两用潜水隔爆电机，必须具备国际权威第三方认证文件。污水泵站扬程设计计算泵站水泵吸水口高程181.90m,压力管道出水口高程183.OOm沿程损失：压力管道管径为DN250,管道长度：924米，i=0.004m,v=0.86ms沿程水头损失h=i1.=6.15m局部水头损失为1.84m出口流速水头为1.5In,泵站内水头损失2.5m因此提升泵选择：流量Q=100ln3h,扬程H=2511u四、施工注意事项1、施工阶段
