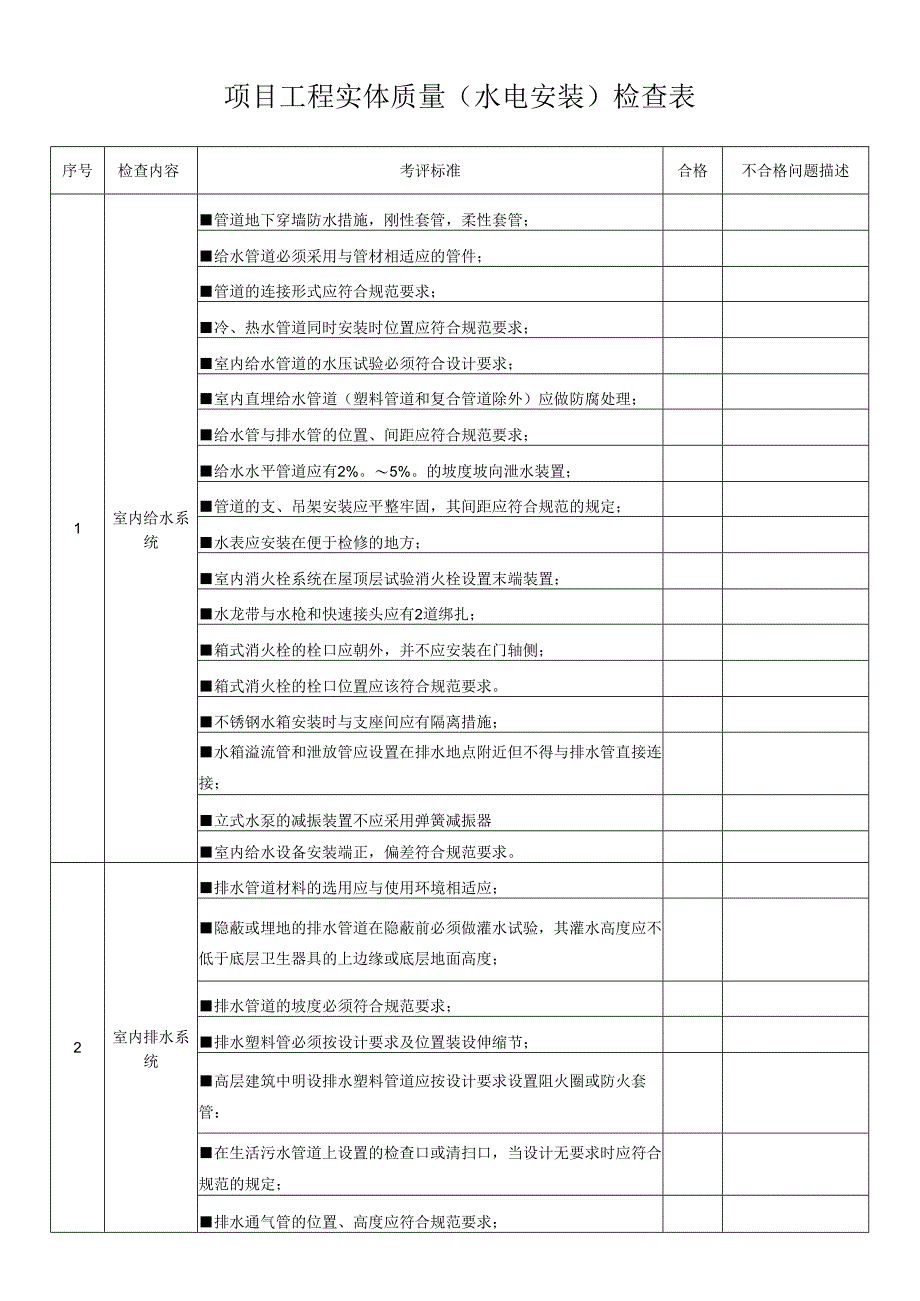

1、项目工程实体质量（水电安装）检查表序号检查内容考评标准合格不合格问题描述1室内给水系统管道地下穿墙防水措施，刚性套管，柔性套管；给水管道必须采用与管材相适应的管件；管道的连接形式应符合规范要求；冷、热水管道同时安装时位置应符合规范要求；室内给水管道的水压试验必须符合设计要求；室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理；给水管与排水管的位置、间距应符合规范要求；给水水平管道应有2%。5%。的坡度坡向泄水装置；管道的支、吊架安装应平整牢固，其间距应符合规范的规定；水表应安装在便于检修的地方；室内消火栓系统在屋顶层试验消火栓设置末端装置；水龙带与水枪和快速接头应有2道绑扎；箱式消火栓的栓

2、口应朝外，并不应安装在门轴侧；箱式消火栓的栓口位置应该符合规范要求。不锈钢水箱安装时与支座间应有隔离措施；水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接；立式水泵的减振装置不应采用弹簧减振器室内给水设备安装端正，偏差符合规范要求。2室内排水系统排水管道材料的选用应与使用环境相适应；隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度；排水管道的坡度必须符合规范要求；排水塑料管必须按设计要求及位置装设伸缩节；高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管：在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合规范的规定；排

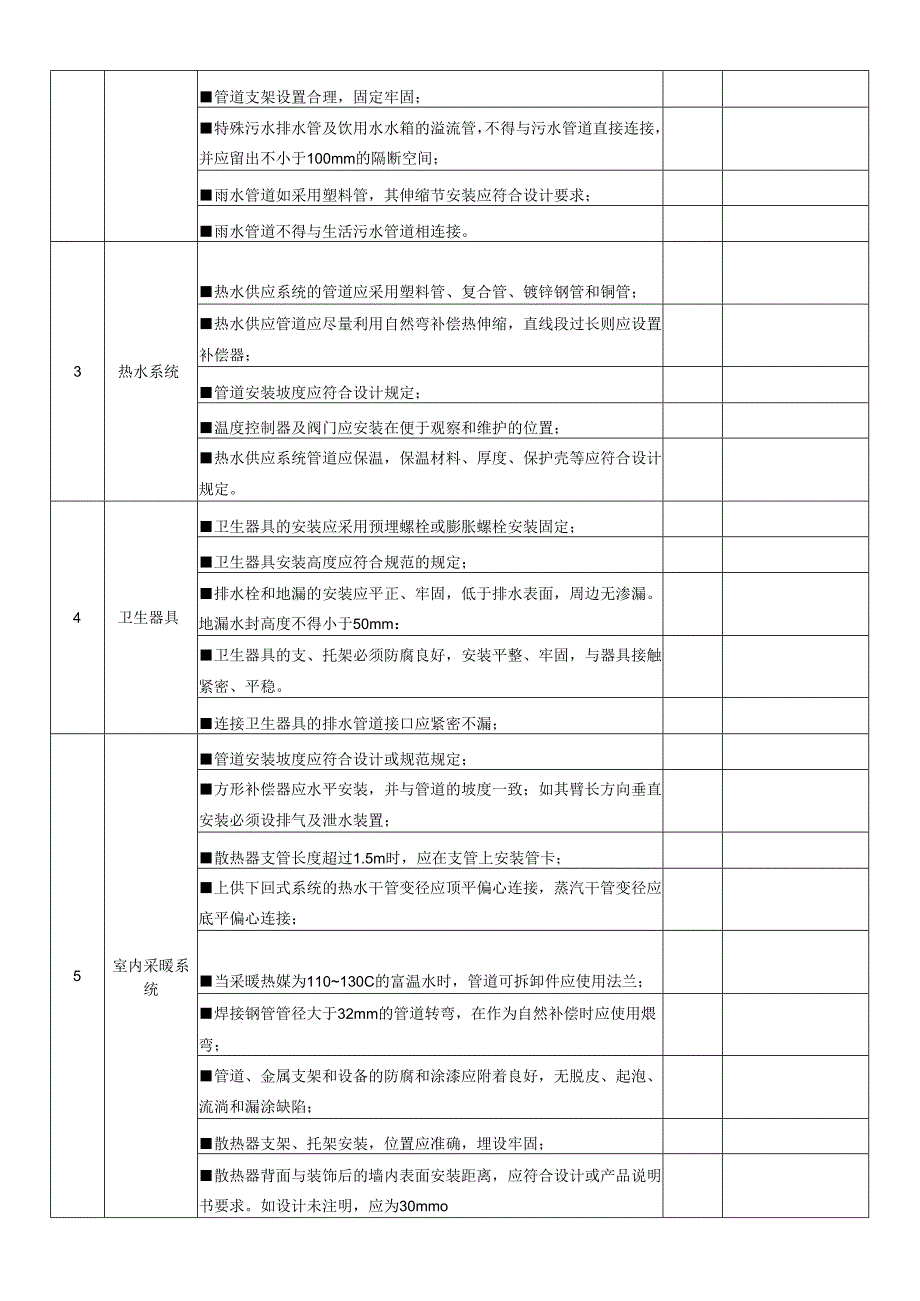

3、水通气管的位置、高度应符合规范要求；管道支架设置合理，固定牢固；特殊污水排水管及饮用水水箱的溢流管，不得与污水管道直接连接，并应留出不小于100mm的隔断空间；雨水管道如采用塑料管，其伸缩节安装应符合设计要求；雨水管道不得与生活污水管道相连接。3热水系统热水供应系统的管道应采用塑料管、复合管、镀锌钢管和铜管；热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器；管道安装坡度应符合设计规定；温度控制器及阀门应安装在便于观察和维护的位置；热水供应系统管道应保温，保温材料、厚度、保护壳等应符合设计规定。4卫生器具卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定；卫生器具安装高度应符合规范的

4、规定；排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm：卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。连接卫生器具的排水管道接口应紧密不漏；5室内采暖系统管道安装坡度应符合设计或规范规定；方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置；散热器支管长度超过1.5m时，应在支管上安装管卡；上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接；当采暖热媒为110130C的富温水时，管道可拆卸件应使用法兰；焊接钢管管径大于32mm的管道转弯，在作为自然补偿时应使用煨弯；管道、金属支架和设

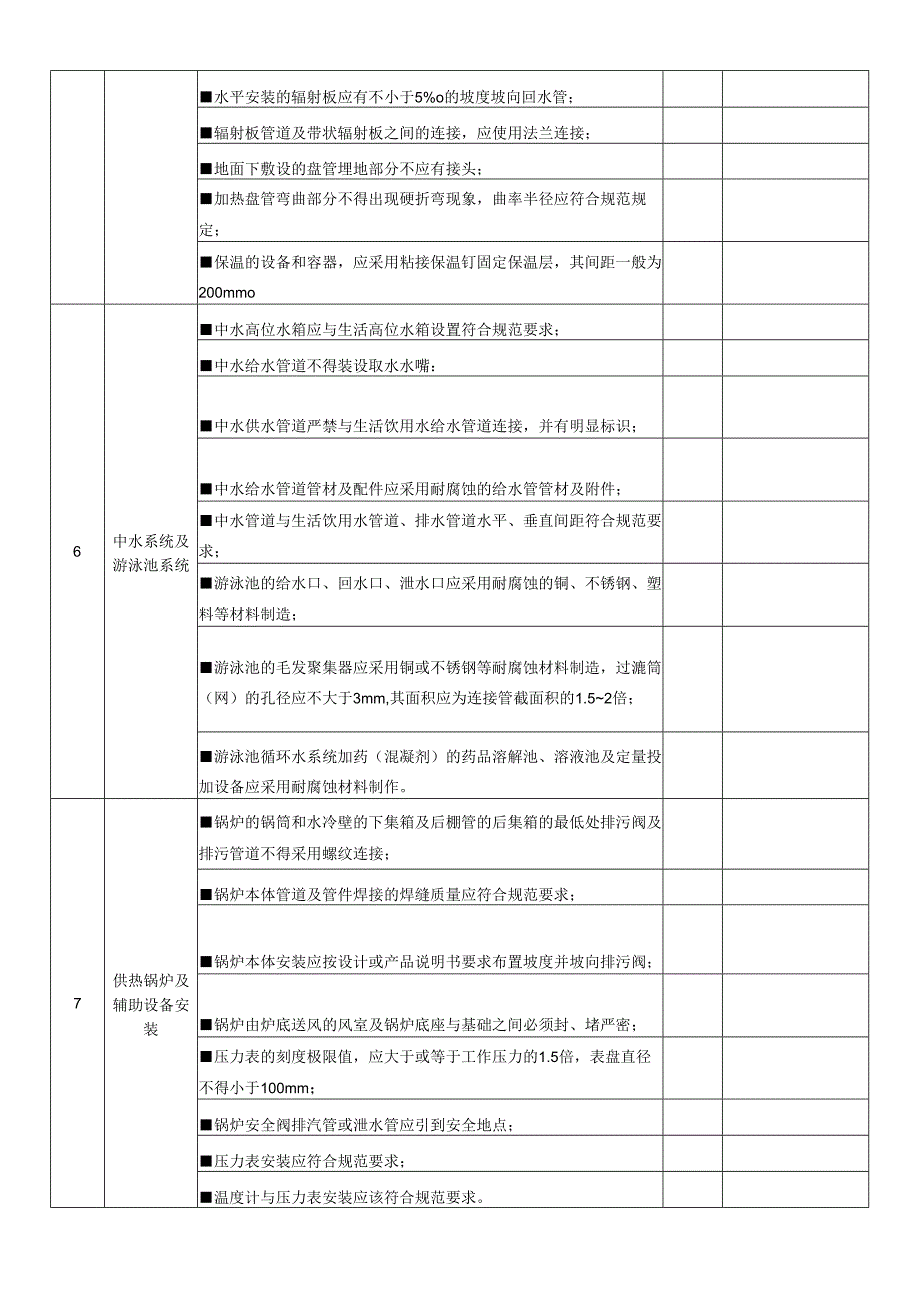

5、备的防腐和涂漆应附着良好，无脱皮、起泡、流淌和漏涂缺陷；散热器支架、托架安装，位置应准确，埋设牢固；散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mmo水平安装的辐射板应有不小于5%o的坡度坡向回水管；辐射板管道及带状辐射板之间的连接，应使用法兰连接；地面下敷设的盘管埋地部分不应有接头；加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合规范规定；保温的设备和容器，应采用粘接保温钉固定保温层，其间距一般为200mmo6中水系统及游泳池系统中水高位水箱应与生活高位水箱设置符合规范要求；中水给水管道不得装设取水水嘴：中水供水管道严禁与生活饮用水给水管道连接，

6、并有明显标识；中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件；中水管道与生活饮用水管道、排水管道水平、垂直间距符合规范要求；游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造；游泳池的毛发聚集器应采用铜或不锈钢等耐腐蚀材料制造，过漉筒（网）的孔径应不大于3mm,其面积应为连接管截面积的1.52倍；游泳池循环水系统加药（混凝剂）的药品溶解池、溶液池及定量投加设备应采用耐腐蚀材料制作。7供热锅炉及辅助设备安装锅炉的锅筒和水冷壁的下集箱及后棚管的后集箱的最低处排污阀及排污管道不得采用螺纹连接；锅炉本体管道及管件焊接的焊缝质量应符合规范要求；锅炉本体安装应按设计或产品说明书要

7、求布置坡度并坡向排污阀；锅炉由炉底送风的风室及锅炉底座与基础之间必须封、堵严密；压力表的刻度极限值，应大于或等于工作压力的1.5倍，表盘直径不得小于100mm；锅炉安全阀排汽管或泄水管应引到安全地点；压力表安装应符合规范要求；温度计与压力表安装应该符合规范要求。8通风与空调工程风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定；复合材料风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃Bl级，且对人体无害的材料；风管的连接应符合规范的要求；防排烟系统柔性短管的制作材料必须为不燃材料；在

8、风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵；风管安装必须符合规范的规定；输送空气温度高于80C的风管，应按设计规定采取防护措施；防火阀、排烟阀（口）的安装方向、位置应正确；风管支、吊架的安装应符合规范的规定；通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩（网）或采取其他安全设施；静电空气过滤器金属外壳接地必须良好；电加热器的安装必须符合规范的规定；燃油管道系统必须设置可靠的防静电接地装置，其管道法兰应采用镀锌螺栓连接或在法兰处用铜导线进行跨接，且接合良好；燃气系统管道与

9、机组的连接不得使用非金属软管；法兰连接的管道，法兰面应与管道中心线垂直，并同心；金属管道的支、吊架的型式、位置、间距、标高应符合设计或有关技术标准的要求；水泵及附属设备的安装应符合规范的规定；风管和管道的绝热，应采用不燃或难燃材料，其材质、密度、规格与厚度应符合设计要求；电加热器前后80Omm的风管和绝热层、穿越防火隔墙两侧2m范围内风管、管道和绝热层必须使用不燃绝热材料；输送介质温度低于周围空气露点温度的管道，当采用非闭孔性绝热材料时，隔汽层（防潮层）必须完整，且封闭良好；位于洁净室内的风管及管道的绝热，不应采用易产尘的材料；防腐涂料和油漆，必须是在有效保质期限内的合格产品。9建筑电气工程接

10、地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接；变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求；柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识；电动机、电加热器及电动执行机构的可接近裸露导体必须接地(PE)或接零(PEN)；发电机中性线(工作零线)应与接地干线直接连接，螺栓防松零件齐全，且有标识；不间断电源输出端的中性线(N极)，必须与由接地装置直接引来的接地干线相连接，做重复接地；绝缘子的底座、套管的法兰、保护网(罩)

11、及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PE)或接零(PEN)的接续导体；金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；电缆的首端、末端和分支处应设标志牌；金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接；防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密；落地式配电箱内的管口，箱底

12、无封板的，管口应高出基础面5080mm。所有管口在穿入电线、电缆后应做密封处理；暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；柔性导管的长度在动力工程中不大于08m,在照明工程中不大于1.2m；导管和线槽，在建筑物变形缝处，应设补偿装置；三相或单相的交流单芯电缆，不得单独穿于钢导管内；不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；槽板敷设应紧贴建筑物表面，且横平竖直、固定可靠，严禁用木楔固定；木槽板应经阻燃处理，塑料槽板表面应有阻燃标识；当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识；变电所内，高低压配电设备及裸母线的正上方不应安装灯具；插座接线应符合规范的规定；小计分项检查结果：合格率O检查人：时间：年月日
