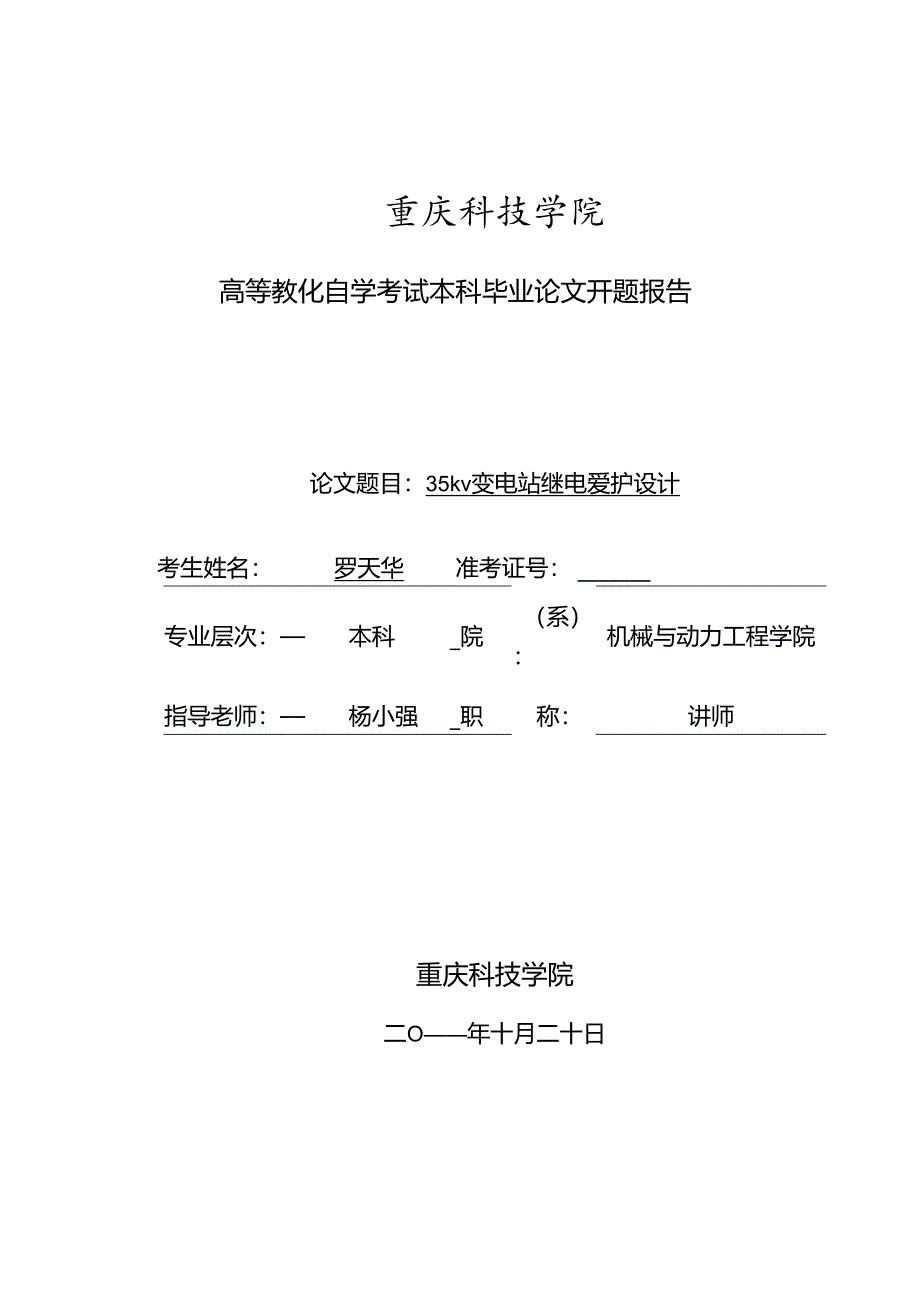

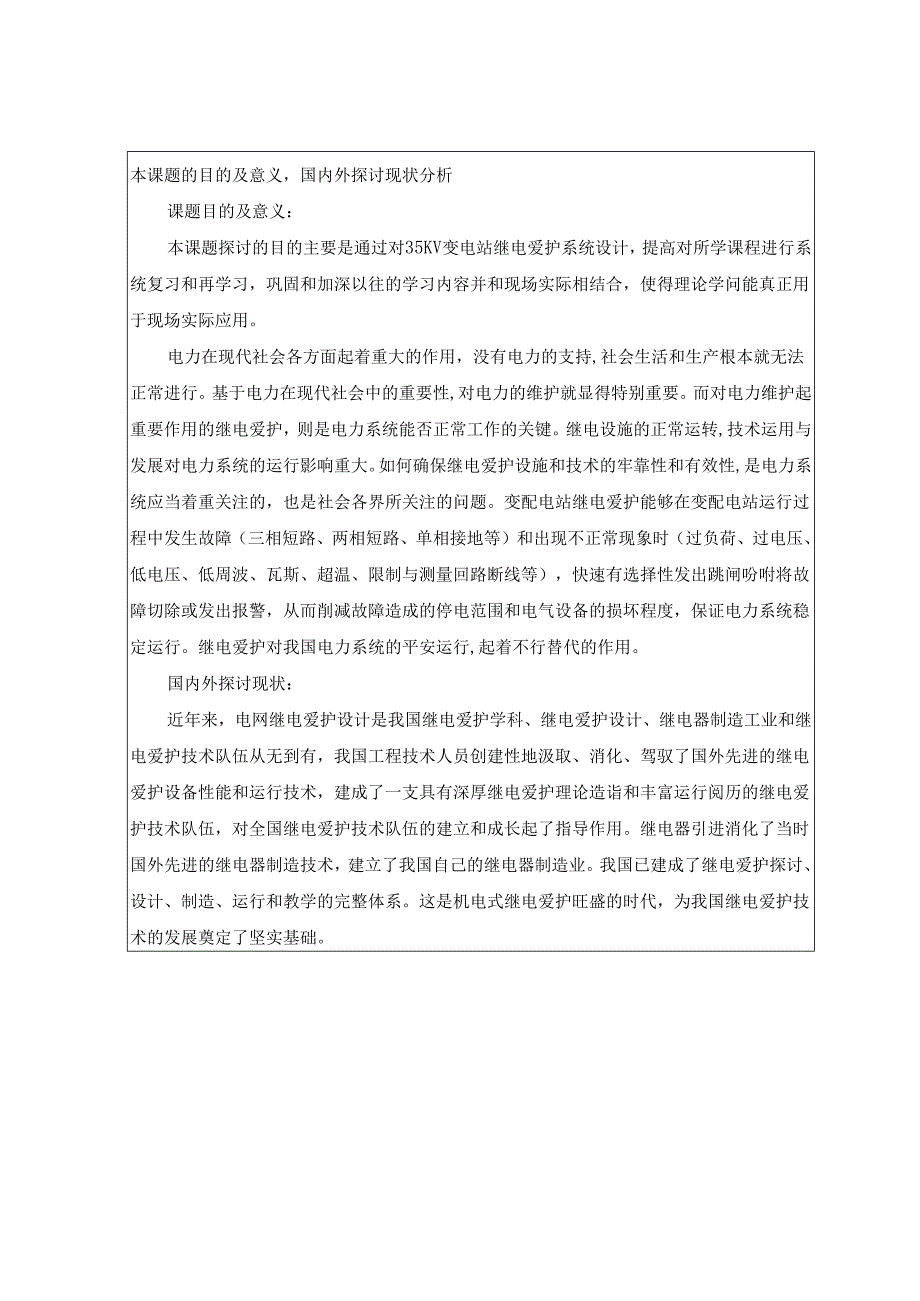

1、重庆科技学院高等教化自学考试本科毕业论文开题报告论文题目：35kv变电站继电爱护设计考生姓名：罗天华准考证号：专业层次：本科_院（系）：机械与动力工程学院指导老师：杨小强_职称：讲师重庆科技学院二O年十月二十日本课题的目的及意义，国内外探讨现状分析课题目的及意义：本课题探讨的目的主要是通过对35KV变电站继电爱护系统设计，提高对所学课程进行系统复习和再学习，巩固和加深以往的学习内容并和现场实际相结合，使得理论学问能真正用于现场实际应用。电力在现代社会各方面起着重大的作用，没有电力的支持,社会生活和生产根本就无法正常进行。基于电力在现代社会中的重要性,对电力的维护就显得特别重要。而对电力维护起重

2、要作用的继电爱护，则是电力系统能否正常工作的关键。继电设施的正常运转,技术运用与发展对电力系统的运行影响重大。如何确保继电爱护设施和技术的牢靠性和有效性,是电力系统应当着重关注的，也是社会各界所关注的问题。变配电站继电爱护能够在变配电站运行过程中发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、限制与测量回路断线等），快速有选择性发出跳闸吩咐将故障切除或发出报警，从而削减故障造成的停电范围和电气设备的损坏程度，保证电力系统稳定运行。继电爱护对我国电力系统的平安运行,起着不行替代的作用。国内外探讨现状：近年来，电网继电爱护设计是我国继电爱护

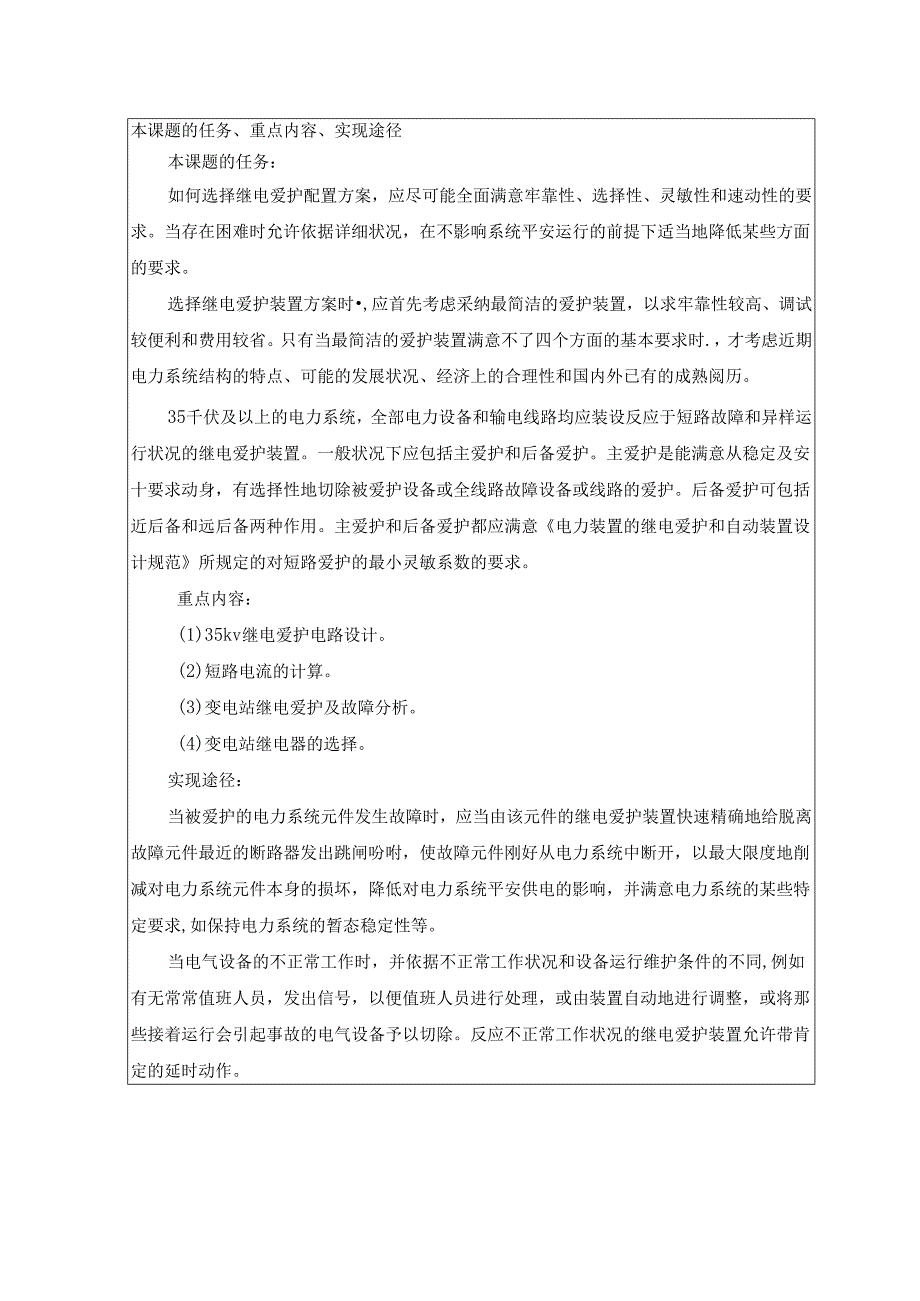

3、学科、继电爱护设计、继电器制造工业和继电爱护技术队伍从无到有，我国工程技术人员创建性地汲取、消化、驾驭了国外先进的继电爱护设备性能和运行技术，建成了一支具有深厚继电爱护理论造诣和丰富运行阅历的继电爱护技术队伍，对全国继电爱护技术队伍的建立和成长起了指导作用。继电器引进消化了当时国外先进的继电器制造技术，建立了我国自己的继电器制造业。我国已建成了继电爱护探讨、设计、制造、运行和教学的完整体系。这是机电式继电爱护旺盛的时代，为我国继电爱护技术的发展奠定了坚实基础。本课题的任务、重点内容、实现途径本课题的任务：如何选择继电爱护配置方案，应尽可能全面满意牢靠性、选择性、灵敏性和速动性的要求。当存在困难

4、时允许依据详细状况，在不影响系统平安运行的前提下适当地降低某些方面的要求。选择继电爱护装置方案时,应首先考虑采纳最简洁的爱护装置，以求牢靠性较高、调试较便利和费用较省。只有当最简洁的爱护装置满意不了四个方面的基本要求时.，才考虑近期电力系统结构的特点、可能的发展状况、经济上的合理性和国内外已有的成熟阅历。35千伏及以上的电力系统，全部电力设备和输电线路均应装设反应于短路故障和异样运行状况的继电爱护装置。一般状况下应包括主爱护和后备爱护。主爱护是能满意从稳定及安十要求动身，有选择性地切除被爱护设备或全线路故障设备或线路的爱护。后备爱护可包括近后备和远后备两种作用。主爱护和后备爱护都应满意电力装置

5、的继电爱护和自动装置设计规范所规定的对短路爱护的最小灵敏系数的要求。重点内容：(1)35kv继电爱护电路设计。(2)短路电流的计算。(3)变电站继电爱护及故障分析。(4)变电站继电器的选择。实现途径：当被爱护的电力系统元件发生故障时，应当由该元件的继电爱护装置快速精确地给脱离故障元件最近的断路器发出跳闸吩咐，使故障元件刚好从电力系统中断开，以最大限度地削减对电力系统元件本身的损坏，降低对电力系统平安供电的影响，并满意电力系统的某些特定要求,如保持电力系统的暂态稳定性等。当电气设备的不正常工作时，并依据不正常工作状况和设备运行维护条件的不同,例如有无常常值班人员，发出信号，以便值班人员进行处理，

6、或由装置自动地进行调整，或将那些接着运行会引起事故的电气设备予以切除。反应不正常工作状况的继电爱护装置允许带肯定的延时动作。预料可能遇到的困难，提出解决问题的方法和措施预料可能遇到问题：（1）在设计过程中，由于时间有限，设计好电路后测量可能会因选择的电阻不当影响测量可能不精确。（2）在进行短路电流计算时可能会遇到公式困难对计算结果产生影响。，（3）在电路设计图中可能没有考虑到密集区的接地线，而耗费材料。解决问题的方法和措施：（1）为了保证测量精度，可在相宜的气候和湿度下选择相宜的电阻或在原电阻的基础上削减O.1Q。（2）将这些人工智能方法适当结合可使求解速度更快。可以预见，人工智能技术在继电爱

7、护领域必会得到应用，以解决用常规方法难以解决的问题。（3）为解决这一问题可临时增加12条主干线。完成本课题所需的工作条件（如工具书、计算机、试验、调研等）及解决方法SPCE061A精简开发板、键盘与显示电路、压控恒流源电路、校正电路、电源电路原理图，计算机。1 .查阅电气工程专业毕业设计设计指南一继电爱护分册、电力继电爱护原理指导书。2 .试验运用50Hz、220V民用电，经减压器减压、后输出电源作为试验工作电源。3 .由集成电路组成的数字电压面板表改装成的欧姆表用于电阻检测。4.试验:学校试验室，电力电子试验室。主要参考文献（由指导老师指定）：1王梅义。高压电网继电爱护运行技术.北京电力工业

8、出版社.19812韩笑。电气工程专业毕业设计设计指南一继电爱护分册北京.中国水利水电出版社.20033许建安、连晶晶。继电爱护技术北京.中国水利水电出版社.20044李火元。电力继电爱护与自动装置（其次版）北京.中国电力出版社.20065何仰赞、温增银.电力系统分析（上）.华中理工高校出版社.19966贺家李、宋从矩、电力继电爱护原理.北京水利电力出版社.19857崔家佩、孟庆炎、熊炳耀.电力系统继电爱护与平安自动装置整定计算北京水利水电出版社.20028尹项根、曾克娥、电力系统继电爱护原理与应用（上）.武汉.华中科技高校出版社.2001同组设计者及分工：本次毕业设计是个人独立完成。论文工作的进度支配（或工作方案分析）（由指导老师确定）起止时间进度支配备注2010.10.8-10.18选题并确定论文题目2010.10.19-10.28完成并上交开题报告2010确定论文大纲书目2010论文初稿2010.1论文终稿，上交电子档和打印文稿2010.12.22-12.25论文答辩指导老师看法：（对本课题的深度、广度及工作量的看法和对设计结果的预料）指导老师签名：年月日教研室审查看法：教研室负责人签名：年月日
