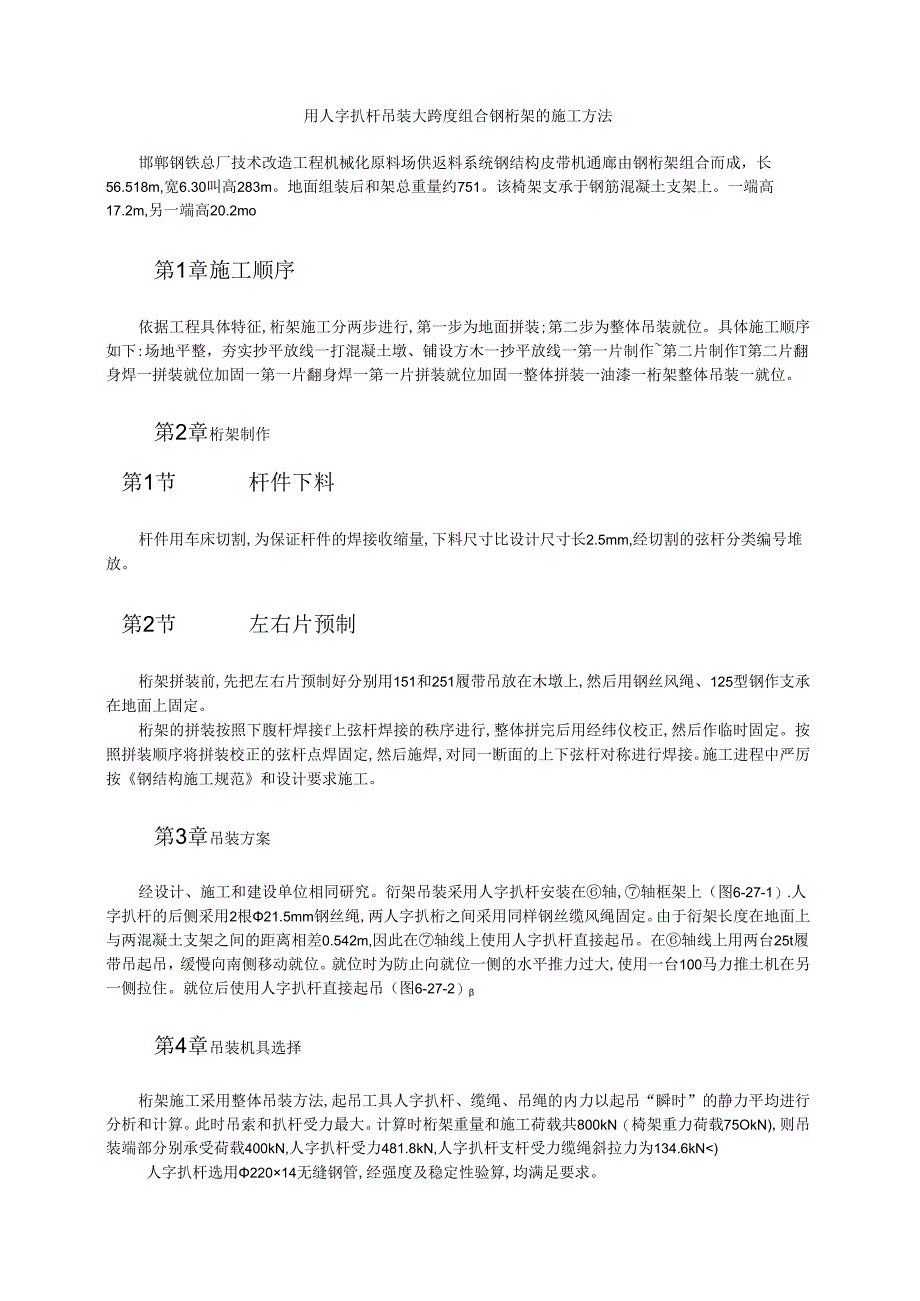

1、用人字扒杆吊装大跨度组合钢桁架的施工方法邯郸钢铁总厂技术改造工程机械化原料场供返料系统钢结构皮带机通廊由钢桁架组合而成，长56.518m,宽6.30叫高283m。地面组装后和架总重量约751。该椅架支承于钢筋混凝土支架上。一端高17.2m,另一端高20.2mo第1章施工顺序依据工程具体特征,桁架施工分两步进行,第一步为地面拼装;第二步为整体吊装就位。具体施工顺序如下:场地平整，夯实抄平放线一打混凝土墩、铺设方木一抄平放线一第一片制作第二片制作T第二片翻身焊一拼装就位加固一第一片翻身焊一第一片拼装就位加固一整体拼装一油漆一桁架整体吊装一就位。第2章桁架制作第1节杆件下料杆件用车床切割,为保证杆件

2、的焊接收缩量,下料尺寸比设计尺寸长2.5mm,经切割的弦杆分类编号堆放。第2节左右片预制桁架拼装前,先把左右片预制好分别用151和251履带吊放在木墩上,然后用钢丝风绳、125型钢作支承在地面上固定。桁架的拼装按照下腹杆焊接f上弦杆焊接的秩序进行,整体拼完后用经纬仪校正,然后作临时固定。按照拼装顺序将拼装校正的弦杆点焊固定,然后施焊,对同一断面的上下弦杆对称进行焊接。施工进程中严厉按钢结构施工规范和设计要求施工。第3章吊装方案经设计、施工和建设单位相同研究。衍架吊装采用人字扒杆安装在轴,轴框架上（图6-27-1）.人字扒杆的后侧采用2根21.5mm钢丝绳,两人字扒桁之间采用同样钢丝缆风绳固定。

3、由于衍架长度在地面上与两混凝土支架之间的距离相差0.542m,因此在轴线上使用人字扒杆直接起吊。在轴线上用两台25t履带吊起吊，缓慢向南侧移动就位。就位时为防止向就位一侧的水平推力过大,使用一台100马力推土机在另一侧拉住。就位后使用人字扒杆直接起吊（图6-27-2）第4章吊装机具选择桁架施工采用整体吊装方法,起吊工具人字扒杆、缆绳、吊绳的内力以起吊“瞬时”的静力平均进行分析和计算。此时吊索和扒杆受力最大。计算时桁架重量和施工荷载共800kN（椅架重力荷载75OkN),则吊装端部分别承受荷载400kN,人字扒杆受力481.8kN,人字扒杆支杆受力缆绳斜拉力为134.6kN)人字扒杆选用2201

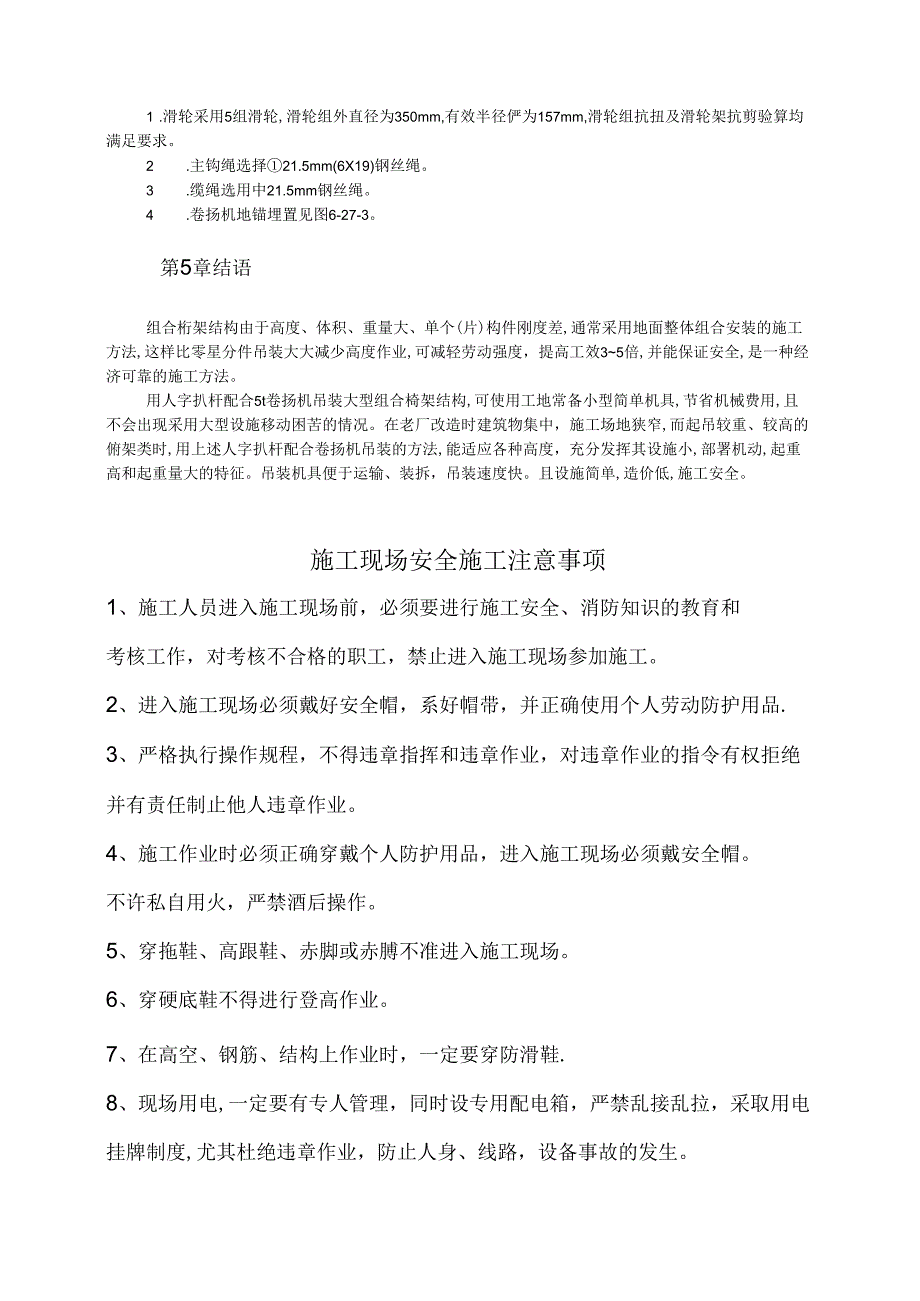

4、4无缝钢管,经强度及稳定性验算,均满足要求。1 .滑轮采用5组滑轮,滑轮组外直径为350mm,有效半径俨为157mm,滑轮组抗扭及滑轮架抗剪验算均满足要求。2 .主钩绳选择21.5mm(6X19)钢丝绳。3 .缆绳选用中21.5mm钢丝绳。4 .卷扬机地锚埋置见图6-27-3。第5章结语组合桁架结构由于高度、体积、重量大、单个(片)构件刚度差,通常采用地面整体组合安装的施工方法,这样比零星分件吊装大大减少高度作业,可减轻劳动强度，提高工效35倍,并能保证安全,是一种经济可靠的施工方法。用人字扒杆配合5t卷扬机吊装大型组合椅架结构,可使用工地常备小型简单机具,节省机械费用,且不会出现采用大型设施

5、移动困苦的情况。在老厂改造时建筑物集中，施工场地狭窄,而起吊较重、较高的俯架类时,用上述人字扒杆配合卷扬机吊装的方法,能适应各种高度，充分发挥其设施小,部署机动,起重高和起重量大的特征。吊装机具便于运输、装拆，吊装速度快。且设施简单,造价低,施工安全。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品

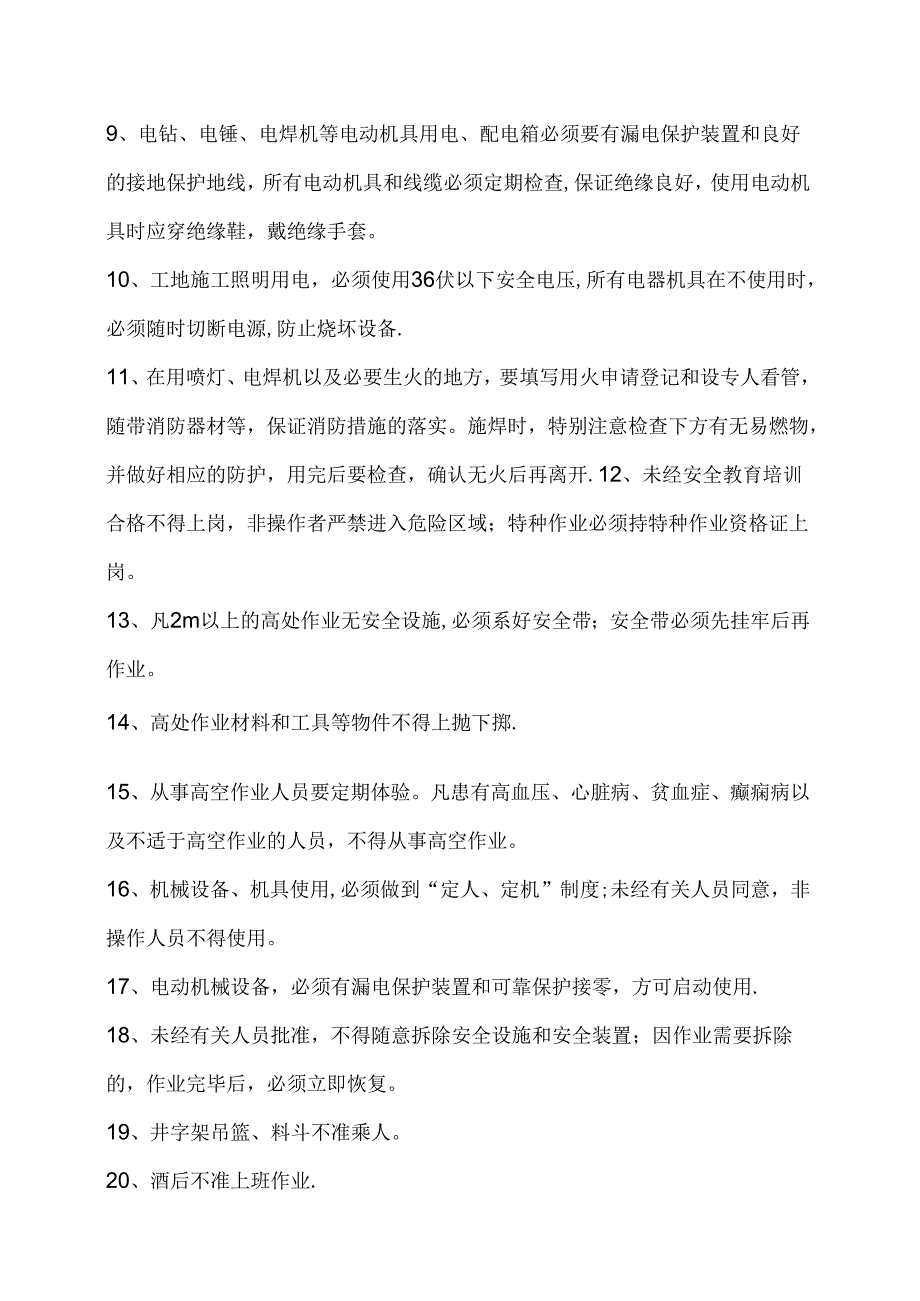

6、，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在

7、用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作

8、人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25

9、、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
