1、配管配线施工方案一.施工准备：在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高,平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等，这样才能密切配合土建搞好主体工程预埋线管、箱盒。二、工艺流程三.安装要求:1.电线管的预埋工作按照土建进度进行，在木工立好模板后，及时组织人员画线定位，在柱上及剪力墙上预埋箱盒，必须用透明塑料软管灌水，校平统一标高，预埋箱盒必须紧贴木板固定牢靠，电管与箱盒必须采用配套的元件涂专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸或者透明，防止水泥浆及灰渣进入造成堵塞。配管结束后，必须由

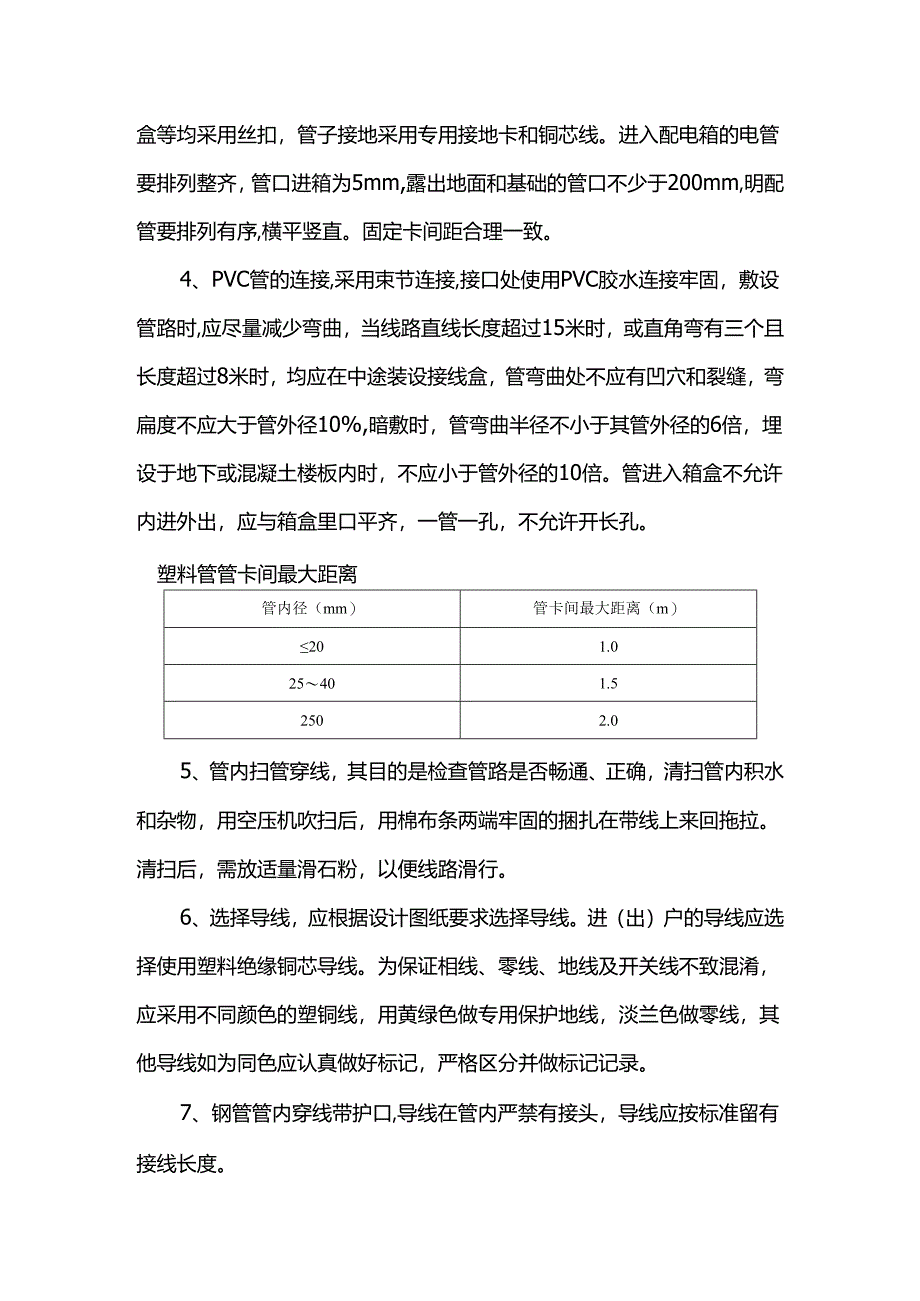

2、施工质量负责人核对，是否有遗漏放错现象，确保无误后填写自检评定表和隐蔽工程验收记录，请技术质量科、甲方和监理工程师来现场进行隐蔽工程检查验收，并做好隐蔽记录。2、在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰坏。土建脱模后，应及时进行检查，发现问题及时处理。3、电气钢管的连接采用丝扣连接，进开关盒、灯头盒、插座盒、接线盒等均采用丝扣，管子接地采用专用接地卡和铜芯线。进入配电箱的电管要排列整齐，管口进箱为5mm,露出地面和基础的管口不少于200mm,明配管要排列有序,横平竖直。固定卡间距合理一致。4、PVC管的连接,采用束节连接,接口处使用PVC胶水连接牢固，敷设管路时,应尽量减少弯曲，当

3、线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂缝，弯扁度不应大于管外径10%,暗敷时，管弯曲半径不小于其管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，不允许开长孔。塑料管管卡间最大距离管内径（mm）管卡间最大距离（m）201.025401.52502.05、管内扫管穿线，其目的是检查管路是否畅通、正确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。清扫后，需放适量滑石粉，以便线路滑行。6、选择导线，应根据设计图纸要求选择导线。进（出）户

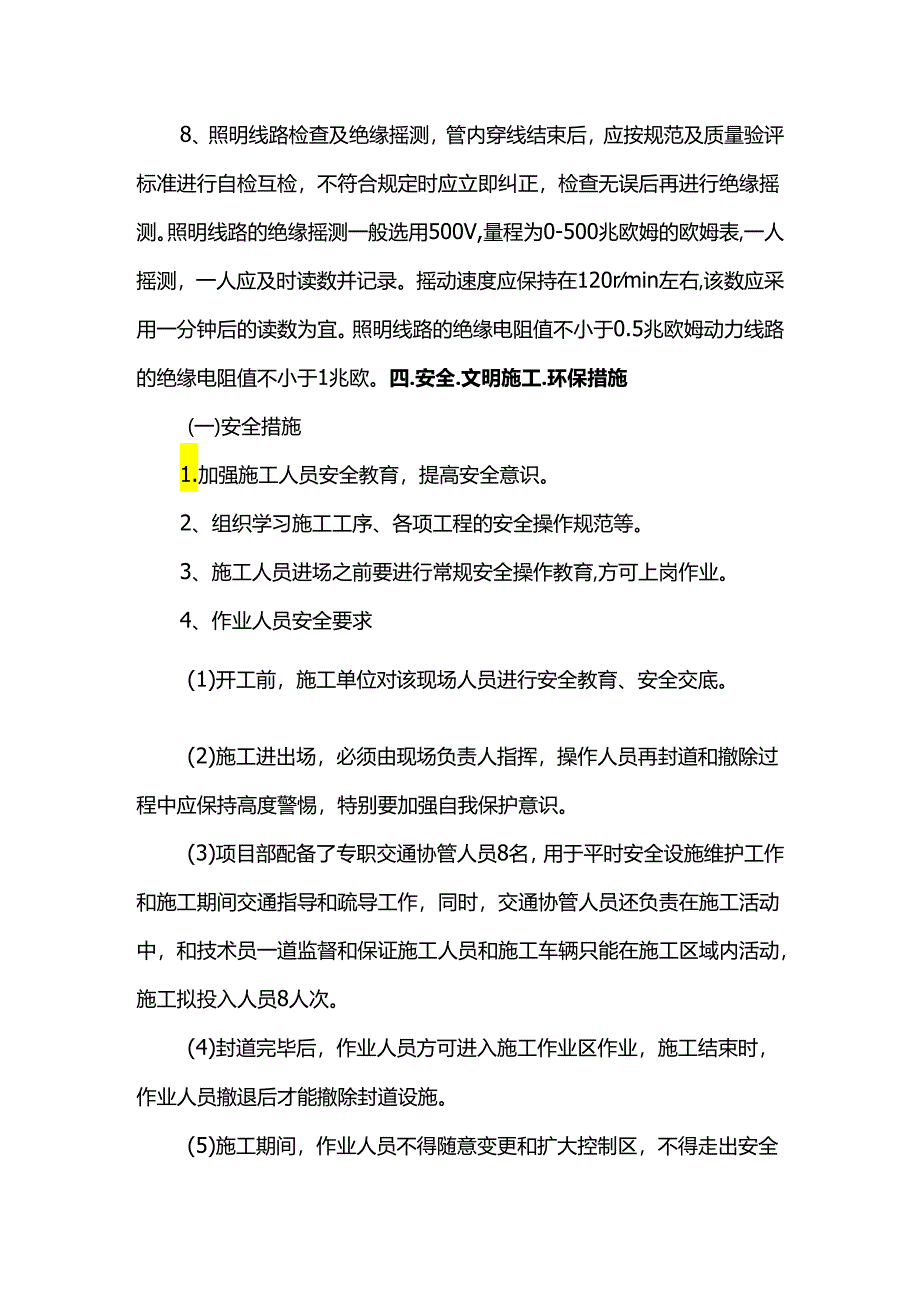

4、的导线应选择使用塑料绝缘铜芯导线。为保证相线、零线、地线及开关线不致混淆，应采用不同颜色的塑铜线，用黄绿色做专用保护地线，淡兰色做零线，其他导线如为同色应认真做好标记，严格区分并做标记记录。7、钢管管内穿线带护口,导线在管内严禁有接头，导线应按标准留有接线长度。8、照明线路检查及绝缘摇测，管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查无误后再进行绝缘摇测。照明线路的绝缘摇测一般选用500V,量程为0-500兆欧姆的欧姆表,一人摇测，一人应及时读数并记录。摇动速度应保持在120rmin左右,该数应采用一分钟后的读数为宜。照明线路的绝缘电阻值不小于0.5兆欧姆动力

5、线路的绝缘电阻值不小于1兆欧。四.安全.文明施工.环保措施(一)安全措施1.加强施工人员安全教育，提高安全意识。2、组织学习施工工序、各项工程的安全操作规范等。3、施工人员进场之前要进行常规安全操作教育,方可上岗作业。4、作业人员安全要求(1)开工前，施工单位对该现场人员进行安全教育、安全交底。(2)施工进出场，必须由现场负责人指挥，操作人员再封道和撤除过程中应保持高度警惕，特别要加强自我保护意识。(3)项目部配备了专职交通协管人员8名，用于平时安全设施维护工作和施工期间交通指导和疏导工作，同时，交通协管人员还负责在施工活动中，和技术员一道监督和保证施工人员和施工车辆只能在施工区域内活动，施工

6、拟投入人员8人次。(4)封道完毕后，作业人员方可进入施工作业区作业，施工结束时，作业人员撤退后才能撤除封道设施。(5)施工期间，作业人员不得随意变更和扩大控制区，不得走出安全保护区，不得就任何施工机具和材料放置于安全保护区外。(6)现场施工人员必须穿着带有反光标志功能的工作套装，对颜色和反光标志陈旧的工作套装及时更换。(二)文明施工措施认真贯彻落实安全生产责任制，将安全生产工作始终贯穿于施工生产全过程，项目部成立专门安全质量监督小组，设有专职安全员,采取多种形式进行安全方面的宣传教育，定期进行安全管理检查，形成人人讲安全、事事要安全、处处为安全的良好安全生产氛围。1.施工人员佩带胸牌上岗，穿着

7、反光背心。2、交通协管员在交叉路口执勤，指挥车辆出入。3、安全员佩带袖章，巡回检查；施工路段车速度不超过40公里。4、所有设备必须注意人员安全，严禁发生设备伤人事故，沥青拌和站人员要戴安全帽，高温部位设警示牌，避免高温伤人。5、起终点设禁止通行标牌、有堵卡人员专门负责交通管制。6、后勤人员准备好防暑降温药品，饮用水供应必须保证。7、作业现场保持规范、有序，废料不准乱仍，要集中回收。8、职工对待工作热情、投入，对人尊重、礼貌；精神面貌好。9、场地规划整齐，材料按规格隔离堆放，标示明确，保持施工场地清洁卫生。10、尊重当地民风、民俗、遵守地方法规，与地方协调好关系。（三）环境保护措施1.严格控制施工作业时间，制定降噪声措施，在夜晚施工过程中应尽量减少使用噪音较大的施工机械，保证附近居民的正常休息。2、机械停放和施工安排有序合理，禁止乱摆乱放。3、石料堆放场地进行硬化处理，砂石等材料应采取覆盖措施。4、施工现场的机械设备、车辆尾气排放应符合国家环保排放标准要求。5、施工产生的废弃混合料、生活垃圾如餐盒等要及时清运处理。
