1、钢结构工程施工技术方案及措施第一节GTC 屋顶结构及施工方案简介地面交通中心（GTC） 位于3A 航站楼南面，为旅客提供往返市内道路交通的连接枢纽。在GTC 建筑顶面有一覆盖轻轨火车站的大跨度屋盖。屋盖结构为大跨度钢结构拱架，拱架间距为18m， 共有14 榀，跨度为45m-120m，拱架的断面高度为3m-1.2m，拱架最大矢高为25.5m,最重构件达220t， 端部通过抗震球支座与现场混凝土边缘梁相连。屋盖纵向为18m 跨距的梯形截面主檩条，主檩单元分布间距为3m 的次檩。按照总包的工期要求，待土建结构完成后，进行屋盖结构施工。根据屋顶结构的特点，在伸缩缝处将屋顶分成3 个单元进行施工，采用2

2、 台行走式塔吊立于一层顶板沿屋盖结构纵向进行节间安装。拱架按照设备起重能力及运输条件的限制分为8-14 段，单段重10.4t22t， 长度约9m， 分段就位的拱架在承重脚手架上对接，整榀拱架安装完毕后，安装主拱间的主次檩结构。承重脚手架以伸缩缝为界分区搭设，以降低施工成本。计划工期为150 天。一、GTC 屋顶结构简介1结构形状GTC 屋顶面积约30500m2 ，从轨道总站到地面运输中心，在南北方向的长度约为320m，东西方向整个屋盖结构跨度范围内没有立柱，宽度范围为45-120m。该建筑物通过一个拱形屋顶在东西方向封闭，并连接在首层与GTC 相连的混凝土结构，在南北方向开放。在南端的开口，允

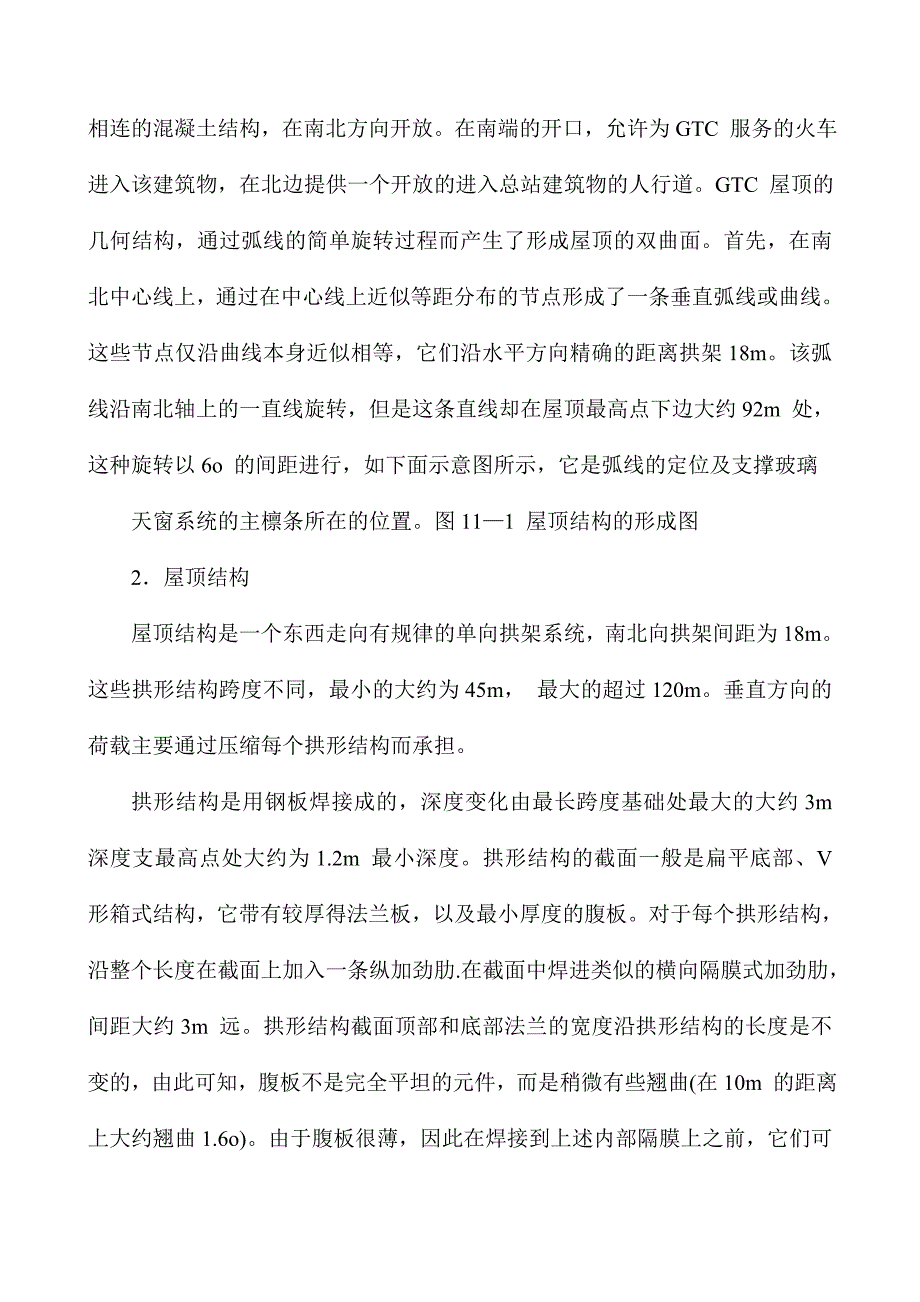

3、许为GTC 服务的火车进入该建筑物，在北边提供一个开放的进入总站建筑物的人行道。GTC 屋顶的几何结构，通过弧线的简单旋转过程而产生了形成屋顶的双曲面。首先，在南北中心线上，通过在中心线上近似等距分布的节点形成了一条垂直弧线或曲线。这些节点仅沿曲线本身近似相等，它们沿水平方向精确的距离拱架18m。该弧线沿南北轴上的一直线旋转，但是这条直线却在屋顶最高点下边大约92m 处，这种旋转以6o 的间距进行，如下面示意图所示，它是弧线的定位及支撑玻璃天窗系统的主檩条所在的位置。图111 屋顶结构的形成图2屋顶结构屋顶结构是一个东西走向有规律的单向拱架系统，南北向拱架间距为18m。这些拱形结构跨度不同，最

4、小的大约为45m， 最大的超过120m。垂直方向的荷载主要通过压缩每个拱形结构而承担。拱形结构是用钢板焊接成的，深度变化由最长跨度基础处最大的大约3m 深度支最高点处大约为1.2m 最小深度。拱形结构的截面一般是扁平底部、V 形箱式结构，它带有较厚得法兰板，以及最小厚度的腹板。对于每个拱形结构，沿整个长度在截面上加入一条纵加劲肋.在截面中焊进类似的横向隔膜式加劲肋，间距大约3m 远。拱形结构截面顶部和底部法兰的宽度沿拱形结构的长度是不变的，由此可知，腹板不是完全平坦的元件，而是稍微有些翘曲(在10m 的距离上大约翘曲1.6o)。由于腹板很薄，因此在焊接到上述内部隔膜上之前，它们可以被稍微扭曲成

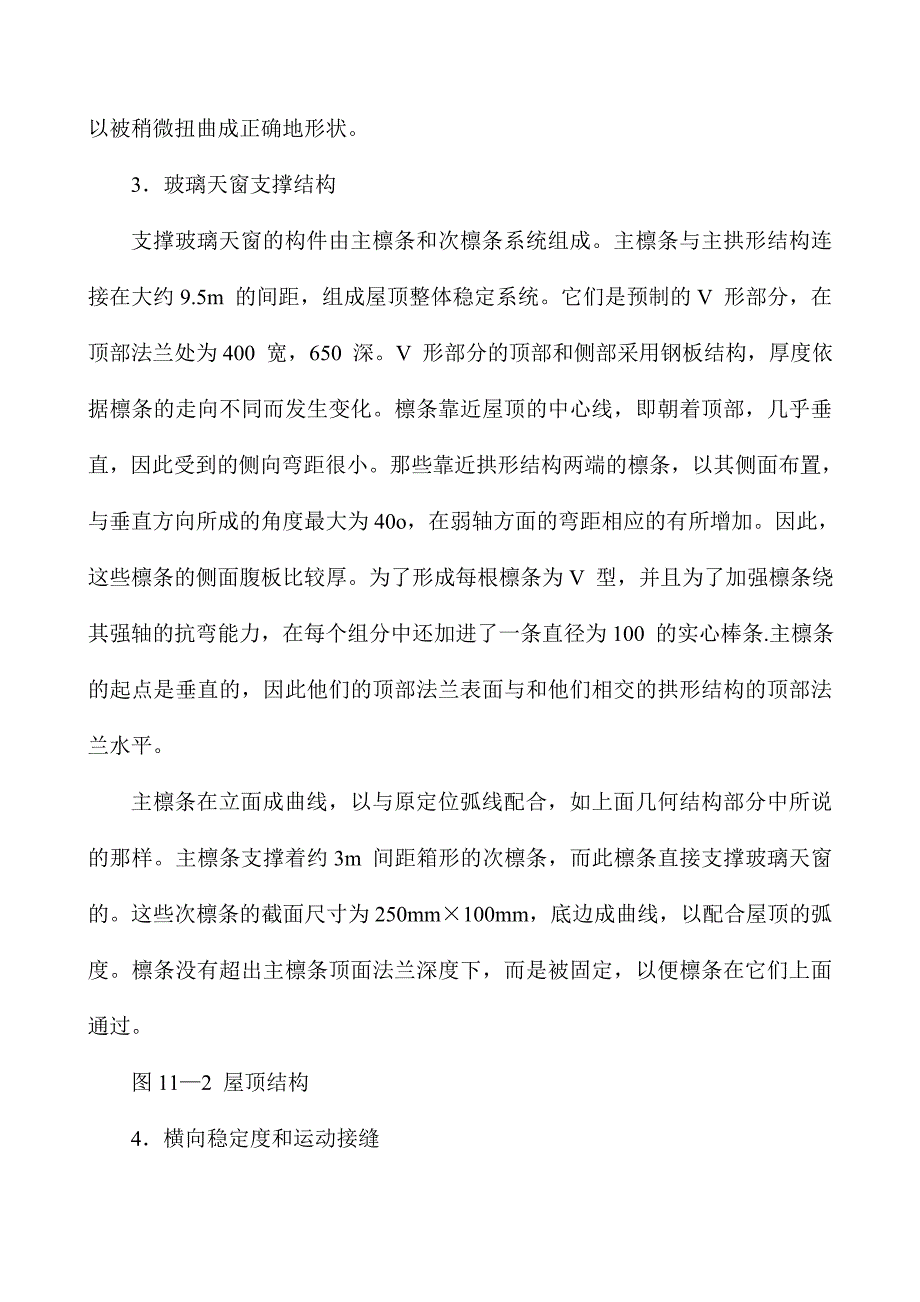

5、正确地形状。3玻璃天窗支撑结构支撑玻璃天窗的构件由主檩条和次檩条系统组成。主檩条与主拱形结构连接在大约9.5m 的间距，组成屋顶整体稳定系统。它们是预制的V 形部分，在顶部法兰处为400 宽，650 深。V 形部分的顶部和侧部采用钢板结构，厚度依据檩条的走向不同而发生变化。檩条靠近屋顶的中心线，即朝着顶部，几乎垂直，因此受到的侧向弯距很小。那些靠近拱形结构两端的檩条，以其侧面布置，与垂直方向所成的角度最大为40o，在弱轴方面的弯距相应的有所增加。因此，这些檩条的侧面腹板比较厚。为了形成每根檩条为V 型，并且为了加强檩条绕其强轴的抗弯能力，在每个组分中还加进了一条直径为100 的实心棒条.主檩条

6、的起点是垂直的，因此他们的顶部法兰表面与和他们相交的拱形结构的顶部法兰水平。主檩条在立面成曲线，以与原定位弧线配合，如上面几何结构部分中所说的那样。主檩条支撑着约3m 间距箱形的次檩条，而此檩条直接支撑玻璃天窗的。这些次檩条的截面尺寸为250mm100mm，底边成曲线，以配合屋顶的弧度。檩条没有超出主檩条顶面法兰深度下，而是被固定，以便檩条在它们上面通过。图112 屋顶结构4横向稳定度和运动接缝支撑轨道总站屋顶的GTC 混凝土结构包括两个东西向伸缩缝直接在屋顶构件下面。为了避免因两个建筑元件之间不同的运动性能而引起复杂情况，在于混凝土结构的相同位置设置伸缩缝。这样屋顶被分成3 个独立构件，并且

7、都拥有自己的稳定系统。GTC 屋顶不采用任何支撑。每个屋顶部分的稳定性都通过拱形结构与主檩条的空腹桁架作用而保证，这一点依赖于这些元件的弱轴抗弯刚度。尤其是拱端和朝着拱端的主檩条，对南北方向每个屋顶部分的侧面稳定性起到了巨大作用。所以靠近拱端主檩条腹板的厚度需增加。GTC 混凝土结构中的伸缩缝位置对应于屋顶结构中两个拱的位置.在这些位置，拱被分成两个”半V”部分，每半个部分成为一个扇形或另一个扇形的一部分。在这些拱形结构之间，将提供大约200mm的间隙，以允许温度变形和地震位移。位于这些分开的拱形结构支撑位置上的混凝土结构采用双立柱，以便每个拱形结构都位于自己的立柱上而无须跨越伸缩缝采用复杂的

8、转换结构。图113 屋顶的运动接缝二、GTC 屋顶钢结构工程难点1钢构件的深化设计及加工工艺GTC 屋顶钢结构独特的外形决定了，钢构件深化设计的准确及加工工艺的确定是本工程的难点。com2大跨度拱架的安装座与现场混凝土边缘梁相连，上下翼缘宽度不变而高度改变的拱截面形成了腹板的双曲面形式，拱的上翼缘随拱的位置不同而发生不同的安装精度、焊接质量、吊装安全可靠是本工程的难点。3运输及吊装机械的选择的超长超大决定了构件的场外、场内运输及吊装机械的选择是本工程的难点。4工期保证及组织协调施工组织协调及配合是本工程的难点。第二节施工部署一、钢结构工程施工部署安排1钢结构部分施工工期1）工期2）工期保证措施

9、. 安排合理的施工流程和施工顺序尽可能提供作业面，使各工种交叉施工。梯形拱长度为47135m，最重构件达220t，端部通过抗震球支角度变化。拱与拱之间通过主檩相连，且主檩穿过拱截面。如何保证主拱在加工成分成814 段，单段重10.4t22t，长度约9m；主檩以拱单元为分段原则，单段重6. 8t15t，长度约18m。钢构件根据本工程钢结构特点，钢结构安装难度特大，所以工期的保证本工程钢结构工期为150 天。. 安排好钢结构深化设计及加工制作计划，组织好工厂与现场的协调工作，以保证构件按计划进场。. 选用科学的、先进的、切实可行的施工方法、施工手段进行钢结构安装。. 使用先进的设备、机具、仪器以提

10、高劳动生产率。.监督六项基本职能，并选配优秀的管理人员及劳务队伍承担本工程的管理、施工任务。. 根据工程施工进度总计划，编制月、周、日计划相结合的各级计划进行进度的控制与管理，并配套制定各分包的计划以及机械设备配备使用计划，劳动力分布安排计划等，实施动态管理。2施工顺序并且都拥有自己。为了保证拱架单元均匀的将力通过球形支座传递给结构，各区支实施项目经理负责制，行使计划、组织、指挥、协调、控制、屋顶的伸缩缝将屋顶结构分成3 个独立的单元，的稳定系统。根据屋顶的结构形式，将以3 个独立的稳定系统为单元进行施工：一区支撑系统的搭设一区构件的吊装（包括A 拱、B 拱、C 拱、D拱、E拱、FN拱及相关主

11、次檩）二区支撑系统的搭设二区构件的吊装（包括FS 拱、G拱、H拱、I拱、J拱、K拱、LN拱及相关主次檩）三区支撑系统的搭设三区构件的吊装（包括LS 拱、M 拱、N拱及相关主次檩）撑系统的支点处采用千斤顶，待一个区段的构件安装完成后，各支点处的千斤顶同步分阶段卸荷，以保证结构的外形及下部混凝土结构的安全可靠。施工顺序见下图：图114 分区示意图3主要劳动力配备钢结构工程劳动力配备表111序 号类 别单 位数 量备 注1管理人员人142电焊工人303架子工人404油漆工人45电工人26测量工人67探伤人29起重工人2011构件检验员人412塔式司机人613信号指挥人6合计人134根据工期动态调整4

12、钢结构施工现场平面布置. 钢结构施工不再另设水电供给设施，服从工程整体的统一安排。现场统一考虑供电、供水设施，但钢结构施工需要单独设立配电箱。. 钢结构施工临建仅考虑自身办公、仓库（包括食堂、会议室）。工具房设在施工现场。场地施工现场统一划定。. 考虑到本工程结构的特殊性，充分利用一层顶板城铁站台承载力高的特点，选用的两台行走塔轨道位于一层顶板，且钢构件的堆放场地选在城铁轨道位置。施工平面布置图：图115 钢结构工程施工平面布置图二、施工准备1熟悉合同、图纸及规范，做好施工现场记录。其程序是：编制劳动力须用审批2技术准备. 编制工艺流程要领书，做详尽的构件进场计划。.细的交底记录。. 各特殊工

13、种（司机、焊工、起重工、电工等）必须持证上岗，证件必须在有效期内方可进场作业。熟悉图纸、计算工程量、现场调查编制施工机具设备须用量计划工艺流程及作业要领书量计划编制月、周施工进度表编制材料、构件、成品需用安全、技术交底临时供水、供电计划编制施工准备工作计划施工总平面布置经济承包与核算组织对各工序施工人员进行专业技术交底及安全交底，并有详. 测量放线所用的经纬仪、水准仪、钢尺等测量仪器，都要做好计量检测，并保证在有效期内使用。3机械材料准备制定材料供应计划，组织相关材料和机械设备进场。机械设备应做好检修和保养，保证完好率。第三节钢构件的制作工艺GTC 屋顶钢结构工程为单层拱形钢结构，整个屋顶钢结

14、构由14榀钢拱架（含二组伸缩拱架）通过檩条等构件组合而成。拱架南北方向设置，间距为18m。在拱架上部圆弧表面上自中间向二侧（东西向）每间隔6。（同心角）设置主檩条一道，结构中部最宽处设有13 道，如下图所示：图116 屋顶结构平面布置图一、拱架结构1本工程拱架是由钢板焊接而成的拱形结构如下图所示：图117 拱架立面图2拱架横截面呈梯形箱形结构如下图所示：图118 拱截面1）图中上下翼缘板为一等宽的圆弧形板条。2）由于拱架高度（H值）沿圆弧弧长在不断变化，因此其腹板为一翘曲的弧形板。3）纵向加劲肋与腹板接合面为一曲线。4）拱架下部区域，面积非常窄小，焊接异常困难。二、拱段划分根据拱架外形尺寸及运
