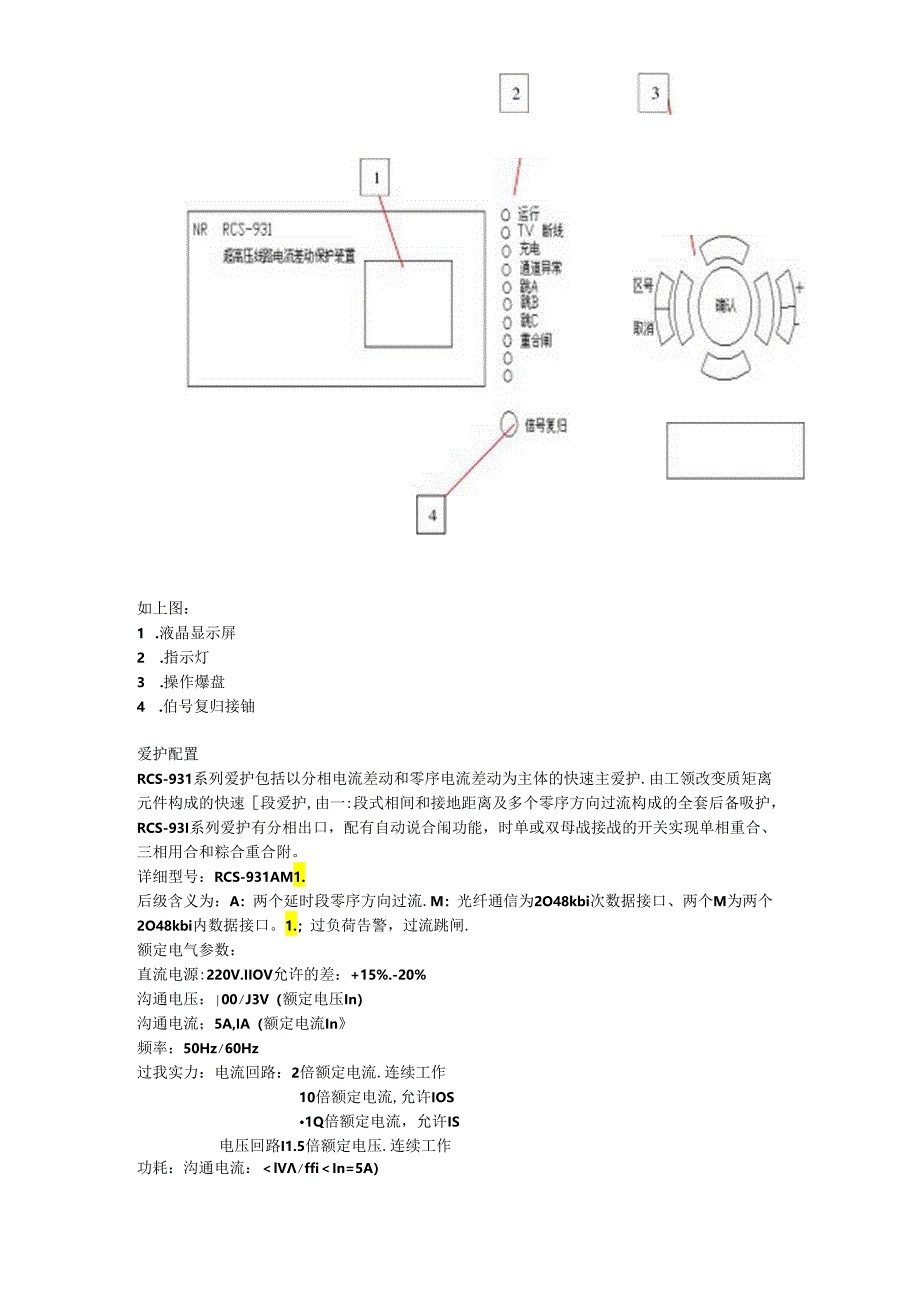

1、如上图：1 .液晶显示屏2 .指示灯3 .操作爆盘4 .伯号复归接铀爱护配置RCS-931系列爱护包括以分相电流差动和零序电流差动为主体的快速主爱护.由工领改变质矩离元件构成的快速段爱护,由一:段式相间和接地距离及多个零序方向过流构成的全套后备吸护，RCS-93I系列爱护有分相出口，配有自动说合闱功能，时单或双母战接战的开关实现单相重合、三相用合和粽合重合附。详细型号：RCS-931AM1.后级含义为：A：两个延时段零序方向过流.M：光纤通信为2O48kbi次数据接口、两个M为两个2O48kbi内数据接口。1.；过负荷告警，过流跳闸.额定电气参数：直流电源:220V.IIOV允许的差：+15%

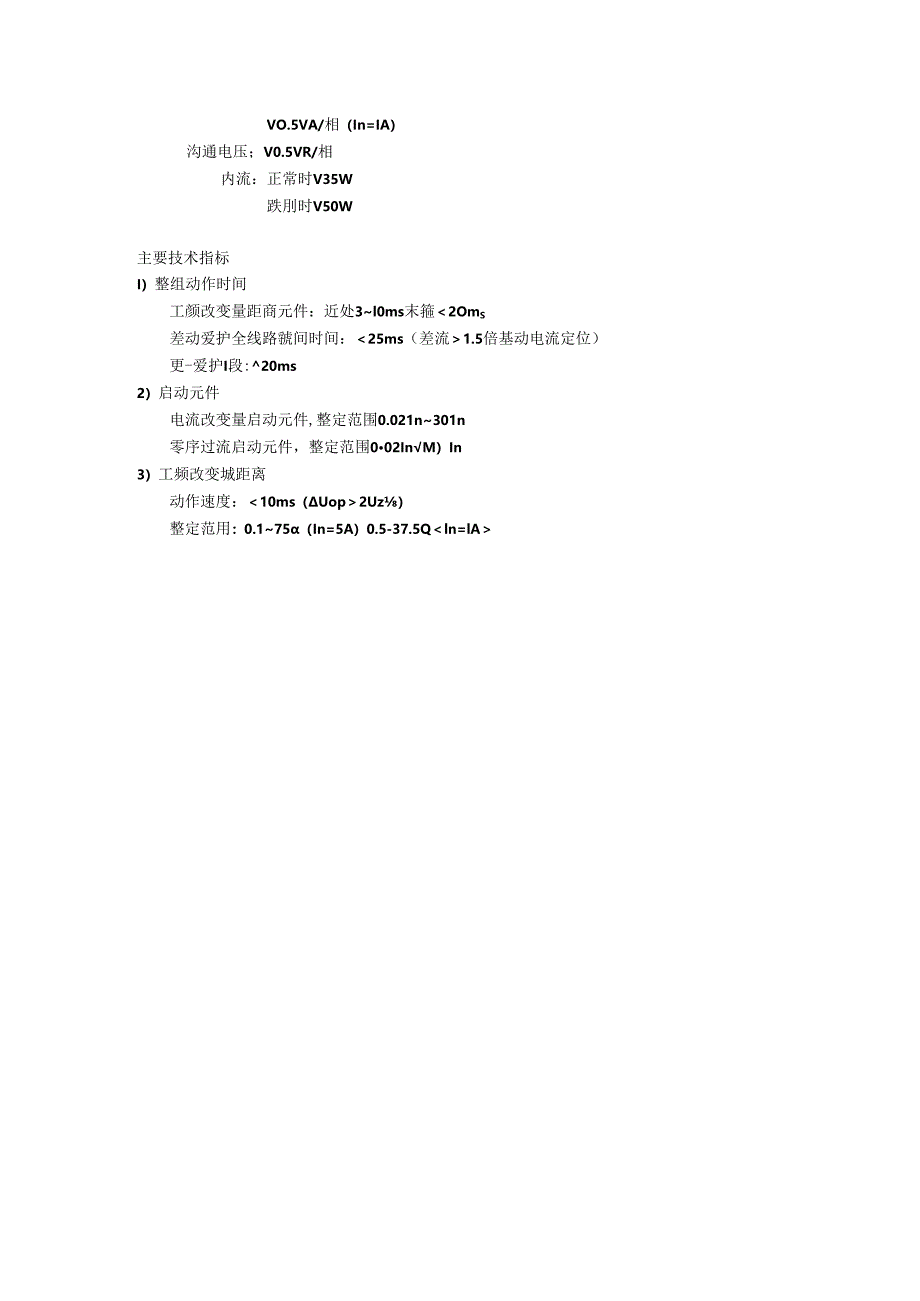

2、.-20%沟通电压：00J3V（额定电压In）沟通电流；5A,IA（额定电流In频率：50Hz60Hz过我实力：电流回路：2倍额定电流.连续工作10倍额定电流,允许IOS1Q倍额定电流，允许IS电压回路I1.5倍额定电压.连续工作功耗：沟通电流：lVffiIn=5A）VO.5VA/相（In=IA）沟通电压；V0.5VR/相内流：正常时V35W跌刖时V50W主要技术指标I）整组动作时间工颜改变量距商元件：近处3l0ms末箍2OmS差动爱护全线路虢间时间：25ms（差流1.5倍基动电流定位）更-爱护I段:20ms2）启动元件电流改变量启动元件,整定范围0.021n301n零序过流启动元件，整定范围002InM）In3）工频改变城距离动作速度：10ms（Uop2Uz）整定范用：0.175（In=5A）0.5-37.5Qln=lA
