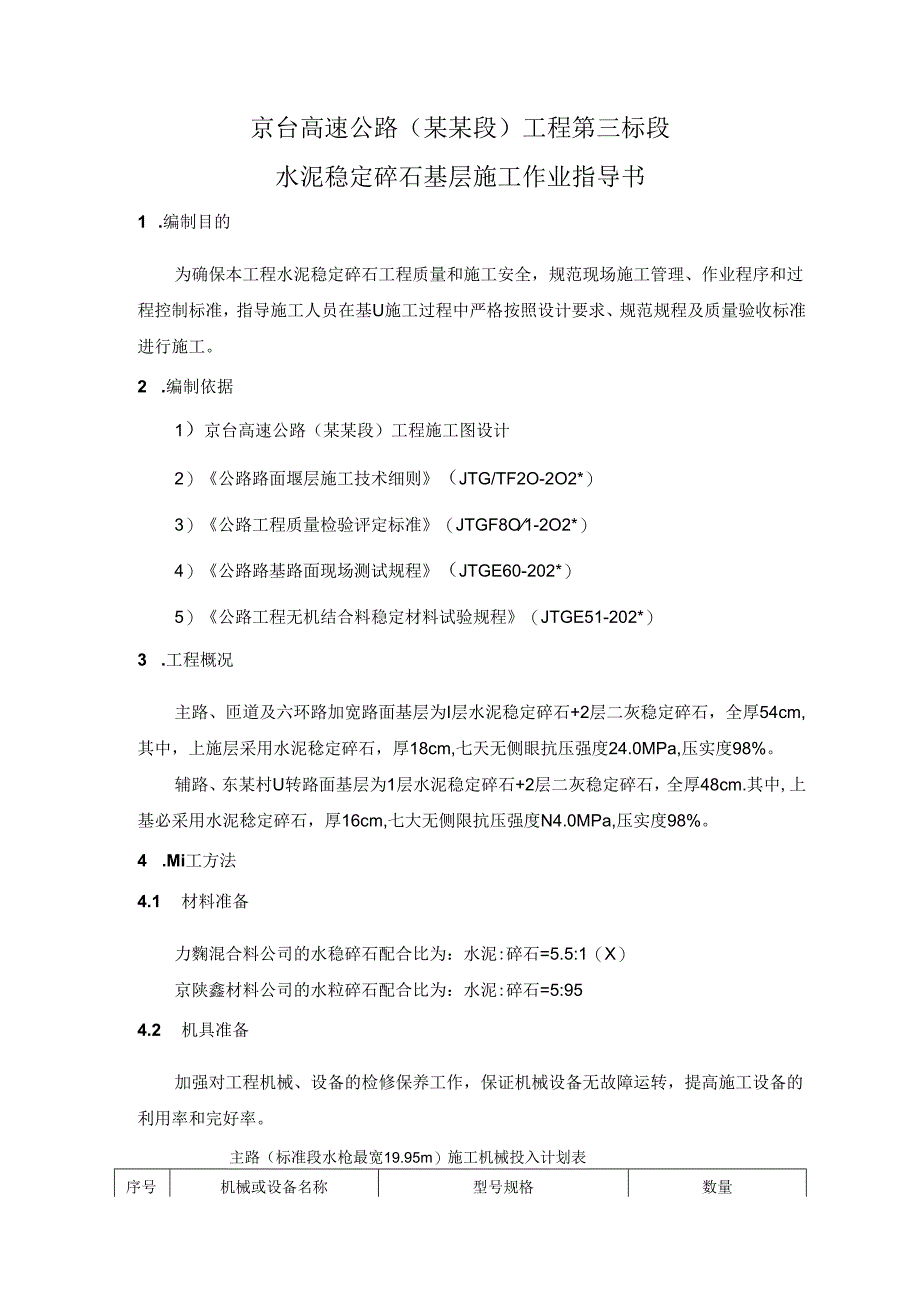

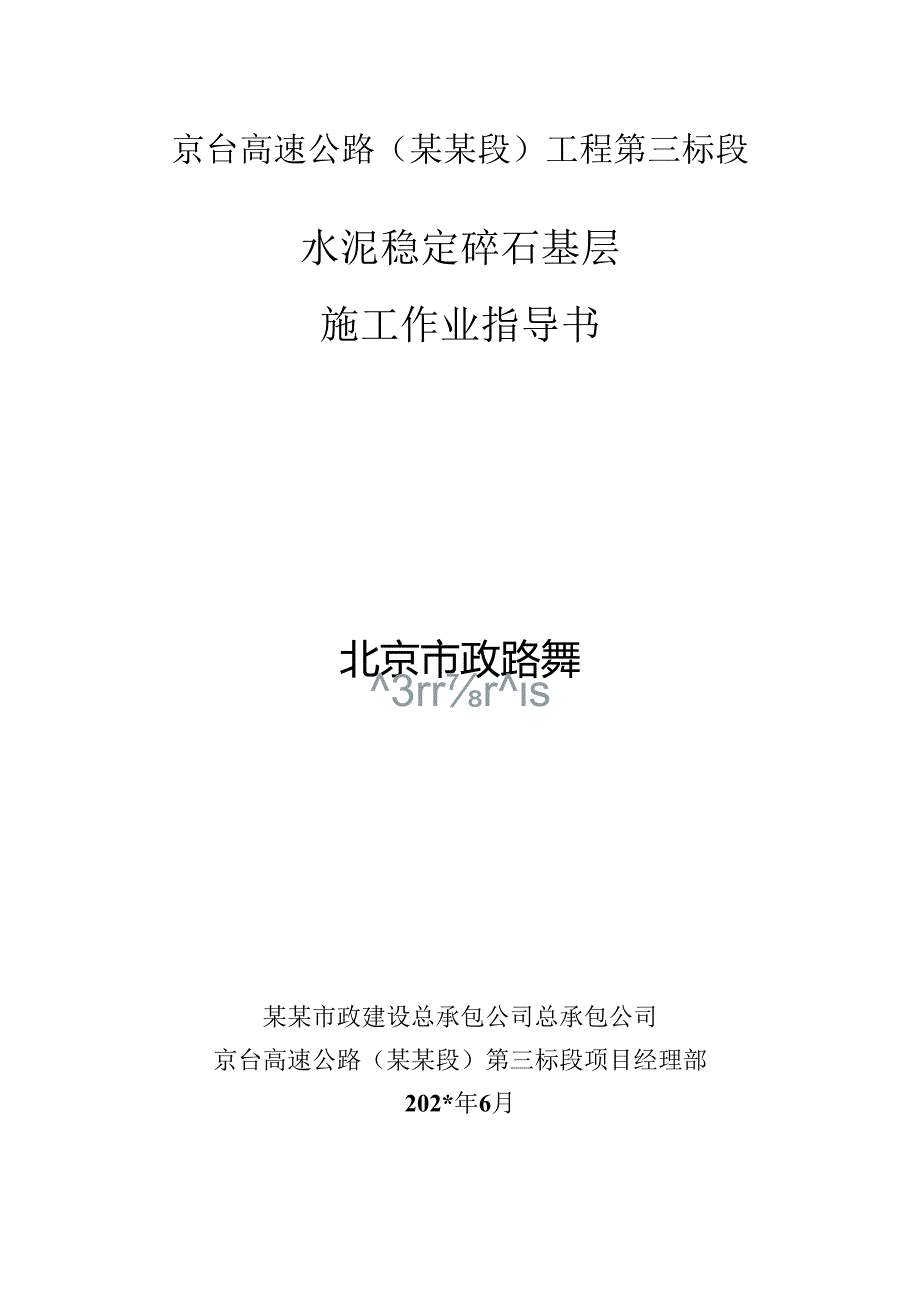

1、京台高速公路（某某段）工程第三标段水泥稳定碎石基层施工作业指导书北京市政路舞3rrrs某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年6月京台高速公路（某某段）工程第三标段水泥稳定碎石基层施工作业指导书1 .编制目的为确保本工程水泥稳定碎石工程质量和施工安全，规范现场施工管理、作业程序和过程控制标准，指导施工人员在基U施工过程中严格按照设计要求、规范规程及质量验收标准进行施工。2 .编制依据1）京台高速公路（某某段）工程施工图设计2）公路路面堰层施工技术细则（JTG/TF2O-2O2*）3）公路工程质量检验评定标准（JTGF8O1-2O2*）4）公路路基路面现

2、场测试规程（JTGE60-202*）5）公路工程无机结合料稳定材料试验规程（JTGE51-202*）3 .工程概况主路、匝道及六环路加宽路面基层为I层水泥稳定碎石+2层二灰稳定碎石，全厚54cm,其中，上施层采用水泥稔定碎石，厚18cm,七天无侧眼抗压强度24.0MPa,压实度98%。辅路、东某村U转路面基层为1层水泥稳定碎石+2层二灰稳定碎石，全厚48cm.其中,上基必采用水泥稔定碎石，厚16cm,七大无侧限抗压强度N4.0MPa,压实度98%。4 .Mi工方法4.1 材料准备力麴混合料公司的水稳碎石配合比为：水泥:碎石=5.5:1（X）京陕鑫材料公司的水粒碎石配合比为：水泥:碎石=5:95

3、4.2 机具准备加强对工程机械、设备的检修保养工作，保证机械设备无故障运转，提高施工设备的利用率和完好率。主路（标准段水枪最宽19.95m）施工机械投入计划表序号机械或设备名称型号规格数量I摊铺机ABG88203台2单钢轮振动压跖机XS2222台3双钢轮振动压路机BW2023台4装我机Z1.50CI台5洒水车IOtI辆主路（道汇入水松最宽32.7m）施工机械投?、计划表序号机械或设符名称型号规格数埴I摊铺机ABG882OABG5253台+2台2单斜轮振动压路机XS2223台3双钢轮振动压路机BW2024台4装我机Z1.50C1台5洒水车IOtI辆匝道（水稳宽度8.16-11.66m）他工扒械投

4、入让划收序号机械或设符名称型号规格故境1摊璃机VoGE1.E21002台2华钢轮娠动压路机I.G522B2台3双钢轮娠动压路机CAT524I台4装我机Z1.50CI台5洒水车IOt1辆辅路、U转（水稳宽度7.83-11.26m）施工机械投入计划表序号机械或设符名称型号规格数量.1摊璃机ABG8820或VOGE1.E21002台2单钢轮振动压路机YZ20或I.G522B2台3双钢轮振动压跖机BW2O2或CAT524I台4装载机Z1.50CI台5酒水车IOt1辆注：根据工程需要配备2台XP3O2胶轮用路机，随时进场43现场准备施工前，将施工区域用围挡封严，在进出口及施工部位处，设巴相应的明显警示标

5、志和施工标志，闹挡搭设要牢固，并设专人进行巡视看护。检查并整理下承N,在其宽度、厚度、压实度、强度、横坡、标高等各项指标均符合要求后，进行适当洒水，使下承层湿润，不得有积水。消除工作面上的松散材料、泥土和其他杂物。卜承层缺陷应及时换料处理并补充碾压。4.4 施工测1）摊铺前要进行测量放样,提前在卜承层上恢复路线中线,按摊铺机宽度与传感器间距，导向控制支架布设在直线上间隔为IOm,在平曲线上为5m,做出标记，井打设好厚度控制线支架，根据松铺系数算出松铺厚度，控制好高度，挂好控制线。用于摊铺机抻铺厚度控制线钢丝的拉力应不小于800N。2）水稳基层超宽碾压，每层摊铺厚度18Cm的，边坡坡度1:1的，

6、相比顶面设计宽度超宽9cm：每设摊铺厚度16Cm的,边坡坡度1:1的,相比顶面设计宽度超宽8cm,用石灰画出水稳基层的施工边线，人工挂线，混料边缘采用木模板支模时，后背每隔2m钉钢轩固定，随碾压进度用人工配合装载机拆出,循环使用。也可采用土模，土模采用模板支模，人工振动夯夯实，宽度不小于30cm,高度按不同胆度的基层虚铺厚度控制，压实度不小于90%。混料边摸确保顺直、平整、牢固。-OeOOOOoooo-VoooooOOOOOAMoooooOOOOOCbooooolO。Ooo-OOxOoo9000CooooooooooOooooo-OOOOOOOooooo-OOOOOOOooooo-OOOOOO

7、土粮或木根3）测量工程师应在二灰碎石排铺前，对路线的导线点、水准点进行复核,检查施工段钢丝绳的高程及边线宽度。4.5 拌合混合料在拌和生产过程中，严格按监理批准的配合比执行，按规范规定的频率抽检拌和料质量。混合料在出厂时的含水量应高于最佳含水量1%,以补偿在成型前的水分散失。混料到场后及时取样对含水属、含灰量进行检测,如有偏差及时通知拌和站调推.4.6 运输1）提前规划运料路线，测算运输时间，配置足够数量的运输车辆，保证供料的连续性。2）运输车辆应采用大吨位的自卸车，车况应良好，运输乍辆在每天开工前,要检验其完好情况，装料前应将车厢清洗干净。运输车辆数址应满足出料与摊铺需要，并略有富余。3）混

8、合料在运输过程中必须覆盖，以减少水分损失。4）应尽快将拌和的混合料运送到铺筑现场.如运输车辆中途出现故障，应尽快排除，如车内混合料不能在初凝时间内运到工地，或预it混合料到碾压最终完成的延迟时间超过试验确定的延迟时间（智定3h）,必须予以废弃。5）到场料耍及时做检查，对过分离析、结团过多，超粒径骨料过多，含水量过大的料要坚决退场。4.7 卸料混合料到现场后，由痂控、试效人员对来料进行检查，介格后专人指挥卸料。运料车停在摊铺机前30Cm处，卸料过程中应挂空挡，轻踩刹车，缓慢起斗，热摊铺机推动前进，严禁车辆撞击摊铺机。为确保撞铺连续进行，等候的运料车不少于5辆.4.8 摊铺I）混合料虚铺厚度为设计

9、厚度乘以压实系数，压实系数根据以往的施工经验皆按1.3控制，根据试验段实铺效果调整.18Cm厚的虚铺厚度为18X1.3=23.4Cm：16Cm厚的虚铺厚度为16X1.3=20.8c112）机械就位：按摊铺厚度铺放垫木，起步垫板每台机组最少三处，置十熨平板下前端对齐，然后测盘横坡并对垫板进行调整，使之符合要求。3）待等候卸料的混合料运输车多丁5辆后开始持铺，并应保持连续撞铺.4）根据基层宽度采用1-3台履带式摊铺机进行作业，当采用2台以上摊铺机联合作业时，前后两台摊铺机相距510m.前台摊铺机采用路侧钢丝线和设置在路中的导梁控制撞铺高程，后台摊铺机路侧采用钢丝线路中采用滑靴控制撞铺高程和厚度的方

10、式。前后两件撞铺机铺料重变510cm,中继辅以人工修整.5）摊铺机起步要保证平稳，摊铺机的摊铺速度宜控制在I-ISnVmin左右。摊铺过程中应根据供料能力和运输能力确定摊铺速度，避免摊铺机停机待料的情况“撞铺5-1Om后技术人员对己铺面值高程、厚度、横坡进行测时，发现超偏差时及时进行调整。6）摊铺前及操铺过程中应检查摊铺机各部分运转情况。7）调整好传感器臂与导向控制线的关系：严格控制基U厚度和高程，保证横坡满足设计要求。8）摊铺机的螺旋布料器应有三分之二埋入混合料中。混合料如溢出储料斗落在行轮前面要迅速清除。9）摊铺机在安装、操作时应采取如降低布料器前挡板的离地高度等混合料防离析措施，在摊铺机

11、后设专人消除粗、细集料离析现象，铲除局部粗集料集中部位，并用新拌混合料填补。4.9 曝压一）碾压组合1）第一种碾压组合：初压：采用以上压路机以1.51.7Kmh的速度错1/2轮静压I遍，弱振I遍。复压：采用以上压路机进行振压，共强振4遍，速度2Q2.5Kmfh,振压时采用高频低振，以免出现波浪或搓板现象。终压：采用压路机以2.02.5Km/h的速度赶光1遍，静压至表面平整、密实，无明显轮迹.共需碾压7遍。2）第二种碾用组合：初压：采用I8t以上压路机以lS1.7Kmh的速度错1/2轮静压I遍，弱振I遍。复压:采用18t以上用路机进行振压，共强振3遍，速度2.025Knh,振压时采用高频低振，以

12、免出现波浪或搓板现象.终压：采用30t胶轮压路机静压I遍，I8t压路机以2.O25K11Vh的速度赶光I遍，静乐至表面平整、密实，无明显轮迹.共需碾压7遍,二）碾压注意事项I）在摊铺、修整后，在混料的最佳含水量的+l%+2%时，立即用压路机跟在撞铺机后在全宽范围内进行碾压.碾压应遵循“先轻后重、先静后振.先慢后快、由边到中”的原则。2）每台摊铺机后，压路机应紧跟碾压，碾压段落长度一般为5O8Om.碾压段落必须以次分明，设置明显的分界标志。3）碾压应遵循试验路确定的程序与工艺。宜按照稳压（静压）弱振一强振一最后稳压收面的工序进行压实，直至表面基本无轮迹，路面两侧应多压2-3遍。碾压完成后用灌砂法

13、检测压实度，要求达到98%以上。4）压路机碾压时应重登1/2轮宽。碾压速度1-2遍为1.51.7k11Vh,以后2.0-2.5kmh:碾压时与两侧路肩培土同步压实。5）压路机换挡要轻且平顺，不要拉动铺面，在第一遍初步稳压时，倒车后尽量原路返回，换挡位置应在已压好的段落上，在未碾压的一头换挡倒车位置应错开，成齿状.出现个别拥包时，应进行俨平处理。严禁压路机在已完成的或正在碾压的路段上调头和急刹车。6）岷压直在水泥初凝（从出料到碾压完成不超过3h）前及试验确定的延迟时间内完成，并达到98%压实度.4.10 接缝和调头的处理1）混料整幅操铺，不设纵缝。在不能避免纵向接缝（匝道汇合处、路口处）的情况下

14、，纵缝必须垂直相接，严禁斜接。2）水泥稳定碎石混合料摊铺时应连续作业，如因故中断时间超过2h,则应设横缝：每天收工之后，第二天开工的接头断面也要设置横缝。3）横缝应与路面车道中心线垂直设置，接缝断面应是竖向平面。4）压路机碾压完毕，沿端头斜面开到下承层上停机过夜：第二天将压路机沿斜面开到前一天施工的基层上，用三米直尺纵向放在接健处，定出塘层面尚开三米直尺的点作为接缝位置，沿横向断而挖除坡下部分混合料，清理干净后，撞铺机从接缝处起步撞铺.5）压路机沿接缝横向碾压，由前一天压实层逐渐推向新铺层，碾压完毕再纵向正常碾压。4.11 养生碾压完毕，经质量检查合格后，立即开始养生。由专人看守并设锥形筒阻断交通，确保封闭养生。养生方法采用洒水方法，或根据气候情况采用覆盖土工布后泗水养生，每天洒水，次数视气候条件而定，应始终保持表面潮湿，养生期不小于7天。养生期间除洒水车外，基层上禁止一切车辆通行。4.12 质量标准项次检查项目规定值或允许值差检15方法和顿车权值底MK高速公路一JS公路我也公路高速公路一级公路即包公路l乐实度(%)代我依979695按加液B检商每200m母车道2处3做值049392912平婺度(mm)81212153mft尺：每200m测2处XlO尺23纵断岛程(EE)5.-105.-15S.K20水港仪：符20(Im测4个
