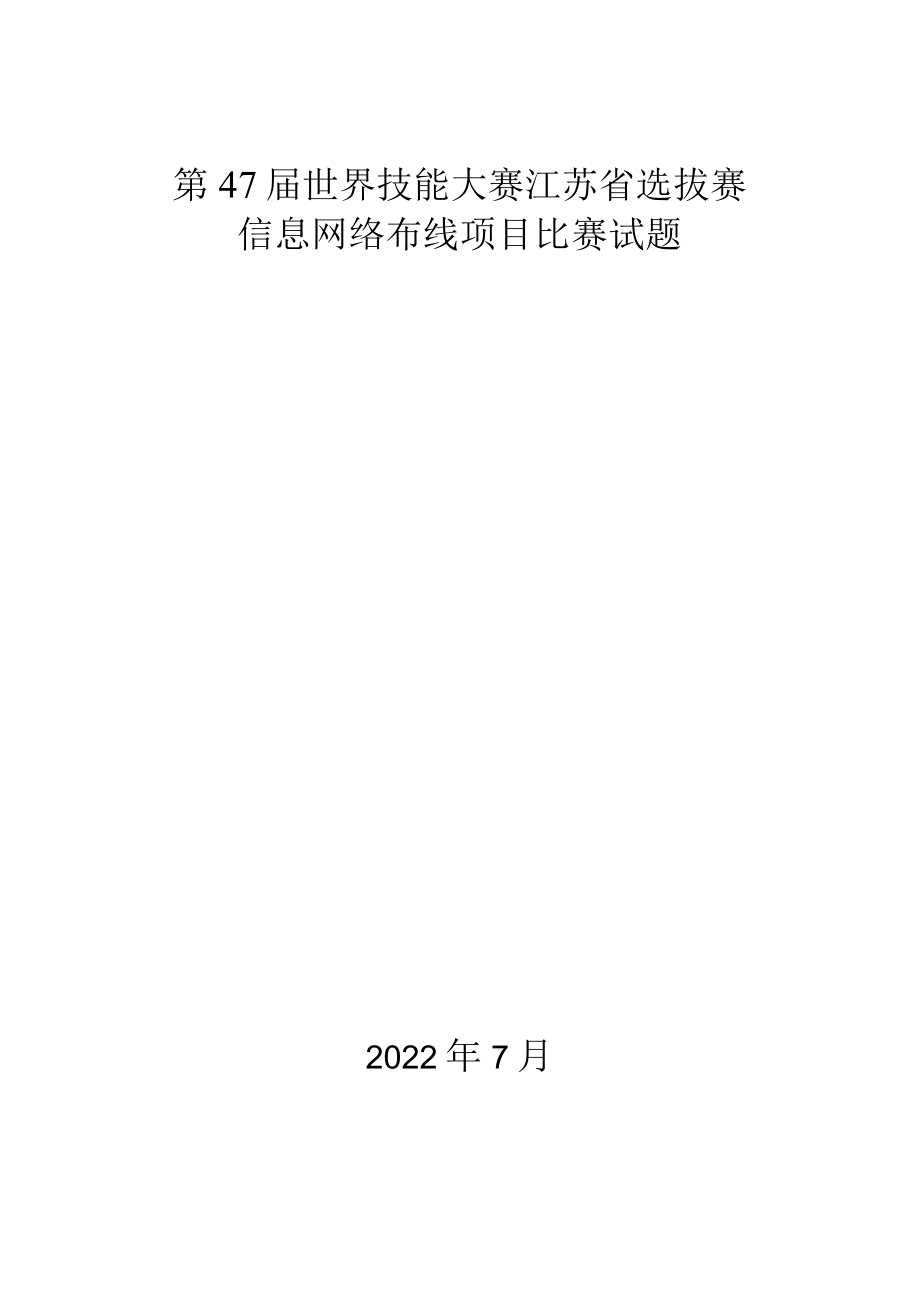

1、第47届世界技能大赛江苏省选拔赛信息网络布线项目比赛试题2022年7月一、简介1二、项目和任务说明1三、选手指南1（一）比赛时间1。通贝IJ1（三）设计1（四）安装1（五）检查2四、设计和技术规范2（一）要求2（二）通则2（三）链路设计2（四）安装规范2（五）路线和路由系统3五、安装规范3（一）通贝IJ3（二）光纤连接盒和接续盒4（三）线缆管理4（四）布线5（五）测量5六、所需设备、机械、装置和材料5七、评分方案6（一）质量6（二）正确的操作过程6（三）功能7（四）基本安装7（五）知识7（六）安全性7八、其他7（一）选手必须遵守以下指令：7（二）测试说明8一、简介此测试项目由以下文档/文件组成

2、： 第47届世界技能大赛江苏省选拔赛模块A试题（此文档） Module1drawings（模块1图纸） Doc.Ml_l（连接报告） Doc.Ml_2（测试结果）二、项目和任务说明模块A是一个模拟安装在楼群内的光纤布线系统的任务。假定新光缆是从主楼机房的主机架管理到另一座大楼。在光缆管理之间，使用光纤接续盒进行中间连接。由于线缆线路中已有系统，必须在安装时尽量减少对系统的影响。此外，还需要根据用户要求在同一配线架内通过双向连接进行光损耗测试。三、选手指南（一）比赛时间1、比赛时间为3小时，该模块将在0.5天内完成。2、准备时间为赛前25分钟。（二）通则希望将光缆引入布线系统，并通过光缆实现“主

3、机架”与“子机架”之间的布线。还希望将FTTH系统安装到有机房的大楼旁边的办公室中。（）设计1、设计要求有一个工作任务:JOBl。工作任务为必须执行的项目。2、JOBl的布线连接图Fig.Ml中已说明。本设计用于确定线缆连接部分，光缆长度必须在JOBl连接图Fig.Ml_l中描述。3、必须考虑可持续性和可维护性。（四）安装1、安装必须按照设计图Fig.MlJ和2进行。JOBl是必须做的。2、安装必须根据安装规范和选手指南进行。3、如果连接和/或端接在每个配线架上或光纤连接盒中完成，则必须在连接报告Doc.Ml中进行描述。配线架或光纤连接盒内不需要附加连接图。4、试题的所有填写内容使用黑或蓝色签

4、字笔，铅笔书写无效。（五）检查1、Fig.Ml所示指定链路的测量测试必须按照测量指南进行，数据必须保存在USB闪存中，并与测试结果Doc.Ml_2一起提交。四、设计和技术规范（一）要求1、客户需要设计和安装备用线缆，预计未来租户的需求会增加。2、计划和设计必须遵循ISO/IEC14763-2o（二）通则1、光纤信道确保起码OSl。2、必须填写并提交的文件有：连接报告Doc.Ml和测试结果Doc.Ml_2.3、标签指示必须遵循选手指南和标签指南。4、所有链路必须达到“检验要求三级”。“三级”检验提供了最高级别的可靠性，满足所选线缆设计标准的传输要求。就“三级”而言，须确认以下事项：布线中线缆连接

5、组件在安装规范中是否有具体说明。对于光缆链路；是否技术规范中有关传输等级（信道或链路）的要求是满足的。（三）链路设计1、在主机架RCl和子机架RC2之间的布线线路中，客户已经告知，主机架到子机架的距离为15米，选手应该在这个基础上增加20%的额外余长。2、必须在每个光纤连接盒附近保持R300Gnm）或更大的维护环。其他额外的长度必须存储在RClo（四）安装规范1、所有的布线材料必须根据Fig.Ml到2进行安装。2、主机架和子机架上配线架的安装位置必须遵循Fig.Ml_2。3、主机架安装在房间深度X宽度为：D3.2mXW3m的机房中，如图所示。（机架RCl两旁还有RCll和RC33,要按照房间布

6、局实际情况进行设计与施工）TOPVIEW设备间内部维度（俯视图）（五）路线和路由系统1、光缆（24芯）必须安装在桥架上，光缆（12芯）必须安装到光纤通道上并且光缆（室内型）必须安装在线缆管槽上。2、路由必须保持最小的弯曲半径且与主电缆分离。3、线缆长度必须是路由所需的必要长度，包括每个机架所需的额外长度。线缆桥架机柜的维护孔区域内不得存放额外长度的线缆。4、布线中每根光缆认为是不同系统，需要捆扎完一根光缆再进行另外一根，不能够多根光缆布上桥架，同时捆扎与整理。5、室外光缆应使用桥架内面进行管理，同时需要考虑预留桥架内平面位置，用于以后增加线缆使用，做好规划，使光缆与铜缆分类。6、主机架配线架安

7、装位置选手自由设计，应考虑由下往上进行安装，先使用主机架下半部分，上半部分作为日后维护增加设备使用，机柜内预留线缆需要高于配线架20Cm以上，使用机柜两侧内部进行管理。7、布线完成后，需要把线缆管理的标签做上（五个线缆标签），线缆桥架上多余的固定扎带尾巴剪掉，才能进行端接。8、在施工过程中，选手不能够踩踏静电地板上。五、安装规范（一）通则1、安装必须符合设计和技术规范以及线缆连接图。2、安装必须按照官方的指导手册和指定的安装方法进行。3、必须根据每张图纸和规范选择合适的材料和设备。4、使用的工具和设备必须在工作前和工作中进行检查。5、所有使用的光缆必须根据设计长度对光缆进行切割。（二）光纤连接

8、盒和接续盒1、盘纤存储托盘必须用于存储光纤。2、光纤必须存储在熔纤盘中，保持可接受的弯曲半径，不扭曲，并尽可能对齐芯。储存光纤时，光纤不得用胶带、魔术贴等固定（光纤跳线除外）。3、光缆（24芯、48芯）的松套管必须引入到合适长度的存储托盘。4、当处理额外长度的线缆、盘纤和对齐线缆时，必须考虑可维护性。5、如果热缩套筒固定件的尺寸与套筒直径不同，则须使用塑料的带子（如电线外皮）等扩大套管直径进行固定。6、加热管必须安装在熔接盘的指定固定位置。7、任何油膏和其他物质污染的地方都必须清除。8、未连接的光纤适配器在光纤连接盒上必须盖上适当的保护帽，以防止污染。9、当所提供的尾纤跳线被切割时，其长度必须

9、在测量时加以考虑。建议不要剪短尾纤。（三）线缆管理1、光缆余长须在机架上妥善管理。2、线缆必须被支撑不能在地面上走线。3、使用魔术贴管理线缆必须满足最小间距。4、过多的线缆长度不得保留（除非安装规范特别规定）.5、当布线涉及多个线缆类型或具有多个弯曲半径的线缆时，必须采用最大的最小弯曲半径。6、19英寸子机架内，一圈或多圈的余长部分，须稳妥安放在机柜内的底部。7、每个配线架必须使用一个理线架（小机柜中的ODF不装理线架）。8、跳线必须存储在理线架中，并且最短的长度必须足够来接入所连接配线架中的所有端口。（如果是选手自己创造的）。9、跳线必须保持在安全的状态，以避免在操作期间和操作后接入时发生机

10、械损伤。多余的长度必须以一种减少扭绞缠绕影响的方式减少伤害。（四）布线1、每根光缆在线缆桥架的固定间距必须小于或等于IOOOnmb在所有90转弯处必须有两个固定点。2、线缆必须按照标签指南2020进行分类和标识，以便在未来进行重新配置。所有连接到不同配线架的跳线的线缆两端都必须贴上标签。ToCabrwtAD04Exempt*maldamtrC4btramSnFranoscoUUc*mrcors*4cToCatwnIotv*nchZD03(fM0te)2)viapatchpanParwtAPort24(五)测量1、测量必须遵循测量指南2020进行。2、测试结果中描述了待测的检测内容或链路。六、所

11、需设备、机械、装置和材料模块B的所有材料和部分设备详见下表:序号项目材料名称数量描述注释1RCLMLPOlODF光纤配线架1套24芯/48芯（两层/四层）2MlBDOl壁挂式光纤配线箱1矣12或24口3MLUCOl防水光纤接续盒1套48芯4RC2_M1_PO224芯/48芯光纤配线架1套24芯/48芯（抽拉式）5Ml_FC_02单模室外48芯铠装光缆50米48芯（带油）6MLFCJ)I/03单模室外24芯铠装光缆50米24芯（带油）7Ml_FC_04单模室内光缆20米12芯/8芯/4芯8MlODF透明保护管10米柔软透明（ODF用）9Ml光纤快速连接头10个SCLC,UPC,0.9,25010

12、Ml理线架2个19n寸11Ml面粉1包去油脂生粉12Ml标签扎带1包4*150mm13Ml标签纸5张A414Ml大扎带1包5*300mm15Ml小扎带1包3*IOOmm16MlU盘1个U盘8GB以上内存高速17Ml钩毛一体魔术贴理线带1卷25mm*45m18Ml束线固定座30个20mm*20mm19Ml热缩管100根60mm20Ml热缩管5根40mm21Ml3米单模单芯光纤跳线50根SC-SC/LC-LC22Ml耦合器50个SC/LC23Ml无尘纸1包24Ml电工胶布1卷25MlM6机架螺母30套26MlM5机架螺丝30套27MlM4自攻螺丝50颗28Ml99%酒精IOOml现场发放29Ml双

13、口SC光纤面板1个30Ml清洁纸巾1包七、评分方案根据技术工作文件，模块A的评分标准包括：（一）质量评估光纤储存和加热管的状况。关于储存，重要的是适当的储存，包括弯曲半径和光纤的挤压。光纤插入损耗越小，分数越高。（二）正确的操作过程在比赛期间评估测试项目是否按照正确的工作程序进行。一般评分要点如下:1、合理的工作计划2、选择正确的布线介质和工具3、专业的有效工作4、按照真实的实际现场进行恰当的安装5、正确的操作程序一熔接和端接6、完成后进行适当清洁7、保持整洁8、正确处理线缆和光纤9、测量的设置正确10、适当的准备11、专业规划和安装一按计划完成（三）功能使用测量设备评估网络布线的质量。至于质量，包括以下几点：1、接线图（或可见光）测试和光纤损耗（四）基本安装评估网络布线的基本安装。至于质量，包括以下几点：1、正确的线缆固定和路线一进入路由2、各个盒子上的标签3、正确的安装位置4、正确的安装条件5、线缆上的标签6、正确的线缆固定一入口点7、正确的加强筋长度8、开缆处理光纤护套的剥除状况9、正确整理存储光纤热缩保护套管10、连接头的连接到位11、完成连接（五）知识设计，包括：路由合理，用线长度合理，余长便于维护等，书写填写文档，画图等。（六）安全性根据世赛健康、安全和环境政策和法规执行所有任务。符合当地规定和比赛要求。八、其他（一）选手必须遵守以下指令：1、光纤安装
