大空隙水泥混凝土透水系数测试方法.docx

《大空隙水泥混凝土透水系数测试方法.docx》由会员分享，可在线阅读，更多相关《大空隙水泥混凝土透水系数测试方法.docx（3页珍藏版）》请在第壹文秘上搜索。

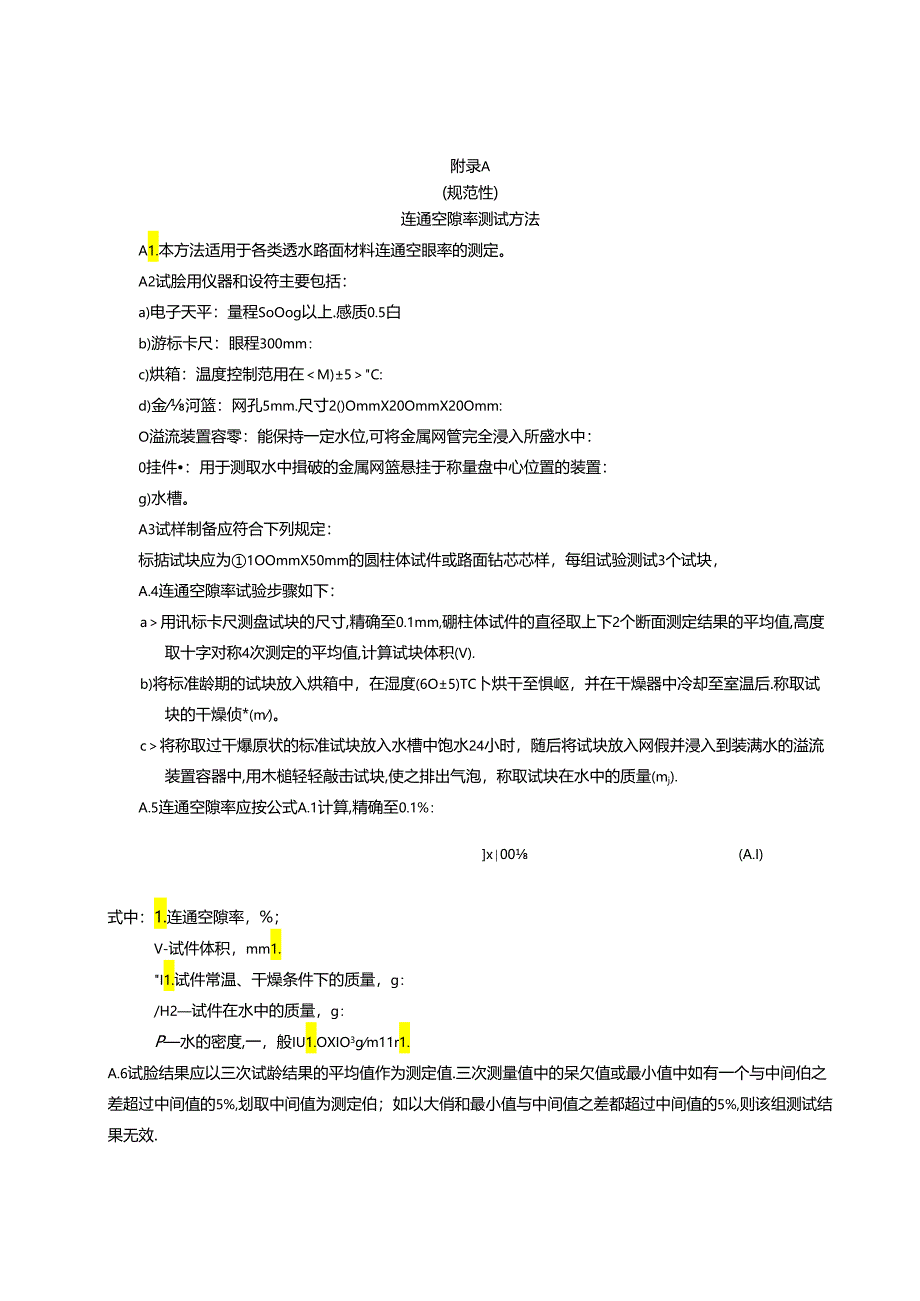

1、附录A(规范性)连通空隙率测试方法A1.本方法适用于各类透水路面材料连通空眼率的测定。A2试脍用仪器和设符主要包括：a)电子天平：量程SoOog以上.感质0.5白b)游标卡尺：眼程300mm：c)烘箱：温度控制范用在M)5C:d)金河篮：网孔5mm.尺寸2()OmmX20OmmX20Omm:O溢流装置容零：能保持一定水位,可将金属网管完全浸入所盛水中：0挂件：用于测取水中揖破的金属网篮悬挂于称量盘中心位置的装置：g)水槽。A3试样制备应符合下列规定：标掂试块应为1OOmmX50mm的圆柱体试件或路面钻芯芯样，每组试验测试3个试块，A.4连通空隙率试验步骤如下：a用讯标卡尺测盘试块的尺寸,精确至

2、0.1mm,硼柱体试件的直径取上下2个断面测定结果的平均值,高度取十字对称4次测定的平均值,计算试块体积(V).b)将标准龄期的试块放入烘箱中，在湿度(6O5)TC卜烘干至惧岖，并在干燥器中冷却至室温后.称取试块的干燥侦*(m)。c将称取过干爆原状的标准试块放入水槽中饱水24小时，随后将试块放入网假并浸入到装满水的溢流装置容器中,用木槌轻轻敲击试块,使之排出气泡，称取试块在水中的质量(mj).A.5连通空隙率应按公式A.1计算,精确至0.1%：x00(A.I)式中：1.连通空隙率，%；V-试件体积，mm1.I1.试件常温、干燥条件下的质量，g：/H2试件在水中的质量，g：P水的密度,一，般IU

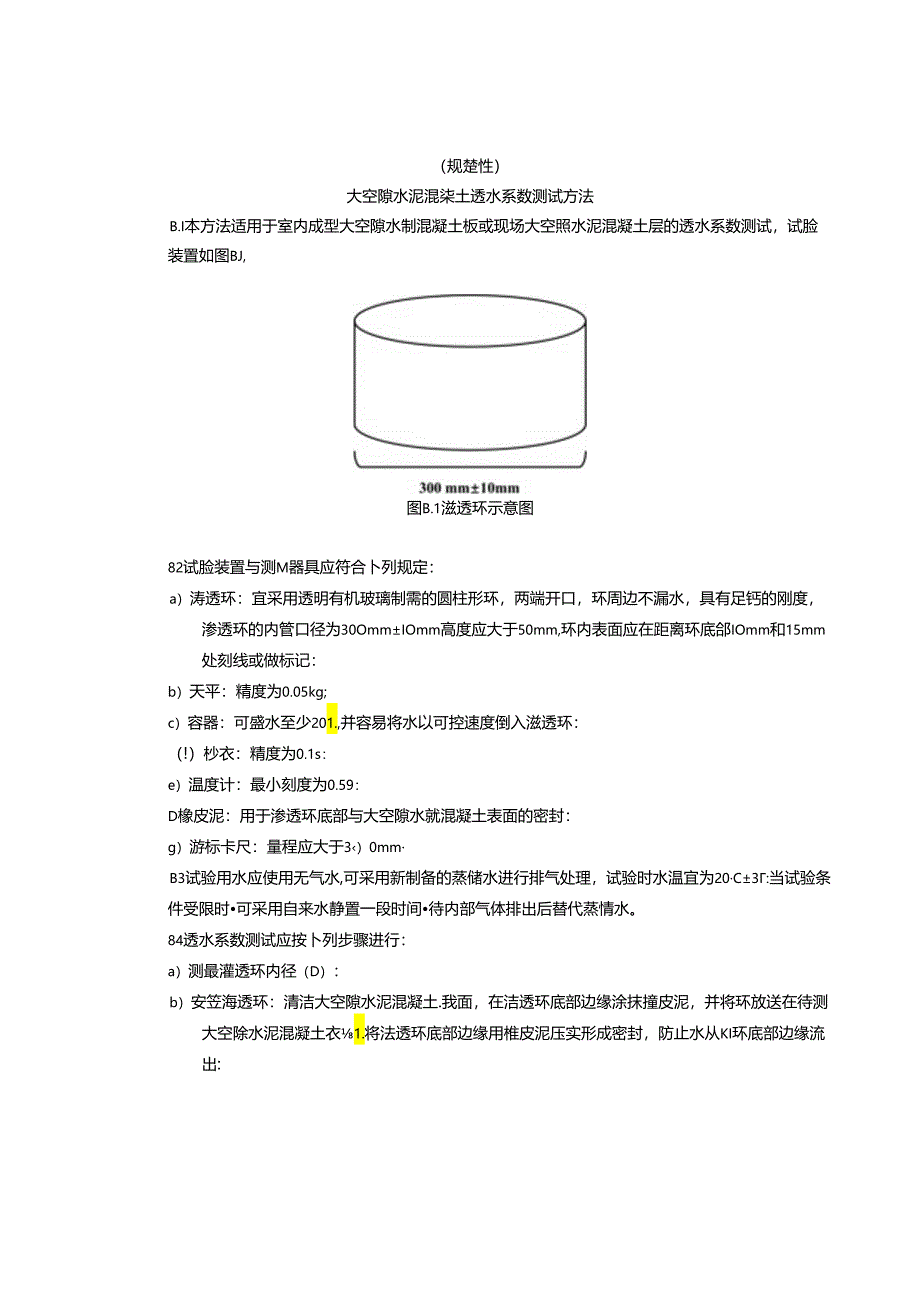

3、1.OXIO3gm11r1.A.6试脸结果应以三次试龄结果的平均值作为测定值.三次测量值中的呆欠值或最小值中如有一个与中间伯之差超过中间值的5%,划取中间值为测定伯；如以大俏和最小值与中间值之差都超过中间值的5%,则该组测试结果无效.（规楚性）大空隙水泥混柒土透水系数测试方法B.I本方法适用于室内成型大空隙水制混凝土板或现场大空照水泥混凝土层的透水系数测试，试脸装置如图BJ,图B.1滋透环示意图82试脸装置与测M器具应符合卜列规定：a）涛透环：宜采用透明有机玻璃制需的圆柱形环，两端开口，环周边不漏水，具有足钙的刚度，渗透环的内管口径为30OmmIOmm高度应大于50mm,环内表面应在距离环底郃

4、IOmm和15mm处刻线或做标记：b）天平：精度为0.05kg;c）容器：可盛水至少201.,并容易将水以可控速度倒入滋透环：（!）杪衣：精度为0.1s：e）温度计：最小刻度为0.59：D橡皮泥：用于渗透环底部与大空隙水就混凝土表面的密封：g）游标卡尺：量程应大于3）0mmB3试验用水应使用无气水,可采用新制备的蒸储水进行排气处理，试验时水温宜为20C3:当试验条件受限时可采用自来水静置一段时间待内部气体排出后替代蒸情水。84透水系数测试应按卜列步骤进行：a）测最灌透环内径（D）：b）安笠海透环：清洁大空隙水泥混凝土.我面，在洁透环底部边缘涂抹撞皮泥，并将环放送在待测大空除水泥混凝土衣1.将法

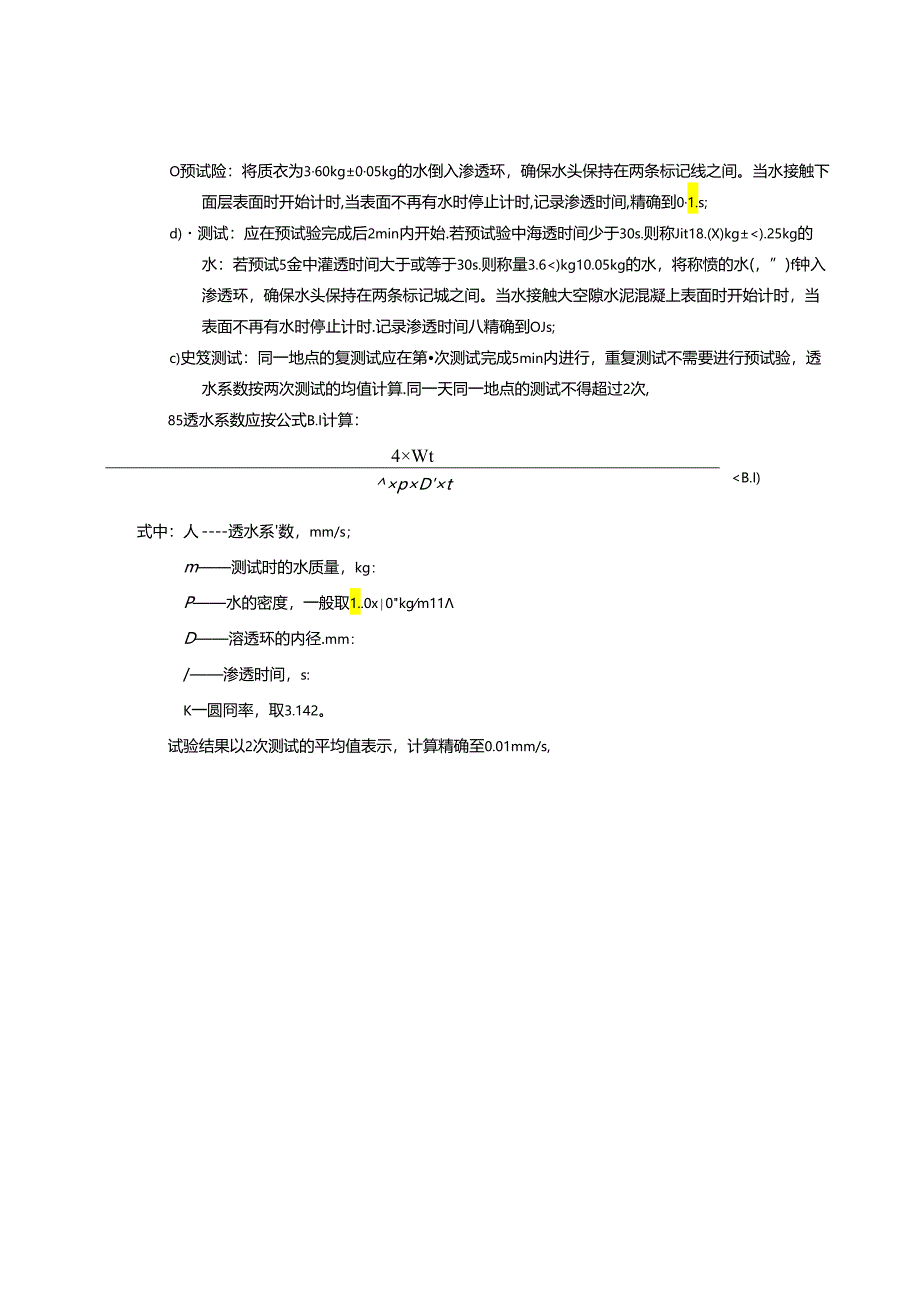

5、透环底部边缘用椎皮泥压实形成密封，防止水从KI环底部边缘流出:O预试险：将质衣为360kg005kg的水倒入渗透环，确保水头保持在两条标记线之间。当水接触下面层表面时开始计时,当表面不再有水时停止计时,记录渗透时间,精确到01.s;d)测试：应在预试验完成后2min内开始.若预试验中海透时间少于30s.则称Jit18.(X)kg).25kg的水：若预试5金中灌透时间大于或等于30s.则称量3.6)kg10.05kg的水，将称愤的水(，”)f钟入渗透环，确保水头保持在两条标记城之间。当水接触大空隙水泥混凝上表面时开始计时，当表面不再有水时停止计时.记录渗透时间八精确到OJs;c)史笈测试：同一地点的复测试应在第次测试完成5min内进行，重复测试不需要进行预试验，透水系数按两次测试的均值计算.同一天同一地点的测试不得超过2次,85透水系数应按公式B.I计算：B.I)4WtpDt式中：人透水系数，mm/s；m测试时的水质量，kg：P水的密度，一般取1.0x0kgm11D溶透环的内径.mm：/渗透时间，s:K一圆冏率，取3.142。试验结果以2次测试的平均值表示，计算精确至0.01mm/s,
