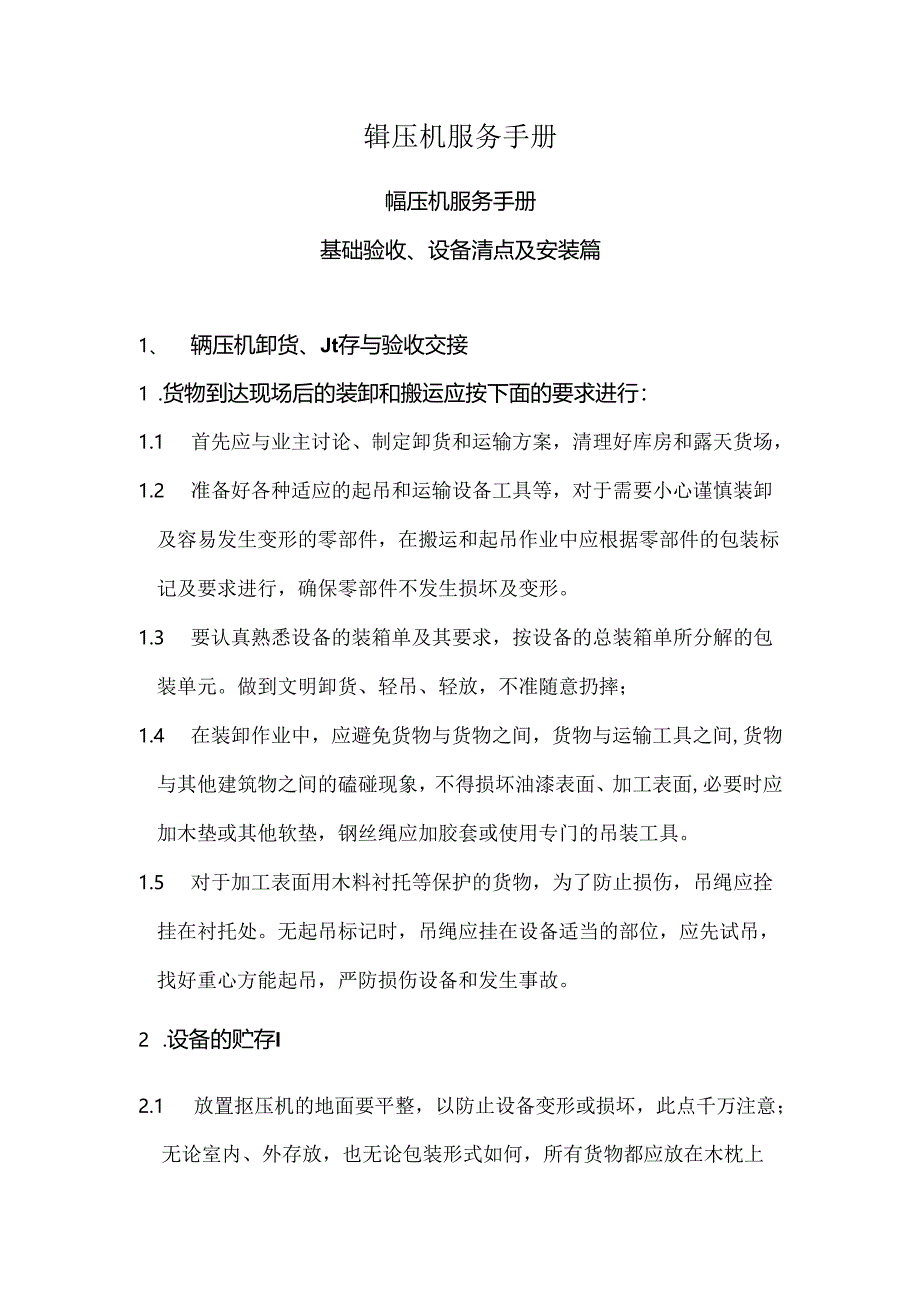

1、辑压机服务手册幅压机服务手册基础验收、设备清点及安装篇1、 辆压机卸货、Jt存与验收交接1 .货物到达现场后的装卸和搬运应按下面的要求进行：1.1 首先应与业主讨论、制定卸货和运输方案，清理好库房和露天货场，1.2 准备好各种适应的起吊和运输设备工具等，对于需要小心谨慎装卸及容易发生变形的零部件，在搬运和起吊作业中应根据零部件的包装标记及要求进行，确保零部件不发生损坏及变形。1.3 要认真熟悉设备的装箱单及其要求，按设备的总装箱单所分解的包装单元。做到文明卸货、轻吊、轻放，不准随意扔摔；1.4 在装卸作业中，应避免货物与货物之间，货物与运输工具之间,货物与其他建筑物之间的磕碰现象，不得损坏油漆

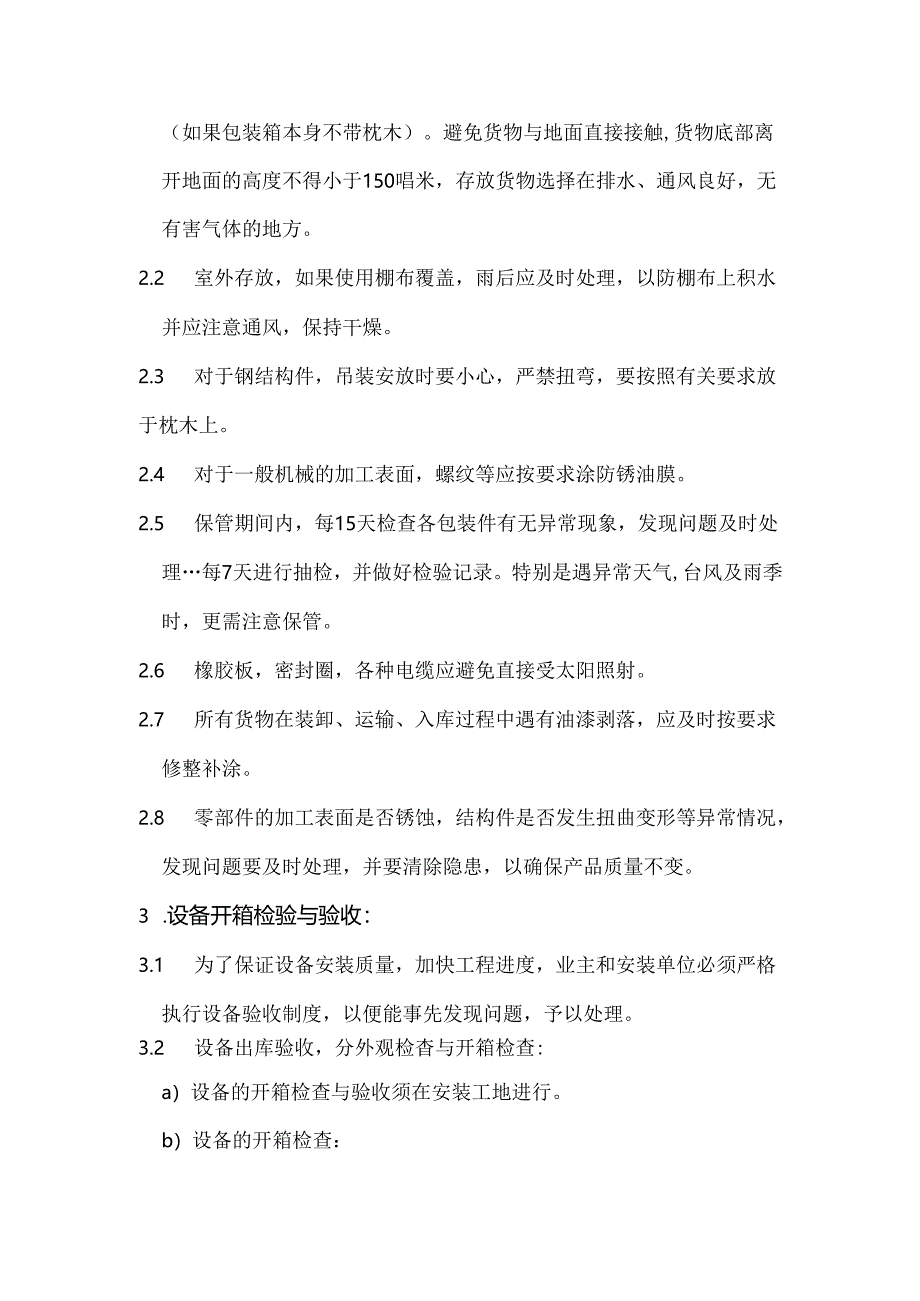

2、表面、加工表面,必要时应加木垫或其他软垫，钢丝绳应加胶套或使用专门的吊装工具。1.5 对于加工表面用木料衬托等保护的货物，为了防止损伤，吊绳应拴挂在衬托处。无起吊标记时，吊绳应挂在设备适当的部位，应先试吊，找好重心方能起吊，严防损伤设备和发生事故。2 .设备的贮存I2.1 放置抠压机的地面要平整，以防止设备变形或损坏，此点千万注意；无论室内、外存放，也无论包装形式如何，所有货物都应放在木枕上（如果包装箱本身不带枕木）。避免货物与地面直接接触,货物底部离开地面的高度不得小于150唱米，存放货物选择在排水、通风良好，无有害气体的地方。2.2 室外存放，如果使用棚布覆盖，雨后应及时处理，以防棚布上积

3、水并应注意通风，保持干燥。2.3 对于钢结构件，吊装安放时要小心，严禁扭弯，要按照有关要求放于枕木上。2.4 对于一般机械的加工表面，螺纹等应按要求涂防锈油膜。2.5 保管期间内，每15天检查各包装件有无异常现象，发现问题及时处理每7天进行抽检，并做好检验记录。特别是遇异常天气,台风及雨季时，更需注意保管。2.6 橡胶板，密封圈，各种电缆应避免直接受太阳照射。2.7 所有货物在装卸、运输、入库过程中遇有油漆剥落，应及时按要求修整补涂。2.8 零部件的加工表面是否锈蚀，结构件是否发生扭曲变形等异常情况，发现问题要及时处理，并要清除隐患，以确保产品质量不变。3 .设备开箱检验与验收：3.1 为了保

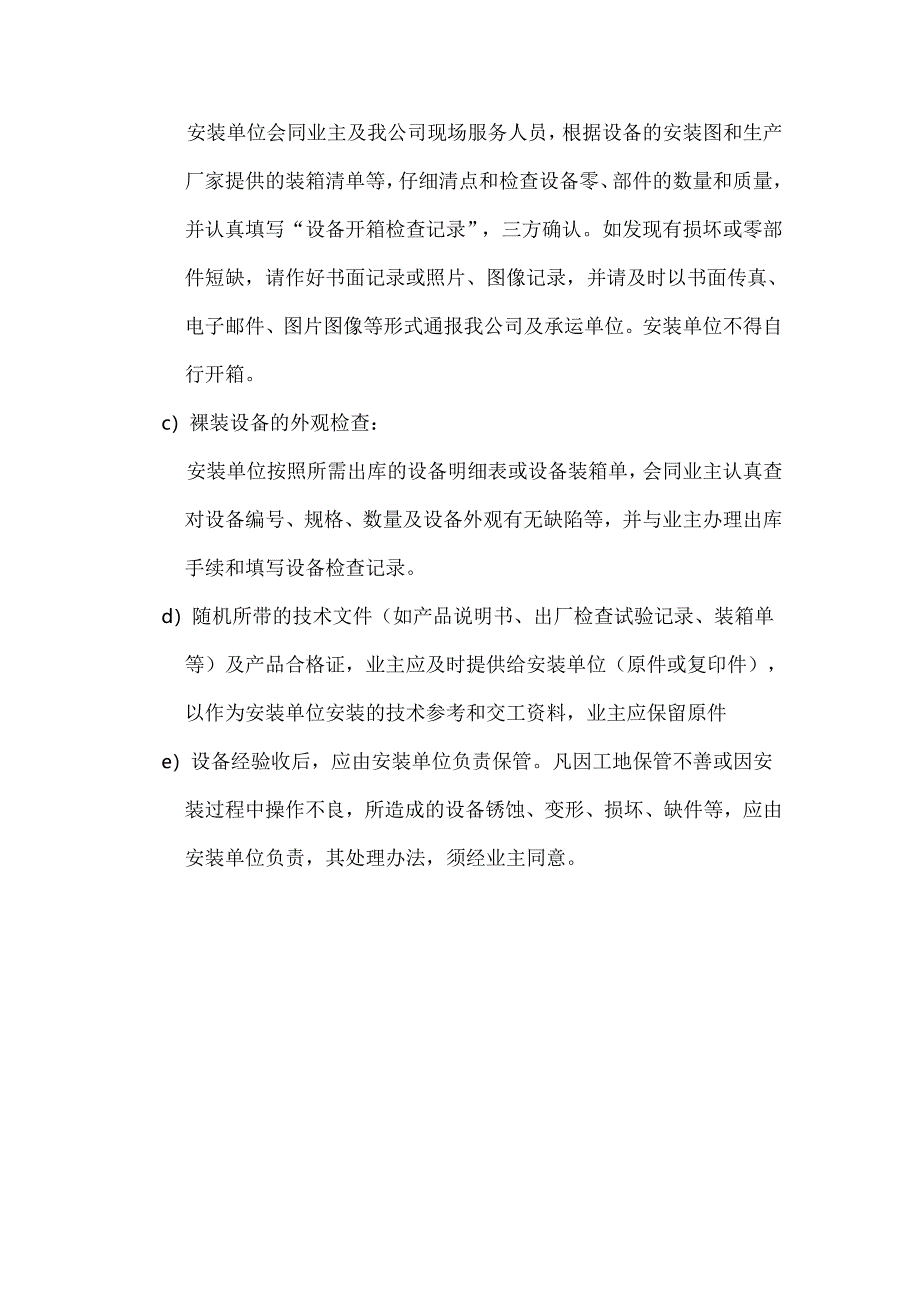

4、证设备安装质量，加快工程进度，业主和安装单位必须严格执行设备验收制度，以便能事先发现问题，予以处理。3.2 设备出库验收，分外观检杳与开箱检查:a）设备的开箱检查与验收须在安装工地进行。b）设备的开箱检查：安装单位会同业主及我公司现场服务人员，根据设备的安装图和生产厂家提供的装箱清单等，仔细清点和检查设备零、部件的数量和质量，并认真填写“设备开箱检查记录”，三方确认。如发现有损坏或零部件短缺，请作好书面记录或照片、图像记录，并请及时以书面传真、电子邮件、图片图像等形式通报我公司及承运单位。安装单位不得自行开箱。c）裸装设备的外观检查：安装单位按照所需出库的设备明细表或设备装箱单，会同业主认真查

5、对设备编号、规格、数量及设备外观有无缺陷等，并与业主办理出库手续和填写设备检查记录。d）随机所带的技术文件（如产品说明书、出厂检查试验记录、装箱单等）及产品合格证，业主应及时提供给安装单位（原件或复印件），以作为安装单位安装的技术参考和交工资料，业主应保留原件e）设备经验收后，应由安装单位负责保管。凡因工地保管不善或因安装过程中操作不良，所造成的设备锈蚀、变形、损坏、缺件等，应由安装单位负责，其处理办法，须经业主同意。f）易丢、易损件（如压力表、温度计、油杯、紫铜管等），宜在设备试运转前安装，安装单位应妥善保管，且安装部位的孔洞应及时暂予密封，不得进入灰尘或杂物。g）开箱出库后对备品备件上有防

6、护物的，不宜过早拆除，如有损坏应及时修补防护，以免备件受损。h）对于缺损的货物我公司将按要求及时补齐,技术文件应做好发放登记工作。4 设备的起重和搬运：4.1 在施工前，所有起重搬运机具、钢丝绳和滑轮等，必须经过检验和验算，证明确实可匏后才能使用。4.2 在利用各种起重搬运机具时，必须遵守下列规定：a）操作起重机械，必须严格遵守安全操作规程及有关施工安全规定。b）所有起重机具，不得超负荷使用。c）搬运设备时，应预先摸清装卸的场地情况、搬运的道路情况、设备的安装位置、方向及设备搬运的先后次序，以免造成返工。d）起吊设备时，必须按设备出厂标志的吊装位置起吊，无明显标志时，应事先找好重心，确定受力部

7、位。e）吊装绳索不能与设备的加工面或棱角处直接接触，必须垫以木版、胶皮等物，以防损坏加工面或切断吊装绳索。f）起吊的设备重量接近吊装机械许用吊装能力时，起吊前必须试吊，认真检查吊物和机械有无异常变化，确认安全无误后方可起吊。g）采用双（多）机抬吊时，应保证每台单机负荷不超过额定负荷的75乐且必须由一人统一指挥，确保双（多）机抬吊动作协调一致。h）吊装时，每根吊装绳索受力应均匀，吊索与水平面夹角一般宜采用60夹角，最低不应小于45。i）起重机在输电线路附近吊装时，机械及设备等与输电线路最近的距离应符合表1的规定。机械及设备与输电线路的距离表1输电曲路电压kV）220最近距离（m1.5246j）辐

8、压机起吊、运输、安装、使用若有专用工具的，要求使用专用工具才能进行操作，各专用工具见“轻压机使用说明书”。2、 基础验收与划线基础检查、测量应符合现行国家标准机械设备安装工程施工及验收通用规范GB50231的规定。1基础验收i在设备安装前，必须对照土建图、安装图和设备实际尺寸对设备基础进行验收，以便确认设备基础有无问题，使基础问题提前得以处理，保证安装的质量和进度。设备基础验收工作的内容，包括以下各项：a）检查土建单位提供的中心线、标高点是否正确。b）对照设备和工艺图检杳基础的外形尺寸、基础标高尺寸、基础孔的几何尺寸及相互位置尺寸等。提交安装设备的基础，必须达到下列要求：a）为了二次灌浆结合紧

9、密，基础表面必须凿毛。b）所有遗留的模板和露出混凝土外的钢筋等，必须清除，并将设备安装场地及地脚孔内碎料、赃物及积水等全部清除干净。c）基础周围必须填平、夯实。设备基础各部份的偏差应符合表2的要求：表2项目名称偏差基础外形尺寸30基础坐标位置（纵、横中心线）20基础上平面标高0-20中心线间的距离1基准点标高对车间零点标高3地脚孔相互中心位置10深度+200垂直度5/1000预埋地脚蝶t顶相标高+100中心距2预庠别板标高+100中心位置5水平度1/1000平行度10/10001. 5基础验收方法应符合下列规定：a）基础验收应由建设单位召集土建单位和安装单位共同进行。b） 土建单位应提供包括表

10、2内容的技术资料及混凝土标号。c） 土建单位应向安装单位和建设单位提供粮压机基础的沉降观察点2基础划线2. 1设备基础划线应按下列规定进行：2.1.1 测定基础纵横中心线：a）按设计图纸坐标位置,用钢盘尺或经纬仪测量出设备基础中心线，并将纵横中心线固定在中心标板上或用墨线划在基础上，中心线测量的钢盘尺应用弹簧秤张紧，张紧拉力应为58Wm。b）同一基础，同一组设备，其附属设备的中心线应根据主机的中心线来确定。2. 1.2测量标高：a）根据车间内基准线，按照设计图纸的规定，用水准仪测量出标b）附属设备的标高应根据主机的标高来确定，与其它设备有关联的设备的标高，应根据已安装好的其它设备的标高来确定。

11、2.2基础划线的质量要求：2. 2.1根据设计给出的基准线，并参下机架的地脚螺栓孔位置，用经纬仪划出纵向中心线，各基础纵向中心线偏差不得大于0.5mm。与设计位置偏差不得大于3mm,3. 2.2基础上同一中心线各中心标板上的中心点偏差不应大于0.5mm4. 2.3基础划线时，墨线宽度不得大于1.5mm。5. 2.4纵向中心线和进料溜槽中心在同一直线上，偏差不应大于士1IT111106. 2.5电动机纵向中心线与基础中心线的距离应符合设计文件的规定，且相邻电动机应相互平行，偏差不大于05mm。7. 2.6机架的两条纵向中心线和两条横向中心线应彼此平行，偏差不大于0.5mm,横、纵向中心线彼此垂直

12、,偏差不大于0.5mm,纵、横向中心线各自形成的对角线数值差应小于土】mm。见图1上传失败，网络异常。重试图1掘压机基础中心线划线及检查注：1）辐压机机架中心线的对角线差：IB-CI1.三:2），昆压机纵向中心线与电机地脚孔分布中心线差：IG-G1.IW1mm：3）电机横向中心线根据设备安装图上标注的K、1.尺寸确定；4）扭矩支撑地脚孔分倘中心线根据设备安装图上标注的J、H尺寸确定：5）机架地脚孔分布中心线根据设备安装图上标注的F、D尺寸确定8. 2.7辐压机纵向中心线和进料溜槽中心在同一直线上，偏差不应大于Imnu三、辐压机本体安装：本节适用于生料制备和熟料粉碎的粗压机安装。9. 1辐压机安

13、装流程：根据图纸或手册放置调整垫铁一安装下机架一找正（纵、横向水平及标高）一下机架二次灌浆一，昆罩.下部一端部件（活动端-活动端抠子支撑一固定端辐子支撑一端部件（固定端）一机架上梁一16个剪力销一喂料装置一4个液压缸一扭矩支择及减速机一料罩上部一主电机一液压及集中涧滑系统7昆健控制装置3. 2设备安装前砂堆和垫铁的制备、规格、放置要求及分布3. 2.1为保证设备安装质量，施工中应尽量采用砂墩垫铁3. 2.2砂墩垫铁面积的计算3. 2.2.1设备底座就位前，应根据底座的形状、尺寸、地脚螺栓直径及设备的重量等来确定垫铁的尺寸、组数和堆放位置。4. 2.2.2垫铁的面积可按公式（1）来计算：A=C重

14、试100（Q1.+02）（1）R式中A垫铁面积（mm2）；C一一安全系数，一般采用1.53：Q1.一一由于设备等的重量加在该垫铁组上的负荷（N）；Q2一一由于地脚螺栓拧紧（可采用地脚螺栓的许可抗拉强度）后，所分布的在该垫铁组上的压力（N）；R一一基础或地坪混凝土的抗压强度（可采用混凝土设计标号,Ncm2）3.2.3砂墩垫铁垫铁规格的选择3.2.3.1垫铁规格：见表3表3垫铁规格斜堡铁（见附图左）平垫铁见附图右）代号1.bh制度材料代号1.bh材料斜11005051/200235平I1207010-20Q235-A斜2150605平217080斜3200805平3220100斜425010051/25平4270120斜53501205平5370140斜65001805平6520200斜垫铁的示意图平垫铁的示意图图2垫铁制造示意图3.2.4垫铁放置要求a）基础底板或下机架要放置平垫铁，垫铁位置和尺寸符合设计文件的规定。b）垫铁面结合均匀、紧密，接触面不应小于90乐C）平垫铁面标高相对偏差不大于0.5mm,水平度为0.1.mmm3.2.5轻压机机架部分的砂堆和垫铁组的分布见图3、图4图3160辑压机砂堆和垫铁组的分布示意图图4140根压机砂
