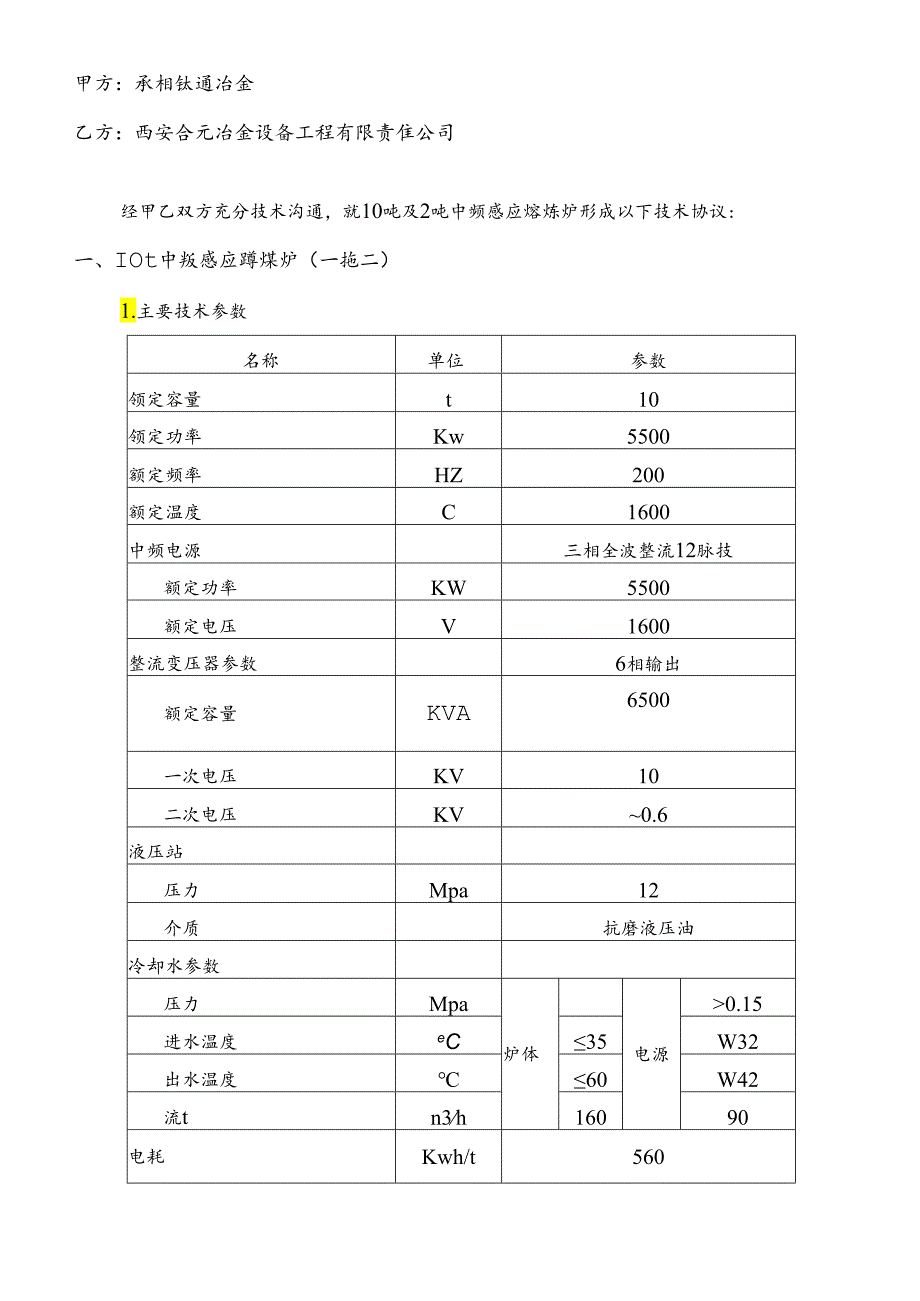

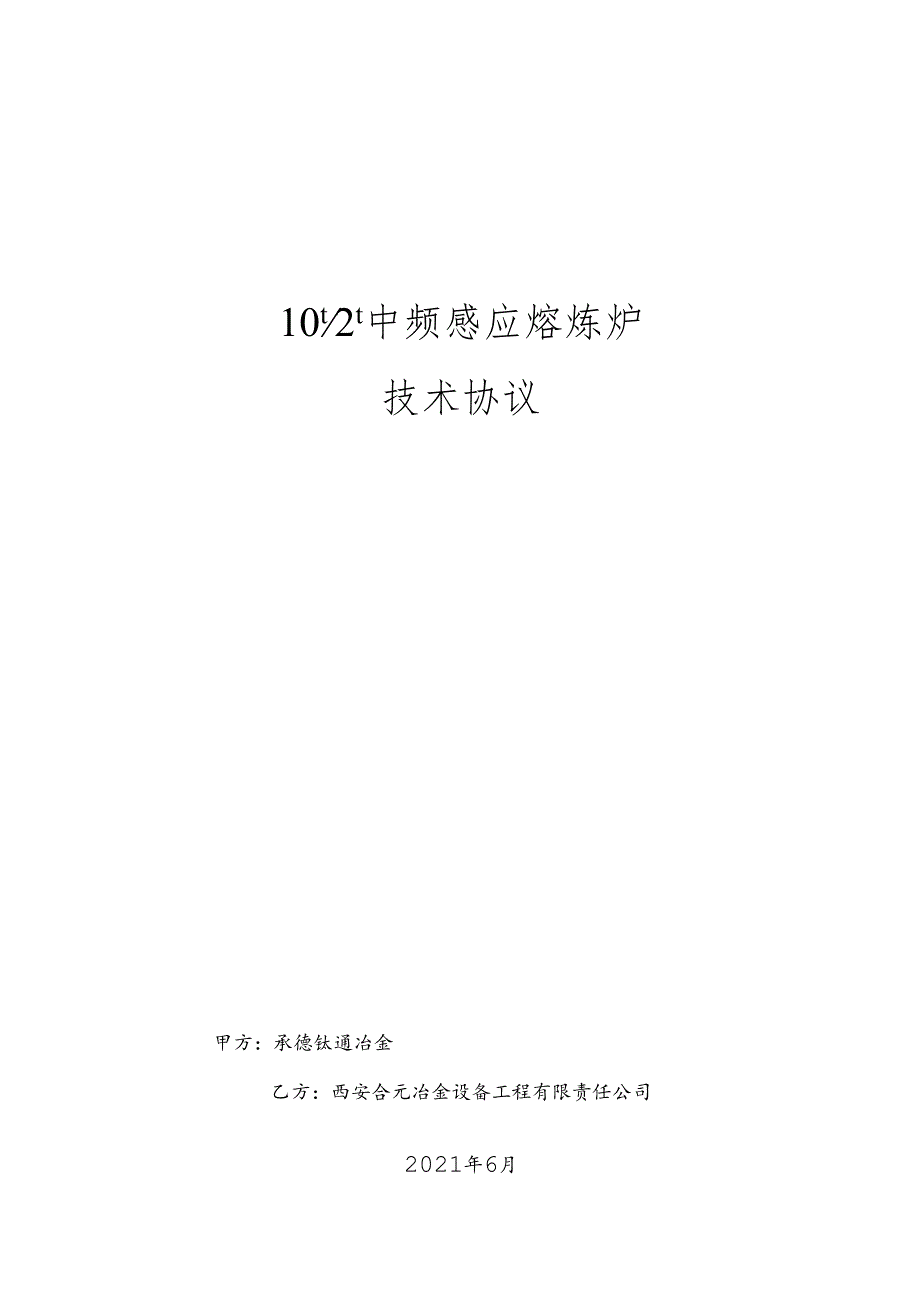

1、10t2t中频感应熔炼炉技术协议甲方：承德钛通冶金乙方：西安合元冶金设备工程有限责任公司2021年6月甲方：承相钛通冶金乙方：西安合元冶金设备工程有限责隹公司经甲乙双方充分技术沟通，就10吨及2吨中频感应熔炼炉形成以下技术协议:一、IOt中叛感应蹲煤炉（一拖二）1.主要技术参数名称单位参数领定容量t10领定功率Kw5500额定频率HZ200额定温度C1600中频电源三相全波整流12脉技额定功率KW5500额定电压V1600整流变压器参数6相输出额定容量KVA6500一次电压KV10二次电压KV0.6液压站压力Mpa12介质抗磨液压油冷却水参数压力Mpa炉体电源0.15进水温度eC35W32出水

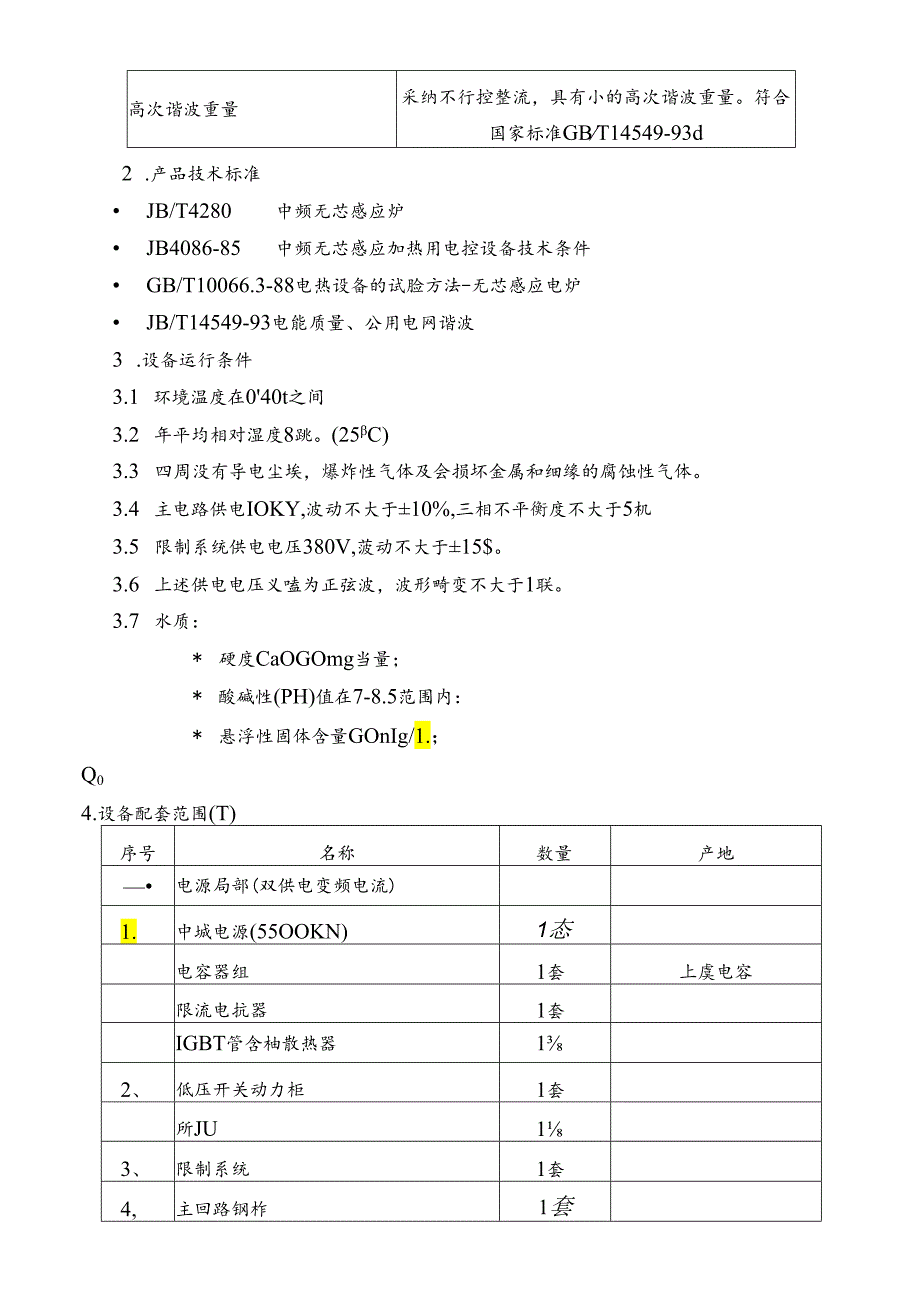

2、温度60W42流tn3h16090电耗Kwh/t560高次谐波重量采纳不行控整流，具有小的高次谐波重量。符合国家标准GBT14549-93d2 .产品技术标准 JB/T4280中频无芯感应炉 JB4086-85中频无芯感应加热用电控设备技术条件 GB/T10066.3-88电热设备的试脸方法-无芯感应电炉 JB/T14549-93电能质量、公用电网谐波3 .设备运行条件3.1 环境温度在040t之间3.2 年平均相对湿度8跳。(25C)3.3 四周没有导电尘埃，爆炸性气体及会损坏金属和细缘的腐蚀性气体。3.4 主电路供电IOKY,波动不大于10%,三相不平衡度不大于5机3.5 限制系统供电电压

3、380V,菠动不大于15$。3.6 上述供电电压义嗑为正弦波，波形畸变不大于1联。3.7 水质：* 硬度CaOGOmg当量；* 酸碱性(PH)值在7-8.5范围内：* 悬浮性固体含量GOnIg/1.；Q04.设备配套范围(T)序号名称数量产地电源局部(双供电变频电流)1.中城电源(55OOKN)1态电容器组1套上虞电容限流电抗器1套IGBT管含柚散热器12、低压开关动力柜1套所JU13、限制系统1套4,主回路钢柞1套电炉局部I、炉体IOt2套感应器2套水冷磁相2套日本进口或武钢Q140倾动炉架2套固定架2套倾炉MI4只打结体2套用户自备2、水4电缆2番3、母烟模1个4、水安排制2套三变压器与高

4、压柜I、电源变压器1套652,高压柜1套四液压系统1.液压泵站1夫油泵1用1备2,像动操作台1台成套设备组成：高压开关柜,12麻冲电炉专用整流变压器，双供电变频电源，低压动力限制柜，炉体,水冷电缆，液压装置，假炉操作台等。5.2电源局部技术现格5.2.1 整流变压器采纳专用的整流变压器,型号ZSP-65KV台,一次电压IOKV,二次电压575V,接线方式D/YT1、d,Y6相输出。整流变压器有较大限抗，短路阪抗范围6、酷，在变压器高压侧装有无羲手动调压开关,能够在-5$、0、+5$三耨调整输出电压。整流变压器装有瓦斯继电乳释压器和油温度表，其输出与高压开关柜联锁，当变压器出现瓦斯报警或泊温过高

5、时，自动切断高压。5.2.2 高压开关柜高压开关柜由隔离开关与真空断路君黛化锌避雷器，测量系统和爱护局梯组成。本柜具备以下功能：重瓦期断电爱护功能油温过高断电爱神功能降压匿动作断路爱护功能IOKY电压失压爱并功能主回路电流短路瞬时断电爱护功能主回路过负荷反时限断电爱护功能5.2.3 低压动力隔离开关柜本柜放在整流变压罂和中频电源之间，用于低压系统爱护及中频电源检修时起隔离爱护，包括正常电源供电切换到柴油发电机供电的动作。低压断路器采纳沈阳二一三公司。5.2.4 中叛电源本套设备的变压器采纳ZPS-6500/10/0.575；电源采纳的是KGPSY1.2-5500/200,中频电源规格5500K

6、W200HZ.中频电源单独时一台炉体供电时最大功率可以输出5500KW,对两台炉体同时供电时，熔炼炉体的最大功率为总功率的90%,保温炉体的功率最小时总功率的明功率可以依据生产状况人为的随意调整。本套电源设备的技术参数：序号工程参数单位1额定劝享5500KW2额定工作频率200HZ3进线电压6575(2X575)V4进发电流2760A5直流电压1500V6直流电流3667A7输出电压V8功率因数COS&-电源冷却水流量：i|jT/H5.3.电炉局部技术规格电炉局部主要由感应器、磁匏、倾动炉架、固定架、倾炉油缸、水电引入系统、漏炉报警系统等组成。5.3.1 感应器和炉料的参数感应圄采纳无氧铜将挤

7、制铜管，采纳计算机软件优化设计，以保证与电炉频率更好的匹E0整体设计成加长型的特别杓造，白感应圈、上下水冷俄、短珞环组成。其上下端的水冷发图起到了炉衬冷却作用，提高炉材寿命。感应图内部和匝间采纲高温涂料爱护，以增加机械强度和抗热实力。感应图在纵向、径向二个方向都有固定措施，使自振削减到最低点,对线图和紧固件加强绝缘处理，保证其牢靠工作。同时设计时，炉料的液面高度不超过水冷图的上平面高度。感应因外表采纳高强度商温把缘材料绝缘，确保酎压大于500OVI)5.3.2 磁婀为弧形仿形构造，与羲圈外表结合严密，改善鹿场分布，覆盖率大于60%,增加时感应圈的固定力。植柜两侧采纳水套冷却器，在磁轲的径向，有

8、项紧机枸紧固。这样，感应乳蜒与炉壳三者构成T固的整体。磁献、装后,弯曲度不大于n,理论中心线与实际中心线偏差不大于3孙蹒采纳QMO冷轧，有取向的高导檄轧低损耗的矽钢片。5.3.3 领动炉架采纳框架构造的炉壳，使炉体具有巩固性，削减变形及振动，相应的优长炉有寿命，具有较高的运行效率。炉架上顶部的操作平台有很大强度和承重实力。5.3.4 固定架固定架为三负形楣架，由槽钢与钢板焊接而成，用地脚螺栓在根底上断定。固定架上部由解轴和假动炉架相联，除承受炉子全部净重外，在炉子领转时还承受全部的动负荷。5.3.5 快炉油$1领炉油缸采纳倒置式安装，可有效防止柱塞损伤及提高密封困的寿命，使修飞渡物及飘粒状灰尘

9、难于落在柱塞外表，平安牢靠。油缸还带有防裂开限速的切断阀。5.3.6 水电引入系统感应罂的电流通过多根水冷电缆输入，炉子的冷却系统主要是感应器本身的冷却，其次是水冷电缆的冷却。本水电引入系统中各水路均采纳夹布输水胶管连接，进水总管上设有一只电接点压力表，出水总路设有电接点温度表。水为电缆的电缆头冷打压成形，接触电阻小、不损伤铜线或、集接牢靠、夹布胶管更换便利。其单个接头和铜线之间能承受8t以上拉力，外套管枭纳阻燃胶管,能承受0.45Mpa水压而不泄露或裂开。5.3.7 年模供应第一炉的卅娟模和制作详图。5.3.8 液压装置液压装置包括液压泵站和假炉操作台二局部：第一局部：液压泵站液压泵站用于向

10、假炉油缸供应液压动力。泵站的额定工作压力为12Mpa,泵站采纳双泵双电机形式（一主一备），液压介质为族压油。（液压油由用户自备）o其次局部：悦炉操作台假炉操作台用于限制炉体的倾转开关，它采纲手动液压限制阀，动作平稳，无冲击。金部液压元件都枭纳国家定点的优质产品。5.3.9 惊动操作台本台用于限制炉体的倏转，手动换向阀操作，动作平稳，无冲击。全部液压元件看采纳国家定点的优质产品。5.3.10 冷却水局新冷却水分为电源和炉体冷却，水温柔水压监测三个局新。第一局部：电源的冷却变压器采纳OFWF冷却；中频电源冷却水，全部采纲封闭式循环冷却水系统（用户自备）,冷却介质为纯净水。其次局部：炉体的冷却炉体的

11、冷却，采纳开式循环冷却水系统（用户自备）。冷却水可以是自来水、也可以是纯净水，依据用户当地水质的详细状况确定。第三局部：水温水压监测冷却水路中均配置有用于水温柔水压检测的传感器和仪表，这些信号与国体电源联锁。当水系统中出现水温高，水压缺乏时,固体电源会报警并自动停机。二、2t中叛房应熔炼炉1 .成套设备组成：二台2t炉体（包括耐火版泌和卅娟模）,一台1200KW并联逆变可控硅中频感应固体电源（包括补偿电容器组和电抗器），二亲水安排器殂，一台领炉操作台，二套水冷电缆。-台1500KYA电炉专用整流变压器2 .技术参教:2.1 中频电源序号工程单位备注1变压器容量KVA15002变压器一次电压KV

12、103变压器二次电压V6604额定功率Kw12005Hz5006整流言12肽冲7逆变器SeR并联8电源转换效率9功率因数CoSf0.85额定功率下10恒功率输出时间)90%熔化周期内11启动胜利率100%功率因数随着输出功率的降低而下降。2.2感应电炉炉体序号工程单位参数备注1领定容量t2炉膛直径mm650参考数据装料高度mm890参考数据炉和厚度mm115参考数据额定工作温度aC1650由炉衬材料确定冷却水流量序号工程单位参数备注1电源冷却水流量t/h122炉体冷却水流量t/h202.4技末标准1电热设备根本技术条件-感应电热设备2GB/T10066.3-88电热设备的试验方法-无芯感应电炉

13、3电热设备的平安-对感应和导电加热设备以及感应熔炼设备的特别要求4JB4086-85中频无芯感应加热用电控设备技术条件5JB/T4280-93中须无芯感应炉6JB/T8669-1997中频感应加热用半导体变频装置7GB/T14519-93电能质量，公用电网谐说设备的性能和技术参数到达技术规格说明书的规定。3.成套设备各组成局部说明（一）电气局部：电气局部主要包括:电源变压器，组合限制柜（包括隔离开关柜和动力限制柜），固体中频电源（包括滤波电杭器和补偿电容器组）等。1 .电源变压器电源变压器采纳的是专用ZST500整流变压器。变压器一次电压为10,二次电压为660V,D/Y-1.1.,d接线形式,12脉冲6相输出。变压器的短珞阻抗范困在648%之间。在变压器的高压侧装有无裁手动谑压开关，可以在-5机0,+5%三挡调整输出电压。2 .组合限制相1）隔离开关柜：隔离开关柜接在电源变压器与中频感应电源之间。主要用于隔离检修中獗电源时运用。隔离开关柜装有大容量隰离开关。2）动力限制柜：动力限制柜主要作用是
