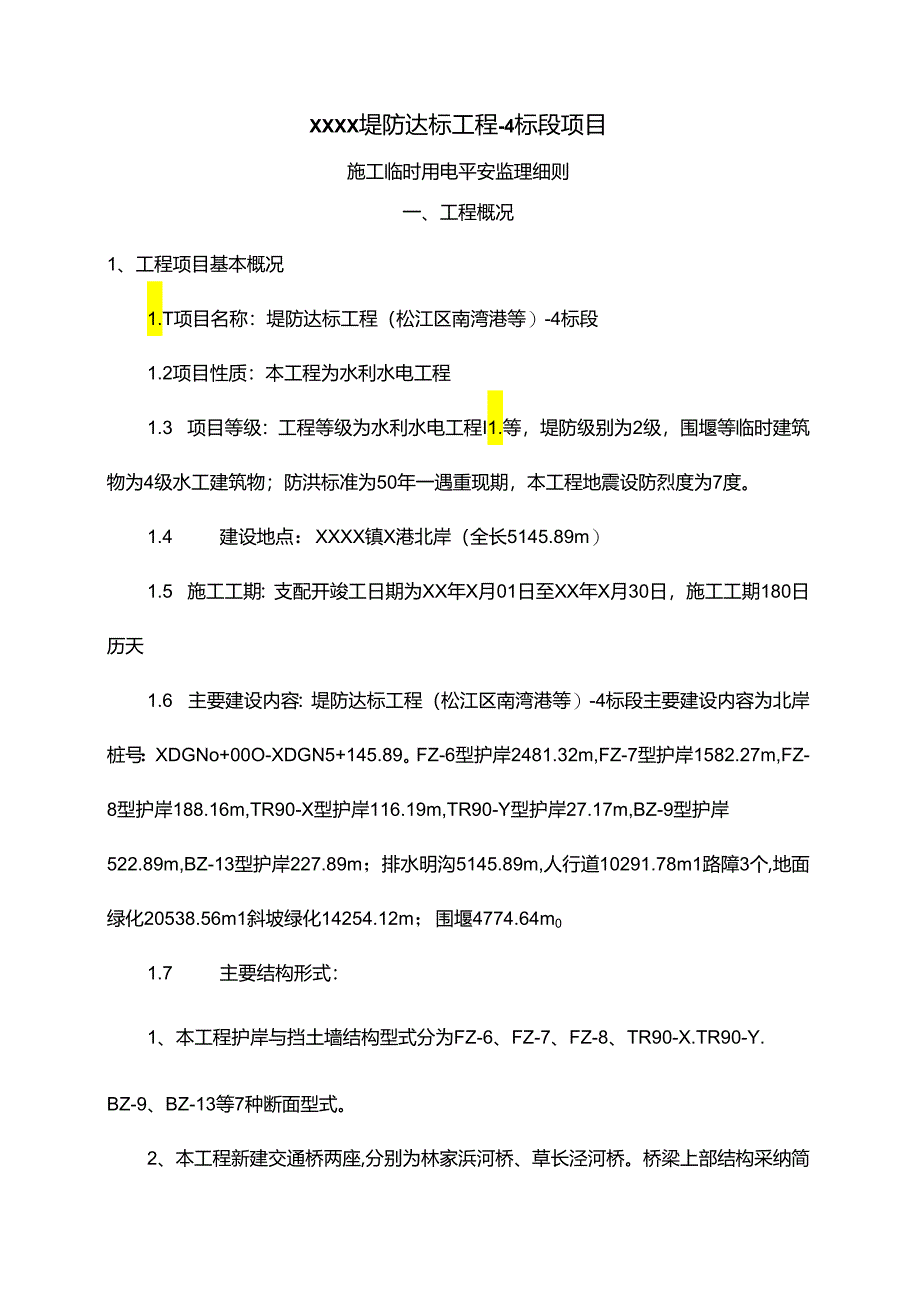

1、XXXX堤防达标工程-4标段项目施工临时用电平安监理细则一、工程概况1、工程项目基本概况1.T项目名称：堤防达标工程（松江区南湾港等）-4标段1.2项目性质：本工程为水利水电工程1.3 项目等级：工程等级为水利水电工程I1.等，堤防级别为2级，围堰等临时建筑物为4级水工建筑物；防洪标准为50年一遇重现期，本工程地震设防烈度为7度。1.4 建设地点：XXXX镇X港北岸（全长5145.89m）1.5 施工工期：支配开竣工日期为XX年X月01日至XX年X月30日，施工工期180日历天1.6 主要建设内容：堤防达标工程（松江区南湾港等）-4标段主要建设内容为北岸桩号：XDGNo+00O-XDGN5+1

2、45.89。FZ-6型护岸2481.32m,FZ-7型护岸1582.27m,FZ-8型护岸188.16m,TR90-X型护岸116.19m,TR90-Y型护岸27.17m,BZ-9型护岸522.89m,BZ-13型护岸227.89m；排水明沟5145.89m,人行道10291.78m1路障3个,地面绿化20538.56m1斜坡绿化14254.12m；围堰4774.64m01.7 主要结构形式：1、本工程护岸与挡土墙结构型式分为FZ-6、FZ-7、FZ-8、TR90-X.TR90-Y.BZ-9、BZ-13等7种断面型式。2、本工程新建交通桥两座,分别为林家浜河桥、草长泾河桥。桥梁上部结构采纳简支

3、空心梁板，下部采纳钢筋够重力式桥台，基础采纳800的钻孔浅注桩，两侧桥梁接坡以5%坡度顺接到设计防汛通道上，长度21m。3、人行步道基础采纳IoCm的碎石垫层，3cm干拌水泥黄砂，6cm彩色人行道透水语，人行步道路宽2m,路面标高4.2m。4、机动车道基础采纳20Cm的碎石垫层，20Cm的水泥稳定碎石垫层，20CmC25碎路面面层，路宽3m,路面标高4.25、绿化共种植香樟2799株,紫薇1679株,海桐3358株,红叶石楠27280m2.金边黄杨966311,云南黄磬16704m1百慕大1135540紫娇花9215m?。2、工程项目组织发包人：XXXX水利建设项目管理中心监督单位：XXxX水

4、务建设质量监督站设计单位：XXX水利工程设计探讨院有限公司财务监理：XXX亚工程造价询问有限公司施工监理：XXXX工程询问管理有限公司承包人：XXX建设工程有限公司二、适用范围本细则适用于XXxX堤防达标工程-4标段合同约定全部建设内容的施工临时用电平安监理工作。三、编制依据中华人民共和国建筑法中华人民共和国主席令第46号建设工程平安生产管理条例中华人民共和国国务院令第393号上海市建设工程监理施工平安监督规程DGTJ08-2035-2014危急性较大的分部分项工程平安管理方法建质200987号危急性较大的分部分项工程平安管理规范DGJ08-2077-2010现场施工平安生产管理规范DGJ08

5、-903-2010文明施工规范DGJ08-2102-2012建筑机械运用平安技术规程JGJ33-2012施工现场临时用电平安技术规范JGJ46-2005J405-2005消防技术平安规范GB5O72O-2O11建设工程施工平安监理规程DGJ/T08-2035-2008建筑施工平安检查标准JGJ59-2011建筑施工土石方工程平安技术规范JGJ180-2009建设工程监理规范GBT50319-2013水利工程施工监理规范S1.288-2014水利工程施工质量检验与评定标准DGJJo8-90-2014水利水电工程施工质量检验与评定规程S1.176-2007水利水电建设工程验收规程S1.223-20

6、08其它有关法律、法规、规范、标准与设计图纸、施工、监理合同等相关文件。四、平安监理工作内容和限制要点1、临时用电平安监理工作程序配备必要的平安检测工具（接上表）1整改巡察,检查、督促施工方平安生产技术方案、措施的落实，检杳施工现场文明施工和消防平安，发觉除患与时提出整改:发觉问检查简单引发平安事故的工序部，、发觉问题简单引起临时用电平安事故的部位现场跟踪监营发觉问题发觉临时用电平安随患、施工单位未实行改进或改进措施不符合要求，令其停工整改R见IU题定期组织或参与平安生产会议（或讲评会）编制并上报有关平安监理报表工程竣工时，平安监理总结和资料归档2、用电的管理限制1、为加强平安技术管理，实现平

7、安用电的目的，必需对临时用电施工组织设计与方案进行严格审批。2、要求施组须单独绘制临时用电工程图纸。3、加强管理，明确职责，规定临时用电施组或变更临时用电施工组织设计所履行手续。临时用电组织设计与变更时,必需履行“编制、审核、批准“程序.由电气工程技术人员组织编制，经相关部门审核与具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。4临时用电工程必需经编制、审核、批准部门和运用单位共同验收，合格后方可投入运用5临时用电工程定期检查应按分部、单元工程进行，对平安隐患必需与时处理，并应履行复查验收手续。3、施工现场与四周环境限制在建工程不得在外电架空线路正下方施工、搭设作

8、业棚、建立生活设施或堆放构件、架具、材料与其他杂物等；电气设备现场四周不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必需与环境条件相适应。4、配电线路限制1、架空线必需采纳绝缘导线；必需架设在专用电杆上，严禁架设在树木、脚手架与其他设施上。2、电缆线路应采纳埋地或架空敷设.严禁沿地面明设，并应避开机械损伤和介质腐蚀。埋地电缆路径应设方位标记。3、钢筋加工设备的电源均应采纳穿管埋地.必需将爱护零线牢靠坚固作为零线的重复接地，既保证设备的牢靠接零爱护，也保证了零线的重复接地；4、配电箱引入引出线要采纳套管和横担，进出电线排列整齐、匹协作理，严禁运用绝缘差、老化、破皮电线、

9、防止漏电.应采纳绝缘子固定、并架空敷设.线路过道要有牢靠的爱护，线路干脆埋地，敷设深度不得小于06m.引出地面从2m高度至地下0.2m处.必需架设防护套管；5、配电箱与开关箱限制1、配电系统应设置配电柜或总配电箱、安排电箱、开关箱，实行三级配电。2、每台用电设备必需有各自专用的开关箱,严禁用同一个开关箱干脆限制2台与2台以上用电设备（含插座）。3、配电箱要统一，做到有色标、有编号；电箱制作要符合要求、有防雨措施，门锁齐全，金属电箱外壳要有接地爱护；箱内电气装置齐全牢靠，线路、位置安装要合理、有地排、零牌，电线进出应下进下出。4、配电箱、开关箱应定期检查、修理。检查、修理时必需是专业电工，并应做

10、检查、修理工作记录。6、现场照明限制一般场所宜选用额定电压为220V的照明器；特殊场所（高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等）应运用平安特低电压照明耳：手持照明灯应运用36V以下平安电压，危急场所运用36V平安电压、特殊危急场所采纳12V；照明导线应固定在绝缘套子上，现场照明灯要用绝缘橡套电缆，生活照明采纳护套绝缘导线，照明线路与灯具距地面不能小于规定距离，严禁运用电炉,严禁用碘鸨灯取暧。7、开关箱熔丝限制开关箱要符合一机一闭一保险，箱内无杂物、不积灰，配电箱与开关箱之间距高30m左右，用电设备与开关箱超过3m应加随机开关，配电箱的下沿距地面不小于1.2m箱内严禁动力、照明

11、混用，严禁用其它金属代替熔丝,熔丝安装要合理。五、监理工作方法与措施1、外电防护1、施工现场临时用电平安技术规范（以下简称规范）规定在架空线路的下方不得施工，不得建立临时建筑设施，不得堆放构件、材料等；2、当在架空线路一侧作业时，必需保持平安操作距离；规范规定了最小平安操作距离：外电线路电压IKV以下1-IOKV35I1.OKV最小平安操作距离4m6m8m3、当由于条件所限不能满意最小平安操作距离时，应设置防护性遮拦、棚栏并悬挂警告牌等防护措施。2、接地与接零爱护系统为了防止意外带电体上的触电事故，依据不同状况应实行爱护措施。爱护接地和爱护接零是防止电气设备意外带电造成触点事故基本技术措施。1

12、,工作接地将变压器中性点干脆接地，阻值应小于4,有了这种接地可以稳定系统电压，防止高压侧电源干脆窜入低压侧,造成低压系统的电气设备被摧毁不能正常工作的状况发生；2、爱护接地将电气设备外壳与大地连接叫爱护接地，阻值应小于40有了这种接地可以爱护人体接触设备漏电时的平安，防止发生触电事故。3、爱护接零将电气设备外壳与电网的零线连接叫爱护接零C爱护接零时将设备的碰壳故障变更为单相短路故障.爱护接零与爱护切断相协作.由于单相短路电流较大，所以能快速切断保险或自动开关跳闸，使设备与电源隔离。达到避开发生触点事故的目的。4、重复接地所谓重复接地，就是在爱护零线上再做的接地就叫重复接地，其阻值应小于IOQo

13、重复接地可以起到爱护零线断线后的补充爱护作用，也可降漏电设备的对地电压和缩短故障程序时间。在一个施工现场中，重复接地不能少于三处（始端、中间、末端）。在设备比较集中的地方如搅拌机棚、钢筋作业区等应做一组重复接地。5、工作零线与爱护零线分设工作零线与爱护号线必需分开。在采纳了TN-S系统后，如发生工作零线与爱护零线错接，将导致设备带电的危急。6、无论采纳TN系统还是采纳TT系统，依据现场的电源状况而定规范规定：“当施工现场与外电线路共用一供电系统时，电气设备应依据当地要求作爱护接零，或作爱护接地，不得一部分作爱护接零，另一部分作爱护接地J3、配电箱、开关箱施工现场的配电箱是电源与用电设备之间的中

14、枢环节，而且开关箱是配电系统的末端,是用电设备的干脆限制装置，它们的设置和运用是干脆影响着施工现场的用电平安。1、关于“三级配电两级爱护”规范要求，配电箱应作分级设置，即在总配电箱下，设安排电箱，安排电箱以下设开关箱.开关箱以下就是用电设备，形成三级配电。这样配电层次分明，既便于管理又于查找故障.同时要求，照明配电与动力配电最好分别设置.自成独立系统.不致因动力停电影响照明。“两级爱护”主要指采纳漏电爱护措施，除在末级开关箱内加装漏电爱护器外.还要在上一级安排电箱或总配电箱中再加装一级漏电爱护器，总体上形成两级爱护。2、关于加装漏电爱护器规范规定：“施工现场全部用电设备，除作爱护接等外，必需在

15、设备负荷线的首端处设置漏电爱护装置J3、安排电箱安排电箱装设漏电爱护器不但对线路和用电设备有监视作用.同时还可以对开关箱起补充爱护作用。4、开关箱规范规定开关箱内的漏电爱护器其额定漏电动作电流应不大与30mA.额定漏电动作时间应小于0.1So运用于潮湿和有腐蚀介质场所的漏电爱护器应采纳防溅型产品,其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S-o开关箱是分级配电的末级，运用频繁危急性大，应供应间接接触防护和干脆接触防护，主要用来对有致命危急的人身触电防护.5、一一机一闸一漏一箱.这个规定主要是针对开关箱而言的。规范规定：每台用电设备应有各自专用的开关箱“这就是一箱.不允许将两台用电设备的电气限制设备装在一个开关箱内，避开发生误操作等事故。6、电箱的安装位置规范规定：“总配电箱应设在靠近电源的地区。安排电箱应装在用电设备或负荷相对集中的地区，安排电箱与开关箱的距离不得超过30m。开关箱与其限制的固定式用电设备的水平距离不宜超过3mo规范规定：“配电箱开关箱应装在干
