1、书目、编制目的错误!未指定书签.二、工程概况错误!未指定书签.三、编制依据错误!未指定书签。四、临时用电要求错误!未指定书签.五、施工现场临时用电计算错误!未指定书签。六、施工现场临时用电支配错误!未指定书签.七、平安用电技术措施和组织措施错误!未指定书签.八、临时用电技术操作规程错误!未指定书签.九、平安用电防火措施错误!未指定书签。十、临时用电平安应急预案错误!未指定书签.临时用电专项平安方案一、编制目的为了贯彻国家平安生产的方针政策和法规，在满意本标段施工用电的需求的状况下，保障施工现场用电平安，防止触电事故发生，保证施工顺当的进行，特制定方案。二、工程概况本项目路途起点位于国道集丹马路

2、里程旧路K51+600,起始桩号K51+600,利用旧路布线既有外岔沟大桥桥头处，路途脱离旧路向北布线，新建大桥跨越大路河后路途回来旧路，终点桩号K52+740,路途设计全长1.14,建设里程0.82,起终点均及既有马路顺接。采纳设计速度60、双向两车道二级马路标准。三、编制依据低压配电设计规范50054-95通用用电设备配电设计规范50055-93供配电系统设计规范50052-95施工现场临时用电平安技术规范四、临时用电要求为了满意施工用电的要求，依据实际状况，在预制场高压线位置安装变压器。变压器安装位置如下：1、变压器安置在预制场一侧，由当地高压线杆接入高压电箱。2、基坑开挖施工用电由现场

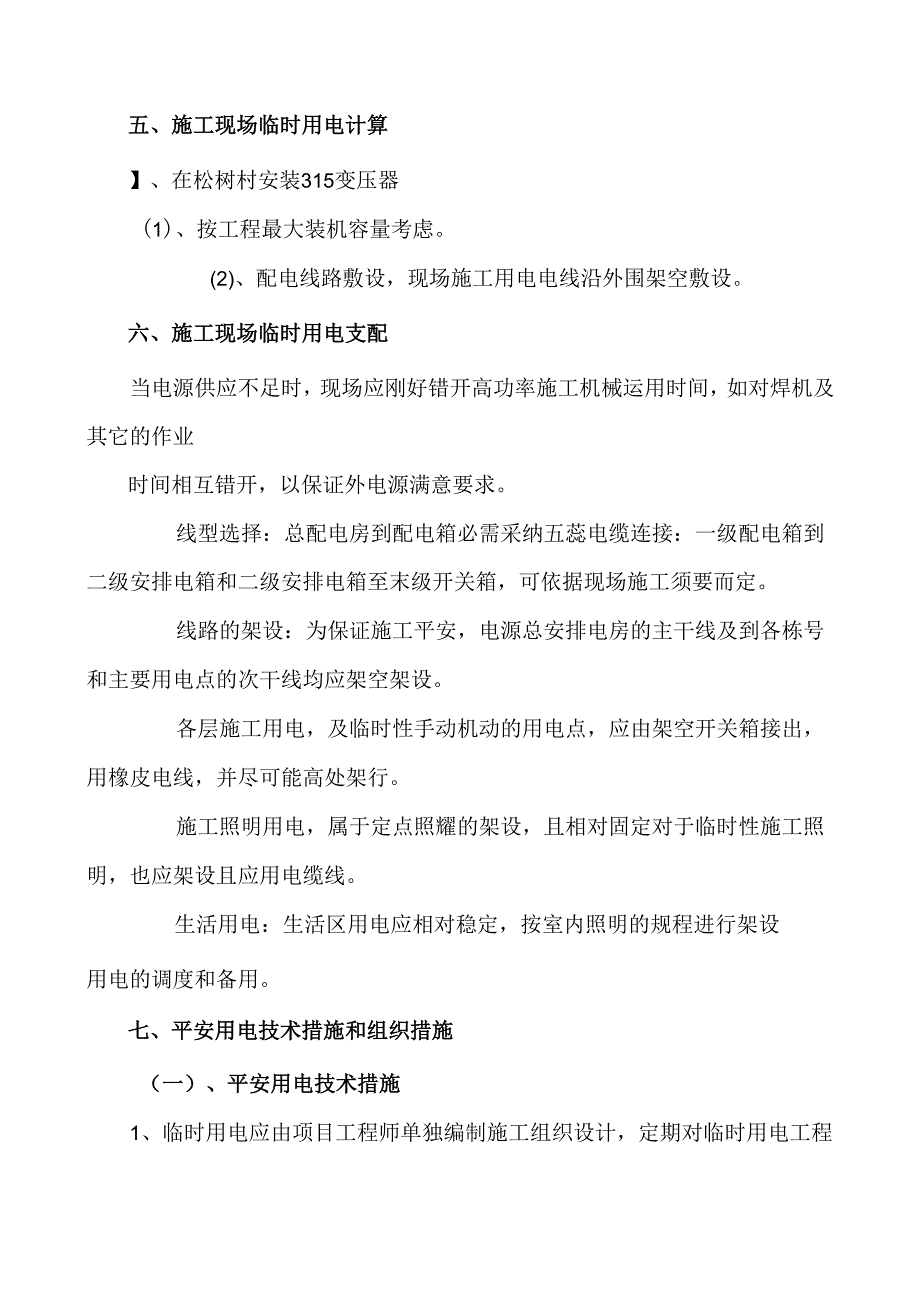

3、台50发电机组发电机供电，配备30发电机以做备用。五、施工现场临时用电计算】、在松树村安装315变压器(1)、按工程最大装机容量考虑。(2)、配电线路敷设，现场施工用电电线沿外围架空敷设。六、施工现场临时用电支配当电源供应不足时，现场应刚好错开高功率施工机械运用时间，如对焊机及其它的作业时间相互错开，以保证外电源满意要求。线型选择：总配电房到配电箱必需采纳五蕊电缆连接：一级配电箱到二级安排电箱和二级安排电箱至末级开关箱，可依据现场施工须要而定。线路的架设：为保证施工平安，电源总安排电房的主干线及到各栋号和主要用电点的次干线均应架空架设。各层施工用电，及临时性手动机动的用电点，应由架空开关箱接出

4、，用橡皮电线，并尽可能高处架行。施工照明用电，属于定点照耀的架设，且相对固定对于临时性施工照明，也应架设且应用电缆线。生活用电：生活区用电应相对稳定，按室内照明的规程进行架设用电的调度和备用。七、平安用电技术措施和组织措施（一）、平安用电技术措施1、临时用电应由项目工程师单独编制施工组织设计，定期对临时用电工程进行检测，电工必需由持证人员进行操作。2、本工程现场范围内无上下水管道和各种埋地线路，现场临时用电搭设一间总配电间，后分四路到各安排电箱。3、施工现场配电应遵照施工现场临时用电平安技术规范的规定进行布置，本供电系统采纳爱护导体和中性导体分别接地系统，在三相五线制供电系统中必需做到三级配电

5、二级爱护的要求。4、每个电气设备必需做到“一机一闸一漏一箱”的要求，线路标记要分明，线头引出要整齐，各电箱要有门有锁，做到防雨防潮的要求，采纳的电气设备应符合现行国家标准的规定，井应有合格证件，设备应有铭牌，运用中的电气设备应保持良好的工作状态。5、配电室必需做到“四防和一通”的要求，防火、防潮湿、防水、防动物和保持通风良好，室内应备有绝缘设备，还应备有匹配的电气灭火消防器材，应急照明等平安用具。（二）、平安用电组织措施1、建立临时用电施工组织设计和平安用电技术措施的编制、审批制度,并建立相应的技术档案。2、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和平安用电技术措施的

6、总体意图，技术内容和留意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。3、建立平安检查制度。从临时用电工程起先，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电爱护器动作参数等。4、建立电气修理制度，加强日常和定期修理工作，刚好发觉和消退隐患，并建立修理工作记录，记载修理时间、地点、设备、内容、技术措施、处理结果、修理人员、验收人员等。5、建立工程拆除制度。工程竣工后，临时用电工程的拆除应有统的组织指挥，并须规定拆除时间、人员、程序、方法、留意事项和防护措施等。6、建立巡回检查和评估制度。7、建立平安用电责任制，对临时用电工程各部位的操

7、作、监护、修理安排、分块、分机落实到人，并辅以必要的奖惩。8、建立平安教化和培训制度。定期对专业电工和各类用电人员进行用电平安教化和培训。凡上岗人员必需持有关部门核发的上岗证书，严禁无证上岗。八、临时用电技术操作规程临时用电设备的配备设置、安装及要求1、接地设计本工地采纳系统，我们对爱护零线作重复接地，在每个安排电箱处打入接地装置，再接上爱护零线。接地体采纳长2.5%直径48的脚手架钢管,打入地下3m深，每组打两根，用扁钢将两根接地体连接起来，接地线采纳多股铜线，线径不小于相应安排电箱输入爱护零线的截面积。2、设置漏电爱护器（1）施工现场的总配电箱和开关箱应至少设置两级漏电爱护器，而且两级漏电

8、爱护器的额定漏电动作电流和额定漏电动作时间应相互协作，使之具有分级爱护的功能。（2）开关箱中必需设置漏电爱护器，施工现场全部用电设备，除作爱护接零外，必需在设备负荷线的首端处安装漏电爱护器。（3）漏电爱护器应装设在配电箱电源隔离开关的负荷和开关箱电源隔离开关的负荷侧。（4）漏电爱护器的选择应符合国标6829-86漏电电流爱护器（剩余电流淌作爱护器）的要求，开关箱内的漏电爱护器其动作电流不大于30,额定漏电动作时间应小于01S。运用潮湿和有腐蚀介质场所的漏电爱护器应采纳防溅型产品，其额定漏电动作电流应不大于15。，额定漏电动作时间应小于0.1S。3、电气设备的设置应符合下列要求（1）配电系统应设

9、置室内总配电箱和室外安排电箱或设置室外总配电箱和安排电箱，实行分级配电。（2）动力配电箱及照明配电箱宜分别设置，如合置在同配电箱内,动力和照明线路应分路设置，照明线路接线宜按在动力开关的上侧。（3）开关箱应有末级安排电箱，开关箱内应机一闸一漏电,每台用电设备应有自己的开关箱，严禁用一个开关电器干脆限制两台及两台以上的用电设备。（4）总配电箱应设在靠近电源的地方，安排电箱应装设在用电设备或负荷相对集中的地区。安排电箱及开关箱的距离不得超过30m,开关箱及其限制的固定式用电设备的水平距离不宜超过311u（5）配电箱、开关箱应装在干燥、通风及常温场所，不得装设在有严峻损失作用的瓦斯、烟气、蒸汽、液体

10、及其它有害介质中。也不得装设在易受外来固体物撞击，剧烈振动，液体浸溅及源烘烤的场所。配电箱、开关箱四周应有足够两人同时工作的空间，其四周不得堆放任何有碍操作、修理的物品。（6）配电箱、开关箱安装要端正、坚固、移动式的箱体设在坚实的支架上。固定式配电箱、开关箱的下皮及地面的垂宜距离应大于1.3m,小于1.511移动式安排电箱，开关箱采纳铁板或优质绝缘材料制作，铁板的厚度应大于1.511io（7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门处。4、电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，

11、金属板及配电箱体内，金属板及配电箱体应作电气连接。（2）配电箱内的电器就按规定的位置紧固有安装板上，不得歪斜和松动。并且电器设备之间，设备及四周的距离就符合有关工艺标准的要求。（3）配电箱内的工作零线应通过接线端子板连接，并应及爱护零线接线端子分设。（4）配电箱、开关箱内的连接应采纳绝缘导线、导线的型号及截面应严格执行临时用电图纸的标示截面。各种仪表之间的连接线应运用截面不小于2.52绝缘铜芯导线。导线接头不得松动，不得有外露带电部分。（5）各种箱体的金属构架，金属箱体，金属电器安装板及箱内电器的正常不带电的金屈底座，外壳等必需作爱护接零，爱护零线应经过接线端子板连接。（6）配电箱后面的排线需

12、排列整齐。绑扎成束，并有卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。（7）导线剥削处防止损伤线芯过长，导线压头应坚固牢靠，多股导线不应盘圈压接时，多股线应涮锡后再压接，不得削减导线股数。（8）电气设备的操作及修理人员必需符合以下要求：施工现场临时用电的施工修理必需由经过培训后取得上岗证的专业电工完成，电工的等级应和工程的难易程度和技术困难性相适应，初级电工不允许进行中、高级电工作业。各类用电人员应做到a驾驭平安用电基本学问和所用设备的性能；b运用设备前必需按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和爱护设施是否完好。严禁设备“带病”运转；c停用的设备必需拉闸断电，

13、锁好开关箱；d负责爱护所用设备的负荷线，爱护零线和开关箱，发觉问题刚好解决;e搬运或移动用电设备，必需经电工切断电源并作妥当处理后进行。5、电气设备运用及维护（1）施工现场的全部配电箱，开关箱应每月进行一次检查和修理。检修、修理人员必需是专业电工。工作时必需穿戴好绝缘用品，必需运用电工绝缘工具。（2）检查、修理配电箱、开关箱时，必需将其前一级相应的电源开关分闸断电，并悬挂停电标记牌，严禁带电作业。（3）配电箱内盘面上应标明各回路的名称、用途、同时要做出分路标记。（4）总、安排电箱门应配锁、配电箱和开关箱应指定专人负责。施工现场停止作业一小时以上时，应将动力开关箱上锁。（5）配电箱内不允许放置任

14、何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。（6）各种电所箱的熔断瑞的熔体更换时，严禁用不符全规格的熔体代替。6、架空线路绝缘子应按下列原则选择：（1）拉线宜用镀锌铁线，其截面不得小3X4.0.拉线及电杆的夹角应在4530之间。拉线埋设深度不得小于1m.钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。（2）因受地形环境限制不能装设拉线时，可采纳撑杆代替拉线，撑杆埋深不得小于0.8m,其底部应垫底盘或石块。撑杆及主杆的夹角宜为30。（3）接户线在档距内不得有接头，进线处离地高度不得小于2.5m.（4）配电线路采纳熔断器作短路爱护时，熔体额定电流应不大于电缆或穿管绝缘导线允许载流

15、量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。（5）配电线路采纳自动开关作短路爱护时，其过电流脱扣端脱扣电流整定值，应小于线路末端单相短路电流，并应能承受短时过负荷电流。7、电缆线路（1）电缆F线应采纳埋地或架空敷设，严禁沿地面明设，并应避开机械损伤和介质腐蚀。（2）电缆类型应依据敷设方式，环境条件选择，电缆截面应依据允许教流量和允许电压损失确定。（3）电缆在室外干脆埋地敷设的深度应不小于O.6m,并应在电缆上下各匀称铺设不小于50厚的细砂，然后覆盖砖等硬质爱护层。（4）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必需加设防护套管。（5）埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易燃、易爆、易腐蚀场所。（6）橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁运用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的荷重。橡皮电缆的最大弧垂距地不得小2.5m.（7）电缆接头应坚固牢靠：并应做绝缘包扎，保持绝缘强度，不得承受张力。8、室内配线（1）室内配线必需采纳绝缘导线。采纳瓷瓶、瓷（塑料）夹等敷设，距地面高度不得小2.5m。（2）进户线过
