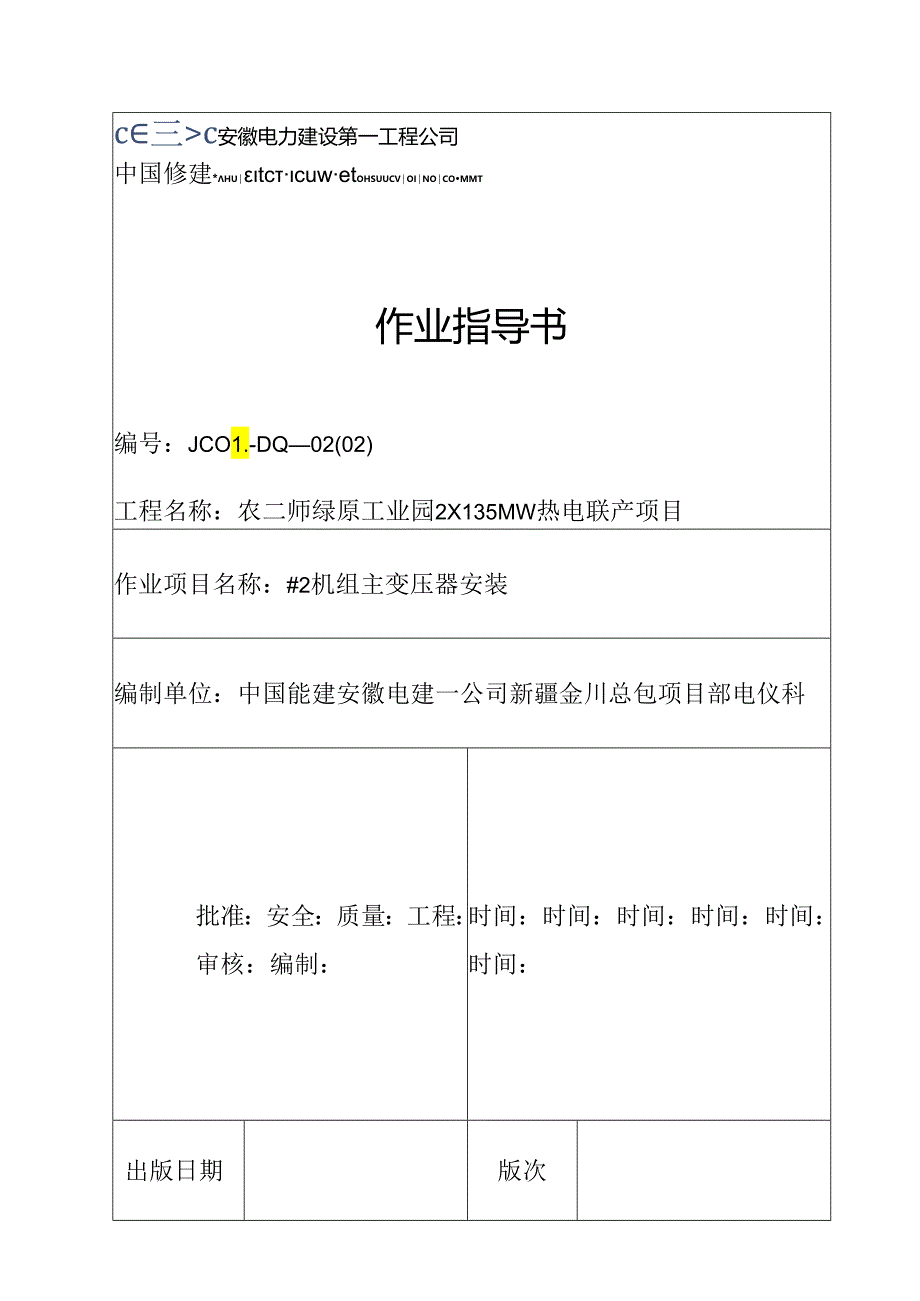

1、c三c安徽电力建设第一工程公司中国修建*hutccuwetohsuucvoinocommt作业指导书编号：JCO1.-DQ02(02)工程名称：农二师绿原工业园2X135MW热电联产项目作业项目名称：#2机组主变压器安装编制单位：中国能建安徽电建一公司新疆金川总包项目部电仪科批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次1 .作业任务12 .编写依据23作业打算和条件24 .作业方法及平安、质量限制措施55 .作业质量标准及检验要求156 .技术资料要求207 .危急源,环境因素辨识及防范措施文明施工标准208 .有关计算及其分析239 .附录231 .作

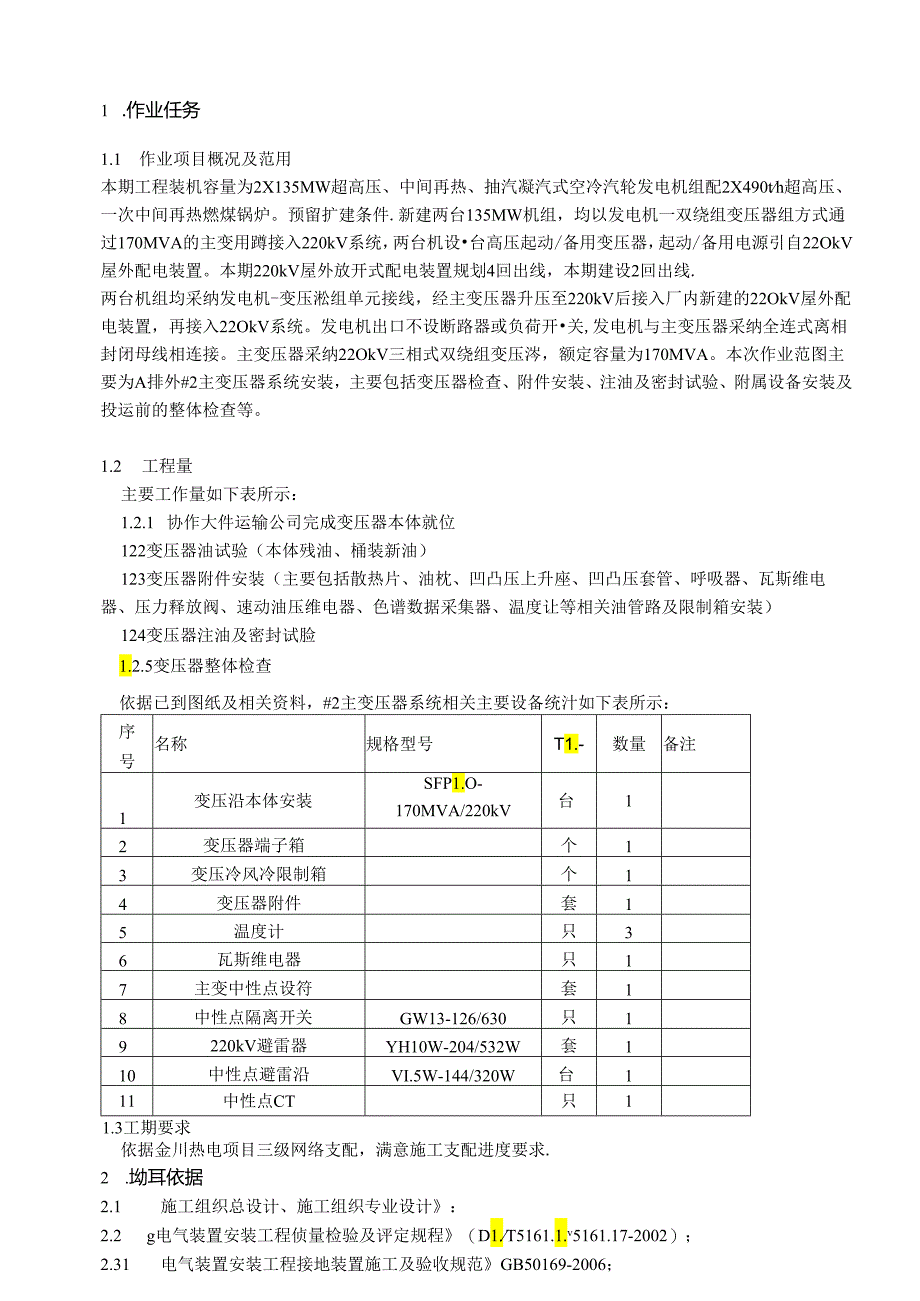

2、业任务1.1 作业项目概况及范用本期工程装机容量为2X135MW超高压、中间再热、抽汽凝汽式空冷汽轮发电机组配2X490th超高压、一次中间再热燃煤锅炉。预留扩建条件.新建两台135MW机组，均以发电机一双绕组变压器组方式通过170MVA的主变用蹲接入220kV系统，两台机设台高压起动/备用变压器，起动/备用电源引自22OkV屋外配电装置。本期220kV屋外放开式配电装置规划4回出线，本期建设2回出线.两台机组均采纳发电机-变压淞组单元接线，经主变压器升压至220kV后接入厂内新建的22OkV屋外配电装置，再接入22OkV系统。发电机出口不设断路器或负荷开关,发电机与主变压器采纳全连式离相封闭

3、母线相连接。主变压器采纳22OkV三相式双绕组变压涔，额定容量为170MVA。本次作业范图主要为A排外#2主变压器系统安装，主要包括变压器检查、附件安装、注油及密封试验、附属设备安装及投运前的整体检查等。1.2 工程量主要工作量如下表所示：1.2.1 协作大件运输公司完成变压器本体就位122变压器油试验（本体残油、桶装新油）123变压器附件安装（主要包括散热片、油枕、凹凸压上升座、凹凸压套管、呼吸器、瓦斯维电器、压力释放阀、速动油压维电器、色谱数据采集器、温度让等相关油管路及限制箱安装）124变压器注油及密封试脸1.2.5变压器整体检查依据已到图纸及相关资料，#2主变压器系统相关主要设备统汁如

4、下表所示：序号名称规格型号T1.-数量备注1变压沿本体安装SFP1.O-170MVA/220kV台12变压器端子箱个13变压冷风冷限制箱个14变压器附件套15温度计只36瓦斯维电器只17主变中性点设符套18中性点隔离开关GW13-126/630只19220kV避雷器YH10W-204/532W套110中性点避雷沿VI.5W-144/320W台111中性点CT只11.3工期要求依据金川热电项目三级网络支配，满意施工支配进度要求.2 .坳耳依据2.1 施工组织总设计、施工组织专业设计：2.2 g电气装置安装工程侦量检验及评定规程（D1.T5161.1.v5161.17-2002）；2.31 电气装

5、置安装工程接地装置施工及验收规范GB50169-2006；2.32 :电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012；2.33 4电气装理安装工程母线装理施工及险收规范GB50119-2010：2.34 电气装置安装工程电力变压器、油浸电抗罂、互感器施工及验收规范3GB5O148-2O1O：2.35 电气装置安装工程电气设备交接试验标准GB50150-2006；2.36 工程建设标准强制性条文电力工程2011版）：2.37 4电力建设平安工作规程（2002版）：2.38 新疆电力设计院设计图纸FA05021S-D0301G屋外主变、高压厂变、高压起备变安装图：2.3

6、9 新疆（特变电工）变压器安装技术资料、出厂试脸报告。3 .作业打算和条件3.1 技术打算a）施工前图纸应经过专业会审和综合会审，且图纸会审问题应有设计院进行明确答曳.b）所需用设备及相关协助材料均应到位且应阅历收合格。C）熟识产品安装运用说明书、产品试验的合格证和安装工艺规程等技术资料和厂家资料。0基础预埋件安装已完成,且强度及位以阅历收合格。e）变压器基础中心及标高已定出，标出纵向、横向中心线，并由电气施工人i兔查检验无误。f）事故油池和防火隔墙施工完毕。g）变压器四周应有足够施工用场地，且场地应平整。3.2 作业人员作业人员配置序号工种数量要求备注1技术员1人2施工负贪人1人3质检员1人

7、持证上岗4平安员1人持证上岗5厂用安装工12人持证特殊工种上岗证6协议工5人平安考试合格7架子工2人持证上岗8起重工2人持证特殊工种上岗证9操作工1人持证特殊工种上岗证.人员分工1）在整个施工过程中，施工负货人负贡劳动力的调配，加班加点的确定，施工过程的平安、质量、进度等的监督，解决需外工程处协作的问题。2） 工程处平安员负责施工环境及施工过程的平安检套与监督。若发觉平安隐患，刚好费令班组停工整改.3）质检员负责对施工过程中的施工质量进行检查监督，发觉质员问题，费令班组停工整改，将质量问题限制在过程中，以免事后造成大工作量返工。4）班长在整个施工过程中负责本班工作的支配，并对本班所从事工作的平

8、安、质量、进度等负主员，做好施工过程记录。5）技术员负资处理整个施工过程的技术问题，把自己不能处理的有关问题刚好反映至主任工程师。并监督施工过程的平安、质量、进度，办理验收签证。3.3 材料、设备打算在施工前工作量列表中的安装设备必需提前进入现场，并经过验收，技术文件齐全，型号、规格符合设计要求,质址符合国家标准及规范要求.消耗材料序号名称规格单位数出1梅白布公斤102酒精瓶203防雨布米2204透亮塑料布米1005连体工作服全新，无纽扣套46塑料外衣全新，无纽扣套47高筒耐油胶鞋双48白布带盘29干燥空气瓶2IO警戒红白带米5012平底布鞋双53.4 主要机具序号工渊具名称规格单位数量1汽车

9、吊25R部12尼龙吊带配套吊具米123链条断芦1吨3米个14电焊机台15管子钳350mm只16力矩扳手300.m只1序号工器具名称规格单位数墩7内六加扳手套18重型套筒扳手套19梅花/呆扳手套210亚型活络扳手套111干湿温度计-20*C50C只112试验仪器套113压力漉油机台114真空泵台115麦式真空表只116注油用管路米8017真空软管米3018梯子6米个119榔头把220十字螺丝刀把221一字螺丝刀把23.5 作业条件力能供应施工现场有足够的照明，现场设置施工电源:级盘一只.氧气、乙焕采纳瓶装供应，能满意现场的安装须要。场地主变旁边的脚手架均拆除，场地已平整，道路通畅，平安文明施工责

10、任区域已规划建立。施工场地用红白带隔离起来，挂警告标牌，禁止其他无关人员进入.3.5.3上道工序3.5.3.1变压器基础土建工程完工，并移交安装，四周施工场地已回填、回填土并夯实。3.5.3.2预埋件符合设计要求，预埋件强度满堂要求。3.5.4工作环境天气应暗朗，四周空气温度不宜低于OC,心身温度不应低于四周空气温度。当空气相对湿度小于75%时，器身暴露在空气中的时间不得超过I6h.3.5.5临时工作设施为便利套管安装跟变压器内部连接，须要搭设临时脚手架,必需经过平安部门验收合格，方能运用。工具棚、油管、滤油机放置于便于操作的地方并符合消防要求。3.5.6平安防护设施和用品主要平安防护设施和用

11、品配置序号名称规格型号单位数量备注I平安附/顶212平安带/根153平安警示绳/米50隔离区域4平安警示牌/块25灭火器/只23.5.7其他要求安装前要检查变压器冲击记录,记录应符合规程规范要求。4.作业方法及平安、质量限制措注4.1作业主体方案安装前期1）变压器本体就位。依据技术协议要求，主变压器的交货地点在金川热电工程施工现场的变压器翦础上。即由变压器制造厂负货完成变压器的现场就位。2）变压器取油化脸.包括本体残油及新油化验。绝缘油应经净化处理，注入变用器的油应符合卜.表规定：试验项目电压等级标准值备注电气强度750kV27OkY平板电极间隙500kV26OkY300kV25OkY63kV

12、220kV24OkY35kY及以下235kY含水量750kV8mg1.-i500kV10mg1.22Okr33OkV15mg1.I1.OkV20mg1.介质损耗因数W0.5%颗粒度750kV1000/100m1.（5m1.00Um颗粒）无100Uin以上颗粒3）本体、附件检查，附件安装，主要包括冷却器、凹凸压上升座、凹凸压套管、油枕、压力释放阀、瓦斯继电浴等。4）变压器本体接地施工。说明：变压器安装前后所需试验，由试验室自行支配时间，穿插于变压器的安装之中。安装中期D变压器抽真空。2）变压器注油。3）油循环。4）变压器检漏、排气静置。变压器检漏、排气工作穿插于整个注油过程中。安装后期1）中性点

13、设备、色谱数据采集器等设备安装。2）风冷限制箱、端子箱安装及其接地安装。3）取油样化验。4）局放试验。5）投入运用。说明：变压器查漏工作贯穿于安装过程中。4.2作业步臊与方法设备验收及保管.1变压器及相关设备验收及保管1）变压器附件到达现场后，由机械化专业负货将附件起吊至指定区域。2）按铭牌和铭牌图纸及有关资料，核对产品与合同是否相符；3）按出厂文件一览表核对所供应的图纸资料是否齐全：4）按装箱单检查变用器拆卸运输件是否齐全，在运输过程有无损伤或丢失状况。5）变压得出厂时，由厂家在变压器上安装三维冲撞记录仪，以记录变压器在运输过程中的冲摘状况。变压器运抵现场后，需监理单位、变压器厂家代表、物资科、项H技术员等相关人员全部到场后，由厂家代表卸下并打开冲撞记录仪，在上述人民共同见证下，:维冲撞记录仪显示的冲击值应符合制造厂
