全轻混凝土配合比计算.docx

《全轻混凝土配合比计算.docx》由会员分享，可在线阅读，更多相关《全轻混凝土配合比计算.docx（2页珍藏版）》请在第壹文秘上搜索。

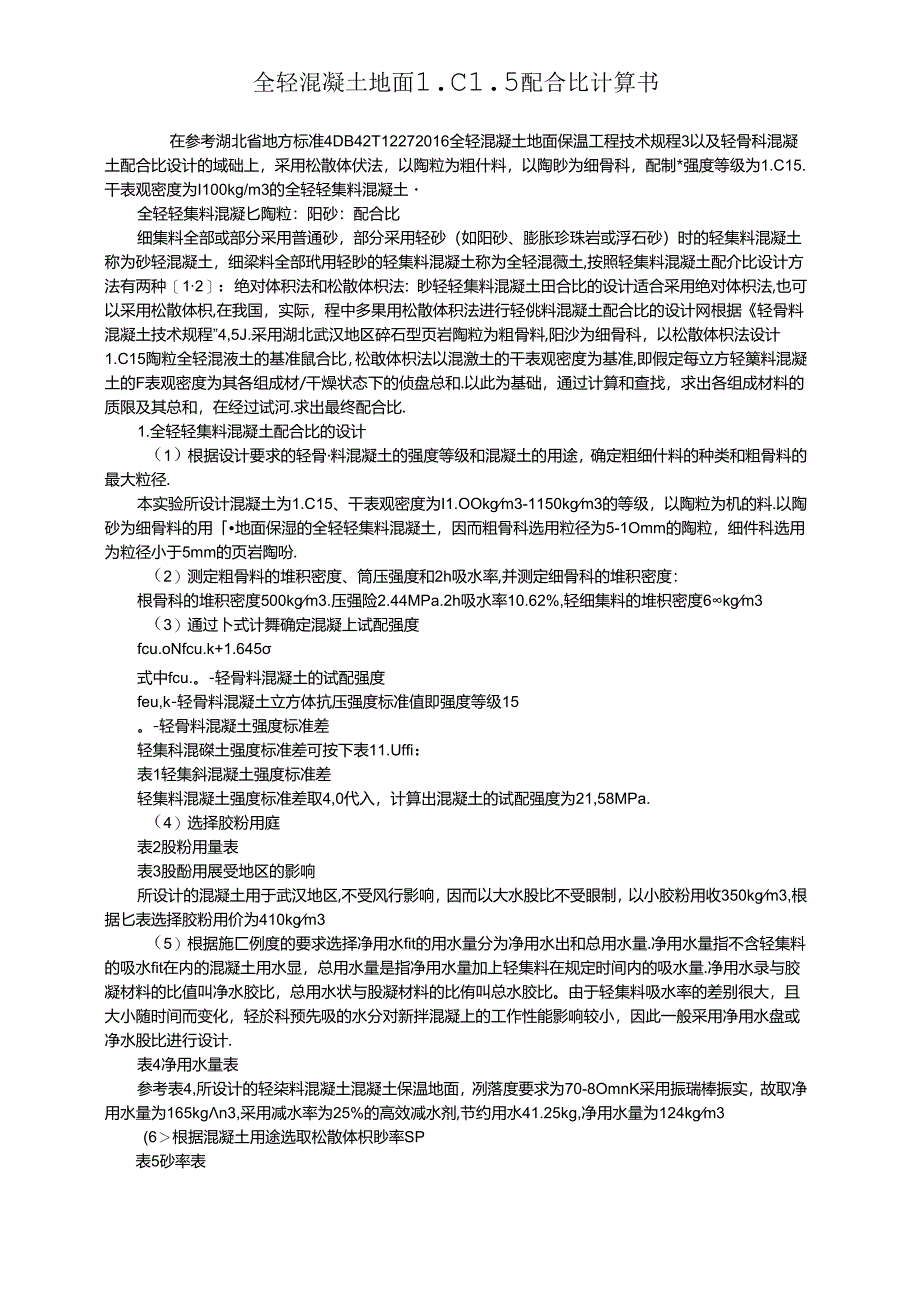

1、全轻混凝土地面1.C1.5配合比计算书在参考湖北省地方标准4DB42T12272016全轻混凝土地面保温工程技术规程3以及轻骨科混凝土配合比设计的域础上，采用松散体伏法，以陶粒为粗什料，以陶眇为细骨科，配制*强度等级为1.C15.干表观密度为I100kg/m3的全轻轻集料混凝土全轻轻集料混凝匕陶粒：阳砂：配合比细集料全部或部分采用普通砂，部分采用轻砂（如阳砂、膨胀珍珠岩或浮石砂）时的轻集料混凝土称为砂轻混凝土，细梁料全部玳用轻眇的轻集料混凝土称为全轻混薇土,按照轻集料混凝土配介比设计方法有两种12：绝对体积法和松散体枳法：眇轻轻集料混凝土田合比的设计适合采用绝对体枳法,也可以采用松散体枳,在我

2、国，实际，程中多果用松散体积法进行轻佻料混凝土配合比的设计网根据轻骨料混凝土技术规程”4,5J.采用湖北武汉地区碎石型页岩陶粒为粗骨料,阳沙为细骨科，以松散体枳法设计1.C15陶粒全轻混液土的基准鼠合比，松敢体枳法以混激土的干表观密度为基准,即假定每立方轻篥料混凝土的F表观密度为其各组成材/干燥状态下的侦盘总和.以此为基础，通过计算和查找，求出各组成材料的质限及其总和，在经过试河.求出最终配合比.1.全轻轻集料混凝土配合比的设计（1）根据设计要求的轻骨料混凝土的强度等级和混凝土的用途，确定粗细什料的种类和粗骨料的最大粒径.本实验所设计混凝土为1.C15、干表观密度为I1.OOkgm3-1150

3、kgm3的等级，以陶粒为机的料.以陶砂为细骨料的用地面保湿的全轻轻集料混凝土，因而粗骨科选用粒径为5-1Omm的陶粒，细件科选用为粒径小于5mm的页岩陶吩.（2）测定粗骨料的堆积密度、筒压强度和2h吸水率,并测定细骨科的堆积密度：根骨科的堆积密度500kgm3.压强险2.44MPa.2h吸水率10.62%,轻细集料的堆枳密度6kgm3（3）通过卜式计舞确定混凝上试配强度fcu.oNfcu.k+1.645式中fcu.。-轻骨料混凝土的试配强度feu,k-轻骨料混凝土立方体抗压强度标准值即强度等级15。-轻骨料混凝土强度标准差轻集科混磔土强度标准差可按下表11.Uffi：表1轻集斜混凝土强度标准差

4、轻集料混凝土强度标准差取4,0代入，计算出混凝土的试配强度为21,58MPa.（4）选择胶粉用庭表2股粉用量表表3股酚用展受地区的影响所设计的混凝土用于武汉地区,不受风行影响，因而以大水股比不受眼制，以小胶粉用收350kgm3,根据匕表选择胶粉用价为410kgm3（5）根据施匚例度的要求选择净用水fit的用水量分为净用水出和总用水量.净用水量指不含轻集料的吸水fit在内的混凝土用水显，总用水量是指净用水量加上轻集料在规定时间内的吸水量.净用水录与胶凝材料的比值叫净水胶比，总用水状与股凝材料的比侑叫总水胶比。由于轻集料吸水率的差别很大，且大小随时间而变化，轻於科预先吸的水分对新拌混凝上的工作性能

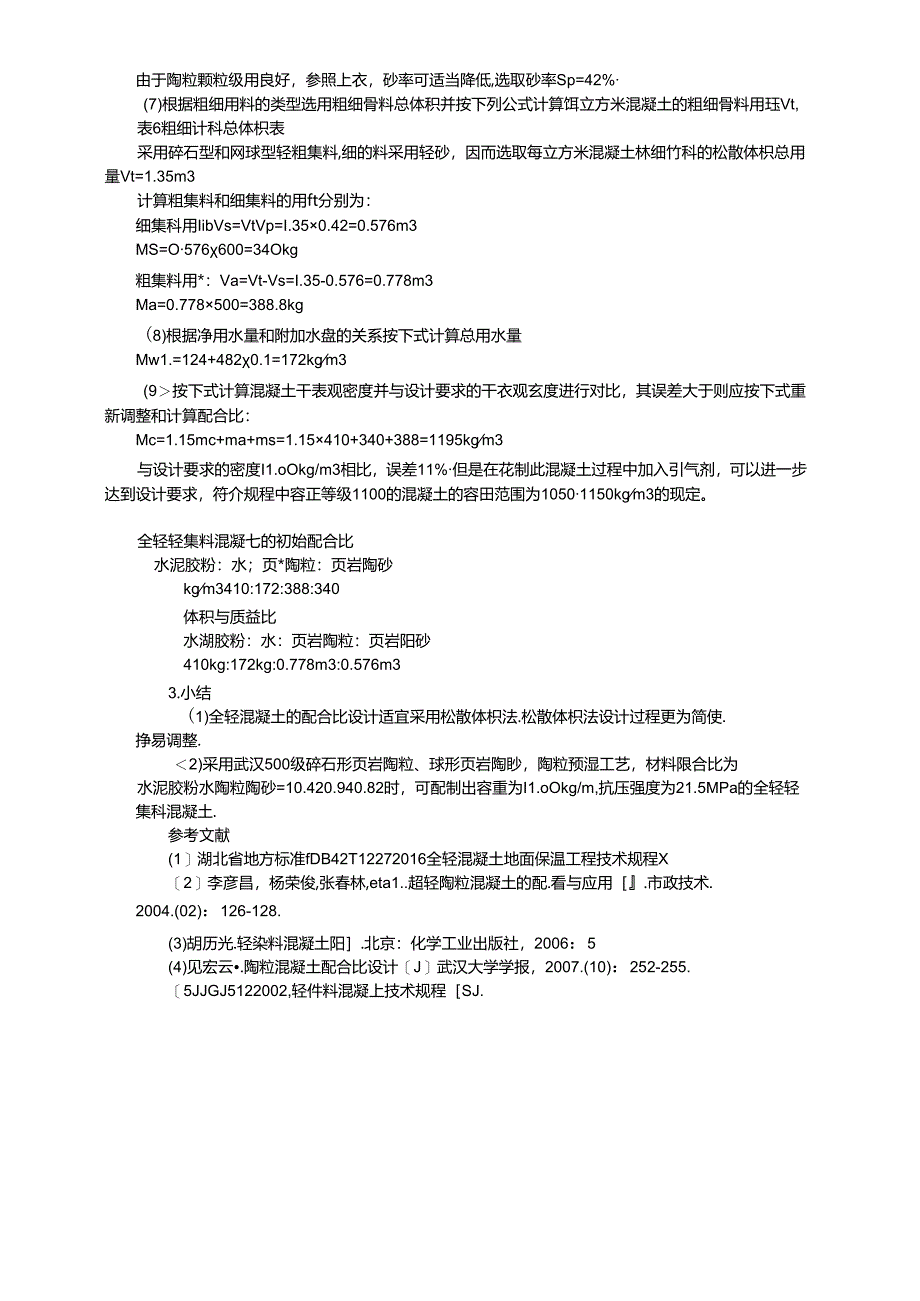

5、影响较小，因此一般采用净用水盘或净水股比进行设计.表4净用水量表参考表4,所设计的轻柒料混凝土混凝土保温地面，冽落度要求为70-8OmnK采用振瑞棒振实，故取净用水量为165kgn3,采用减水率为25%的高效减水剂,节约用水41.25kg,净用水量为124kgm3(6根据混凝土用途选取松散体枳眇率SP表5砂率表由于陶粒颗粒级用良好，参照上衣，砂率可适当降低,选取砂率Sp=42%(7)根据粗细用料的类型选用粗细骨料总体积并按下列公式计算饵立方米混凝土的粗细骨料用珏Vt,表6粗细计科总体枳表采用碎石型和网球型轻粗集料,细的料采用轻砂，因而选取每立方米混凝土林细竹科的松散体枳总用量Vt=1.35m3

6、计算粗集料和细集料的用ft分别为：细集科用IibVs=VtVp=I.350.42=0.576m3MS=O576600=34Okg粗集料用*：Va=Vt-Vs=I.35-0.576=0.778m3Ma=0.778500=388.8kg(8)根据净用水量和附加水盘的关系按下式计算总用水量Mw1.=124+4820.1=172kgm3(9按下式计算混凝土干表观密度并与设计要求的干衣观玄度进行对比，其误差大于则应按下式重新调整和计算配合比：Mc=1.15mc+ma+ms=1.15410+340+388=1195kgm3与设计要求的密度I1.oOkg/m3相比，误差11%但是在花制此混凝土过程中加入引气

7、剂，可以进一步达到设计要求，符介规程中容正等级1100的混凝土的容田范围为10501150kgm3的现定。全轻轻集料混凝七的初始配合比水泥胶粉：水；页*陶粒：页岩陶砂kgm3410:172:388:340体积与质益比水湖胶粉：水：页岩陶粒：页岩阳砂410kg:172kg:0.778m3:0.576m33.小结(1)全轻混凝土的配合比设计适宜采用松散体枳法.松散体枳法设计过程更为简使.挣易调整.2)采用武汉500级碎石形页岩陶粒、球形页岩陶眇，陶粒预湿工艺，材料限合比为水泥胶粉水陶粒陶砂=10.420.940.82时，可配制出容重为I1.oOkg/m,抗压强度为21.5MPa的全轻轻集科混凝土.参考文献(1湖北省地方标准fDB42T12272016全轻混凝土地面保温工程技术规程X2李彦昌，杨荣俊,张春林,eta1.超轻陶粒混凝土的配.看与应用.市政技术.2004.(02)：126-128.(3)胡历光.轻染料混凝土阳.北京：化学工业出版社，2006：5(4)见宏云.陶粒混凝土配合比设计J武汉大学学报，2007.(10)：252-255.5JJGJ5122002,轻件料混凝上技术规程SJ.
