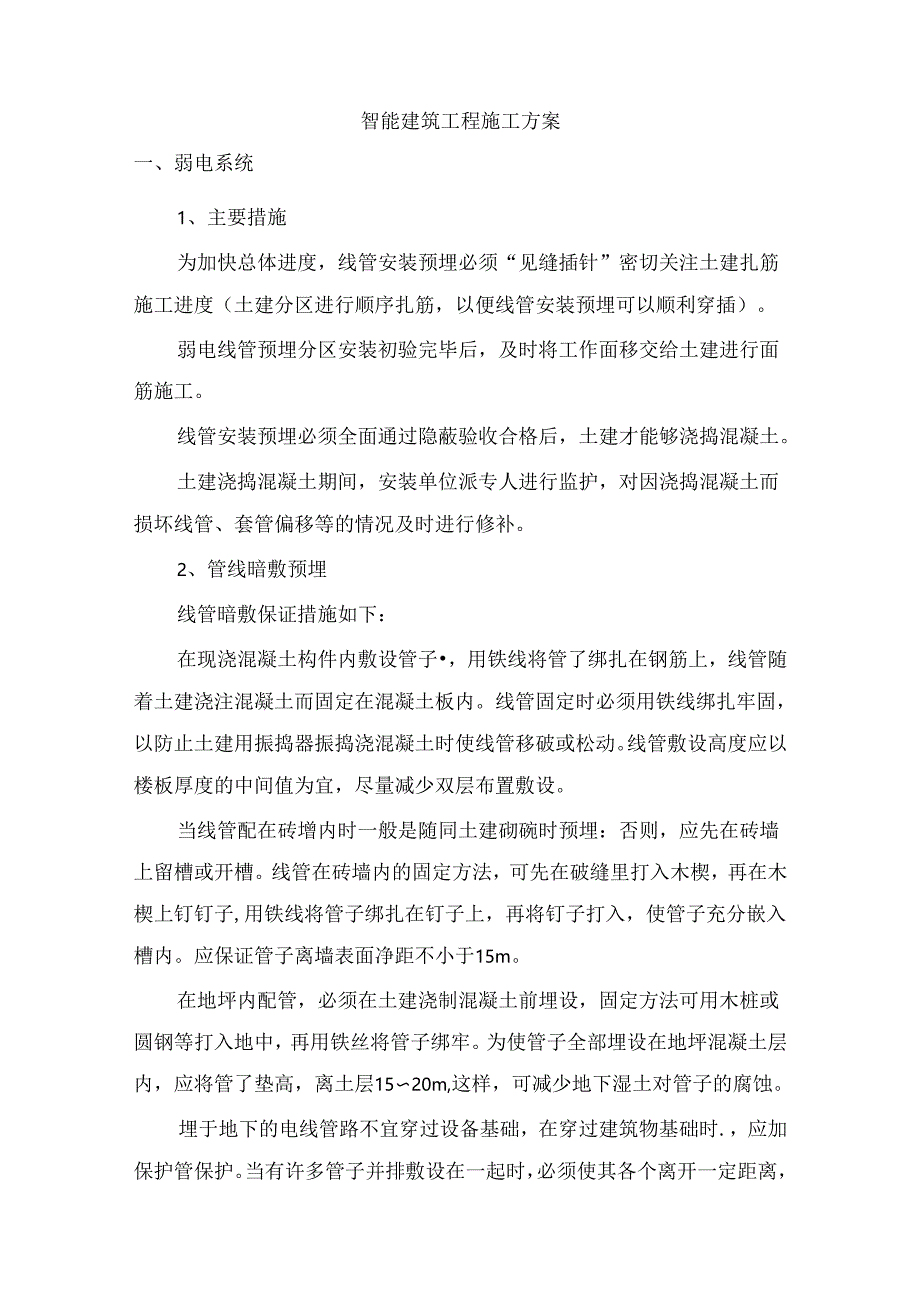

1、智能建筑工程施工方案一、弱电系统1、主要措施为加快总体进度，线管安装预埋必须“见缝插针”密切关注土建扎筋施工进度（土建分区进行顺序扎筋，以便线管安装预埋可以顺利穿插）。弱电线管预埋分区安装初验完毕后，及时将工作面移交给土建进行面筋施工。线管安装预埋必须全面通过隐蔽验收合格后，土建才能够浇捣混凝土。土建浇捣混凝土期间，安装单位派专人进行监护，对因浇捣混凝土而损坏线管、套管偏移等的情况及时进行修补。2、管线暗敷预埋线管暗敷保证措施如下：在现浇混凝土构件内敷设管子，用铁线将管了绑扎在钢筋上，线管随着土建浇注混凝土而固定在混凝土板内。线管固定时必须用铁线绑扎牢固，以防止土建用振捣器振捣浇混凝土时使线管

2、移破或松动。线管敷设高度应以楼板厚度的中间值为宜，尽量减少双层布置敷设。当线管配在砖增内时一般是随同土建砌碗时预埋：否则，应先在砖墙上留槽或开槽。线管在砖墙内的固定方法，可先在破缝里打入木楔，再在木楔上钉钉子,用铁线将管子绑扎在钉子上，再将钉子打入，使管子充分嵌入槽内。应保证管子离墙表面净距不小于15m。在地坪内配管，必须在土建浇制混凝土前埋设，固定方法可用木桩或圆钢等打入地中，再用铁丝将管子绑牢。为使管子全部埋设在地坪混凝土层内，应将管了垫高，离土层1520m,这样，可减少地下湿土对管子的腐蚀。埋于地下的电线管路不宜穿过设备基础，在穿过建筑物基础时.，应加保护管保护。当有许多管子并排敷设在一

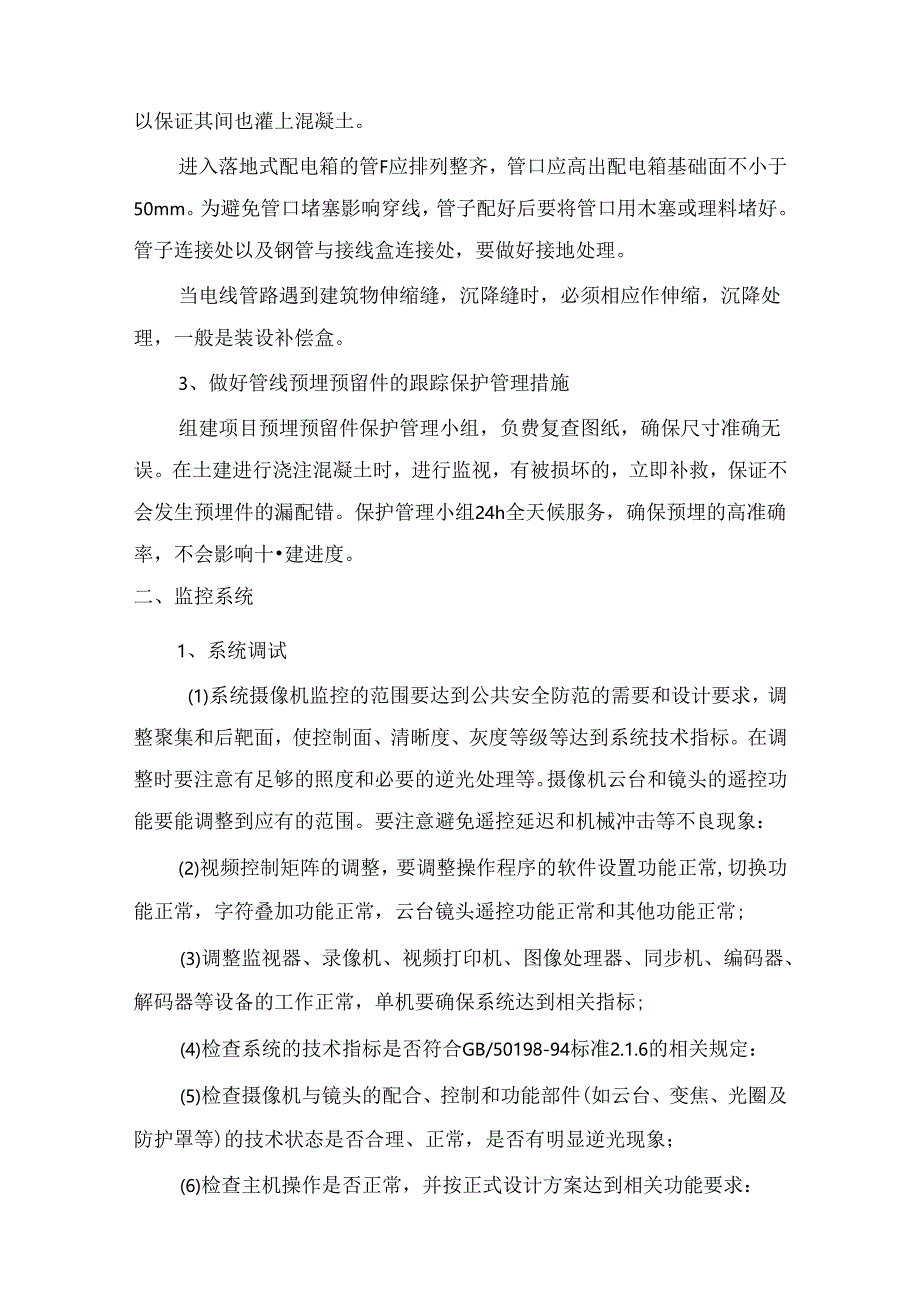

3、起时，必须使其各个离开一定距离，以保证其间也灌上混凝土。进入落地式配电箱的管F应排列整齐，管口应高出配电箱基础面不小于50mm。为避免管口堵塞影响穿线，管子配好后要将管口用木塞或理料堵好。管子连接处以及钢管与接线盒连接处，要做好接地处理。当电线管路遇到建筑物伸缩缝，沉降缝时，必须相应作伸缩，沉降处理，一般是装设补偿盒。3、做好管线预埋预留件的跟踪保护管理措施组建项目预埋预留件保护管理小组，负费复查图纸，确保尺寸准确无误。在土建进行浇注混凝土时，进行监视，有被损坏的，立即补救，保证不会发生预埋件的漏配错。保护管理小组24h全天候服务，确保预埋的高准确率，不会影响十建进度。二、监控系统1、系统调试

4、(1)系统摄像机监控的范围要达到公共安全防范的需要和设计要求，调整聚集和后靶面，使控制面、清晰度、灰度等级等达到系统技术指标。在调整时要注意有足够的照度和必要的逆光处理等。摄像机云台和镜头的遥控功能要能调整到应有的范围。要注意避免遥控延迟和机械冲击等不良现象：(2)视频控制矩阵的调整，要调整操作程序的软件设置功能正常,切换功能正常，字符叠加功能正常，云台镜头遥控功能正常和其他功能正常;(3)调整监视器、录像机、视频打印机、图像处理器、同步机、编码器、解码器等设备的工作正常，单机要确保系统达到相关指标;(4)检查系统的技术指标是否符合GB/50198-94标准2.1.6的相关规定：(5)检查摄像

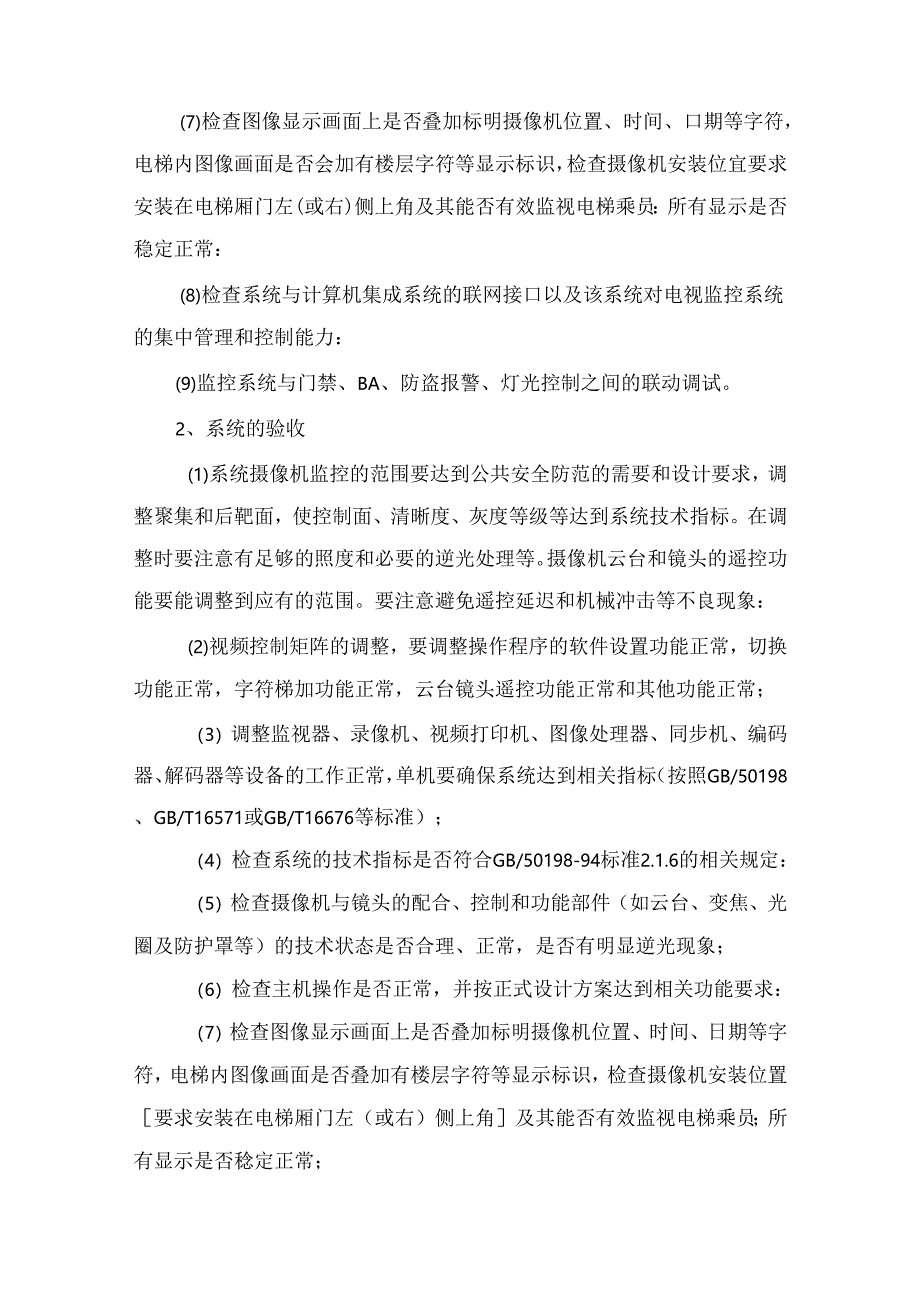

5、机与镜头的配合、控制和功能部件(如云台、变焦、光圈及防护罩等)的技术状态是否合理、正常，是否有明显逆光现象；(6)检查主机操作是否正常，并按正式设计方案达到相关功能要求：(7)检查图像显示画面上是否叠加标明摄像机位置、时间、口期等字符，电梯内图像画面是否会加有楼层字符等显示标识，检查摄像机安装位宜要求安装在电梯厢门左(或右)侧上角及其能否有效监视电梯乘员：所有显示是否稳定正常：(8)检查系统与计算机集成系统的联网接口以及该系统对电视监控系统的集中管理和控制能力：(9)监控系统与门禁、BA、防盗报警、灯光控制之间的联动调试。2、系统的验收(1)系统摄像机监控的范围要达到公共安全防范的需要和设计要

6、求，调整聚集和后靶面，使控制面、清晰度、灰度等级等达到系统技术指标。在调整时要注意有足够的照度和必要的逆光处理等。摄像机云台和镜头的遥控功能要能调整到应有的范围。要注意避免遥控延迟和机械冲击等不良现象：(2)视频控制矩阵的调整，要调整操作程序的软件设置功能正常，切换功能正常，字符梯加功能正常，云台镜头遥控功能正常和其他功能正常；（3）调整监视器、录像机、视频打印机、图像处理器、同步机、编码器、解码器等设备的工作正常，单机要确保系统达到相关指标（按照GB/50198、GB/T16571或GB/T16676等标准）；（4）检查系统的技术指标是否符合GB/50198-94标准2.1.6的相关规定：（

7、5）检查摄像机与镜头的配合、控制和功能部件（如云台、变焦、光圈及防护罩等）的技术状态是否合理、正常，是否有明显逆光现象；（6）检查主机操作是否正常，并按正式设计方案达到相关功能要求：（7）检查图像显示画面上是否叠加标明摄像机位置、时间、日期等字符，电梯内图像画面是否叠加有楼层字符等显示标识，检查摄像机安装位置要求安装在电梯厢门左（或右）侧上角及其能否有效监视电梯乘员；所有显示是否稔定正常；（8）检查系统与计算机集成系统的联网接口以及该系统对电视监控系统的集中管理和控制能力：（9）与其他子系统联动的验收。三、应急广播工程1、到货检查对于本项目的设备、材料和技术文件运抵规定的交货地点后，业主、供货

8、安装单位、监理人员共同对其进行检查，并认真做好交接记录，各方签字。检查的内容主要包括：满足合同时包装的要求:外观良好，运输途中未受损，编号、数量和名称与合同要求的货物清单核实无误2、开箱检验到货检查后，业主、供货安装单位、监理按施工计划开箱进行检验。在上述到货开箱验货10天前，通知业主验货日期。若开箱检验中发现有诸如数量、型号和外观尺寸与合同不符，或密封包装物本身的短少和损坏，各方须记录并于1周内确认，但不排除承包商因自身原因未能到场，该记录可作为业主向供货单位索赔的依据。除非另有规定，我方将在接到业主索赔声明后20天内，修理、更换或补齐索赔货物，由此产生的费用由我方负担。因我方过失而在验货和

9、检验时发生修理、更换或补货等情形并导致工期延误，则业主有权据合同有关条款的规定对因此造成的宜接损失向我方索赔。开箱检验结束后，各方检验人员签署开箱检验报告。3、安装验收每台设备和材料，在工地安装后，业主、监理、承包商、安装单位代衣按确认的安装验收标准进行安装验收，各方需到场参加和见证。我司对通过安装测试的每设备出具安装验收文件并经业主确认。安装验收须根据合同相关条款和计划的规定进行并完成。4、完工测试完工测试的目的是检验我方所提供系统的功能是否满足合同的要求，其线缆材料消耗是否正常。在本合同设备安装调试期间，如果我司提供的设备材料有缺陷,或由于我司技术人员的指导错误或我司提供的技术资料、图纸和

10、说明书的错误造成设备、材料的损坏，我司将立即无偿换货并负担由此产生的到安装现场的换货费用和风险，换货时间不迟于贲任产生之日起30天或不迟于双方同意的另一时间。5、试运行在完工测试、调试成功后，将开始1个月的试运行。在试运行开始前，整个系统完全调试开通，并保持最佳状态，以接受1个月的考核。试运行和正常商业运行相似，由业主组织管理实施，我方保证本系统正常运转。试运行由业主和我司人员共同参加。在维修组织功能正常时，导致系统停止运行的设备故障被认为是系统故障。下列现象不认为是系统故障：a.人为引起b.自然灾害c.其他系统施工导致本系统中断引起的故障本试运行期间，不允许出现系统故障，如出现则终止试运行，

11、我方负责及时修复和更换，包括按合同规定承担所需费用。然后再重新开始试运行，直至通过。试运行期间，我公司派员F1.始至终参加，与业主人员一起记录试运行期间设备和系统出现的各种情况。这种记录将按日按月的时间顺序和按设备分别登记，作为考核试验的原始资料，并作为预验收的依据。在此期间，各方还根据出现的问题进行分析归类，判明故障的性质。系统完工测试成功后，若商业运行开始时，试运行仍未开始则意味着试运行开始。试运行期间，系统不允许出现主干故障。6、验收1个月的试运行若按规定顺利通过，业主将按合同签发初步验收证书。初步验收现场试验完成并通过试运行后，由业主会同市相关主管部门对系统进行验收，验收合格后共同签发

12、初步验收证书。四、火灾自动报警及消防联动控制系统施工一）施工方法1、施工准备，熟悉施工图纸及规范标准、质量要求。2、提出电气所需材料计划，以便材料供应部门尽快落实，如市场购买不到及时反馈，以便采取措施。3、预埋工作是电气施工的基础工作，我公司将选派经验丰富、贡任心强的人员担任，做到：不漏埋、不错埋、不堵塞。4、明管的弯曲半径不应小于管外径的10倍，弯头弯扁度不应大于管外径的10%,暗敷管道连接采用套管焊接。线管侦埋后管口应采取可靠的封堵措施。5、配合十.建工程进行线管及预留孔洞预埋，预埋线管尽量采取预制。6、预埋时，线管弯曲半径不得小于10D,线管保护层应大于15mm,伸缩缝处应断管加盒。7、

13、按施工图要求进行电气孔洞预埋，采用订做封闭木盒按施工图位置准确埋入。8、探测器盒预埋，应用废纸密实填满盒后用H粘胶带密封后预埋。9、消报盒预埋，应用木盒预埋，用废纸密实填满盒内，绑孔在相应钢筋上固定稳固预埋。10、预埋不到位的接线盒，取掉预埋木盒加装接线盒。IK查预埋管线是否畅通，穿引线用空压机吹扫预埋管内积水及异物。12、配施工图中，要求明敷的信号和联动管路刷防火漆两道。13、根据施工图纸要求，系统干线、电缆托盘、线槽走向、测量、定位及安装。14、控制电缆敷设时应由电气施工员编制线缆敷设表，以免用铅。电缆敷设应先地上，后地下，先内后外，先干线，后支线。15、电缆不允许有中间接头。导线接头，采

14、用整管压接。16、弱电干线支架安装，要求成排支架间高差不大于Iomm.17、弱电T线安装托盘之间、线槽之间、连接节之间均应连接导线保护，干线过伸缩缝处应作检导线安装。18、火灾自动报警系统线路配管，管与管之间接头处均应作接地跨接线，镀锌管采用接地专用接地R19、消防设备调试（探测器吹烟实验及单体调试。20、消防系统进行调试运行。21、消防竣工验收（竣工资料与工程同步验收归档）。-）消防设备、器材安装探测器的安装1、探测器“+”线为红色，“一”线为蓝色，其余导线根据不同用途采用其他颜色区分，连接控制器与控测器或模块之间导线用屏蔽电缆，电源线及控制线用BV桐芯线。2、手动报警接纽安装高度为1.5m

15、,应确保牢固，不得倾斜。火灾报警控制的安装1、在土建单位提供出消防控制中心，并在保安情况良好情况卜.方可开始施工。2、所有进入控制中心的导线均应做到：管线整齐，避免交叉并应固定牢靠。所有管线端部均应标明编号。端子板的每个接线端接线不能超过2根。导线应留有不小于20cm余量，并应绑扎成束。3、集中报警控制器落地安装，底座高出地面IOcmo手动火灾报警按钮的安装1、手动火灾报警按钮，应安装在墙上距地面高度1.5m处。2、F动火灾报警按钮应安装牢固，并不得倾斜，外接导线，应留有不小于IOCiT1.的余量，且在其端部应有明显标志。消防设备、控制联动设备安装及接线1、受消防控制中心联动，控制的消防设备主要有：防火卷闸、排烟风机、风管闸阀、事故广播、对讲电话、正压送风机、防火闸、电梯、空气处理机组、水泵、发电机房泡沫灭火系统。这部分功能检查，手动控制运转正常后，方可驳接联动控制线。2、调试程序调试准备一单机通电源检查一功能检查一深测器功能检查一联锁功能检查一填写调试报告（1）电源检查的是指检查报警系统的主电源和备用电的容量及自动转换情况。（2）功能检查对控制器面板功能检查，如自检功能、复位功能故障李警功能、火灾优先功能等。（3）控测器功能检测，采用专用检查仪器对探测器逐个检查，其动作应准备无误。（
