1、第一章、工程概况及特点本工程为（项目名称）项目室外雨污水工程，位于（项目地点），管网总体施工为（工期）天结合现场具体情况，特编制本施工方案，并严格实施.第二章、编制依据2.1、 国家颁发的有关规范、规程和标准。1GB50015-2003建筑给水排水设计规范国标2GB50242-2002建筑给水排水及采暖工程施工质量验收规范国标3GB50014-2006室外排水设计规范国标4GB50013-2006室外给水设计规范国标5DG/TJ08-308-2002埋地塑料排水管道技术规程6、建设单位提供的施工图纸文件2.2、 设计施工图及国标图集.第三章、施工部署第一节、材料及机具准备1、主要机具1铜尺5、

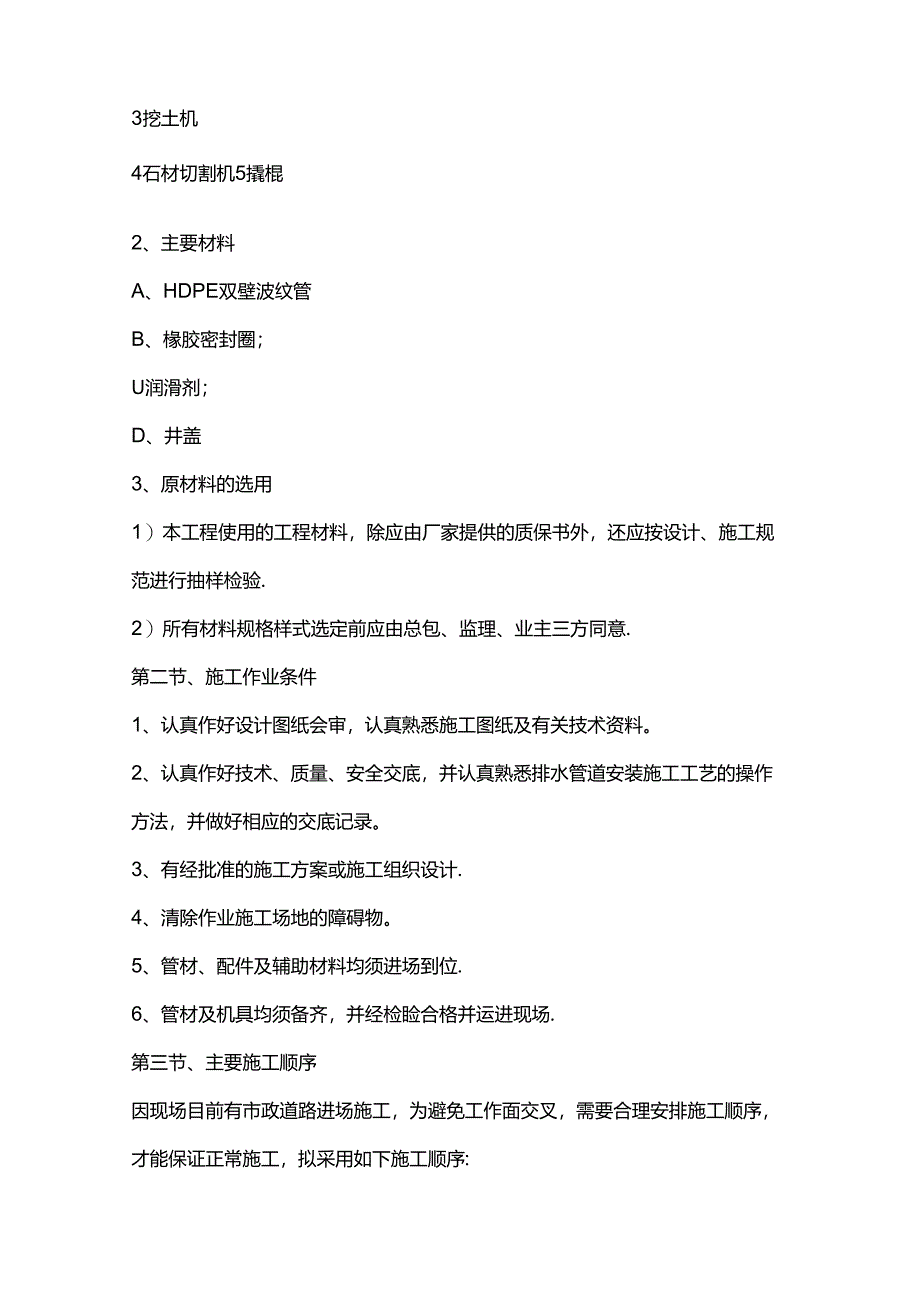

2、10、30、50米测量直线长度2水准仪3挖土机4石材切割机5撬棍2、主要材料A、HDPE双壁波纹管B、椽胶密封圈；U润滑剂；D、井盖3、原材料的选用1）本工程使用的工程材料，除应由厂家提供的质保书外，还应按设计、施工规范进行抽样检验.2）所有材料规格样式选定前应由总包、监理、业主三方同意.第二节、施工作业条件1、认真作好设计图纸会审，认真熟悉施工图纸及有关技术资料。2、认真作好技术、质量、安全交底，并认真熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3、有经批准的施工方案或施工组织设计.4、清除作业施工场地的障碍物。5、管材、配件及辅助材料均须进场到位.6、管材及机具均须备齐，并经

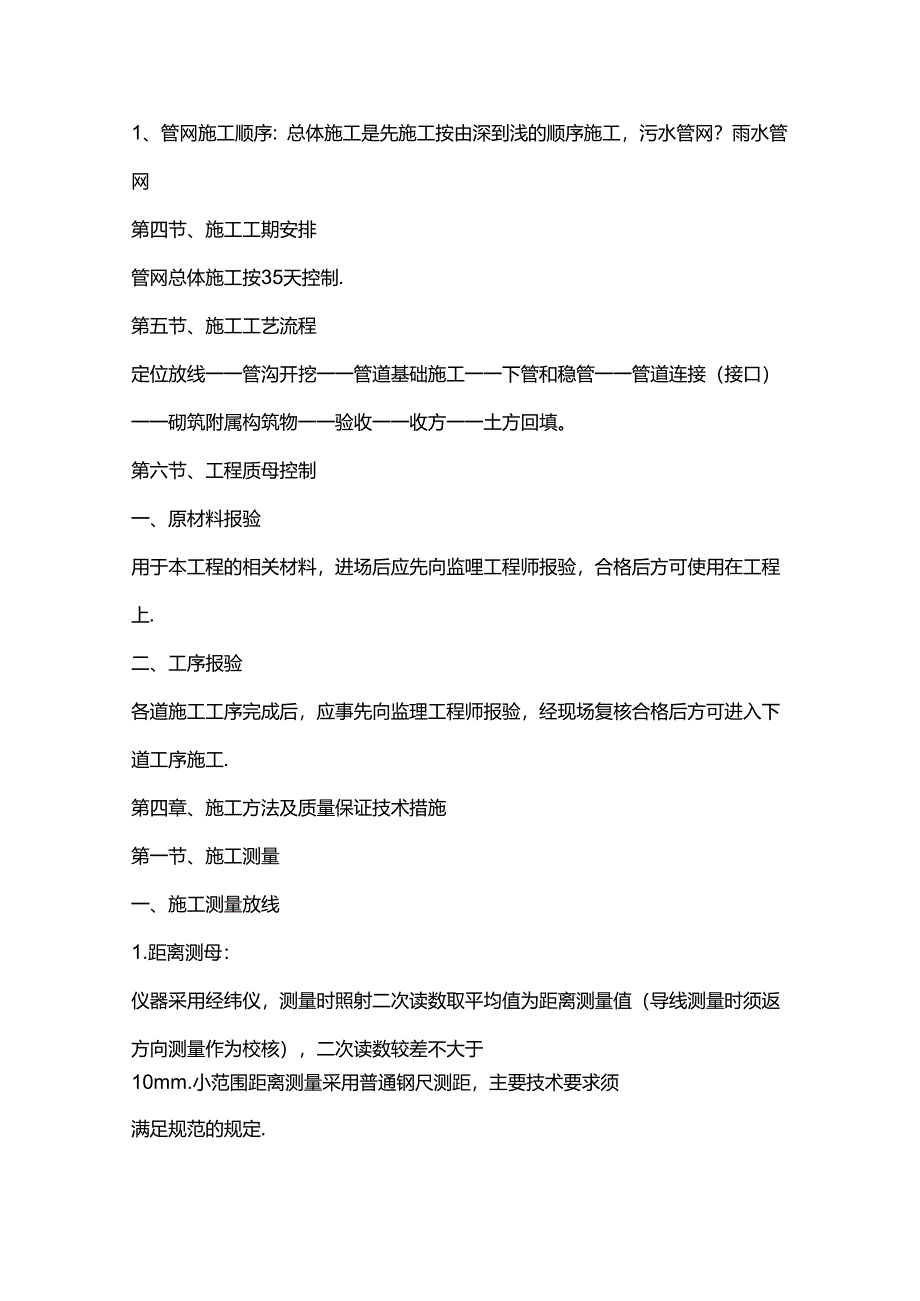

3、检睑合格并运进现场.第三节、主要施工顺序因现场目前有市政道路进场施工，为避免工作面交叉，需要合理安排施工顺序，才能保证正常施工，拟采用如下施工顺序:1、管网施工顺序：总体施工是先施工按由深到浅的顺序施工，污水管网？雨水管网第四节、施工工期安排管网总体施工按35天控制.第五节、施工工艺流程定位放线一一管沟开挖一一管道基础施工一一下管和稳管一一管道连接（接口）一一砌筑附属构筑物一一验收一一收方一一土方回填。第六节、工程质母控制一、原材料报验用于本工程的相关材料，进场后应先向监哩工程师报验，合格后方可使用在工程上.二、工序报验各道施工工序完成后，应事先向监理工程师报验，经现场复核合格后方可进入下道工

4、序施工.第四章、施工方法及质量保证技术措施第一节、施工测量一、施工测量放线1.距离测母：仪器采用经纬仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核），二次读数较差不大于10mm.小范围距离测量采用普通钢尺测距，主要技术要求须满足规范的规定.(1)采用坐标、经纬仪测生法，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期.在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测.根据已有的高级控制网，结合各施工段走向及俞要，加密布置施工控制网，施工控制网各点之间应保持良好的

5、通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。(2)采用经纬仪的后方交会专项功能，通过对两个已知点的观测，得出仪器点的坐标；采用经纬仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上，在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标.施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制.做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏.根据施工控制网测放出排水沟中心线的位置，并进行各部位水准测量工作.控制桩采用双后视极坐标测量的方

6、法进行测放，测量精密度需满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。（3）管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定.管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一木桩（里程桩）.根据管线的起点和各沟的挖土中心线，一股每20m测设一点，中心线的投点容差为？IOmm,量灰线标明开挖边界。在测设中线时应同时定出井位等附属结构的位置.每隔20m或30m槽口上设宜一个坡度板。作为施工中控制管道中线和位置,掌握管道设计高程的标志，坡度板必须稳定、牢固，其顶面应保持水平，用经纬仪将中心线位置测设到坡度

7、板上，钉上中心钉，安装管道时，可在中心任务钉上悬挂锤球，确定管中线位置.以中心钉为准，放出验垫层边线，开挖边线及沟底边线.2、高程测量：高差不大时采用B级水准仪，测量时往返各一次，取闭合差？12?1.,1.为1往返测量水准线路长度（KM）.高差较大时标高的测量采用经纬仪三角高程测量，主要技术要求须满足规范的规定，内业计算垂直角度的取值应精确到01.,高程取值应精确到1mm.3、内业计算:导线点平面控制网测量后，水平角及距离应进行平差，并以平差后坐标反算的角度和边长作为成果.内业计算中数字取值精度应满足规范中要求.第二节、管沟开挖一、主要施工方法本工程环境土质复杂，目雨水、污水、室外管道不在同一

8、个标高上，且土质松散，易跨塌，同时开挖不能满足施工需要，拟采用如下施工方法进行土方作业：1、施工时先开挖深度最大的污水管沟土石方开挖，污水管道安装施工完毕回填后才进行雨水管管沟土方开挖，最后进行室外消防管网土方开挖作业.2、管沟（底部开挖宽度按管径每边加宽200MM工作面，深度超过1.5米时开始放坡（放坡系数按1:0.3控制）,详见下图：3、管井（底部开挖宽度按管井外恻每边加宽200MM工作面，深度超过1.5米时开始放坡（放坡系数按1:0.3控制）二、施工注意事项管沟开挖过程中，当开挖在接近槽底标高时，用水准仪控制其标高，以防止超挖，并应注意如下事项：1（在整个管沟开挖过程中，严格控制其开挖尺

9、寸，管沟底部的开挖宽度需考虑管道安装操作面，施工时应控制好标高，避免超挖的现象.2（尽量减少对管沟周边范围基土的扰动。3（开挖管沟时，当开挖出的弃土合符作为回填土条件时，一次性留足回填需要的好土，以避免二次转运，多余的弃土、弃石块运至弃土堆放处.4.管沟开挖时，要注意保护测量高程桩.5（管沟上口两侧堆放弃土高度不宜超过1.om,且距槽口边缘不宜小于0.8m,以防止弃块滚落入槽发生安全事故。第三节、管道基础施工管道安装前，沟槽底用C1.O商品细石混凝土浇筑管道基础垫层，垫层两侧支模成型,厚度不小于100mm,并按设计找好坡度，严禁无坡或倒坡现象，基础垫层与槽底同宽.并在雨污水管道两侧下脚位苦采用

10、黄砂填铺一道第四节、排水管道铺设一、排水管道铺设前的要求1）根据准确的永久性水准点，设一个临时水准点在稳固和僻静之处，并尽量选择在永久性建筑物上，距沟边大于Iom处；2）沿着管线的方向定出管道中心和转角线，定出检查井的中心点；3）确定堆料、运料、下管的场地；4）核对设计管底标高,核对设计坡度.5）根据现场实际情况管井离建筑物最小间距为1米。二、施工准备及作业条件1）管道铺设前管沟及管基已合格并经验收。2）管材及机具均已备齐，经检验合格并运至现场.三、工艺流程下管前管材检验一一检查沟底标高和管基强度一一检验下管机具和绳索下管一一接口一一井砌筑一一灌（通）水实验-闭水试验四、材料质量要求HDPE双

11、壁波纹管外观质量应符合下列要求：D颜色应一致，无色泽不均及分解变色线。2）内壁光滑、平整、无气泡、裂口、脱皮、无严重的冷斑及明显的裂纹、凹陷.3）管材轴向不得有异向弯曲，其直线度偏差应小于1.,端口必须平直，垂直于轴线。4）管件应完整无损，无变形、合模维、浇口应平整无开裂.5）管材、管件的承插口工作面应平整、尺寸准确，以保证接口密封性能良好.五、下管、稳管、接管检直管沟基础标高和中心线是否满足设计要求，基础应进行夯实，方可下管.A、下管沿管沟槽边分散下管，以减少在沟槽内转运，下管时，严禁用金属绳索勾住两端管口或将管材自槽边翻滚入管沟内。B、稳管稳管具体方法，可在编织袋内灌满河砂，封口后压在已安

12、装管道的顶部，其数量及重量视管径的大小而异，采用砖作定位墩将每根管子按设计位置稳定在管沟基础上，具体控制要求如下:管轴线位苦的允许偏差为15mm.管内底高程的允许偏差：当管径D?100omm,允许偏差为？IOmm;管径D,1000mm,允许偏差为？15mm.相邻管节内底错口：当管径D?100omm,允许错口3mm;管径D,1000mm,允许错口Smm,接口间隙可留10mm.U接管1）、接口前，应先检查橡胶圈是否配备完好，确定橡胶圈安放的位置及插口插入深度。2）、接口时，应先将承口的内壁清理干净，并在承口的内壁及插口像胶圈上涂润滑剂（一般用肥皂水即可），如后图所示，按插入方向为水流方向，对准承口

13、中心线用人力或设苦木档板用撬棍将被安装的管材慢慢插入承口内直至底部。3）、接口完成后，随即用相同的土质把预留凹槽处填筑密室.4）、雨季施工应采取防止管材漂浮的措施，可先回填到管顶以上一倍管径以上的高度.管道安装完，尚未回填土时，一旦遭到水泡，应进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，应返工处理，绝对不许带水作业.六、管道与检查并连接1）、检直井与管道连接宜采用柔性填料密封的做法.2）、当管道与检查并采用砖砌、石砌、混凝土直接浇筑衔接时，可采用中介层做法.中介层做法冼用毛刷或棉纱将管壁的外表面清理干净，然后均匀的涂一层塑料粘结剂，紧接若在上面撒一层干燥的粗砂，固化10.

14、20分钟,即成表面粗糙的中介层，中介层的长度与井壁厚度相同.3）、管道位于软土地基或低洼，地下水位高的地段时，与检直并宜采用短管连接.4）、检查井底板基础，应与管道基层平缓顺接。第五节、检查井砌筑及井盖选用A、检查并采用砖砌圆型井，污水检查并为D500,污水管径径？DN400时采用D1.OOO.雨水检直井为D700,院内地下室出水口检查并为D400B、检直井的位置、规格、尺寸应按设计要求进行砌筑，砌筑采用细石佐或水泥砂浆，井内表面抹灰后应严密不透水.U井底标高应合符设计要求.D、井盖的选用应正确，标志应明显，标高应符合设计要求，应有明显的文字标识，各种井盖不得混用.E、设在通车路面上下或小区道

15、路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为？5mm.绿化带上和不通车的地方可采用轻型井圈天井盖，井盖的上表面应高出地坪SOmm,并在井口周围以2,的坡度向外做水泥砂浆护坡。污水管道在检查井内均采用管顶平接。第六节、土方回填6.1、 管道或其他隐蔽工程，须经过验收合格后方可进行回填。6.2、 管道回填时，以两侧相对同时下士,水平方向均匀的碳铺，用木棍捣实，填至管半径以上，在两侧用木夯实，一直填至管顶05m以上，并将该填土夯实，在夯实的过程中要防止管道中心线的移位及管口受损而脱落.6.3、 管道顶部用中粗砂土回填，且分层夯实.需铺厚度要求：机械夯实时，每层不大于30Omm;人工夯实时，每层不大于200mm.管道接口处的回填必须仔细夯实.当穿越公路时，路宽？6m的横向管另加河砂填帮.6.4、 管沟回填土要求：管顶上部200mm以内应用砂子或无块石的土，并不得用机械回填；管顶上部50Omm以内不得回填直径大于100mm的块石；50Omm以上部分回填土中的块石不得集中。上部用机械回填时，设备不得在管道正上方轴向移动打夯.6.5、 雨后填土要测定土中的含水量，如超过规定不可回填，另管沟内如有积水，则需
