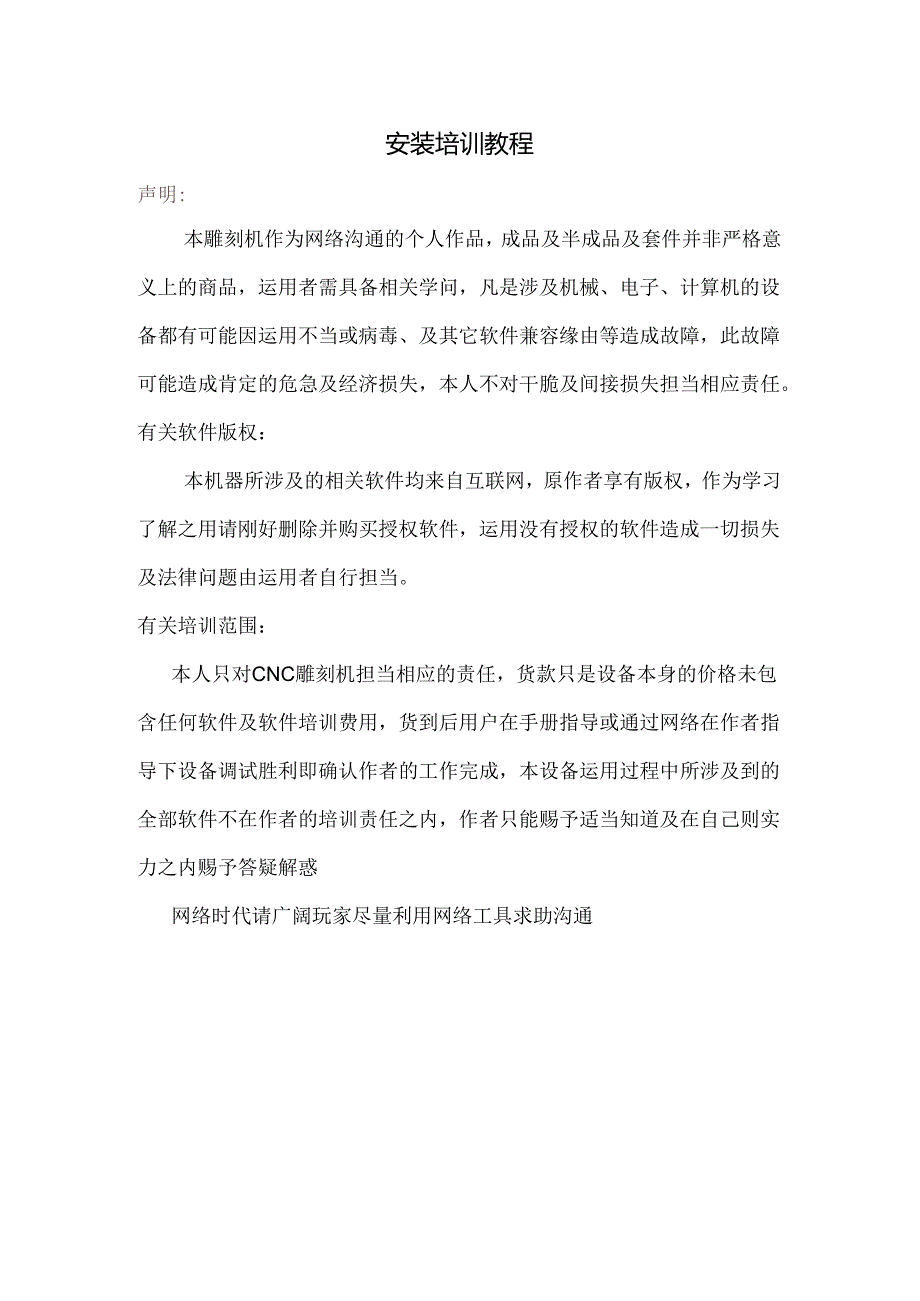

1、安装培训教程声明:本雕刻机作为网络沟通的个人作品，成品及半成品及套件并非严格意义上的商品，运用者需具备相关学问，凡是涉及机械、电子、计算机的设备都有可能因运用不当或病毒、及其它软件兼容缘由等造成故障，此故障可能造成肯定的危急及经济损失，本人不对干脆及间接损失担当相应责任。有关软件版权：本机器所涉及的相关软件均来自互联网，原作者享有版权，作为学习了解之用请刚好删除并购买授权软件，运用没有授权的软件造成一切损失及法律问题由运用者自行担当。有关培训范围：本人只对CNC雕刻机担当相应的责任，货款只是设备本身的价格未包含任何软件及软件培训费用，货到后用户在手册指导或通过网络在作者指导下设备调试胜利即确认

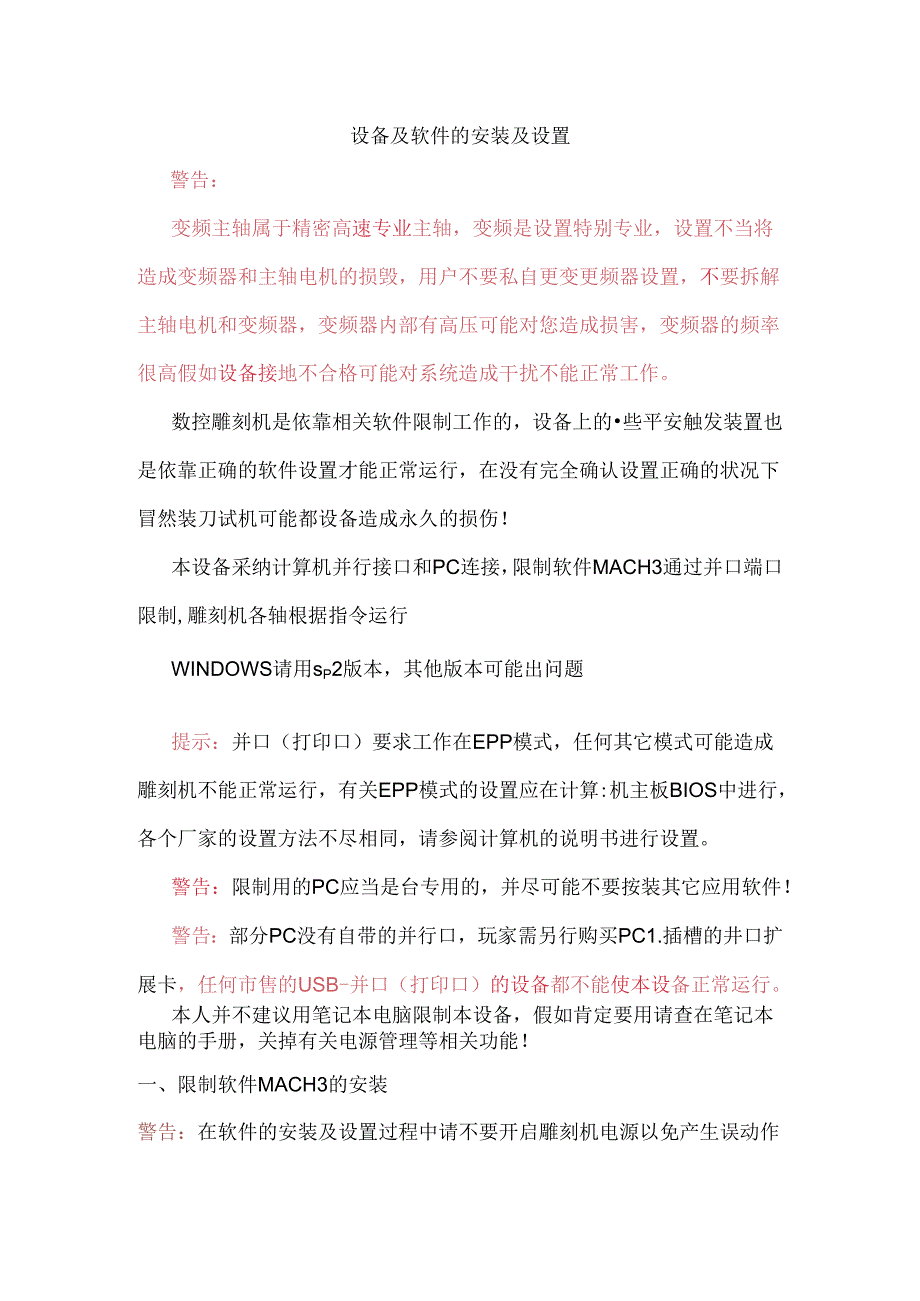

2、作者的工作完成，本设备运用过程中所涉及到的全部软件不在作者的培训责任之内，作者只能赐予适当知道及在自己则实力之内赐予答疑解惑网络时代请广阔玩家尽量利用网络工具求助沟通设备及软件的安装及设置警告：变频主轴属于精密高速专业主轴，变频是设置特别专业，设置不当将造成变频器和主轴电机的损毁，用户不要私自更变更频器设置，不要拆解主轴电机和变频器，变频器内部有高压可能对您造成损害，变频器的频率很高假如设备接地不合格可能对系统造成干扰不能正常工作。数控雕刻机是依靠相关软件限制工作的，设备上的些平安触发装置也是依靠正确的软件设置才能正常运行，在没有完全确认设置正确的状况下冒然装刀试机可能都设备造成永久的损伤！本

3、设备采纳计算机并行接口和PC连接，限制软件MACH3通过并口端口限制,雕刻机各轴根据指令运行WINDOWS请用sP2版本，其他版本可能出问题提示：并口（打印口）要求工作在EPP模式，任何其它模式可能造成雕刻机不能正常运行，有关EPP模式的设置应在计算:机主板BIOS中进行，各个厂家的设置方法不尽相同，请参阅计算机的说明书进行设置。警告：限制用的PC应当是台专用的，并尽可能不要按装其它应用软件！警告：部分PC没有自带的并行口，玩家需另行购买PC1.插槽的井口扩展卡，任何市售的USB-并口（打印口）的设备都不能使本设备正常运行。本人并不建议用笔记本电脑限制本设备，假如肯定要用请查在笔记本电脑的手册

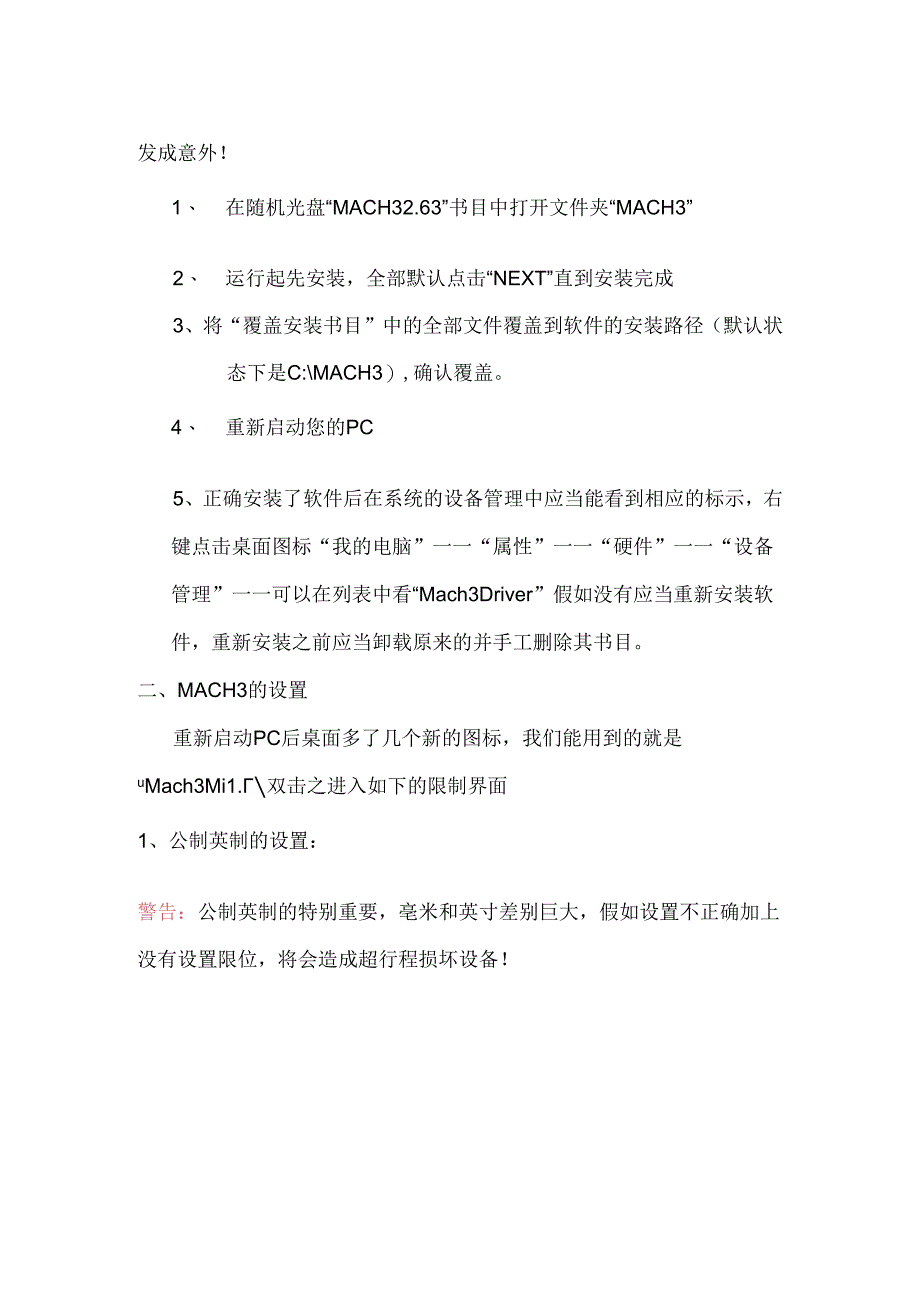

4、，关掉有关电源管理等相关功能！一、限制软件MACH3的安装警告：在软件的安装及设置过程中请不要开启雕刻机电源以免产生误动作发成意外！1、 在随机光盘“MACH32.63”书目中打开文件夹“MACH3”2、 运行起先安装，全部默认点击“NEXT”直到安装完成3、将“覆盖安装书目”中的全部文件覆盖到软件的安装路径（默认状态下是C:MACH3）,确认覆盖。4、 重新启动您的PC5、正确安装了软件后在系统的设备管理中应当能看到相应的标示，右键点击桌面图标“我的电脑”一一“属性”一一“硬件”一一“设备管理”一一可以在列表中看“Mach3Driver”假如没有应当重新安装软件，重新安装之前应当卸载原来的并

5、手工删除其书目。二、MACH3的设置重新启动PC后桌面多了几个新的图标，我们能用到的就是uMach3Mi1.双击之进入如下的限制界面1、公制英制的设置：警告：公制英制的特别重要，亳米和英寸差别巨大，假如设置不正确加上没有设置限位，将会造成超行程损坏设备！设置完后肯定要退出软件然后再进入2、端口针脚的设置警告：此部分设置是特别重要的设置，请玩家细致比照设置图进行设置，任何一个数字或选项的错误可能会导致雕刻机不能正常运转，设置发生事故！进入“设置”一一“端口针脚”，我们将能看到多个分页项其中我们只会用到其中的一部分伏Ot崛U(XEUS6,XfT:HP1.d但J1./2.36251S2.956EJ0

6、.20Q0Q.t.3/*1.三2dsu,主轴运应/电”这里设置改成道蛤修调24000紧急空位状况N1.fWUS61.设置完成后需WfftM叫一Q(1.M!pic3Mi1.H1.+218.4281Ja15Q.1937F=?K1.R：*JKU紧急或位根据上图设置并口的端口，对于自带并的PC默认地址就可以r,假如是自己单独安装的井口卡则需在系统中查看其相应*+0.0000I+0.00001占击Emerqenc设置完成AMcb3MtAJnttr|0:00:0000:UI砧喂i|+5.5406送函+0.00001紧急兔位紧急灵位jdc2d设置完成三-i5nafc4a*xa枚雷I馋研IGGTZCi40Ci

7、1GWGUC4ti9建即11王JIia!Q此项是设置itQ1.自动对刀端I厂7H伏MIRoCEdrIM8EaOPApac3Ui输出信号的设置编码器以及铳床选项我们用不到，对于能够自动主轴限制的通过以上的设置，机器已经能够运行了，在运行之前先要进行测试和调试。对于有第四轴（A轴）机机器还要设置A轴ti.UA+189.950080卡盘的M1.。，细业豹值M14.50rr*,*nitHMOXXhQO100，。尸QI“亿人紧急M位TaSM4rwscIH，M*r4、自动对刀功能设置：点击一一操作一一编辑按钮脚本一一此时主界面对刀功能区对刀按钮闪动，点击此按钮弹出代码编辑区，删除原代码，将光盘中InaCh

8、3巾目下的对刀代码编辑文本中的代码考入，保存并退出。三、MACH3和雕刻机的联机调试限制箱面板功能按钮说明紧急停止按钮紧急状况下按对刀器接诘讲对Z?XJ限制选择。当放在手动方式，主轴转动，不受软件限制，不能调速。当在自动模式I接限位，警告：在调试阶段请不要安装刀具以免发生意外损坏工作台!1、把雕刻机和PC用随机附带的并口线牢靠连机（要确保电捽箱电源没有打开）2、进入MACH3软件限制界面（不进入软件而先开雕刻机电源可能主轴电机会自行启动）3、打开雕刻机电源4、用键盘上的限制键当心地限制雕刻机看看各轴时候能随限制运动并且方向正确，请细致理解各轴的方向尤其是丫轴,许多人这里弄反了!限制工作台朝向限

9、制Z轴上升主轴向eIfHMi1.1.-1.PCr主轴向右假如上述各轴方向不正确请进入端口针脚中有关电机输出的设置项更改A轴的测试:轴在坐标窗口中显示的数值和别的轴不同，不是距离而是角度值A轴的键盘限制键我们可以自己随意指定，比如我们用小键盘的1和2分别限制左右旋转方向，可以在主界面中打开一一设置一一系统热键弹出如下的界面首先点击A+,弹出界而后按小键盘中的“1”或你想用于限制的任何键，同样的道理点击A-，设置完成后点击“确定”保存退出。设置完成后用键盘限制A轴旋转，坐标窗口也对应数值变更。你可以在手动编程窗口中输入一个角度值然后回车，A轴应当旋转相应的角度对刀功能的测试：1、连接好对刀块导线2

10、、手持对刀线上的架子触碰对刀块，对刀功能区的5灯应闪亮，对刀块脱离接触指示灯熄灭，实际对刀操作的时候夹子要夹在刀柄上，不要让主轴旋转。本人建议每次对刀操作之前都要进行此设置，以免对刀功能异样损坏刀具和设备3、 以上手持触碰试验功能正常后进行自动对刀测试，装好刀具后将对刀块置于工作台表面刀具的正下方，点击对刀按钮（刀尖离对刀块的距离不要超过20mm,否则会爱护性上抬），刀具缓慢下降，当刀具触遇到对刀块后，刀具自动抬起，此时Z轴刀尖刀工作台（或待加工材料表面）的距离显示在坐标区。必需在对刀块数据区正确输入了对刀块的的厚度此距离才会是正确的。警告：以上测试特别近要，请玩家细致比照步骤进行确认，家妇方

11、向错误可能因为超行程损坏机器！下而进行限位和急停功能的确认测试4、 急停按钮的测试，在限制界面“紧急复位”不闪动的状况下，按下电控箱的急停按钮，“紧急复位”闪动，不能进行任何操作，假如上述功能不正常，请检杳端口和针脚中有关输入信号的设置。5、 各轴限位开关功能的测试警告：雕刻机的限位功能依靠于软件的正确设置，否则可能造成意外损坏机牌C在“紧急复位”不闪动的状况卜.用手按卜各轴的限位开关，爱护应当能都触发爱护动作，如过此功能不正常，请检查端口和针脚中有关输入信号的设置。6、主轴启动停止及调速功能的测试（铝合金主轴架的小主轴干脆用机箱上的开关启动）-si:I型f逑一力RrV与w-K).QOOO0.

12、0000IawIIyI,输入8000后点击议用主轴由机梗E:”0:00:00:00“MQE拉动这皿J1.fiiJ软XF1.*ch3MMa假如以上功能不正常请检查电机输出页中有关主轴限制端口和主轴设置页中有关主轴参数的设置说明：因为此主轴没有转速传感器信号返P1.MACH3,有关转速的数值可能不是实际的数值警告：此机主轴的转速并不高，所以尽量少用调速功能，调速功能更多的是用于自动启动停止的限制，假如转速过低用于实际加工中可能因为堵转造成损坏！四、MACH3的常规操作MaCh3功能许多，我们不是都用上，下面我们通过运行一个简洁的示例来学习，更具体的操作请参看InaCh3的说明文档。1、加载代码及设
