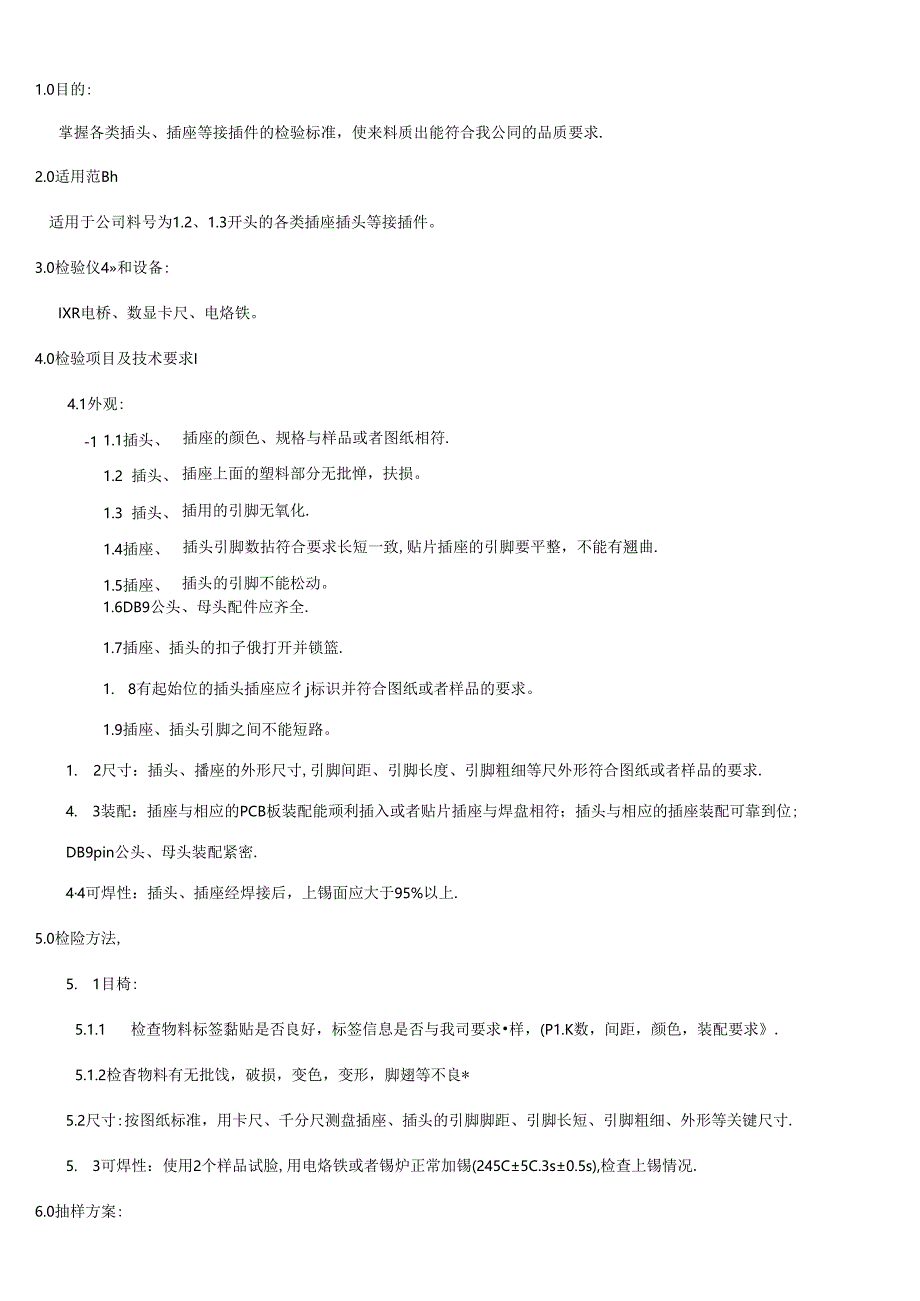

1、1.0目的:掌握各类插头、插座等接插件的检验标准，使来料质出能符合我公同的品质要求.2.0适用范Bh适用于公司料号为1.2、1.3开头的各类插座插头等接插件。3.0检验仪4和设备:IXR电桥、数显卡尺、电烙铁。4.0检验项目及技术要求I4.1外观:-11.1插头、插座的颜色、规格与样品或者图纸相符.1.2 插头、插座上面的塑料部分无批惮，扶损。1.3 插头、插用的引脚无氧化.1.4插座、插头引脚数拈符合要求长短一致,贴片插座的引脚要平整，不能有翘曲.1.5插座、插头的引脚不能松动。1.6DB9公头、母头配件应齐全.1.7插座、插头的扣子俄打开并锁篮.1. 8有起始位的插头插座应彳j标识并符合图

2、纸或者样品的要求。1.9插座、插头引脚之间不能短路。1. 2尺寸：插头、播座的外形尺寸,引脚间距、引脚长度、引脚粗细等尺外形符合图纸或者样品的要求.4. 3装配：插座与相应的PCB板装配能顽利插入或者贴片插座与焊盘相符；插头与相应的插座装配可靠到位;DB9pin公头、母头装配紧密.44可焊性：插头、插座经焊接后，上锡面应大于95%以上.5.0检险方法,5. 1目椅:5.1.1 检查物料标签黏贴是否良好，标签信息是否与我司要求样，(P1.K数，间距，颜色，装配要求.5.1.2检杳物料有无批饯，破损，变色，变形，脚翅等不良*5.2尺寸:按图纸标准，用卡尺、千分尺测盘插座、插头的引脚脚距、引脚长短、

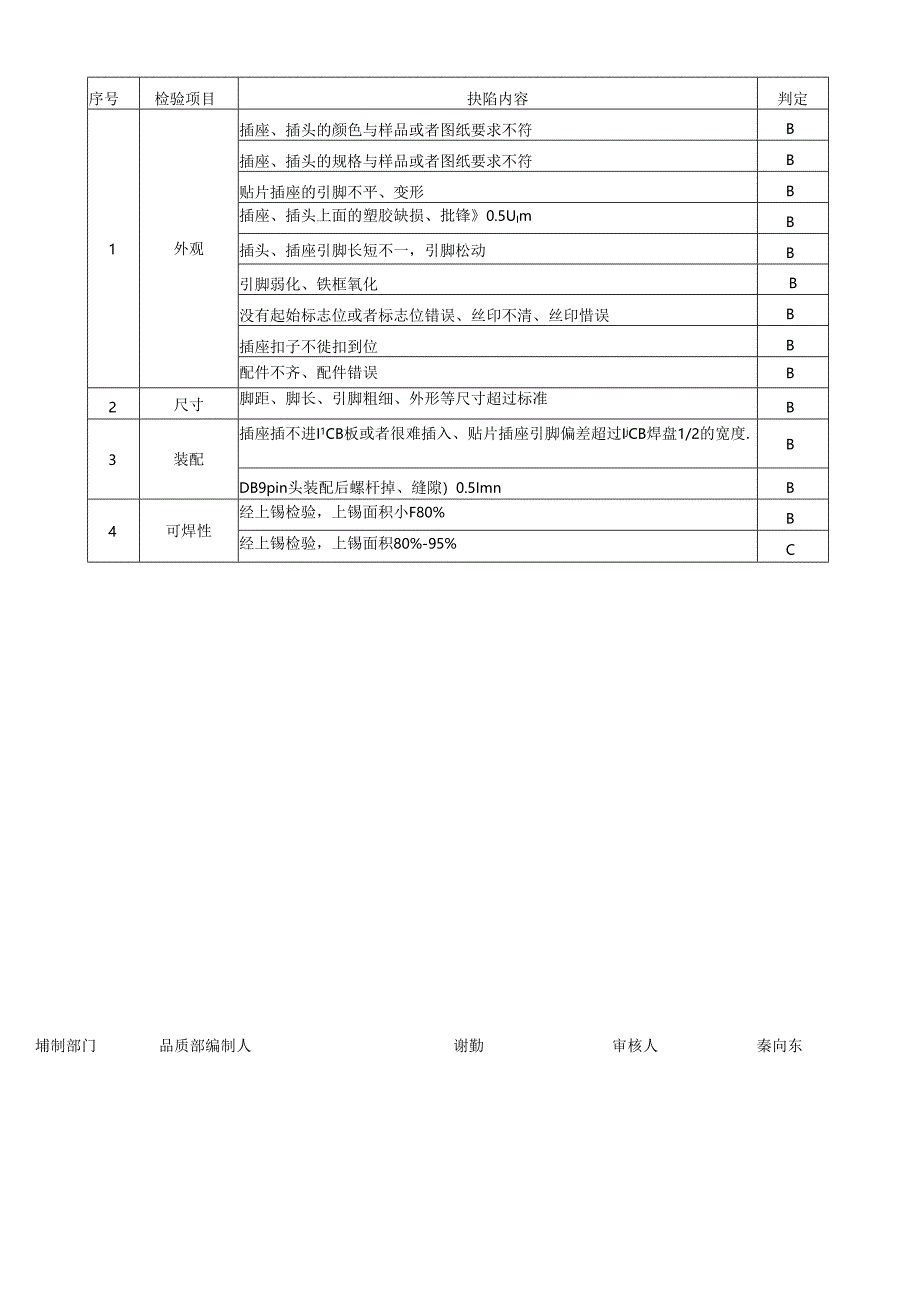

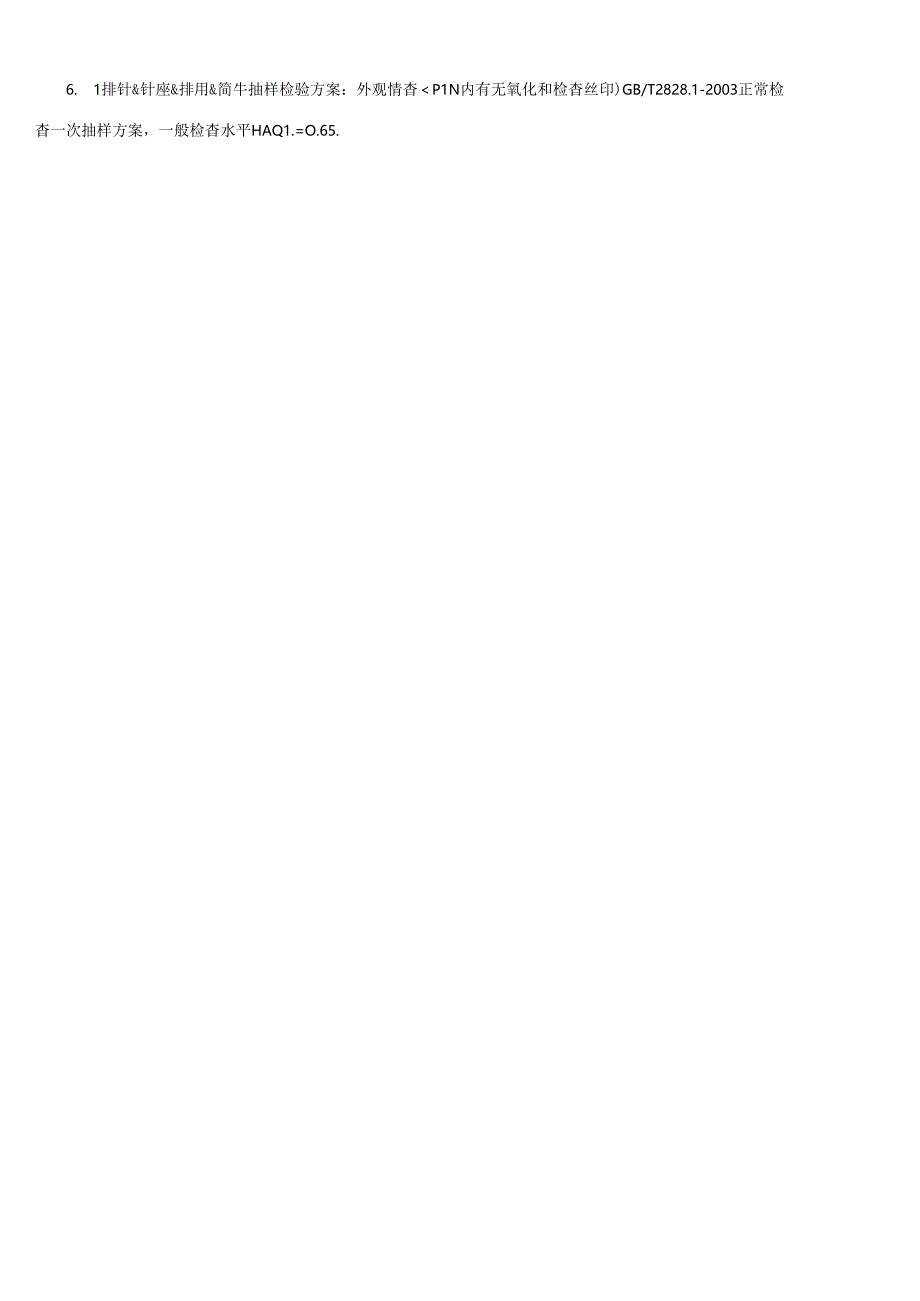

3、引脚粗细、外形等关键尺寸.5. 3可焊性：使用2个样品试脸,用电烙铁或者锡炉正常加锡(245C5C.3s0.5s),检查上锡情况.6.0抽样方案:6. 1排针&针座&排用&简牛抽样检验方案：外观情杳P1N内有无氧化和检杳丝印)GB/T2828.1-2003正常检杳一次抽样方案，一般检杳水平HAQ1.=O.65.序号检验项目抉陷内容判定1外观插座、插头的颜色与样品或者图纸要求不符B插座、插头的规格与样品或者图纸要求不符B贴片插座的引脚不平、变形B插座、插头上面的塑胶缺损、批锋0.5UImB插头、插座引脚长短不一，引脚松动B引脚弱化、铁框氧化B没有起始标志位或者标志位错误、丝印不清、丝印惜误B插座扣子不徙扣到位B配件不齐、配件错误B2尺寸脚距、脚长、引脚粗细、外形等尺寸超过标准B3装配插座插不进I1CB板或者很难插入、贴片插座引脚偏差超过IjCB焊盘1/2的宽度.BDB9pin头装配后螺杆掉、缝隙）0.5ImnB4可焊性经上锡检验，上锡面积小F80%B经上锡检验，上锡面积80%-95%C埔制部门品质部编制人谢勤审核人秦向东
