1、施工技术方案报审表保号：)A-J1.)2合同号，TJ-2色单位，MWff*9MtiMUI9承1I中G1.0刑。KBIJR价(ttitw)_ZXM_先生IMmg建耳IMW至驻马店时Jt诩TJ-2标先戏法!值力M空CIMUfcX1.具体说明和图赛见附件，债予以率查和批衣.Nt#,承商日期日期xa*U1.MT8M*Mttt日朗总IKEM审定的法I定脩论，RS口不IiIa日期附注I，划技术、工艺方案夫延总HTa即就准，一般由工程理HX程酊审批.由承包商生报三份.审批后工程管理监理工程Mi和驻地也理工程如办公空各耐份.龙承包商,份.京港澳高速马路漂河至驻马店改建工程TJ-2标段先张法预应力混凝土空心板梁

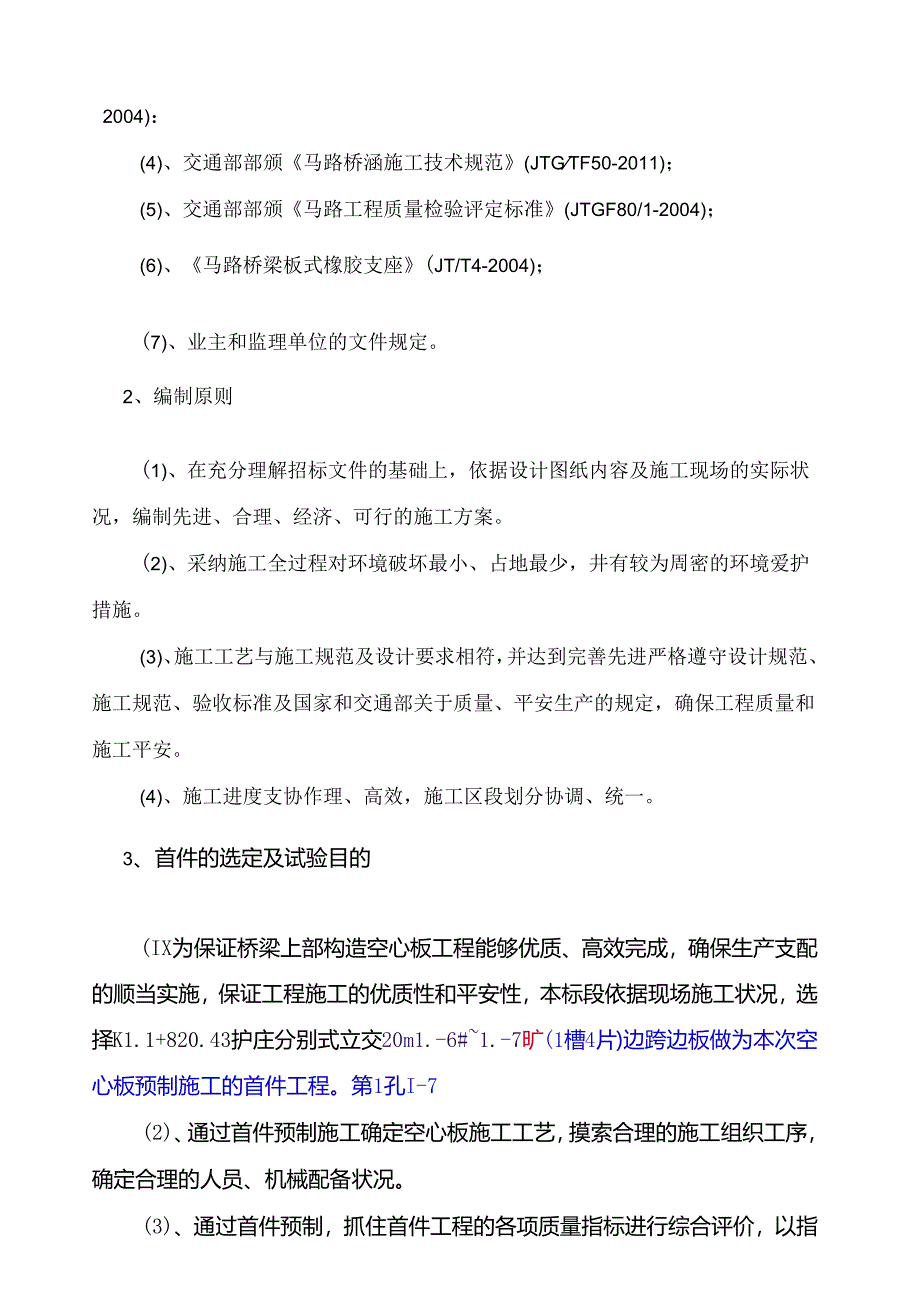

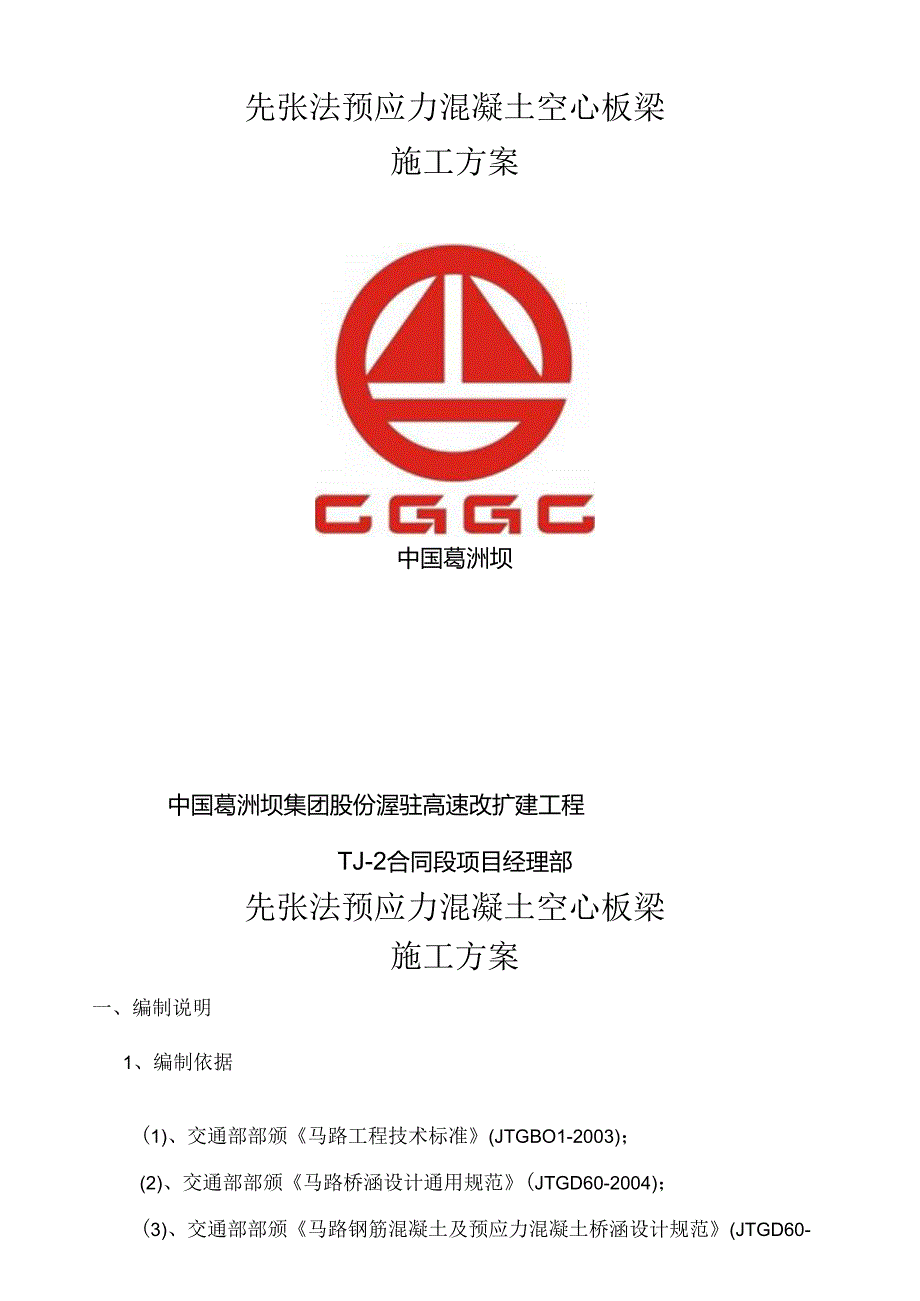

2、施工方案中国葛洲坝中国葛洲坝集团股份渥驻高速改扩建工程TJ-2合同段项目经理部先张法预应力混凝土空心板梁施工方案一、编制说明1、编制依据(1)、交通部部颁马路工程技术标准(JTGBO1-2003)；(2)、交通部部颁马路桥涵设计通用规范(JTGD60-2004)；(3)、交通部部颁马路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD60-2004)：(4)、交通部部颁马路桥涵施工技术规范(JTGTF50-2011)；(5)、交通部部颁马路工程质量检验评定标准(JTGF80/1-2004)；(6)、马路桥梁板式橡胶支座(JT/T4-2004)；(7)、业主和监理单位的文件规定。2、编制原则(1)、

3、在充分理解招标文件的基础上，依据设计图纸内容及施工现场的实际状况，编制先进、合理、经济、可行的施工方案。(2)、采纳施工全过程对环境破坏最小、占地最少，井有较为周密的环境爱护措施。(3)、施工工艺与施工规范及设计要求相符，并达到完善先进严格遵守设计规范、施工规范、验收标准及国家和交通部关于质量、平安生产的规定，确保工程质量和施工平安。(4)、施工进度支协作理、高效，施工区段划分协调、统一。3、首件的选定及试验目的(IX为保证桥梁上部构造空心板工程能够优质、高效完成，确保生产支配的顺当实施，保证工程施工的优质性和平安性，本标段依据现场施工状况，选择K1.1+820.43护庄分别式立交20m1.-

4、6#1.-7旷(1槽4片)边跨边板做为本次空心板预制施工的首件工程。第1孔I-7(2)、通过首件预制施工确定空心板施工工艺，摸索合理的施工组织工序，确定合理的人员、机械配备状况。(3)、通过首件预制，抓住首件工程的各项质量指标进行综合评价，以指导后续批量生产，刚好预防和订正后续批生产可能发生的各种质量问题。二、工程概况本标段路途起点桩号K9295,终点桩号K19+795,全长10.5公里，设计加宽方式为双侧拼宽，两恻各加宽7.25m,采纳“老桥老标准，新桥新标准,同结构同跨径，上连下不连”的加宽方式。本标段共有空心板349片，其中：K9+836.45农场分别式立交20片、K1.1+152.48

5、酒厂分别式立交10片、K1.1+820,43护庄分别式立交20、K12+267.94顾庙分别式立交30片、K12+445.95洪河大桥80片、K12+973.46王湾分别式立交10片、K13+952.45赵庄分别式立交10片、K15+215.45盆尧分别式立交30片、K16+106.92于营分别式立交I1.O片、K16+484.44于营分别式立交I1.1.O片、K17039.42张老庄分别式立交10片、K17+894.44西平互通立交跨主线57片、K18+262.17西平互通立交跨匝道42片、K19+544.53陈老庄分别式立交10片。首件工程选为护庄分别式立交桥，中心桩号K11+820.43

6、,起点桩号K14+797.821,终点桩号K1.1+842.95,全长45.129m,该桥上部结构采纳2*2Om预应力磴空心板，桥面简易连续；下部桥墩采纳柱式墩，全部为濯注桩基础.本中桥空心板总数为20片，全部为先张法施工工艺.依据现场施工条件及施工进度选用本桥20米空心板作为首件施工.三、施工打算1、技术打算(1),组织技术人员及其它管理人员全面熟识合同文件、技术规范及施工图设计。(2)、设立工地试验室，配备满意施工须要的试验检测仪器和设备，配齐试验人员，完成各类原材料试验及混凝十.协作比设计等试验工作。2、人员、设备、机具打算(1)、调动和组织足够的人员，包括力工、技工、操作工，结构合理,

7、机构完善。具体人员如下：主要管理人员及分工一览表表T姓名职务职称负责项目1刘部舜项目系建高级工程师全面工作2白春江项目总工高殿工程酊主持茶工现场技术工作3刘M生产副经理MJ1.Sff主持工现场管理工作4王超明质检工程弹育工程师负责米工过程JB=检工作5王圣欣质检工程师育霰工程师甯助质检总进行前北检工作6张海涛试酷室主任试验检窝工析负贵渔工过程中试验检费工作7金伟结构工程师育St工程师负责实I1.立柱*工具体工作8刘雄结构工程师帚助皓构负责人进行立在Ii工工作9孙卫期平安负责人平安员证负责实*施工平安管理工作10崔思文环保工程师短济师负责宾it工环保管理工作11曷先长MftA负责实工n量工作12

8、李惠召试3员试验检我员帮助试3室主任进行试”检工作13李平安员平安员证帮助平安员贵人进行平安管理工作工队伍：管理机构设现场负责1人，下设三个工班;一工班负责51应力辆校线张拉及第筋加工与螂扎作业,的10人,二工班员贵模板支立与拆卸，的8人1三工班负责验的浇筑,的10人2.2依据施工进度支配，合理配置各种机具的进场支配，运用前进行调试工作，确保机械性能良好。施工投入的机械设备及仪器一览表表-2序号设备名称规格嵬号单位数量1海款土拌和站HNT90/H座12龙门吊IOT台13彳而YDC270台14千斤YDC3000台25油泵YBZ22-50A个36油表60MPB个37较运，车8b,台38纲筋弯曲机G

9、V40台29辆防切断机GQ40台210电丽AX1-300台311加防雷亶机GT12台212发电机200GF台113附着式振动舞150HZ台1014入式振动叁509台1015汽车吊50台23、材料的打算工程开工前编制材料供应支配，超前打算足够、合格的各种施工材料。地材主要采纳就近选购方式，水泥、钢材等其它主材以跟供货方签定合同,按我方需求刚好足额供应的方式，各种材料经试验合格报监理工程师审批后方可运用。（1）、限制好原材料质量水：水中不应含有影响水泥正常凝聚与硬化的有害杂质或油脂、糖类及游离酸类等；污水、PH值小于5的酸性水及含硫酸盐量按S02-4计超过水的质量O.27mgc11?的水不得运用。

10、水泥：水泥在混凝土原材料中起主导作用，同一品种标号的水泥。每批进场水泥，都必需附有质保单等文件，并依据规范要求进行试验。砂：砂采纳级协作理，质地坚硬，颗粒干净的自然中（粗）砂，砂中有害杂质含量不超过规范规定，并按要求进行抽检试验。碎石：本分项工程采纳质地坚硬、有足够强度、表面干净、级协作理的碎石，达到本分项混凝土标号的要求，并做好抽检试验。全部险运用的砂子、碎石，选用同一产源、同一品种、同一规格的粗细骨料，确保执行同一协作比；采纳同一色泽的原材，使碎的色差能保持在可调整范围；进入拌和站后经筛分、水洗后进入封闭的大棚内存放。碎石水洗设置沉淀池。外加剂：采纳北京瑞帝斯建材生产的高性能减水剂。钢材：

11、预应力钢筋：采纳1x7股，高强度、低松弛钢绞线，公称直径15.2mm,标准强度f*1860MPa;弹性模量EP=1.95IO5MPao钢材:一般钢筋采纳HPB235和HRB335、HRB400钢筋。其中HPB235钢筋f,1=235MPa,Es=2.IxIO5MPajHR钢筋f,k=335MPa,Es=2.0105MPajHRB400钢筋*=400MPa,Es=2.0105IPa;应符合钢筋混凝土用热轧光圆钢筋（GB13013-1991）和钢筋混凝土用热轧带肋钢筋（GB1499-1998）的规定。钢材：符合国标（GB/T）700-2006要求的Q235B一般碳素结构钢板，支座：支座采纳GYZ圆

12、板式橡胶支座和GYZ*滑板橡胶支座。（2）工程主要材料工程主要材料及配比说明材料名称产地规格技术标准质量要求水泥驻马店豫龙同力水泥P012.5强度、细度、凝聚时间R28=12.SMPa砂信阳明港双桥中砂细度模数、含泥量、密度MX=2.33.0.含泥量S3%碎石驻马店确山县5-25IIm压碎值、含泥最、针片状颗粒含麻压碎（ftW16%、含湘*W1%、针片状颗粒含盘W15%钠筋安钢、济钢1、I1.级冷弯、拉伸焊接符合设计及规范要求粉煤茨郑州金龙海粉煤灰综合利用I级细度W12烧失地至5需水量比二95三氯化硫含埴W95符合设计及规范要求减水剂北京瑞帝斯建材FAC聚理酸高性能减水剂比值1.O6O.O2含

13、同量200.5%PH值68取水率20-40%符合设计及规范要求空心板险设计强度为C50Mpa,设计协作比为：412：73：720：1080：165：5.82(水泥：粉煤灰：砂：碎石：水：外加剂)，坍落度为160mm-200mm,7天强度已达到5IMpao(3)、临时用电干脆从地方电网接入，能充分满意现场供电要求，同时梁场和拌合站各配备一台200GF发电机作为应急设备。四、主要施工工艺流程1、预制空心板工艺流程施工打算T绑扎底侧板钢筋-穿钢绞线-T张拉-T预埋支座处钢板一立模一浇注底板睑-安放内模一绑扎顶板钢筋一安放预埋件-浇注腹板与顶板险一拆模-养护一放张一验收。2、施工工艺框图先张法预制板梁

14、施工工艺框图张拉机具标定五、施工方法1、施工打算(1)、张拉台座建设1)、台座建设状况张拉台座由台面、承力台座、横梁和定位钢板组成。承力台座承受全部的张拉力，必需具有足够的强度和刚度，其抗倾覆平安系数不小于1.5,抗滑移系数不小于1.3；横梁是将预应力筋张拉传给承力台座的构件，必需有足够的刚度，受力挠度不大于2mm。我标依据空心板数量和节点工期要求已建成5线85m和1线90m长槽式台座，每条线可生产20.Om梁4片；16m梁5片；14m梁6片，12m梁6片。横梁由（I63a）工字钢加焊20钢肋板组成，截面模量7.3881OGMPa,工作时最大挠度为05mm：底模采纳C30睑胎模，其平整度满意要求。2）、台座设计验算后附台座验算书（2）、龙门吊架设龙门吊架设2台，10T龙门吊吊高9米，跨径11米，吨位10吨，50T龙门吊采纳贝雷架拼装，设计跨度40米，龙门吊用于模板安装
