1、光伏项目光伏组件平单轴跟踪支架安装说明书目录第一章安装手册说明1一、本安装说明书适用于以下平单轴跟踪支架现场安装1二、安装工具要求1三、安全施工要求1第二章安装作业指导书2一、确认地基符合安装要求2二、安装立柱3三、安装回转驱动8四、安装主梁10五、安装阻尼杆17六、安装配重块2七、安装樵条24八、安麒件26第三章安装验收28第一章安装手册说明一、本安装说明书适用于以下平单轴跟踪支架现场安装1,组件型号：2094X1038（隆基组件）2、组件排列方式：1X523、支架基础形式：钢桩二、安装工具要求开口扳手一套、套筒扳手一套、棘轮扳手一套、水平尺、线、角度仪三、安全施！要求1、进入工地必须佩带安

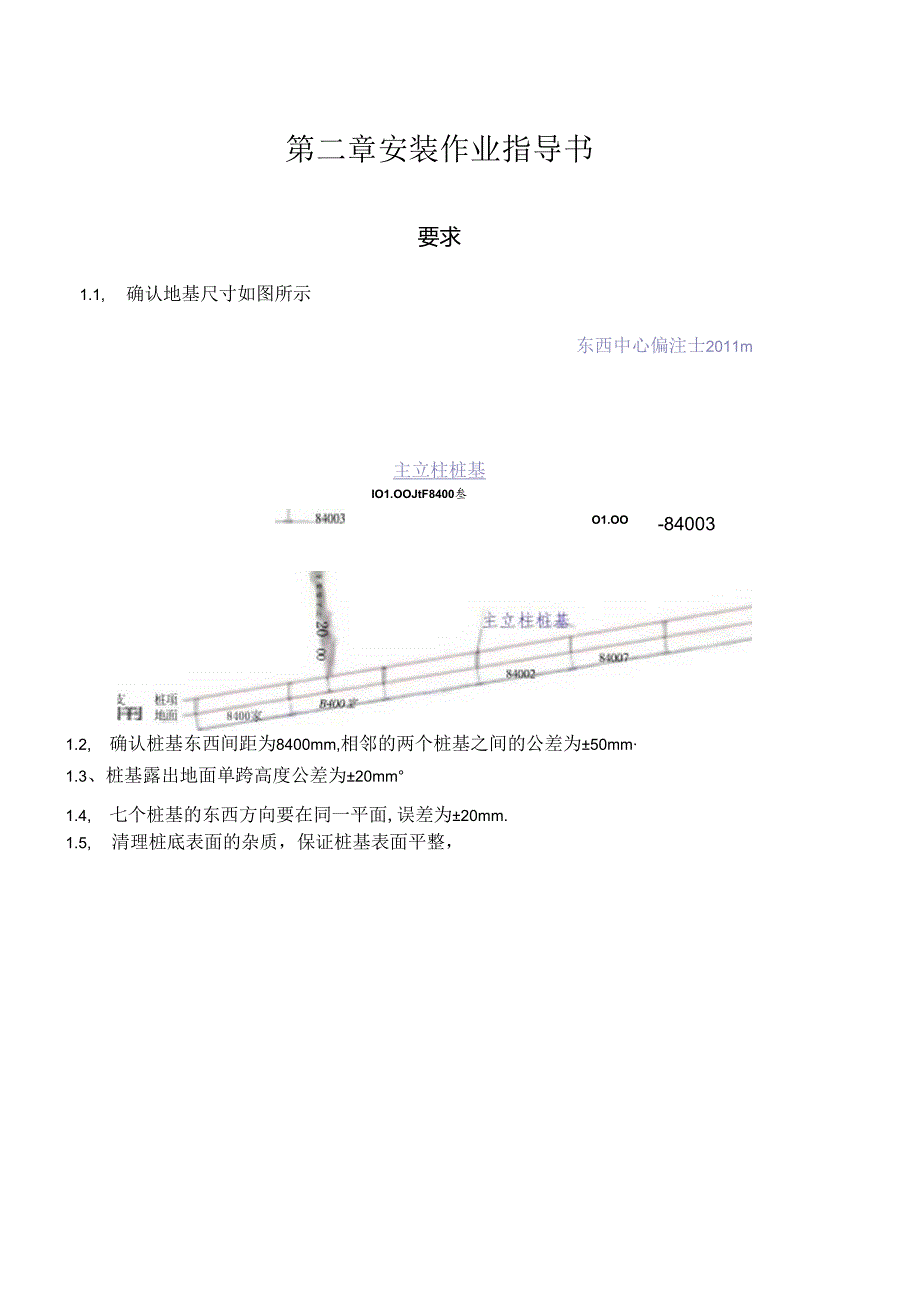

2、全帽和反光背心。2,高空作业是必须注意安全，严禁抛散物料，必须佩带安全绳。第二章安装作业指导书要求1.1, 确认地基尺寸如图所示东西中心偏注士2011m主立柱桩基-84003O1.OOfIO1.OOJtF8400叁1.2, 确认桩基东西间距为8400mm,相邻的两个桩基之间的公差为50mm1.3、桩基露出地面单跨高度公差为20mm1.4, 七个桩基的东西方向要在同一平面,误差为20mm.1.5, 清理桩底表面的杂质，保证桩基表面平整，二、安装立柱2.1.注意主立柱与边立柱的区别，一套支架中主立柱只有1个,边立柱有6个。(1)主立柱的底盘直径为420mm.边立柱的底盘直径为350mm(2)主立柱

3、的规格为HI801.(X).边立柱的规格为HI4O*100南*2.3、 注意主底脚垫片与边底脚垫片的区别，不要混满主底脚垫片的外形尺寸为55*55,中间开了小26的恻孔边底脚垫片的外形尺寸为50*50,中间开了622的圆孔2.4、 立柱放置好之后，用螺栓将立柱与桩基底板连接注意(1)底板两面都要加装底脚垫片，防止平垫变形(2)主立柱加主底脚垫片，边立柱加边底脚垫片(3)螺栓先不要拧紧，以便后期调整位置M24*1001栓2母2平】弹W个孔位都要却找匕下西个华片单片尺寸：SS-SSM20WI性2母2TI开2.5、 将边支撑座与轴承座装配在起，用螺栓M16*50连接。注意：(1)螺栓从边支撑座穿向轴

4、承座，不要装反(2)先不要将螺栓拧紧，以便后期要调整位置(3)在轴承座上方用大平垫，在边支擦座下方用普通平垫2.6、 将组装好的边支撑座与轴承座安装到边立柱上,用螺栓M16*5O连接。注意：螺栓只要穿上就可以，不要拧紧，以便后期调整(2)边支撑座与边立柱上腰形孔的一恻用大平垫，圆孔的一侧用普通平垫边立柱边支找座与边立柱上腰形孔的-恻用大平垫，圆孔的一侧用普通平愤M16-50I栓I母2平1弹MI6o501栓1母1平I大平I弹2.7x将两个主支撑座安装在主立柱上，用螺栓MI6*50连接。注意：(D螺栓只要穿上就可以，不要拧紧,以便后期调整(2)主支捽座与主立柱上腰形孔的-侧用大平型：，圆孔的一恻用

5、普通平装M16*501校1母1平1大平1弹三、安装回转驱动3.1、 将回转骄幼安装在主立柱的支撑座上，用螺栓M20*90固定注意:(1)回转驱动的电机朝向东面3.2、 回转飘动安装完成之后，调整每个边立柱上支撑座的上下高度，利用立柱底板上的腰形孔调整南北位置，利用边支撑座的腰畴1.调整角度，保证六个轴承座中心与回转驱动的主轴中心随坡就势成同一轴线，公差为土15mm3.3、 轴承座与回转驱动调整好之后，将立柱底板与基础、支撑座与立柱、轴承座与支撑座的所有的螺栓都要拧紧。双螺母的先将第个螺栓拧紧之后再将第：个螺W拧紧。四、安装主梁4.1、整个支架中有三种不同规格的主梁，在安装时不要混淆主梁1和主梁

6、3都是9米长，主梁2是9.8米长主梁1的一端是腰形孔，另外一端是圆孔，主梁2的两端都是圆孔，主梁3只有一端是阿孔4.2、整个支架一共有6根主梁，各个规格的主梁安装位置如图所示。4.3、先装最靠近回转驱动的那一根主梁，用螺栓MI6*35固定注意：在主梁的捋面都要加奘一个100*50的网转驱动压板4.4、 依次拼接其余的主梁，主梁与主梁之间用主梁连接件来连接，用螺栓M1.(Mo和MI6I8O固定4.5、 在安装主梁连接件的时候，将配重智一起安装在主梁连接件的下端回转驱动南北两侧各安装2处配重块，整个支架共安装4处配重块，配重块安装在第二个立柱旁边和第三个立柱旁边。配重块配重块第13页共汨央4.6、

7、根据同样的方法,将回转变动为一侧的主梁拼接起来,注意：在安装主梁连接件的时候,将配蛆臂一并安装在主梁连接件的下端4.7、 所有的主梁安装完成之后，将塑料轴承穿入边支撑座内。注意塑料轴承的穿入方向，回转驱动南面或北面，每侧的三个塑料轴承不能全部一致,塑料轴承的安装方向如图所示(2)塑料轴承只能上下安装，不能左右安装主立柱4.8、 将轴承限位安装到轴承旁边，用螺栓M12M0固定注意：(D轴承限位只能靠着较大的圆面，防止轴承脱离轴承座(2)轴承限位必须上下安装，不能左右安装(3)为了方便接地，一组支架中有两种轴承限位，这两种轴承限位长度不样,长的抱箍比短的抱籁多出一个接地孔(4) 组支架两端要接地.

8、要接地的地方，长的泡箍(有接地孔)安装在主梁的下端，短的抱籁安装在主梁的上端将接地线连接在长抱箍与边立柱上.用螺栓M8*3O固定共余的立柱不常要接地4.9、 将生梁的两端用堵头封死五、安装阻尼杆5.1、整组支架共安装4根阻尼杆,阻尼杆安装在南边第个立柱、第三个立柱和北边的第个立柱和第三个立柱。如果在平地，则两端的阻尼杆安装在外侧，回转驱动两边的阻尼杆安装在内测，位置如图所示如果在坡地，般情况下阻尼杆安装在上坡的位置，若后期安装榔条与组件时与阻尼杆相碰,则将阻尼杆调整到另外一侧位世5. 2、阻尼杆上下连接件的安装位置与尺寸如图所示5.2、将下连接件支撵座与支撵用抱箍安装在立柱上，用螺栓,116*

9、50固定IS5.3,下连接件支撑座与支撑座抱辩固定好之后，将钻尾螺丝打进钢桩5.4、 将阻尼下连接件安装到支捽座上，注意腰形孔在下端，用螺栓MI2*4O连接，螺栓先不要拧紧。阻尼下连接件注意腰形孔在下斯M1.2401栓1母2平1弹螺母安装在支擦座的楙钢内5.5、 将阻尼上连接件与乐板装在主梁上，用螺栓M16*50连接。注意：(1)阻尼上连接件伸向西面(2)螺栓先不要拧紧，以便后面要调整位置5.6、 调整咀尼上连接件的位置.将阻尼杆安装到上下连接件上,用带孔螺杆连接注意：(D安装阻尼杆上下连接件时必须在同一垂直面上，阻尼杆与主梁在南北向必须垂直(2)阻尼杆较粕的管安装在上方，较细的管安装在下方(

10、3)阻尼杆安装完成以后，阻尼上连接件的螺栓必须拧紧六、安装配重块6.1、 忏先在配重瞥上端安装两个配重挡块2（带有腰形孔的1.型钢），用螺栓MI6*90连接,注意螺栓先不要拧紧6.2、 每个配室臂上悬挂配歪块（直径350mm,嘉度2OOmm）,用配承挡块固定（不带有腰形孔的角钢），用螺栓MI6*90固定配电挡块（不带腰形孔的角钢）注意：配重块安装好之后,将上端的配重挡块2（带有腰形孔的1.型钢）压住配重块，然后将螺栓拧紧（防止配取块松动）七、安装擦条7.1、将檬条安装在主梁上,用U型抱箍和槐条压板固定。注意：(D檐条中间要加装铢条垫板(2)槐条垫板的长度为20Omm.槐条压板的长度为190mm

11、.安装时不要混淆7.3、根据同样的方法，整组支架上一样要安装54根槐条。注意：先将槐条全都放置在主梁上，螺栓不要拧紧八、安装组件8.1、组将从中间的回转架动向两边安装，用螺栓M8*20固定（每块组件固定8个螺栓）注意：（D檄条与组件之间要加装橡条托板（每根檄条上安装4个檄条托板）（2）中间回转驱动处，组件与组件之间空开60Omm组件从中间向两边安装ItHf中甲+H+H牛+卜田邛4出卜1.Z扳手规格及螺栓扭力标准嫖枪公称直径Gmd套筒(梅花)扳手对边尺(mm)(括号中的尺寸为GB就标准尺寸)螺栓拧紧力矩标准(N-In)M813(14)22-30M1.O16(17)45-59M1218(19)78-104M1624193-257M2030376-502M2141651-868第三章安装验收1、确认支架满足安装作业指导书要求。2、安装部位需紧固的地方必须上紧，不能有松动现飘。3、支架上所有螺栓在东西、南北方向要统一；在上下方向，如无特殊说明，所有的螺栓都从上往下穿过。4、所有双螺母在1：紧时，必须先将第一个螺母拧紧，再将第二个螺母拧紧，电动扳手上紧后再手动拧死。5、电池板平面度要求小于1/1000;组件在东西、南北都要方向对齐。6、电池板四周的直线度要求小于2mm。
