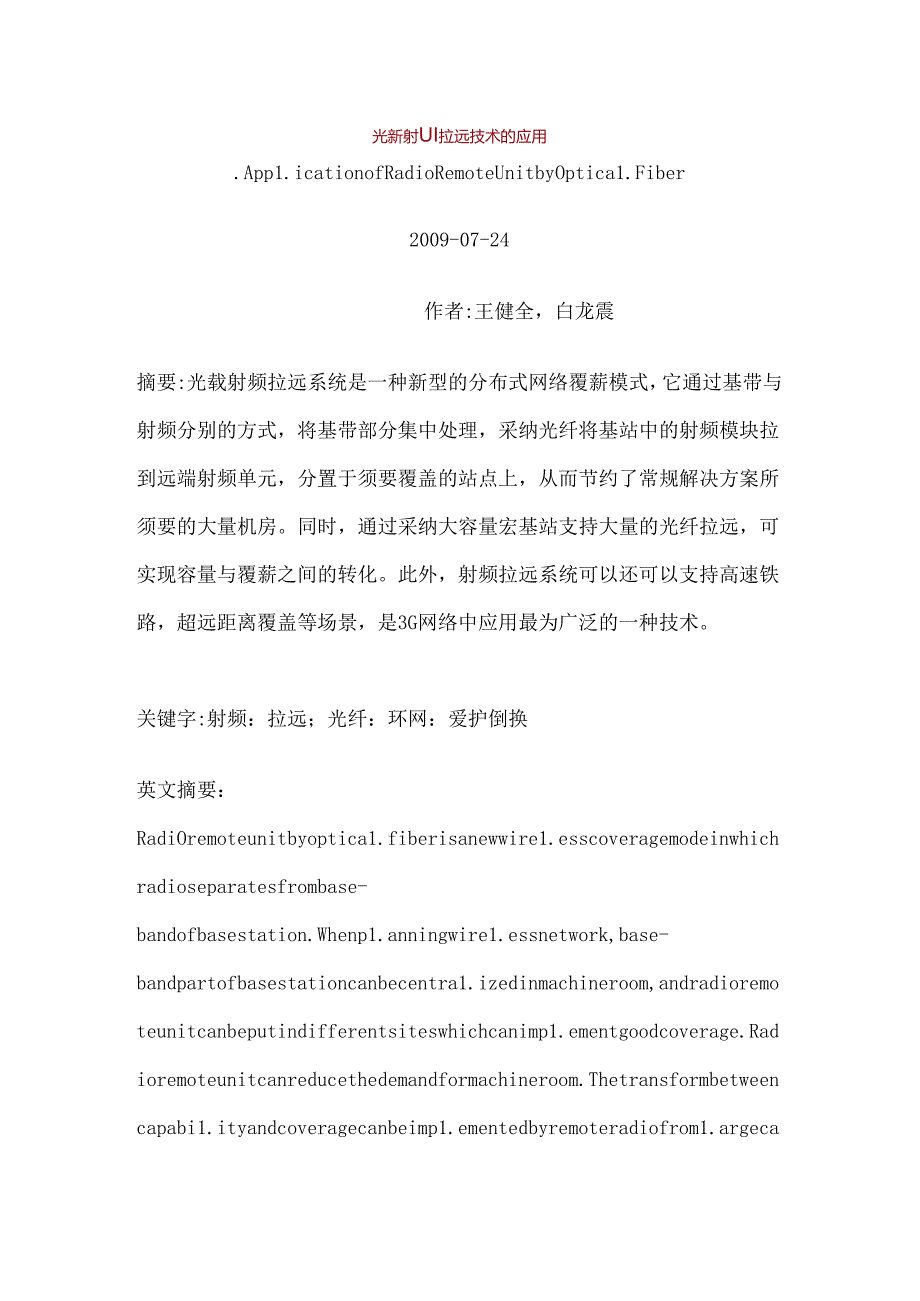

1、光新射UI拉远技术的应用.App1.icationofRadioRemoteUnitbyOptica1.Fiber2009-07-24作者:王健全，白龙震摘要:光载射频拉远系统是一种新型的分布式网络覆薪模式，它通过基带与射频分别的方式，将基带部分集中处理，采纳光纤将基站中的射频模块拉到远端射频单元，分置于须要覆盖的站点上，从而节约了常规解决方案所须要的大量机房。同时，通过采纳大容量宏基站支持大量的光纤拉远，可实现容量与覆薪之间的转化。此外，射频拉远系统可以还可以支持高速铁路，超远距离覆盖等场景，是3G网络中应用最为广泛的一种技术。关键字:射频：拉远；光纤：环网：爱护倒换英文摘要：RadiOre

2、moteunitbyoptica1.fiberisanewwire1.esscoveragemodeinwhichradioseparatesfrombase-bandofbasestation.Whenp1.anningwire1.essnetwork,base-bandpartofbasestationcanbecentra1.izedinmachineroom,andradioremoteunitcanbeputindifferentsiteswhichcanimp1.ementgoodcoverage.Radioremoteunitcanreducethedemandformachin

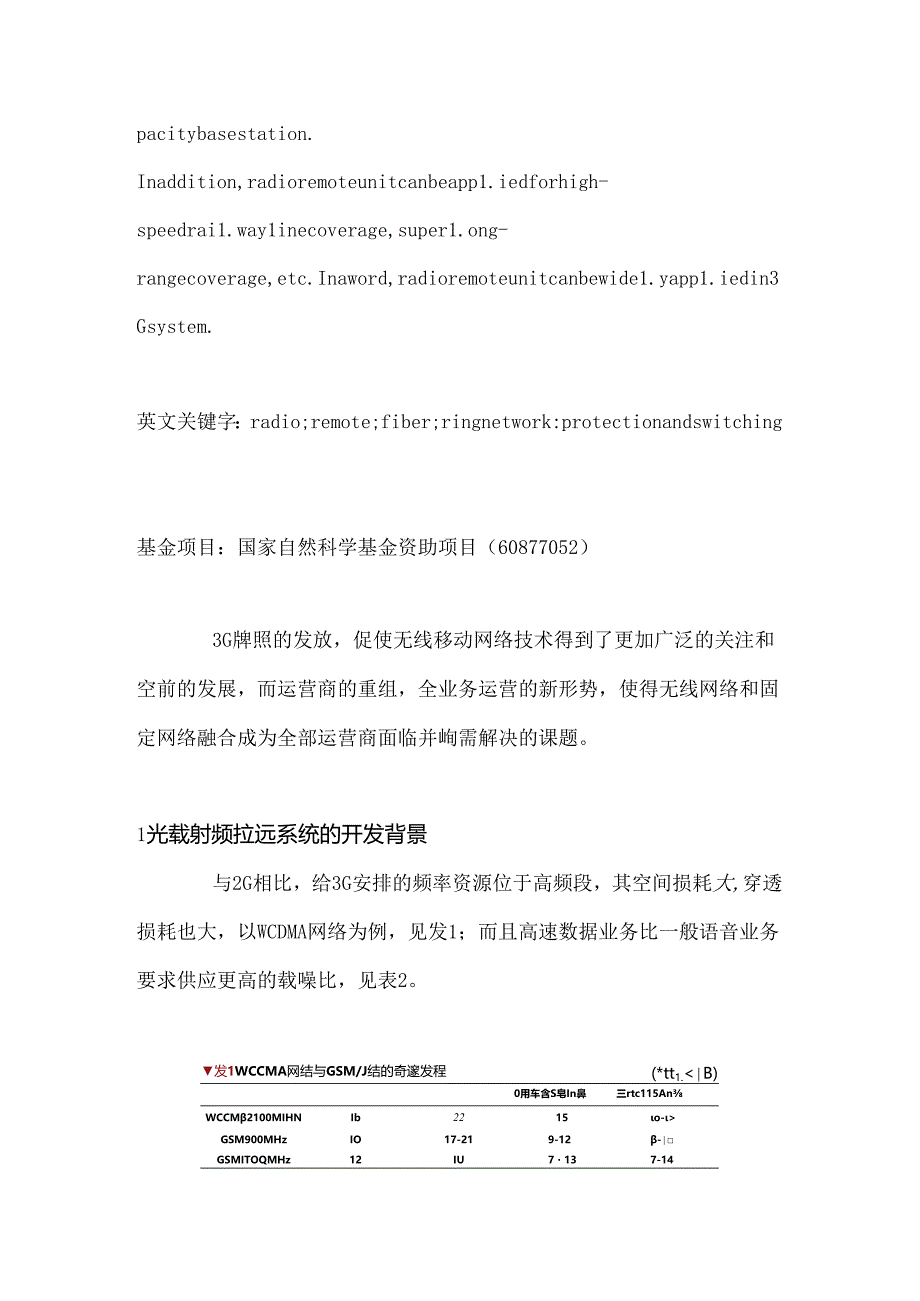

3、eroom.Thetransformbetweencapabi1.ityandcoveragecanbeimp1.ementedbyremoteradiofrom1.argecapacitybasestation.Inaddition,radioremoteunitcanbeapp1.iedforhigh-speedrai1.way1inecoverage,super1.ong-rangecoverage,etc.Inaword,radioremoteunitcanbewide1.yapp1.iedin3Gsystem.英文关键字：radio;remote;fiber;ringnetwork:

4、protectionandswitching基金项目：国家自然科学基金资助项目（60877052）3G牌照的发放，促使无线移动网络技术得到了更加广泛的关注和空前的发展，而运营商的重组，全业务运营的新形势，使得无线网络和固定网络融合成为全部运营商面临并峋需解决的课题。1光载射频拉远系统的开发背景与2G相比，给3G安排的频率资源位于高频段，其空间损耗大,穿透损耗也大，以WCDMA网络为例，见发1；而且高速数据业务比一般语音业务要求供应更高的载噪比，见表2。发1WCCMA网结与GSM/J结的奇邃发程(*tt1.GSM900MHzIO17-219-12-GSMITOQMHz12IU7137-14表2W

5、SMA各曳务最小EM。更求I单&,他)-此牡Wi611Woe(SaMkV)要j111UA这种状况下，要想实现3G的全覆盖，假如采纳传统的方法,必定须要更密的站址、更多的基站、更多的投资。而且采纳大功率基站的方法，很难在边缘覆盖速率和软切换比例之间均衡，也带来了规划和优化上的困难。正是由于这种缘由，主流设备制造商都开发了主远设备，即基带部分集中放置，射频部分通过低损耗的光纤拉到须要覆盖的地方去，而且射频部分可以靠近天线安装。下文就对光载射频拉远系统的原理、性能与其应用进行描述和分析。2光载射频拉远系统的原理与优势光载射频拉远技术其实也不算新技术，在2G室内分布和特别场景的粗盖中，光纤直放站已经采

6、纳了光载射频拉远技术。其基本原理为：基带池和射频部分分别，基带池集中设置，射频分布放置到须要覆盖的场所，见图1。期收“元图1传统君/节钱宿与光IJ时蹶校正出统的比较馋况无依卷5?三eft光载射频拉远系统主要是利用了光纤的低损耗特性，衍生出适应不同场景的无线覆盖方案。众所周知，站址资源是运营商最难协调的资源，也是实现无缝覆盖最基础的资源。传统的宏站对机房而积、承重都提出了很高的要求，功耗也大，相应的配套要求也高，所以给站址的选择带来了许多难度。射频拉远系统集成化程度高、功耗低、体积小，而且可以将射频部分通过光纤拉远到须要覆盖的地方，大大减低了站址选择的要求。如图2所示，射频拉远系统可以将基带部分

7、安装在墙上、室外站柜中或者电源箱中，而射频部分则安装到天线口旁边，不仅便于找寻站址，而且削减了馈线损耗，从而扩大了单站覆盖面积和质量，易于优化和规划。：!S在，上”!It无奈我好在上庞旗Sjd笈袋0白天谈川关注耳3x5BX上MttR11后仪2机总美煤电F美KMEE图2光鼓射共翳统站埃安装示例图射频拉远系统除了可以减低对机房的要求外，其射频匏近天线口的方式与射频可以分布安装的方式使得其在某些特别场景方式的莅盖中相比传统方式具有肯定的优势，如在覆盖难点超远距离和高速铁路的覆盖中，射频拉远系统就可以很好的得以应用。3射频拉远系统的组网要求在光载射频拉远系统的应用中，有些可能是大型楼宇的覆盖,有些可能

8、应用于大型体育场、大型广场或者城中村，还有一些应用在地铁隧道中，这些不同的应用场景，又对光载射频拉远系统的组网提出了更高的要求。为了适应不同的覆盖场合，射频拉远系统须要支持星型组网、链型组网、星链混合组网和环型组网，也可能要支持这几种组网方式的混合组网方式。射频拉远系统终归将基带和射频分开放置，相当于增加了故障点，所以为了提高射频大院系统的牢靠性，就有必要将光纤自动爱护倒换机制引入到射频拉远系统中来。双星型系统是路由器中常用的提高单星型系统牢匏性的组网方法，这种方法完全可以引入到射频拉远系统中，如图3所示，同一个射频可以与两个单独的基带相连接，起到相互备份的作用，这样当一个光纤通道故障时，就能

9、保证业务不受影响。图3A光鼓射典星型组网备份昂”图环形组网在光网络系统中是最常用的组网方式，也是电信网络中运用最成熟的组网模式，在对大型场馆的覆盖中，为了保证能覆盖整个场所，同时保证在单点故障的状况下业务不会中断，环形组网是最适合的组网方式。与传输网络不同的是，光载射频拉远系统本身并不具备自动爱护倒换(APS)的功能，所以为了保证在出现链路故障的状况下系统不受影响，就须要实行N个射频拉远单元共享两个基带的方式组网。如图4所示，两个基带单元与N个射频单元相连，并且组成环网模式，这样就能保证环网上的一个区段的单向或双向故障，从而实现爱护倒换的功能。图4环驾组网此外，为了支持远距离的漫羌，光载射频拉

10、远系统必需支持射频拉远单元之间的级联，当然级联的级数和拉远的距离受到r系统的限制，现在一般能实现的是8级和最长40km的级联。4结束语光载射频拉远系统是技术和成本驱动的产物，是光网络和无线网络初步结合的一种体现。它能大大削减运营商对于站址资嫄的要求，减低投资，同时能够有效改善覆盖效果，此外，由于其可以节约馈线损耗，而且不同的射频单元之间可以进行小区合并，故其可以应用在一些传统技术难以解决的特别场景如高速铁路和超远距离的覆蛊中。1-83G已经在许多网络中胜利部署，这为移动互联网供应了网络的基础，移动互联网的发展乂使得数据业务快速增长，这对网络乂提出了更高的要求，其中一个明显的需求是要在小区间更好

11、的提高用户的一样性感受，这个循环迫使移动通信向更高带宽不断发展。当前,低频段的频率资源已经特别惊慌，为了适应带宽需求的不断增长，将来必需在更高的频率上寻求新的覆盖技术，这也为光载亳米波技术的探讨和应用供应了条件。在今后的技术演进中，光载无线通信将会得到更为广袤的发展。5参考文献11射频拉远单元RRU与数字光纤直放站分析比较EBO1.(2008-10-20)2009-03-20.2 3G数字基站射频拉远CPRI规范的实现EBO1.(2009-02-12)2009-03-20.22260.htm.3 GSM基站射频拉远系统技术沟通EB/O1.(2007-11-26)2009-03-20.4 GSM

12、数字光纤射频拉远系统EBO1.2009-03-20.5射频拉远单元RRU与数字光纤直放站分析比较J.移动通讯,2007,13(5).6光无线通信系统技术探悉EBO1.(2008-01-22)2009-03-20.7杜碧玉.如何用好光纤拉远？EBO1.(2008-10-20)2009-03-20.8浅析拉远技术应用.(2008-06-30)2009-03-20.收稿日期：2009-03-20王健全，博士，工作于中国联通探讨院，曾负贲网络的规划与建设工作，现负责无线网络的探讨工作。已参与国家“863”和自然科学基金等重大项目10余项，发及文章60余篇，申请独创专利9项，出版专著2部，提交ITU文稿10余篇。白龙震，中国联通网络建设部建设管理处经理、高级工程师，曾参与或主持中国联通IP承载网方案、中国联通长途传输网规划、中国联通DCN等多项探讨，探讨成果获得中国联通科技进步奖。
