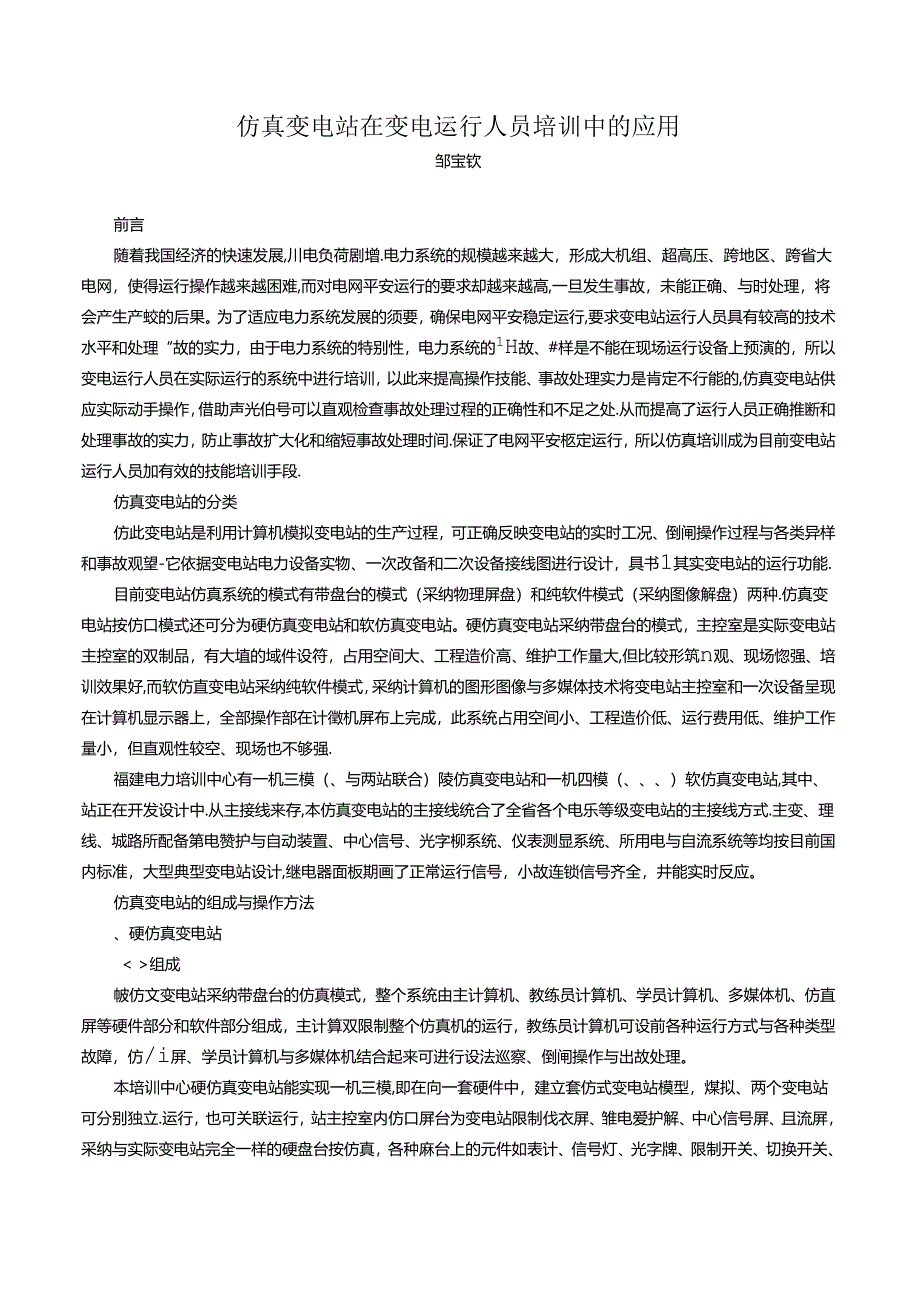

1、仿真变电站在变电运行人员培训中的应用邹宝钦前言随着我国经济的快速发展,川电负荷剧增.电力系统的规模越来越大，形成大机组、超高压、跨地区、跨省大电网，使得运行操作越来越困难,而对电网平安运行的要求却越来越高,一旦发生事故，未能正确、与时处理，将会产生产蛟的后果。为了适应电力系统发展的须要，确保电网平安稳定运行,要求变电站运行人员具有较高的技术水平和处理“故的实力，由于电力系统的特别性，电力系统的1H故、#样是不能在现场运行设备上预演的，所以变电运行人员在实际运行的系统中进行培训，以此来提高操作技能、事故处理实力是肯定不行能的,仿真变电站供应实际动手操作，借助声光伯号可以直观检查事故处理过程的正确

2、性和不足之处.从而提高了运行人员正确推断和处理事故的实力，防止事故扩大化和缩短事故处理时间.保证了电网平安柩定运行，所以仿真培训成为目前变电站运行人员加有效的技能培训手段.仿真变电站的分类仿此变电站是利用计算机模拟变电站的生产过程，可正确反映变电站的实时工况、倒闸操作过程与各类异样和事故观望-它依据变电站电力设备实物、一次改备和二次设备接线图进行设计，具书1其实变电站的运行功能.目前变电站仿真系统的模式有带盘台的模式（采纳物理屏盘）和纯软件模式（采纳图像解盘）两种.仿真变电站按仿口模式还可分为硬仿真变电站和软仿真变电站。硬仿真变电站采纳带盘台的模式，主控室是实际变电站主控室的双制品，有大埴的域

3、件设符，占用空间大、工程造价高、维护工作量大,但比较形筑n观、现场惚强、培训效果好,而软仿直变电站采纳纯软件模式，采纳计算机的图形图像与多媒体技术将变电站主控室和一次设备呈现在计算机显示器上，全部操作部在计徵机屏布上完成，此系统占用空间小、工程造价低、运行费用低、维护工作量小，但直观性较空、现场也不够强.福建电力培训中心有一机三模（、与两站联合）陵仿真变电站和一机四模（、）软仿真变电站,其中、站正在开发设计中.从主接线来存,本仿真变电站的主接线统合了全省各个电乐等级变电站的主接线方式.主变、理线、城路所配备第电赞护与自动装置、中心信号、光字柳系统、仪表测显系统、所用电与自流系统等均按目前国内标

4、准，大型典型变电站设计,继电器面板期画了正常运行信号，小故连锁信号齐全，井能实时反应。仿真变电站的组成与操作方法、硬仿真变电站组成帔仿文变电站采纳带盘台的仿真模式，整个系统由主计算机、教练员计算机、学员计算机、多媒体机、仿直屏等硬件部分和软件部分组成，主计算双限制整个仿真机的运行，教练员计算机可设前各种运行方式与各种类型故障，仿/i屏、学员计算机与多媒体机结合起来可进行设法巡察、倒闸操作与出故处理。本培训中心硬仿真变电站能实现一机三模,即在向一套硬件中，建立套仿式变电站模型，煤拟、两个变电站可分别独立.运行，也可关联运行，站主控室内仿口屏台为变电站限制伐衣屏、雏电爱护解、中心信号屏、且流屏，采

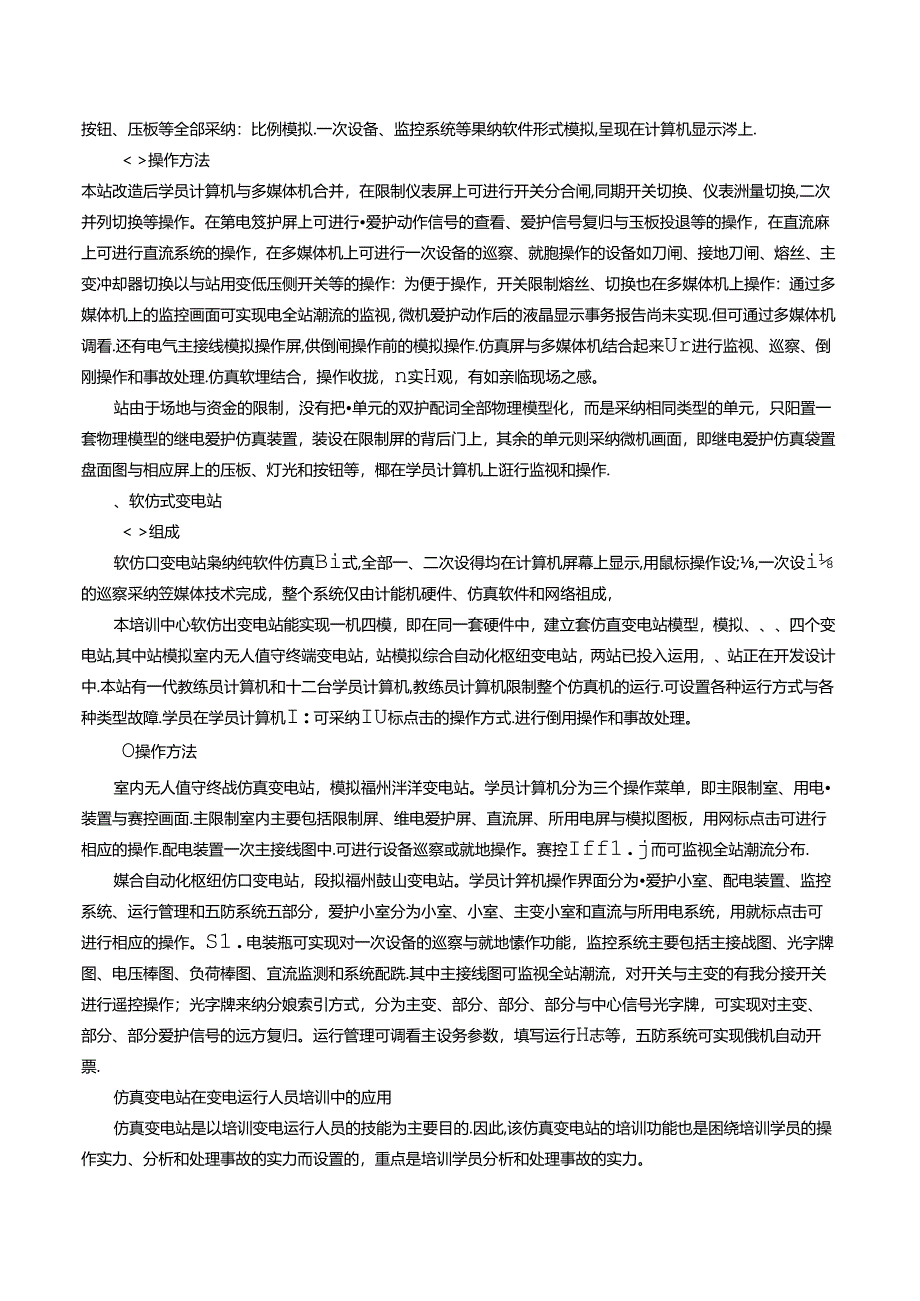

5、纳与实际变电站完全一样的硬盘台按仿真，各种麻台上的元件如表计、信号灯、光字牌、限制开关、切换开关、按钮、压板等全郃采纳：比例模拟.一次设备、监控系统等果纳软件形式模拟,呈现在计算机显示涔上.操作方法本站改造后学员计算机与多媒体机合并，在限制仪表屏上可进行开关分合闸,同期开关切换、仪表洲量切换,二次并列切换等操作。在第电笈护屏上可进行爱护动作信号的查看、爱护信号复归与玉板投退等的操作，在直流麻上可进行直流系统的操作，在多媒体机上可进行一次设备的巡察、就胞操作的设备如刀闸、接地刀闸、熔丝、主变冲却器切换以与站用变低压侧开关等的操作：为便于操作，开关限制熔丝、切换也在多媒体机上操作：通过多媒体机上的

6、监控画面可实现电全站潮流的监视，微机爱护动作后的液晶显示事务报告尚未实现.但可通过多媒体机调看.还有电气主接线模拟操作屏,供倒闸操作前的模拟操作.仿真屏与多媒体机结合起来Ur进行监视、巡察、倒刚操作和事故处理.仿真软埋结合，操作收拢，n实H观，有如亲临现场之感。站由于场地与资金的限制，没有把单元的双护配词全部物理模型化，而是采纳相同类型的单元，只阳置一套物理模型的继电爱护仿真装置，装设在限制屏的背后门上，其余的单元则采纳微机画面，即继电爱护仿真袋置盘面图与相应屏上的压板、灯光和按钮等，椰在学员计算机上诳行监视和操作.、软仿式变电站组成软仿口变电站枭纳纯软件仿真Bi式,全部一、二次设得均在计算机

7、屏幕上显示,用鼠标操作设;,一次设i的巡察采纳笠媒体技术完成，整个系统仅由计能机硬件、仿真软件和网络祖成，本培训中心软仿出变电站能实现一机四模，即在同一套硬件中，建立套仿直变电站模型，模拟、四个变电站,其中站模拟室内无人值守终端变电站，站模拟综合自动化枢纽变电站，两站已投入运用，、站正在开发设计中.本站有一代教练员计算机和十二台学员计算机,教练员计算机限制整个仿真机的运行.可设置各种运行方式与各种类型故障.学员在学员计算机I:可采纳IU标点击的操作方式.进行倒用操作和事故处理。O操作方法室内无人值守终战仿真变电站，模拟福州泮洋变电站。学员计算机分为三个操作菜单，即主限制室、用电装置与赛控画面.

8、主限制室内主要包括限制屏、维电爱护屏、直流屏、所用电屏与模拟图板，用网标点击可进行相应的操作.配电装置一次主接线图中.可进行设备巡察或就地操作。赛控Iff1.j而可监视全站潮流分布.媒合自动化枢纽仿口变电站，段拟福州鼓山变电站。学员计笄机操作界面分为爱护小室、配电装置、监控系统、运行管理和五防系统五部分，爱护小室分为小室、小室、主变小室和直流与所用电系统，用就标点击可进行相应的操作。S1.电装瓶可实现对一次设备的巡察与就地愫作功能，监控系统主要包括主接战图、光字牌图、电压棒图、负荷棒图、宜流监测和系统配跣.其中主接线图可监视全站潮流，对开关与主变的有我分接开关进行遥控操作；光字牌来纳分娘索引方

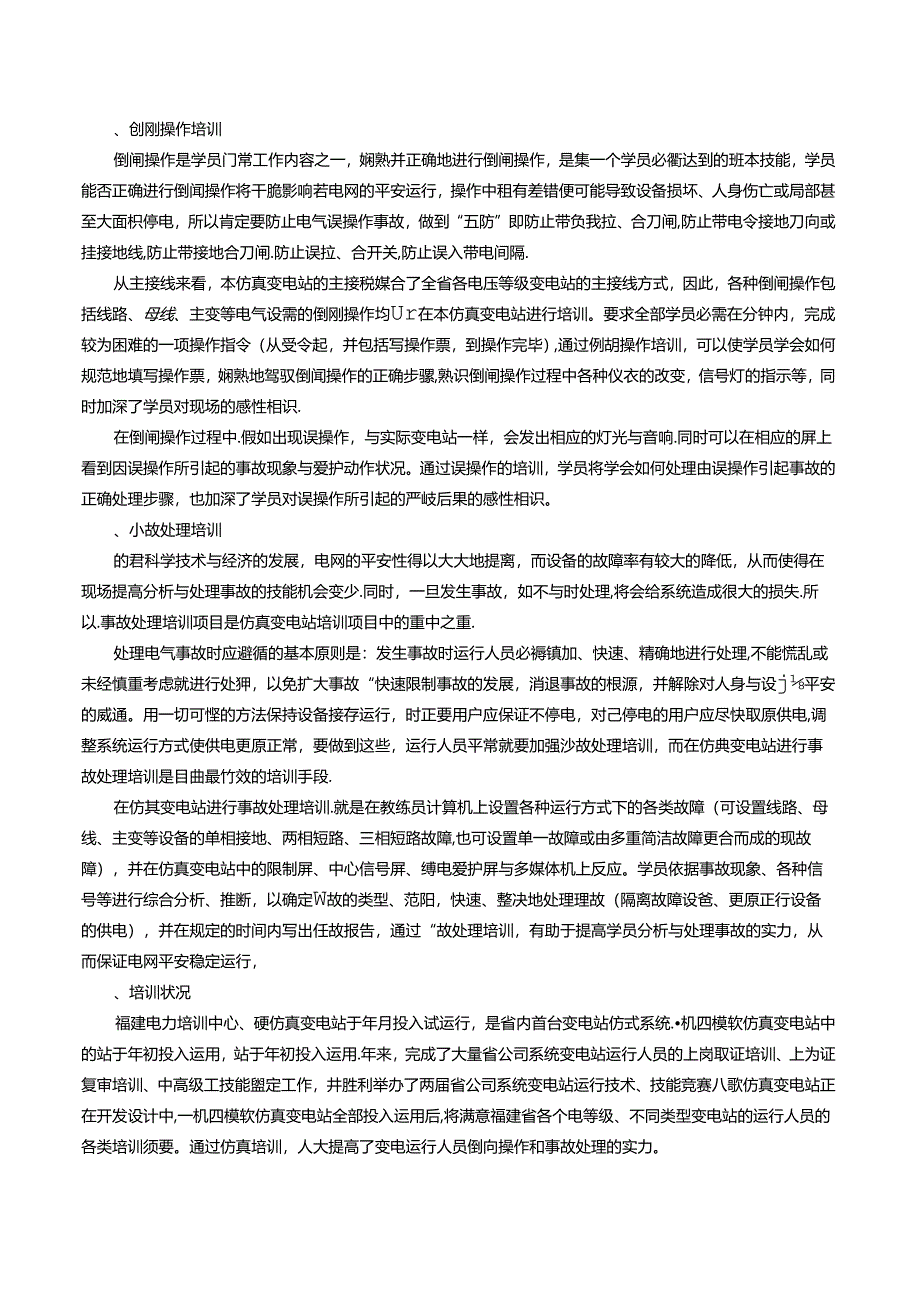

9、式，分为主变、部分、部分、部分与中心信号光字牌，可实现对主变、部分、部分爱护信号的远方复归。运行管理可调看主设务参数，填写运行H志等，五防系统可实现俄机自动开票.仿真变电站在变电运行人员培训中的应用仿真变电站是以培训变电运行人员的技能为主要目的.因此,该仿真变电站的培训功能也是困绕培训学员的操作实力、分析和处理事故的实力而设置的，重点是培训学员分析和处理事故的实力。、创刚操作培训倒闸操作是学员门常工作内容之一，娴熟并正确地进行倒闸操作，是集一个学员必衢达到的班本技能，学员能否正确进行倒闻操作将干脆影响若电网的平安运行，操作中租有差错便可能导致设备损坏、人身伤亡或局部甚至大面枳停电，所以肯定要防

10、止电气误操作事故，做到“五防”即防止带负我拉、合刀闸,防止带电令接地刀向或挂接地线,防止带接地合刀闸.防止误拉、合开关,防止误入带电间隔.从主接线来看，本仿真变电站的主接税媒合了全省各电压等级变电站的主接线方式，因此，各种倒闸操作包括线路、母线、主变等电气设需的倒刚操作均Ur在本仿真变电站进行培训。要求全部学员必需在分钟内，完成较为困难的一项操作指令（从受令起，并包括写操作票，到操作完毕）,通过例胡操作培训，可以使学员学会如何规范地填写操作票，娴熟地驾驭倒闻操作的正确步骡,熟识倒闸操作过程中各种仪衣的改变，信号灯的指示等，同时加深了学员对现场的感性相识.在倒闸操作过程中.假如出现误操作，与实际

11、变电站一样，会发出相应的灯光与音响.同时可以在相应的屏上看到因误操作所引起的事故现象与爱护动作状况。通过误操作的培训，学员将学会如何处理由误操作引起事故的正确处理步骤，也加深了学员对误操作所引起的严岐后果的感性相识。、小故处理培训的君科学技术与经济的发展，电网的平安性得以大大地提离，而设备的故障率有较大的降低，从而使得在现场提高分析与处理事故的技能机会变少.同时，一旦发生事故，如不与时处理,将会给系统造成很大的损失.所以.事故处理培训项目是仿真变电站培训项目中的重中之重.处理电气事故时应避循的基本原则是：发生事故时运行人员必褥镇加、快速、精确地进行处理,不能慌乱或未经慎重考虑就进行处狎，以免扩

12、大事故“快速限制事故的发展，消退事故的根源，并解除对人身与设j平安的威通。用一切可悭的方法保持设备接存运行，时正要用户应保证不停电，对己停电的用户应尽快取原供电,调整系统运行方式使供电更原正常，要做到这些，运行人员平常就要加强沙故处理培训，而在仿典变电站进行事故处理培训是目曲最竹效的培训手段.在仿其变电站进行事故处理培训.就是在教练员计算机上设置各种运行方式下的各类故障（可设置线路、母线、主变等设备的单相接地、两相短路、三相短路故障,也可设置单一故障或由多重简洁故障更合而成的现故障），并在仿真变电站中的限制屏、中心信号屏、缚电爱护屏与多媒体机上反应。学员依据事故现象、各种信号等进行综合分析、推

13、断，以确定W故的类型、范阳，快速、整决地处理理故（隔离故障设爸、更原正行设备的供电），并在规定的时间内写出任故报告，通过“故处理培训，有助于提高学员分析与处理事故的实力，从而保证电网平安稳定运行，、培训状况福建电力培训中心、硬仿真变电站于年月投入试运行，是省内首台变电站仿式系统.机四模软仿真变电站中的站于年初投入运用，站于年初投入运用.年来，完成了大量省公司系统变电站运行人员的上岗取证培训、上为证复审培训、中高级工技能盥定工作，井胜利举办了两届省公司系统变电站运行技术、技能竞赛八歌仿真变电站正在开发设计中,一机四模软仿真变电站全部投入运用后,将满意福建省各个电等级、不同类型变电站的运行人员的各类培训须要。通过仿真培训，人大提高了变电运行人员倒向操作和事故处理的实力。五、结束语本仿立变电站可开展变电站运行人员的上为取证培训、上岗证复审培训、职业技能鉴定、技能贪羽.仿真变电站可进行如现场一样的各种设备巡察,倒闸操作，演习各类事故现能与亭故处理,通过仿式培训.使变电运行人员在很短的时间内积累了丰富的运行阅历起到了见效快,效果好的作用。此种培训方法是其它任何培训方法无法普代的。本仿真变电站不断进行技术改进，为变电运行人员供应了符合现场实际，功能齐全的培训与职业技能签定基地，为福建电网佬定运行供应了不行预见的平安保障，（作者单位：福建电力培训中心）
