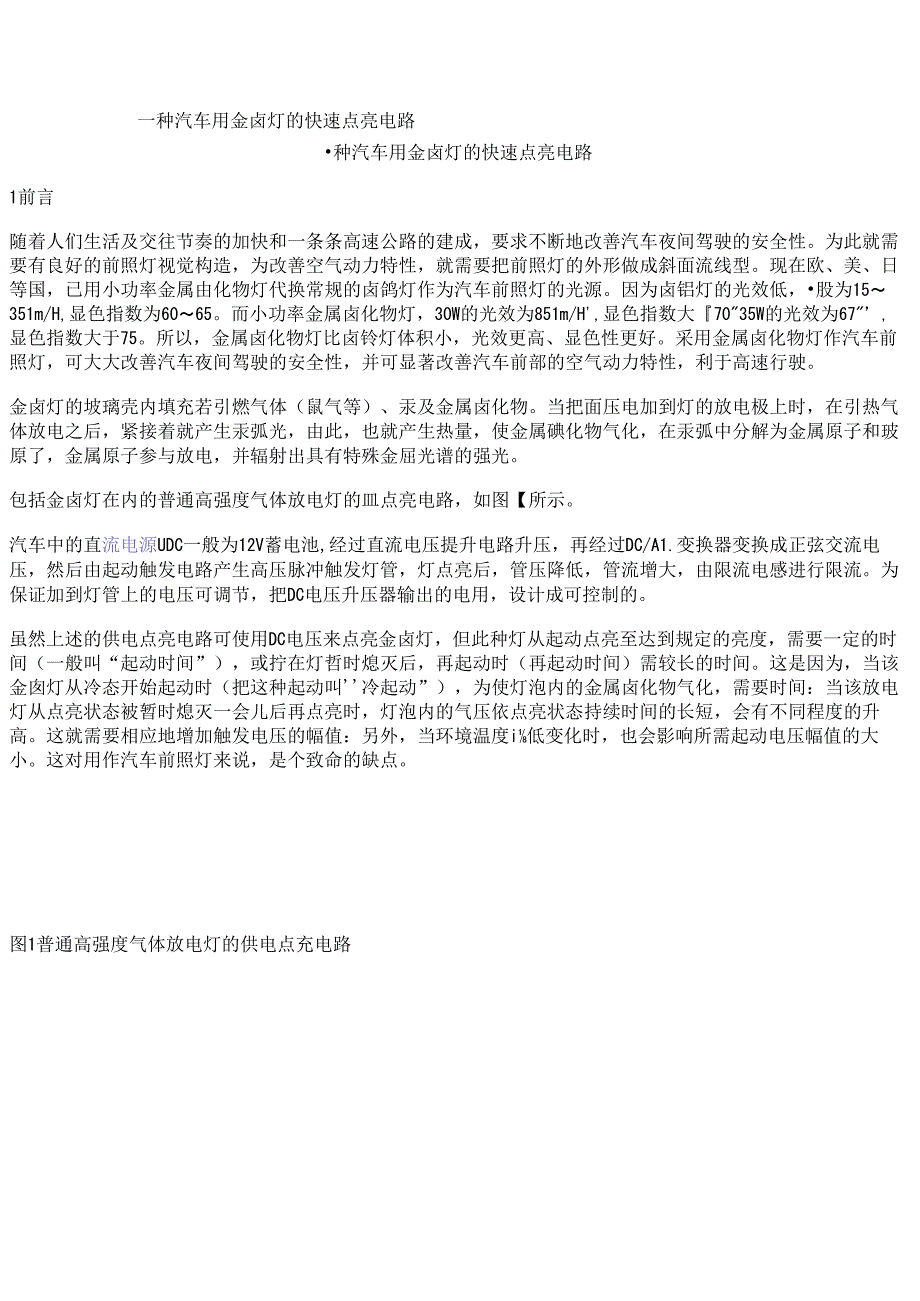

1、一种汽车用金卤灯的快速点亮电路种汽车用金卤灯的快速点亮电路1前言随着人们生活及交往节奏的加快和一条条高速公路的建成，要求不断地改善汽车夜间驾驶的安全性。为此就需要有良好的前照灯视觉构造，为改善空气动力特性，就需要把前照灯的外形做成斜面流线型。现在欧、美、日等国，已用小功率金属由化物灯代换常规的卤鸽灯作为汽车前照灯的光源。因为卤铝灯的光效低，股为15351mH,显色指数为6065。而小功率金属卤化物灯，30W的光效为851mH,显色指数大7035W的光效为67,显色指数大于75。所以，金属卤化物灯比卤铃灯体积小，光效更高、显色性更好。采用金属卤化物灯作汽车前照灯，可大大改善汽车夜间驾驶的安全性，

2、并可显著改善汽车前部的空气动力特性，利于高速行驶。金卤灯的坡璃壳内填充若引燃气体（鼠气等）、汞及金属卤化物。当把面压电加到灯的放电极上时，在引热气体放电之后，紧接着就产生汞弧光，由此，也就产生热量，使金属碘化物气化，在汞弧中分解为金属原子和玻原了，金属原子参与放电，并辐射出具有特殊金屈光谱的强光。包括金卤灯在内的普通高强度气体放电灯的皿点亮电路，如图【所示。汽车中的直流电源UDC一般为12V蓄电池,经过直流电压提升电路升压，再经过DC/A1.变换器变换成正弦交流电压，然后由起动触发电路产生高压脉冲触发灯管，灯点亮后，管压降低，管流增大，由限流电感进行限流。为保证加到灯管上的电压可调节，把DC电

3、压升压器输出的电用，设计成可控制的。虽然上述的供电点亮电路可使用DC电压来点亮金卤灯，但此种灯从起动点亮至达到规定的亮度，需要一定的时间（一般叫“起动时间”），或拧在灯哲时熄灭后，再起动时（再起动时间）需较长的时间。这是因为，当该金囱灯从冷态开始起动时（把这种起动叫冷起动”），为使灯泡内的金属卤化物气化，需要时间：当该放电灯从点亮状态被暂时熄灭一会儿后再点亮时，灯泡内的气压依点亮状态持续时间的长短，会有不同程度的升高。这就需要相应地增加触发电压的幅值：另外，当环境温度i低变化时，也会影响所需起动电压幅值的大小。这对用作汽车前照灯来说，是个致命的缺点。图1普通高强度气体放电灯的供电点充电路图2快

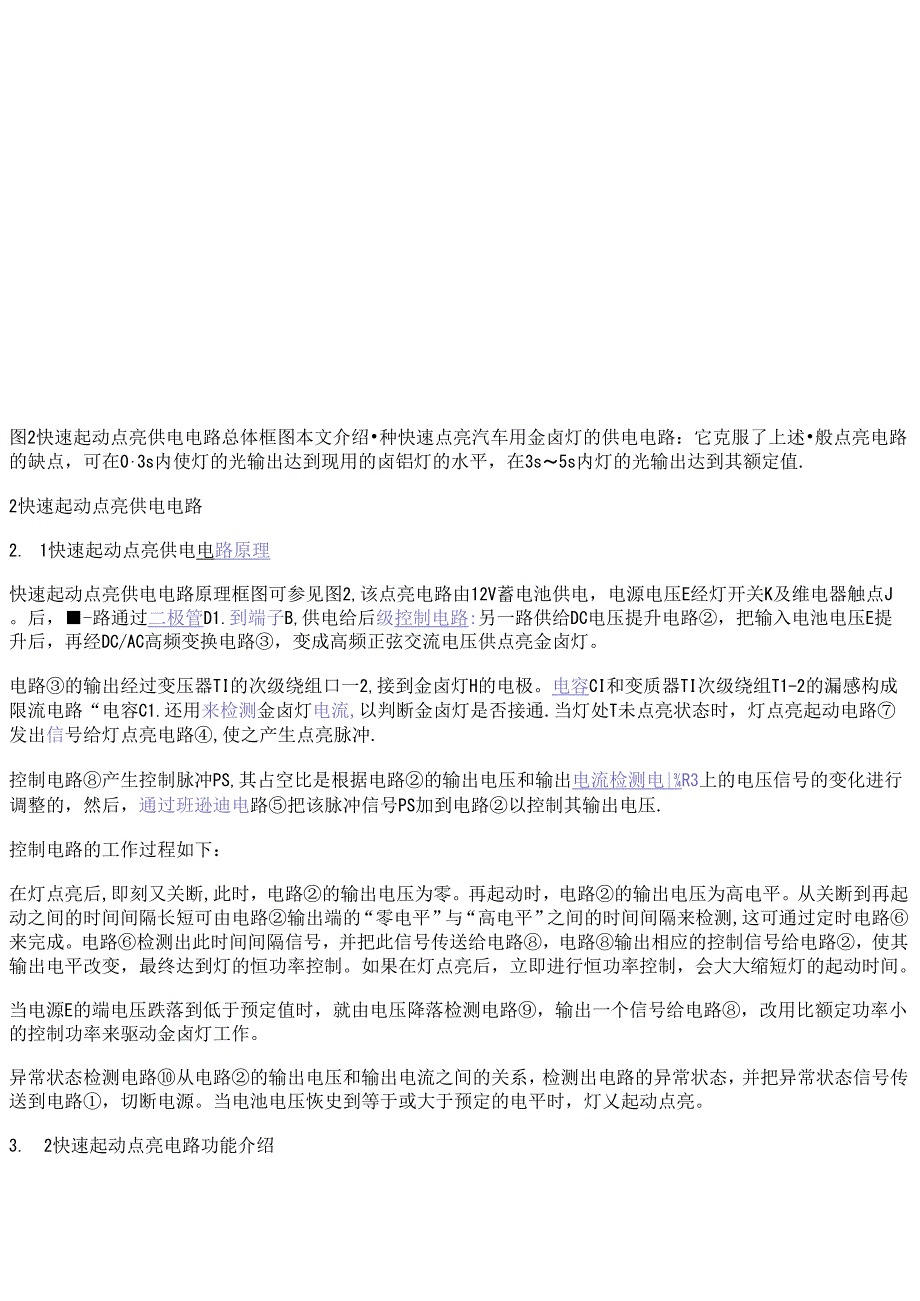

4、速起动点亮供电电路总体框图本文介绍种快速点亮汽车用金卤灯的供电电路：它克服了上述般点亮电路的缺点，可在03s内使灯的光输出达到现用的卤铝灯的水平，在3s5s内灯的光输出达到其额定值.2快速起动点亮供电电路2. 1快速起动点亮供电电路原理快速起动点亮供电电路原理框图可参见图2,该点亮电路由12V蓄电池供电，电源电压E经灯开关K及维电器触点J。后，-路通过二极管D1.到端子B,供电给后级控制电路:另一路供给DC电压提升电路，把输入电池电压E提升后，再经DC/AC高频变换电路，变成高频正弦交流电压供点亮金卤灯。电路的输出经过变压器TI的次级绕组口一2,接到金卤灯H的电极。电容CI和变质器TI次级绕组

5、T1-2的漏感构成限流电路“电容C1.还用来检测金卤灯电流,以判断金卤灯是否接通.当灯处T未点亮状态时，灯点亮起动电路发出信号给灯点亮电路,使之产生点亮脉冲.控制电路产生控制脉冲PS,其占空比是根据电路的输出电压和输出电流检测电R3上的电压信号的变化进行调整的，然后，通过班逊迪电路把该脉冲信号PS加到电路以控制其输出电压.控制电路的工作过程如下：在灯点亮后,即刻又关断,此时，电路的输出电压为零。再起动时，电路的输出电压为高电平。从关断到再起动之间的时间间隔长短可由电路输出端的“零电平”与“高电平”之间的时间间隔来检测,这可通过定时电路来完成。电路检测出此时间间隔信号，并把此信号传送给电路，电路

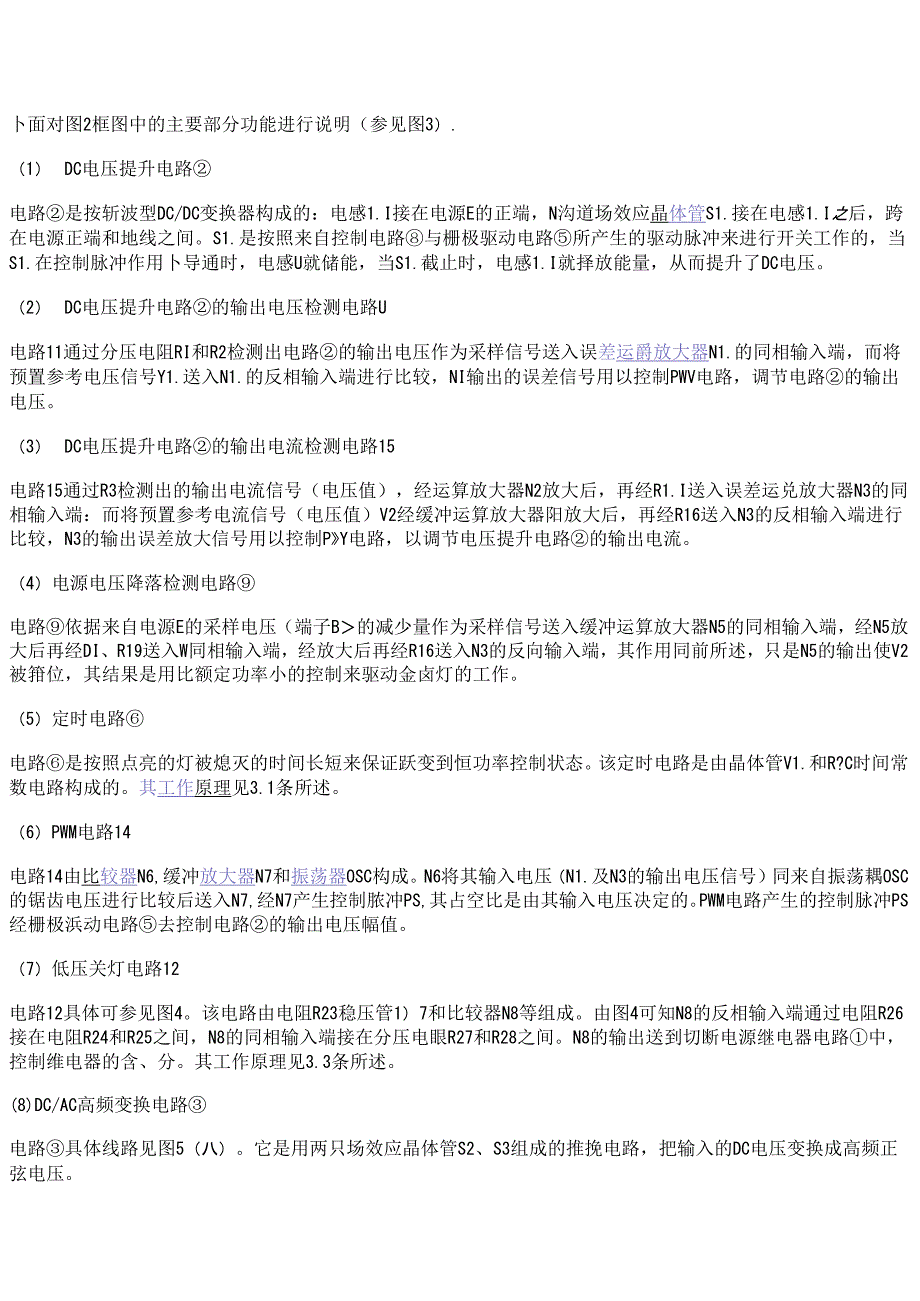

6、输出相应的控制信号给电路，使其输出电平改变，最终达到灯的恒功率控制。如果在灯点亮后，立即进行恒功率控制，会大大缩短灯的起动时间。当电源E的端电压跌落到低于预定值时，就由电压降落检测电路，输出一个信号给电路，改用比额定功率小的控制功率来驱动金卤灯工作。异常状态检测电路从电路的输出电压和输出电流之间的关系，检测出电路的异常状态，并把异常状态信号传送到电路，切断电源。当电池电压恢史到等于或大于预定的电平时，灯乂起动点亮。3. 2快速起动点亮电路功能介绍卜面对图2框图中的主要部分功能进行说明（参见图3）.（1） DC电压提升电路电路是按斩波型DC/DC变换器构成的：电感1.I接在电源E的正端，N沟道场

7、效应晶体管S1.接在电感1.I之后，跨在电源正端和地线之间。S1.是按照来自控制电路与栅极驱动电路所产生的驱动脉冲来进行开关工作的，当S1.在控制脉冲作用卜导通时，电感U就储能，当S1.截止时，电感1.I就择放能量，从而提升了DC电压。（2） DC电压提升电路的输出电压检测电路U电路11通过分压电阻RI和R2检测出电路的输出电压作为采样信号送入误差运爵放大器N1.的同相输入端，而将预置参考电压信号Y1.送入N1.的反相输入端进行比较，NI输出的误差信号用以控制PWV电路，调节电路的输出电压。（3） DC电压提升电路的输出电流检测电路15电路15通过R3检测出的输出电流信号（电压值），经运算放大

8、器N2放大后，再经R1.I送入误差运兑放大器N3的同相输入端：而将预置参考电流信号（电压值）V2经缓冲运算放大器阳放大后，再经R16送入N3的反相输入端进行比较，N3的输出误差放大信号用以控制PY电路，以调节电压提升电路的输出电流。（4）电源电压降落检测电路电路依据来自电源E的采样电压（端子B的减少量作为采样信号送入缓冲运算放大器N5的同相输入端，经N5放大后再经DI、R19送入W同相输入端，经放大后再经R16送入N3的反向输入端，其作用同前所述，只是N5的输出使V2被箝位，其结果是用比额定功率小的控制来驱动金卤灯的工作。（5）定时电路电路是按照点亮的灯被熄灭的时间长短来保证跃变到恒功率控制状

9、态。该定时电路是由晶体管V1.和R?C时间常数电路构成的。其工作原理见3.1条所述。（6）PWM电路14电路14由比较器N6,缓冲放大器N7和振荡器OSC构成。N6将其输入电压（N1.及N3的输出电压信号）同来自振荡耦OSC的锯齿电压进行比较后送入N7,经N7产生控制脓冲PS,其占空比是由其输入电压决定的。PWM电路产生的控制脉冲PS经栅极浜动电路去控制电路的输出电压幅值。（7）低压关灯电路12电路12具体可参见图4。该电路由电阻R23稳压管1）7和比较器N8等组成。由图4可知N8的反相输入端通过电阻R26接在电阻R24和R25之间，N8的同相输入端接在分压电眼R27和R28之间。N8的输出送

10、到切断电源继电器电路中，控制维电器的含、分。其工作原理见3.3条所述。(8)DC/AC高频变换电路电路具体线路见图5（八）。它是用两只场效应晶体管S2、S3组成的推挽电路，把输入的DC电压变换成高频正弦电压。图中R31、R32作为输出电流枪测电阻，电容C4、C5、槎中二极管D8和D9的作用是抑制浪涌电压。恒流二极管DIO和D1.1.对S2和S3产生恒定的偏置电压，控制开关品体管的定时工作。以此来减小开关损耗。图3图2中方框的进一步说明图4低压关灯电路原理图5DC/AC高频变换电路（八）电路原理图(b)电路工作波形图6金卤灯点亮电路和点亮起动电路S2、S3的控制电压是由反馈绕组T2-3提供的。这

11、样,所产生的正弦电压经次级绕组T2-2输出。图5(b)为该高频变换电路工作时的部分电压波形：上半部分为输入电乐Vin和扼流圈1.2的电压V1.2；下半部分有两种电压，一种是用虚线表示的，为S2或S3的偏近电位VB,另一种是S2或S3的栅班电压YG。加到S2及S3上的偏HiVB是取自扼流圈1.2之后，S2、S3导通时Y1.2的波形是全波整流波形，因此，偏置电位VB波形的波谷就对应于电压Y1.2的波谷。这样该偏置电位VB的短留降落，使S2或S3变成截止状态,阻止了因输入电压Vin的变化导致S2、S3都处于导通状态的情况，从而保证jDC/AC变换的稳定运行.(9)灯的点亮起动电路及点亮电路图6上部分

12、为点亮电路，下部分为点亮起动电路，其工作过程如下：当开关K刚合上，金卤灯尚未点亮前，电路中的电容C1.的端电压是零，晶体管V2截止。因此，品网管SCR2处于导通状态。于是，电路中的电容C9就被电路的输出电压逐渐充电。电容C9的端电压由DI2、R33、R34构成的电路来检测“当电容C9上的端电压上升到使稳压管D12导通时，晶闸管SCR1.被触发导通，电容C9就通过升压变压器T1.的初级绕组T1.-I放电，并在次级绕组门一2中感应出高压脉冲，旌加在电路输出的高频正弦电压上,这种合成的尚压加到金卤灯H的电极HI及H2上,使金卤灯点亮，接着灯电潦给C1.充电到预定电平，使晶体管V2导通，使SCR2关断

13、，C9充电中断，从而就终止了点亮起动脉冲的产生。(10)异常状态检测电路电路对于诸如金卤灯H正常老化，寿命到期，不能发光，或电路输出级开路等异常状态均可检测出。并将此异常状态信号送到电路，使维电器触点Ja断开，并人为地把灯开关K暂时关断，待故障排除后，把电源开关合上,再起动工作。图7系统在三种不同起动状态下主要点的工作曲线（八）DC电压提升电路输出电压VO与时间的关系曲线(b)DC电压提升电路输出电流IO与时间的美系曲线(C)金卤灯管电流I1.与时间的关系曲线(d)金卤灯管管压V1.与时间的关系曲线S)金卤灯输出的光通量？与时间的关系曲线3系统控制过程金面灯快速点亮系统的控制过程分两种情况：第

14、种情况是电路处于正常状态，金卤灯H在灯开关K令上,就开始点亮（把此种情况叫“正常时间”）。第二种情况是电路状态出现异常情况（把此种情况叫“异常时问”）O图7分别为电路的输出电压VO和输出电流10,金卤灯H的灯电流I1.和灯电压V1.,以及灯的光通员?等参量随时间变化的情况，时间轴的原点0,对应于灯开关K刚合上的时刻。图8为电路的输出电压VO和输出电流IO间的关系曲线.3.I正常时间当金卤灯处于冷态时，在开关K刚合上的时刻，定时电路中的电容C3未充电。V1.的基极电位很低，Y1.截止，所以，在电路的输出电流检测电路15（参见图3）中的运放N3的同相输入端上,只加有运放N2的输出电压。而在灯亮起来

15、后，从图7的曲线实线可看出，灯管电压V1.和电路的输出电流IO都很低.这说明运放N2的输出（相应于电路的输出电流10）比来自基准电压产生器电路13的基准电压V2小，这样,N3的输出就是低电平.因此，PWM电路14所产生的控制脉冲PS的占空比,就由电路的输出电压检测电路11中运放N1.的输出电压来决定。控制脉冲PS通过栅极驱动电路加到电路中的SI的门栅极。电路的输出电压检测电路11中的基准电压V1.这样来设定：使得电路的输出电压VO变高（大约为正常状态输出电压的2.53倍），图8中曲线上的点a,就表示了金卤灯刚点亮后，电路的输出电用VO为最大值。图8中的曲线a-b段（从点a到点b）,电路的输，型&1（）是逐渐增加的而输出电压Yo近似为常数,这是电路在输出电压检测电路11的控制下工作的情况。晶若电容C3被逐渐充电,V1.的基极电位增加使Y1.导通，运放N3的同相输入端上的电位也增加。设这时的充电时间常数为1=C1,当该电位达到的电平与基准电压V2相当时，PWM电路输出的控制脉冲PS的占空比就由运放N3的输出来决定。即就是说，当控制脉冲盘的占空比多者运放N3的输出电压的增加而下降时，一直保持在最大值的电路的输出电压Vo也逐渐下降.1.从图8曲线上的点b经过电路的输出电流IO的峰值
