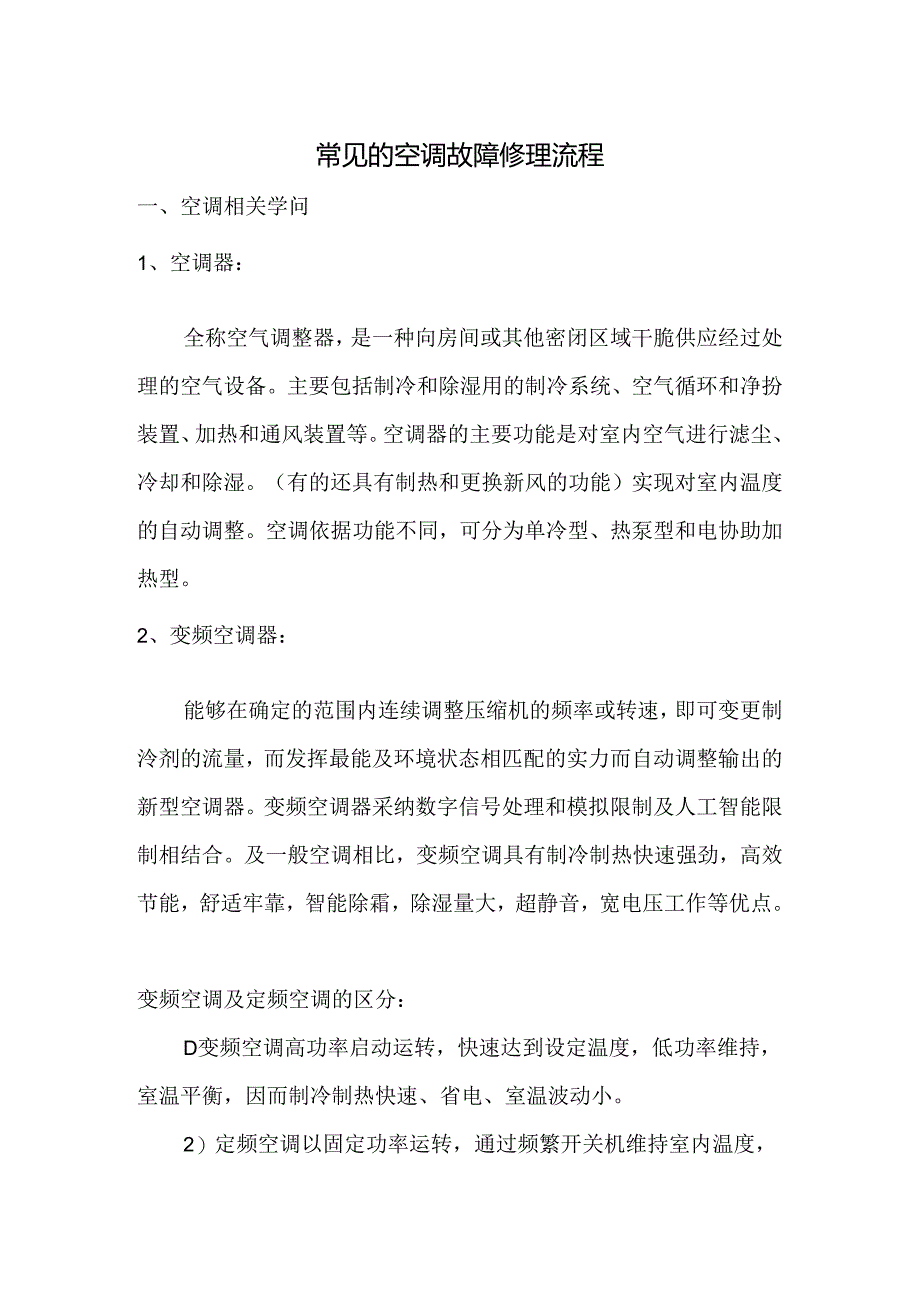

1、常见的空调故障修理流程一、空调相关学问1、空调器：全称空气调整器，是一种向房间或其他密闭区域干脆供应经过处理的空气设备。主要包括制冷和除湿用的制冷系统、空气循环和净扮装置、加热和通风装置等。空调器的主要功能是对室内空气进行滤尘、冷却和除湿。（有的还具有制热和更换新风的功能）实现对室内温度的自动调整。空调依据功能不同，可分为单冷型、热泵型和电协助加热型。2、变频空调器：能够在确定的范围内连续调整压缩机的频率或转速，即可变更制泠剂的流量，而发挥最能及环境状态相匹配的实力而自动调整输出的新型空调器。变频空调器采纳数字信号处理和模拟限制及人工智能限制相结合。及一般空调相比，变频空调具有制冷制热快速强劲

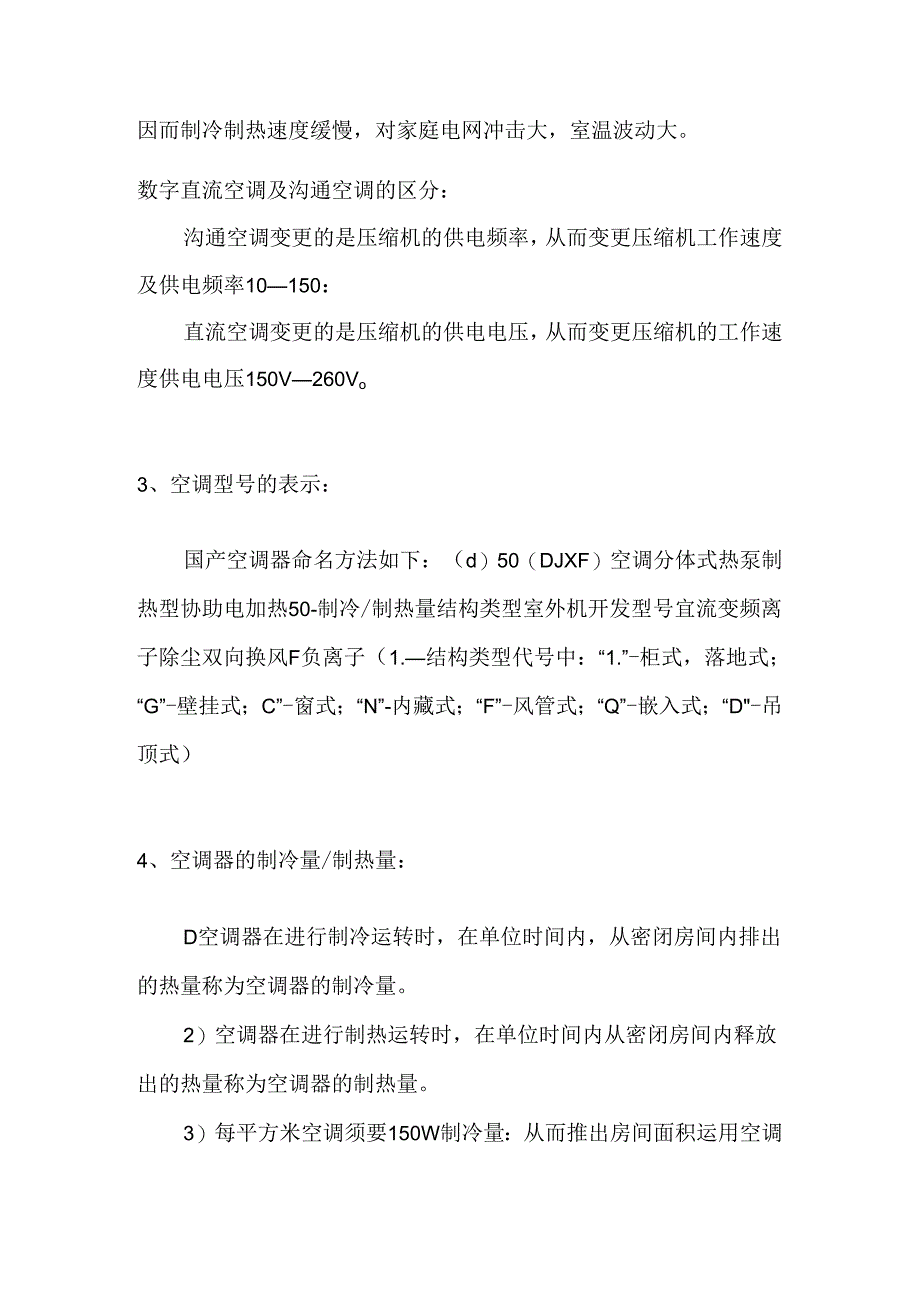

2、，高效节能，舒适牢靠，智能除霜，除湿量大，超静音，宽电压工作等优点。变频空调及定频空调的区分：D变频空调高功率启动运转，快速达到设定温度，低功率维持，室温平衡，因而制冷制热快速、省电、室温波动小。2）定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。数字直流空调及沟通空调的区分：沟通空调变更的是压缩机的供电频率，从而变更压缩机工作速度及供电频率10150：直流空调变更的是压缩机的供电电压，从而变更压缩机的工作速度供电电压150V260Vo3、空调型号的表示：国产空调器命名方法如下：（d）50（DJXF）空调分体式热泵制热型协助电加热50-制

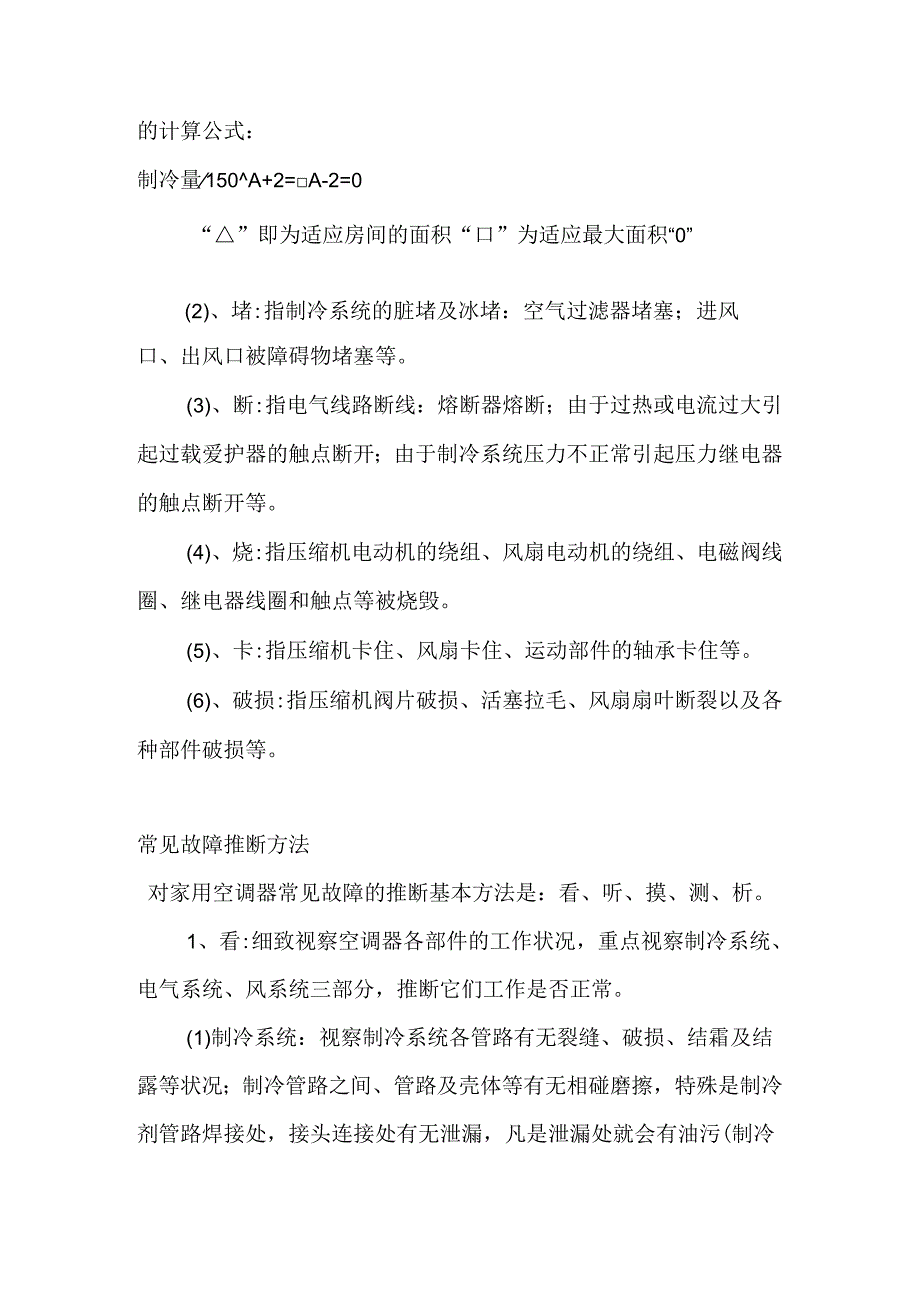

3、冷/制热量结构类型室外机开发型号宜流变频离子除尘双向换风F负离子（1.结构类型代号中：“1.”-柜式，落地式；“G”-壁挂式；C”-窗式；“N”-内藏式；“F”-风管式；“Q”-嵌入式；“D-吊顶式）4、空调器的制冷量/制热量：D空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量。2）空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。3）每平方米空调须要150W制冷量：从而推出房间面积运用空调的计算公式：制冷量150A+2=A-2=0“”即为适应房间的面积“口”为适应最大面积“0”(2)、堵:指制冷系统的脏堵及冰堵：空气过滤器堵塞；进风

4、口、出风口被障碍物堵塞等。(3)、断:指电气线路断线：熔断器熔断；由于过热或电流过大引起过载爱护器的触点断开；由于制冷系统压力不正常引起压力继电器的触点断开等。(4)、烧:指压缩机电动机的绕组、风扇电动机的绕组、电磁阀线圈、继电器线圈和触点等被烧毁。(5)、卡:指压缩机卡住、风扇卡住、运动部件的轴承卡住等。(6)、破损:指压缩机阀片破损、活塞拉毛、风扇扇叶断裂以及各种部件破损等。常见故障推断方法对家用空调器常见故障的推断基本方法是：看、听、摸、测、析。1、看:细致视察空调器各部件的工作状况，重点视察制冷系统、电气系统、风系统三部分，推断它们工作是否正常。(1)制冷系统：视察制冷系统各管路有无裂

5、缝、破损、结霜及结露等状况；制冷管路之间、管路及壳体等有无相碰磨擦，特殊是制冷剂管路焊接处，接头连接处有无泄漏，凡是泄漏处就会有油污(制冷系统中有确定量的冷冻机油)，也可用干净的软布、软纸擦拭管路焊接处及接头连接处，视察有无油污，以推断是否出现泄漏。(2)电气系统：视察电气系统熔丝是否熔断，电气导线的绝缘是否完整无损，电路板有无断裂，连接处有无松脱等。特殊是电气连接是否接触良好，接线螺丝、插接件极易松脱造成接触不良。(3)通风系统：视察空气过滤网、热交换器盘管和翅片是否积尘过多；进风口、出风口是否畅通；风机及扇叶运转是否正常;风力大小是否正常等。2、听:通电开机细听空调龈压缩机运转声音是否正常

6、，有无异样声音，风扇运转有无杂音，噪音是否过大等。空调器在运行中，正常状况下振动稍微、噪声较小，般在50以下。假如振动和噪声过大，可能缘由有：(I)安装不当。如支架尺寸及机组不符、固定不紧或未加减振橡胶、泡沫塑料垫等，均可使空调器在运转时振动加剧、噪声变大。尤其在刚启动和停机时表现得最为显著。(2)压缩机不正常振动。底座安装不良，支脚不水平，防震橡胶或防震弹簧安装不良或防震效果不佳等。假如压缩机内部发生故障，如阀片裂开、液击等也会发出异样声音。(3)风扇碰击。风扇叶片安装不良或变形会引起碰撒声。风扇可能及壁壳、底盘相碰，风扇的轴心窜动，叶片失去平衡也会发出撞击声；假如风扇内有异物，叶片及之相碰

7、也会发生撞击声。3、摸：用手摸空调器有关部位感受其冷热、振颤等状况，有助于推断故障性质及部位。正常状况下，冷凝器的温度是自上而卜渐渐卜降，卜.部的温度稍高于环境温度。若整个冷凝器不热或上部稍有温热，或虽较热但上下相邻两根管道温度有明显差异，则均属不正常。蒸发器在正常状况下，将蘸有水的手指放在蒸发器表面，会有冰冷粘住的感觉。干燥器、出口处毛细管在正常状况卜应有温热感（比环境温度稍高，及冷凝器末段管道温度基本相同），如感到比环境温度低或表面有露珠凝聚及毛细管各段有温差等均不正常。距压缩机200处的吸气管，在正常状况1.其温度应及环境温度差不多。4、测：为了精确推断故障的性质及部位，常常要用仪器、仪

8、表检查测量空调器的性能参数和状态。如用检漏仪检查有无制冷剂泄漏；用万用表测量电源电压、各接线端对地电流及运转电流是否符合要求，由电脑限制的空调器，还应测量各限制点的电位是否正常等。5、析:经过上述几种检杳手段所获得的结果，大多只能反映某种局部状态。空调器各部分之间是彼此联系、相互影响的，一种故障现象可能有多种缘由，而一种缘由也可能产生多种故障。因此，对局部因素要进行综合比较分析，从而全面精确地判定故障的性质及部位第一节空调器常用检修工具及运用1、压力表制冷剂泄漏是空调器常见故障，为对系统中制冷剂量是否足够进行检测，常用到压力表，压力表是氟利昂制冷系统中常用的检测工具，它的外壳直径从60250,

9、有多种规格，适合空调器制冷系统运用的真空压力表量程为-0.12.5,如图2-33所示，压力表常及三通修理阀配套运用，顺时针旋转三通修理阀旋钮，可使阀孔缩小，顺时针旋转旋钮究竟时，相应配管及室外机组气路切断，逆时针旋转旋钮时，阀孔扩大，相应配管及室外组气路导通，制冷系统及三通修现阀上的压力表始终是导通的，及旋钮的位置无关，通过及三通修理阀开关的协作，可以实现对制冷系统抽真空、充注制冷剂及测试压力等。2、胀管器两根铜管对接时，须要将一根铜管插入另一根铜管中，这时往往须要将被插入铜管的端部的内径胀大，以便另一根铜管能够吻合地插入，只有这样才能使两根铜管焊接坚固，并且不简洁发生泄漏，胀管器的作用就是依

10、据须要对不同规格的铜管进行胀管。胀管时，首先将退火的铜管放入管钳相应的孔径内，铜管伸出夹管钳的长度随管径的不同而有所不同，管径大的铜管，胀管长度应大一点，管径小的铜管，胀管长度则小一点，对于中8的铜管，一般胀管长度为IO左右，拧紧夹管钳两端的螺母，使铜管被坚固地夹紧，插入所需口径的胀管头，顺时针缓缓旋转胀管器的螺杆,胀到所需长度为止，胀管器实物如图2-34,结构如图2-35所示。3、扩口器扩口器用于为铜管扩喇叭口，以便通过配管将分体式空调器室内外机组连接起来，犷口时，先将退火的铜管套上连接螺母，然后将铜管放入夹管钳相应的孔径内，铜管露出夹钳的高度为铜管直径的五分之一，拧紧夹管钳两端的螺母，用扩

11、口顶压器的锥形头压在管口上，顺时针缓慢旋转螺杆，将管口挤压成喇叭口，如图2-35所不：4、割管刀在修理安装空调时，常常须要运用到割管刀切割不同长度和直径的铜管，割管刀有不同的规格，结构如图2-36所示：切割铜管时，须将铜管放到割管刀的两个滚轮之间，顺时针旋转进刀钮，将铜管卡在割刀及滚轮之间，然后边旋转进刀钮，边转绕铜管旋转割管刀，旋转进刀钮时，用力确定要匀称柔软，否则可能会将铜管挤压变形，铜管切断后，还要用绞刀将管口边缘上的毛刺去掉，以防止铜屑进入制冷系统。5、弯管器弯管器是用来变更铜管的形态、将铜管加工成所须要的形态的工具，弯管器有大小多种规格，适合弯制半径小于20的铜管，弯管时，先将己退火

12、的铜管放进弯管器的轮子槽沟内，将夹管钩锁紧,渐渐旋转手柄直到所需的角度为止，如图2-37所示：6、气焊设备空调器的制冷系统多运用铜管，修理时需运用气焊，传统的气焊设备运用氧气及乙焕气混合，点燃后产生高温火焰，现在更多的运用了液化石油气，采纳氧气助燃液化气焊机进行制冷系统管路的焊接，气焊设备主要由气瓶、连接软管及焊枪3个部分组成。7、钳形表钳形表是一种应用非常广泛的测量仪器，足制冷设备电气故障检修中最常用的工具，它可以测量沟通或直流电压、沟通电流、电阻等,实物如图2-38所示:、测量沟通、直流电压先将转换开关转换到沟通电压O或宜流电压档（），并选择大于被测电压的量程，然后把红黑表笔分别插入被测供

13、电插座插孔内，面板显示数字即为被测电压值，沟通电压没有固定的极性，所以钳形表的表笔可以不分正负极运用。测量直流电压时，则应把转换开关旋转到直流电压档（），并留意选择大于被测电压的量程，同时还要弄清晰被测电压的极性，测量时，红表笔接电压正极，黑表笔接电压负极，假如表笔极性接错，钳形表可能会损坏。、测量沟通电流将转换开关旋到沟通电流（）合适量程上，测量时只要将被测电线夹在它的钳形口里，利用电磁感应原理，显示屏就能指示电线中的电流强度。、测量电阻将转换开关旋转到合适的量程上，测量前，将两表笔干脆连通（短接），这时显示屏读数应为OQ并发出鸣叫声，假如显示数字不为OQ，说明钳形表损坏或电力不足，测量时，

14、将表笔接在被测电阻两端，屏幕上显示数字即为被测电阻值。其次节电气限制系统修理案例案例一、可控硅坏、室内机噪音故障现象：关机后，室内风机渐渐转动，开机后发出刺耳噪声。缘由分析：依据用户反映及现象分析，初步推断为室内电机供电故障，检查室内风机供电电压，关机状态下电机上有H）OV电压,关机后室内电机仍缓慢连续运行，室内电机发热使塑料的电机架遇热变形，塑封电机位置偏移，这样则导致贯流风叶要及底盘相碰，发出难听的噪音，而且有一股烧焦的味道。由此判定为风机限制可控硅损坏。解决措施：换主控板。阅历总结：分体挂机室内机风机转速是由可控硅来限制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机时室内风机

15、仍有电压，电机仍会慢转，由于可控硅为单相击穿，电机供电电源非正弦波形，电机运转不平稳，噪音较大。案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。缘由分析：依据用户反映故障现象，通电即发觉室内风机运行，用遥控开机后关机，室内风机仍在运行，初步推断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态卜.电机上有】58V电压输出，因此通电后室内电机就运行，由此判定为风机限制可控硅损坏。解决措施：更换同型号限制器后试机正常。阅历总结：分体挂机室内机风机转速是由可控硅来限制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有

16、电压，室内风机不能关闭。案例三、遥控器接收器坏故障现象：遥控不开机缘由分析：检查遥控器，用遥控器对准一般收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。打开室内机外盖，检查220伏输入电源及】2伏及5伏电压均正常，用手动启动空调，空调能正常启动运转，说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发觉缘由在于限制器接收回路上瓷片电容（10350U）绝缘电阻偏小，只有几kQ,质量好的瓷片电容应当在100OOMQ以上,漏电电流偏大而引起的遥控不接收。解决措施：将103电容干脆剪除或更换显示板后，空调器始终运转正常。阅历总结：造成不接收遥控信号的缘由很多，除上述电容漏电外,无件虚焊也会造成不接收，另外空调运用环境对遥控
