600MPa级热轧带肋高强钢筋技术条件.docx

《600MPa级热轧带肋高强钢筋技术条件.docx》由会员分享，可在线阅读，更多相关《600MPa级热轧带肋高强钢筋技术条件.docx（6页珍藏版）》请在第壹文秘上搜索。

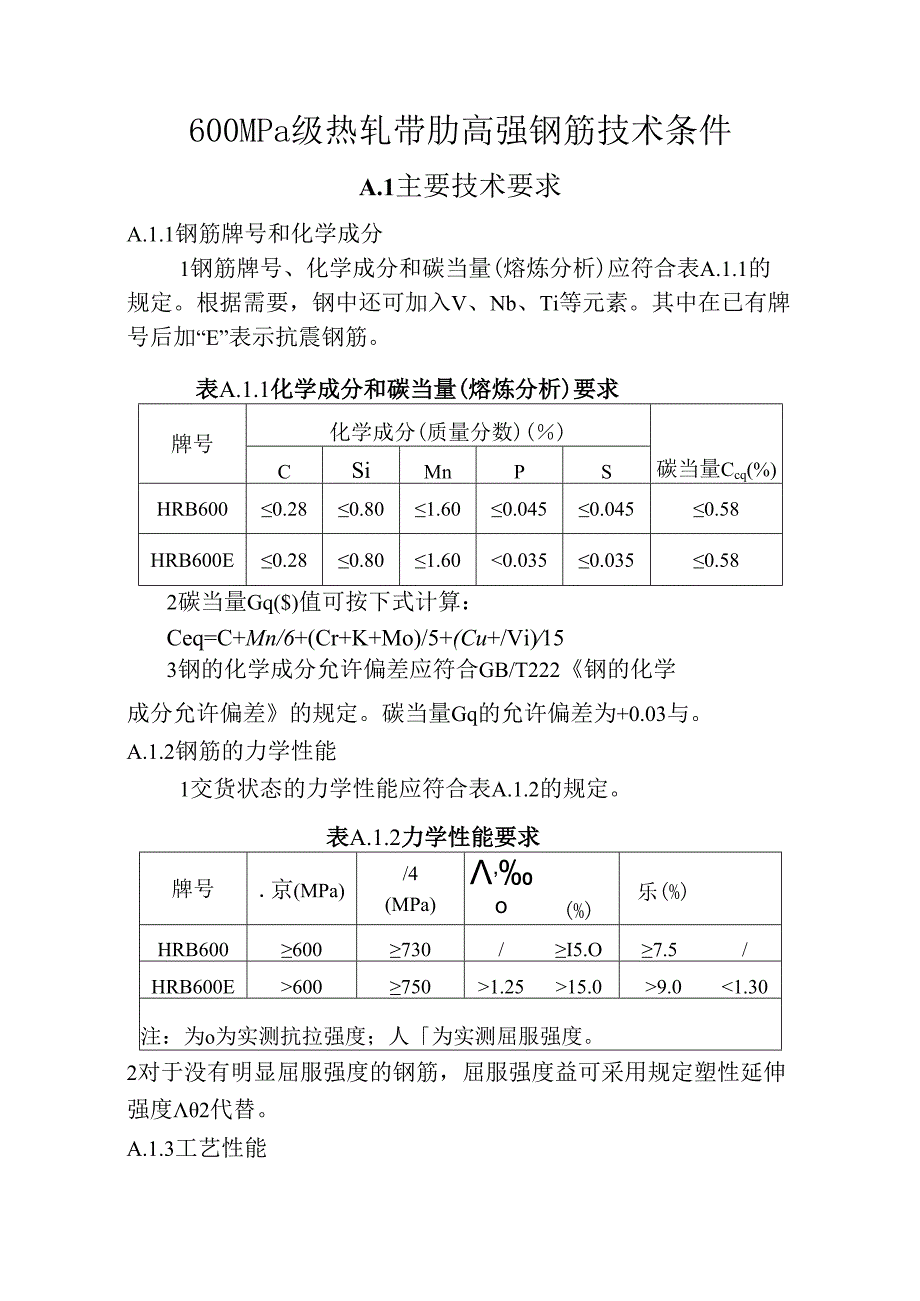

1、600MPa级热轧带肋高强钢筋技术条件A.1主要技术要求A.1.1钢筋牌号和化学成分1钢筋牌号、化学成分和碳当量(熔炼分析)应符合表A.1.1的规定。根据需要，钢中还可加入V、Nb、Ti等元素。其中在已有牌号后加“E”表示抗震钢筋。表A.1.1化学成分和碳当量(熔炼分析)要求牌号化学成分(质量分数)()碳当量Ccq(%)CSiMnPSHRB6000.280.801.600.0450.0450.58HRB600E0.280.801.606007501.2515.09.01.30注：为为实测抗拉强度；人为实测屈服强度。2对于没有明显屈服强度的钢筋，屈服强度益可采用规定塑性延伸强度2代替。A.1.3

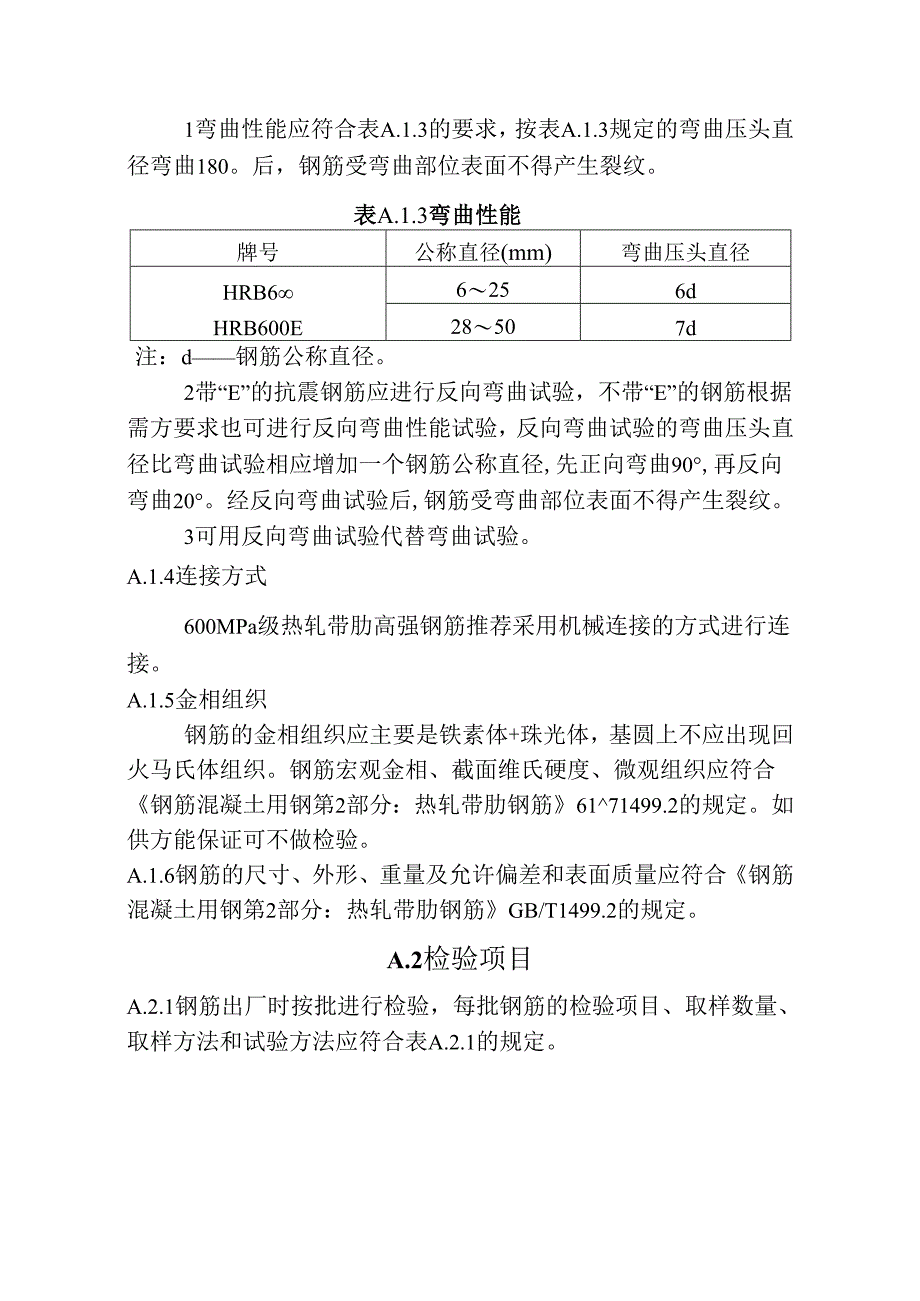

2、工艺性能1弯曲性能应符合表A.1.3的要求，按表A.1.3规定的弯曲压头直径弯曲180。后，钢筋受弯曲部位表面不得产生裂纹。表A.1.3弯曲性能牌号公称直径(mm)弯曲压头直径HRB6HRB600E6256d28507d注：d钢筋公称直径。2带“E”的抗震钢筋应进行反向弯曲试验，不带“E”的钢筋根据需方要求也可进行反向弯曲性能试验，反向弯曲试验的弯曲压头直径比弯曲试验相应增加一个钢筋公称直径,先正向弯曲90,再反向弯曲20。经反向弯曲试验后,钢筋受弯曲部位表面不得产生裂纹。3可用反向弯曲试验代替弯曲试验。A.1.4连接方式600MPa级热轧带肋高强钢筋推荐采用机械连接的方式进行连接。A.1.5

3、金相组织钢筋的金相组织应主要是铁素体+珠光体，基圆上不应出现回火马氏体组织。钢筋宏观金相、截面维氏硬度、微观组织应符合钢筋混凝土用钢第2部分：热轧带肋钢筋6171499.2的规定。如供方能保证可不做检验。A.1.6钢筋的尺寸、外形、重量及允许偏差和表面质量应符合钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T1499.2的规定。A.2检验项目A.2.1钢筋出厂时按批进行检验，每批钢筋的检验项目、取样数量、取样方法和试验方法应符合表A.2.1的规定。表A.2.1钢筋的检验项目、取样数量、取样方法和试验方法序号检验项目取样数量取样方法试验方法1化学成分（熔炼分析）1GB/T20066GB/T4336、

4、GB/T2232拉伸2不同根（盘）钢筋切取GB/T28姒）、附录A.3.13弯曲2不同根（盘）钢筋切取GB/T28900、附录A.3.14反向弯曲2不同根（盘）钢筋切取GB/T28900、附录A.3.5金相组织2不同根（盘）钢筋切取GB/T13298、附录A.1.56疲劳试验GB/T289007连接性能JGJ1078表面逐根（盘）/目视9尺寸逐根（盘）/附录A.1.6IO重量偏差GB/T1499.2附录A.3.3注：对化学成分试验结果有争议时，仲裁试验按GB/T223进行。A.2.2疲劳性能、金相组织、连接性能仅在原料、生产工艺、设备有重大变化及新产品生产时需进行型式试验。型式检验取样方法和试

5、验方法应符合表A.2.2的规定。表A.2.2钢筋型式检验取样方法和试验方法序号检验项目取样数量/个取样方法试验方法I疲劳5不同根（盘）GB/TI性能钢筋切取289(X)2连接12不同根（盘）JGJ107性能钢筋切取A.3试验方法A.3.1拉伸、弯曲、反向弯曲试验1 拉伸、弯曲、反向弯曲试验试样不允许进行车削加工；2计算钢筋强度用截面面积采用公称横截面面积；3反向弯曲试验时，经正向弯曲后的试样，应在100i1.O温度下保温不少于30min,经自然冷却后再反向弯曲。当供方能保证钢筋人工时效后的反弯性能时，正向弯曲后的试样亦可在室温下直接进行反向弯曲。A.3.2尺寸测量1带肋钢筋内径的测量应精确到0

6、.1mm：2 带肋钢筋纵肋、横助高度的测量采用测量同一截面两侧纵肋、横肋中心高度平均值的方法，即测取钢筋最大外径，减去该处内径，所得数值的一半为该处肋高，应精确到0.1mm；3 带肋钢筋横肋间距采用测量平均肋距的方法进行测量，即测取钢筋i面上第1个与第11个横肋的中心距离，该数值除以10即为横肋间距，应精确到0.ImmoA.3.3重量偏差的测量1测量钢筋重量偏差时，试样应从不同根钢筋上随机截取，试样数量不少于5支，每支试样长度不小于500mm；长度应逐支测量。应精确到Immo测量试样总重量时，应精确到不大于总重量的1%;2钢筋实际重量与公称重量的偏差（%）应按下式计算:重量偏差=（试样实际总重

7、量-试样总长度X理论重量）/（试样总长度X理论重量）100%A.3.4检验结果的数值修约与判定应符合YB/T081冶金技术标准的数值修约与检验数值的判定原则的要求。A.4检验规则A.4.1钢筋的检验分为特征值检验和交货检验。A.4.2特征值检验要求1特征值检验适用于下列情况：1）供方对产品质量控制的检验：2）需方提出要求，经供需双方协商一致的检验；3）第三方产品认证及仲裁检验。2特征值检验应按GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋的规定进行。A.4.3交货检验要求1交货检验适用于钢筋验收批的检验。2组批规则要求：1）钢筋应按批进行生产、检查和验收，每批应由同一炉号、同一牌号、

8、同一品种、同一规格的钢筋组成；每批重量不大于60t；超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样；2）允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉号组成混合批，但各炉号含碳量之差不大于0.02%,含镒量之差不大于015%；混合批的重量不大于60to3钢筋的检验项目和取样数量应符合表A.2.1和A.4.3条第2款第1项的规定；4各检验项目的检验结果应符合A.1节的有关规定；5钢筋的复检与判定应符合GB/T17505钢及钢产品交货一般技术要求的规定。A.5订货内容A.5.1按本规程附录订货的合同至少应包括下列内容：1本附录编号；2产品名秘;；3钢筋牌号；4钢筋公称直径、长度及重量（或数量、或盘重）；5特殊要求。A.6钢筋标志A.6.1600MPa级热轧带肋高强钢筋在生产过程中应在其表面轧制牌号标志。A.6.2钢筋的表面标志应包括下列内容：1 钢筋牌号标志和公称直径亳米数字，还可轧上经注册的厂名或商标。2 钢筋牌号以阿拉伯数字或阿拉伯数字加英文字母表示，HRB600、HRB600E分别以6、6E表示。公称直径亳米数以阿拉伯数字表示。3 标志应清晰明了，标志的尺寸由供方按钢筋直径大小作适当规定，与标志相交的横肋可以取消。A.6.3供方应提供钢筋标志的详细说明。
