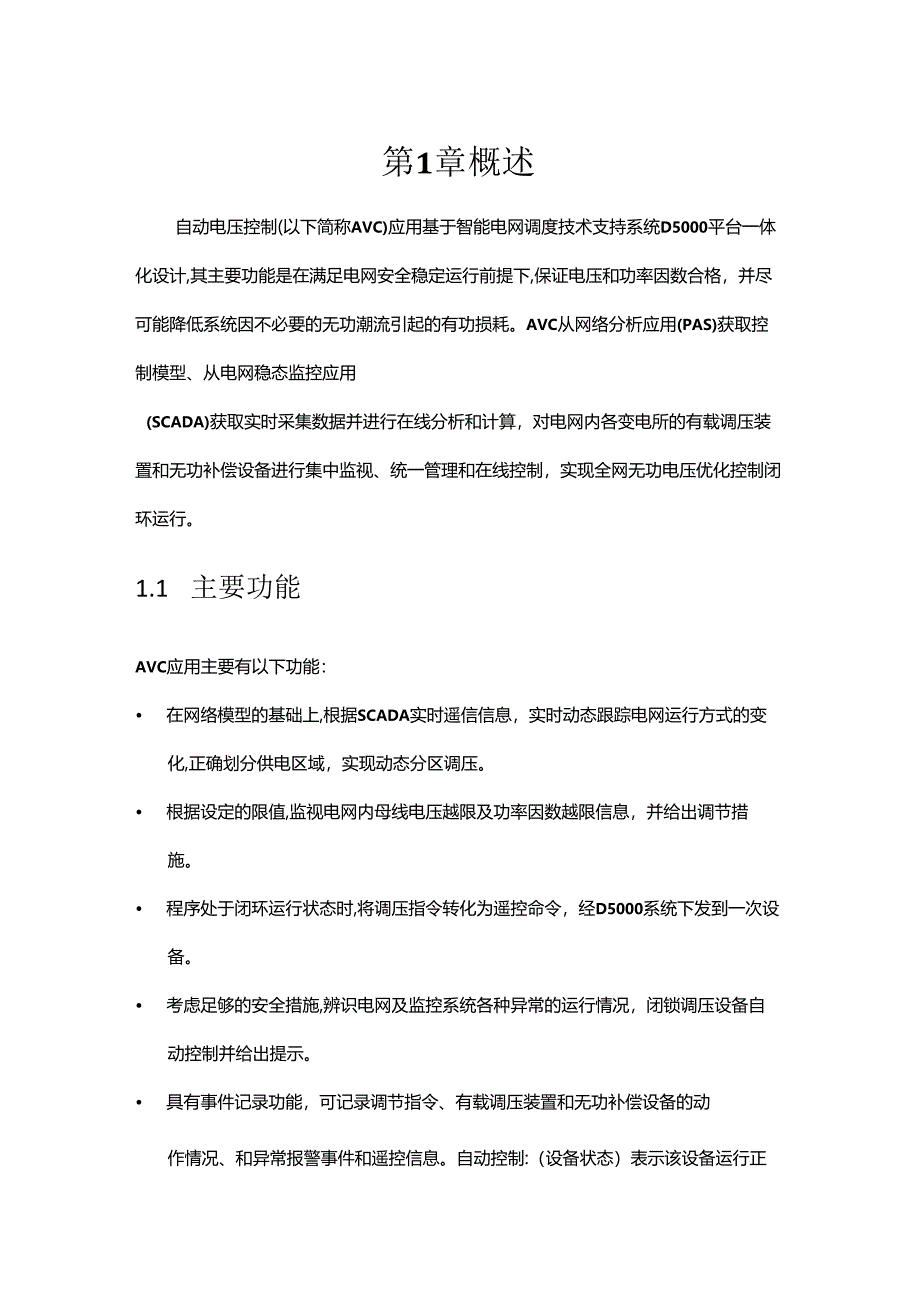

1、第1章概述自动电压控制(以下简称AVC)应用基于智能电网调度技术支持系统D5000平台一体化设计,其主要功能是在满足电网安全稳定运行前提下,保证电压和功率因数合格，并尽可能降低系统因不必要的无功潮流引起的有功损耗。AVC从网络分析应用(PAS)获取控制模型、从电网稳态监控应用(SCADA)获取实时采集数据并进行在线分析和计算，对电网内各变电所的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制，实现全网无功电压优化控制闭环运行。1.1 主要功能AVC应用主要有以下功能： 在网络模型的基础上,根据SCADA实时遥信信息，实时动态跟踪电网运行方式的变化,正确划分供电区域，实现动态分区调压。

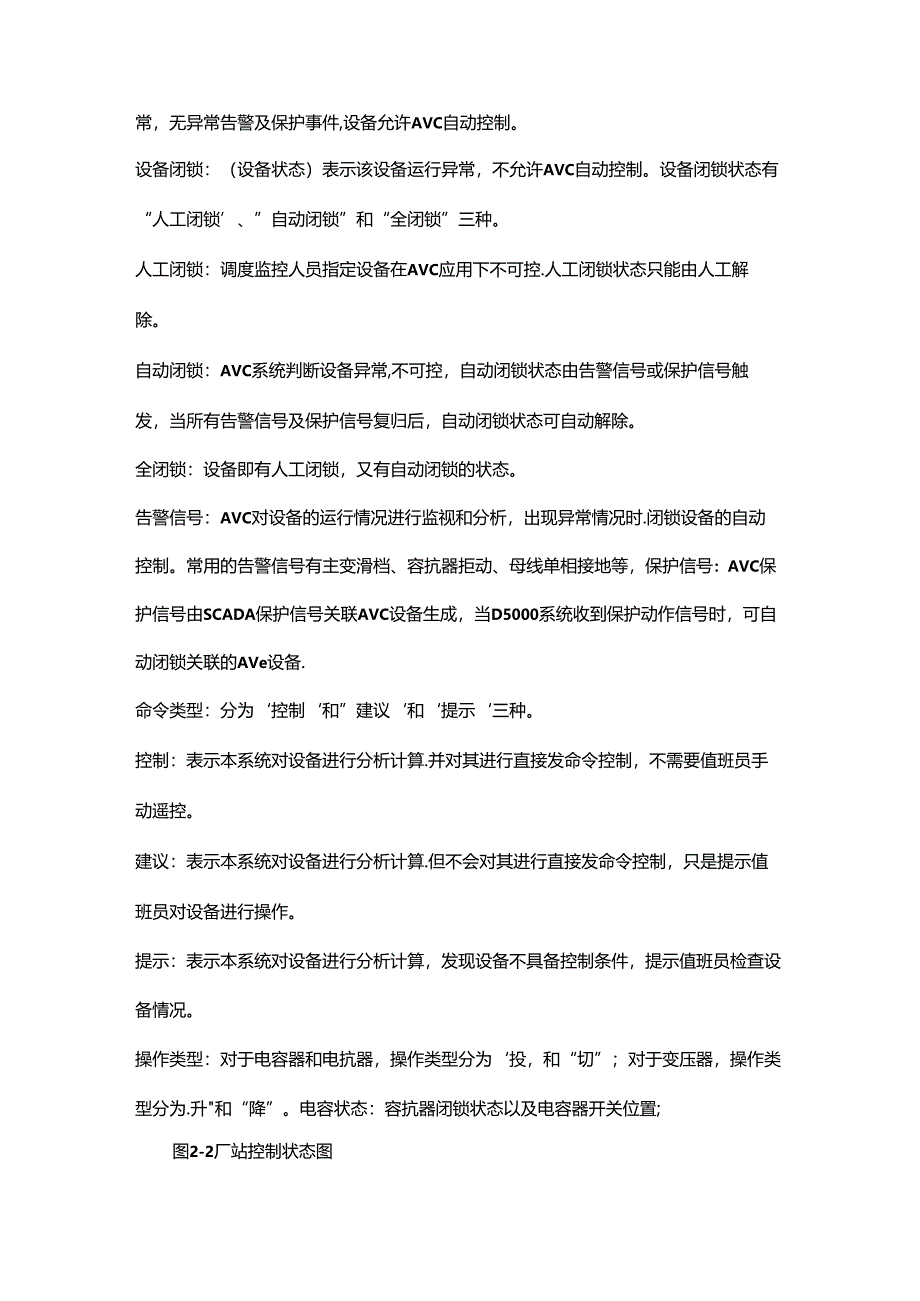

2、 根据设定的限值,监视电网内母线电压越限及功率因数越限信息，并给出调节措施。 程序处于闭环运行状态时,将调压指令转化为遥控命令，经D5000系统下发到一次设备。 考虑足够的安全措施,辨识电网及监控系统各种异常的运行情况，闭锁调压设备自动控制并给出提示。 具有事件记录功能，可记录调节指令、有载调压装置和无功补偿设备的动作情况、和异常报警事件和遥控信息。自动控制:（设备状态）表示该设备运行正常，无异常告警及保护事件,设备允许AVC自动控制。设备闭锁：（设备状态）表示该设备运行异常，不允许AVC自动控制。设备闭锁状态有“人工闭锁、”自动闭锁”和“全闭锁”三种。人工闭锁：调度监控人员指定设备在AVC应

3、用下不可控.人工闭锁状态只能由人工解除。自动闭锁：AVC系统判断设备异常,不可控，自动闭锁状态由告警信号或保护信号触发，当所有告警信号及保护信号复归后，自动闭锁状态可自动解除。全闭锁：设备即有人工闭锁，又有自动闭锁的状态。告警信号：AVC对设备的运行情况进行监视和分析，出现异常情况时.闭锁设备的自动控制。常用的告警信号有主变滑档、容抗器拒动、母线单相接地等，保护信号：AVC保护信号由SCADA保护信号关联AVC设备生成，当D5000系统收到保护动作信号时，可自动闭锁关联的AVe设备.命令类型：分为控制和”建议和提示三种。控制：表示本系统对设备进行分析计算.并对其进行直接发命令控制，不需要值班员

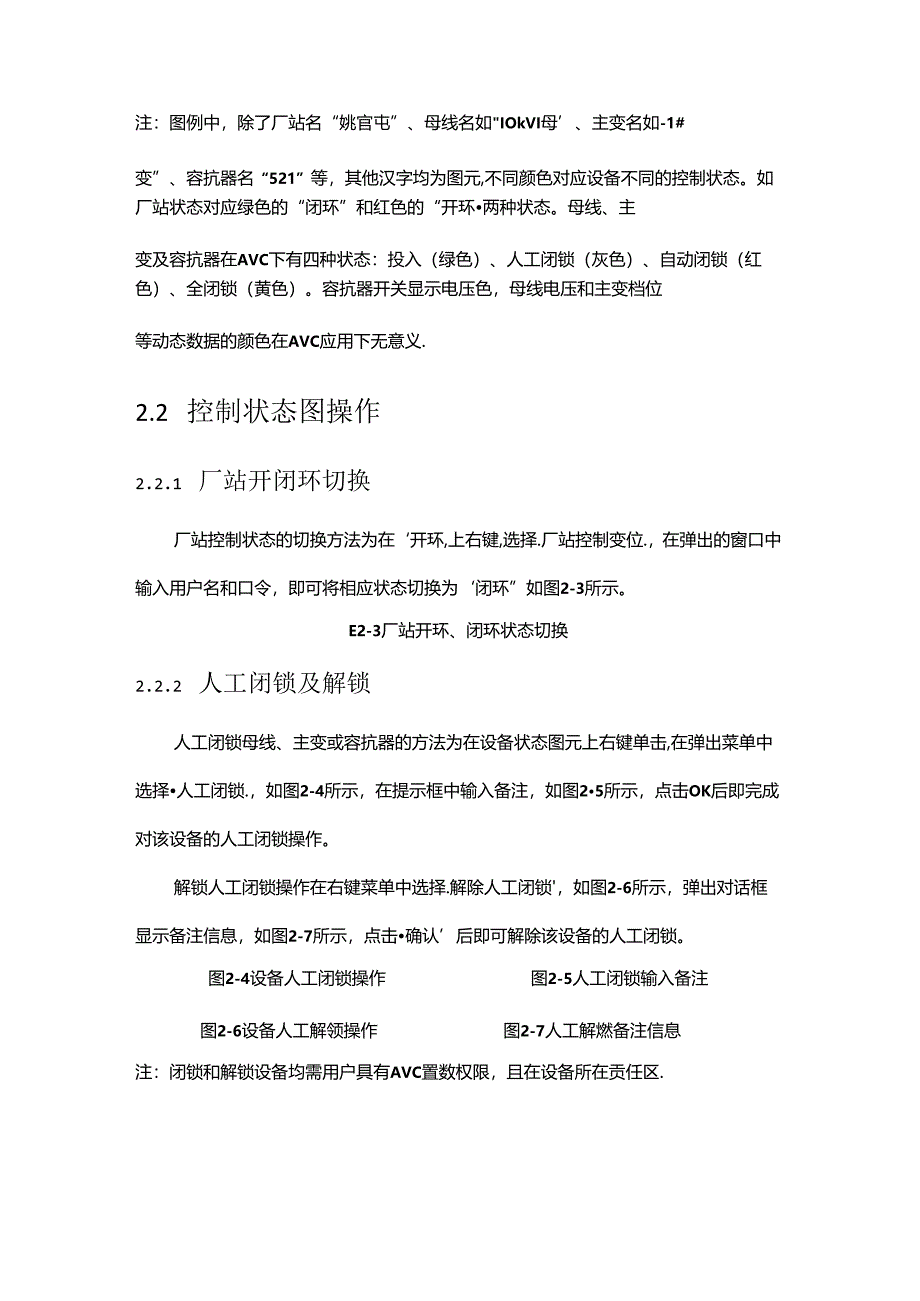

4、手动遥控。建议：表示本系统对设备进行分析计算.但不会对其进行直接发命令控制，只是提示值班员对设备进行操作。提示：表示本系统对设备进行分析计算，发现设备不具备控制条件，提示值班员检查设备情况。操作类型：对于电容器和电抗器，操作类型分为投，和“切”；对于变压器，操作类型分为.升和“降”。电容状态：容抗器闭锁状态以及电容器开关位置;图2-2厂站控制状态图注：图例中，除了厂站名“姚官屯”、母线名如IOkVI母、主变名如-1#变”、容抗器名“521”等，其他汉字均为图元,不同颜色对应设备不同的控制状态。如厂站状态对应绿色的“闭环”和红色的“开环两种状态。母线、主变及容抗器在AVC下有四种状态：投入（绿色

5、）、人工闭锁（灰色）、自动闭锁（红色）、全闭锁（黄色）。容抗器开关显示电压色，母线电压和主变档位等动态数据的颜色在AVC应用下无意义.2.2 控制状态图操作2.2.1 厂站开闭环切换厂站控制状态的切换方法为在开环,上右键,选择.厂站控制变位.，在弹出的窗口中输入用户名和口令，即可将相应状态切换为闭环”如图2-3所示。E2-3厂站开环、闭环状态切换2.2.2 人工闭锁及解锁人工闭锁母线、主变或容抗器的方法为在设备状态图元上右键单击,在弹出菜单中选择人工闭锁.，如图2-4所示，在提示框中输入备注，如图25所示，点击OK后即完成对该设备的人工闭锁操作。解锁人工闭锁操作在右键菜单中选择.解除人工闭锁，

6、如图2-6所示，弹出对话框显示备注信息，如图2-7所示，点击确认后即可解除该设备的人工闭锁。图2-4设备人工闭锁操作图2-5人工闭锁输入备注图2-6设备人工解领操作图2-7人工解燃备注信息注：闭锁和解锁设备均需用户具有AVC置数权限，且在设备所在贡任区.2.2.3 详细信息查看在厂站、母线、主变或容抗器状态图元上单击右键，选择显示相关信息“，可弹出窗口查看厂站或设备的详细信息,如图2-8所示。图28设备详细信息检索设备详细信息展示该设备是否参与AVC计算、开闭环状态、该设备所有的告警信号及保护信号、成近半小时的控制策略，如图2-9所示：图2-9设备详细信息责任区控制用户对不属于当前责任区的厂站

7、进行操作时，AVC提示用户不在当前责任区，如图2/0所示，且所有菜单均不可选，如图21.I所示。图2/0责任区提示框图2/1右钺菜单不可用2.2.4 闭锁查看与解除AVC闭锁信号主要分为两类：告警信号和保护信号。告警信号由AVC内部检测并触发，保护信号由关联的SCADA中保护信号触发生成.系统中所有告警信号类型及其闭锁逻辑见附件I：告警信息类型、AVC闭锁信号是为了方便监控人员了解AVC设备闭锁的原因并进行相应的处理。设备被自动闭锁时.监控人员应及时查看具体的闭锁信号，检查原因并处理。在确认问题已解决后，该设备可以投入AVC自动控制时，需及时解锁告警或保护信号。自动复归类型的闭锁信号在问题消失

8、后可自动复归。闭锁浏览及解锁在闭锁设备上点击右键，弹出菜单选择显示相关信息.，可显示当前设备的闭锁状态及闭锁原因。也可切换到闭锁信息画面，查看当前系统内所有已出现的告警及保护信号。信息提示中显示的闭锁状态和闭锁原因，如图2-12所示。图2-12设备闭领详细信息需要解除闭锁时,在闭锁设备上点击右键，选择“解除告警闭锁或解除保护闭锁”，如果当前无保护信号，,解除保护闭锁的按钮是灰色不可选的，若SCADA保护信号未复归，该按钮也不可选，如图2-13所示。点选”解除告警闭锁后，会弹出确认窗口，请求确认解锁设备，确认之后显示当前设备的告警信号,选择“确认解锁.则会解锁这些信号.图2-13解锁设备告警信号

9、同样在“闭锁信息”画面中也可对单个告警（保护）进行解锁操作，如图2-14所示：图2-14闭根信息中解馍操作复归方式AVC闭锁复归方式有自动解锁和人工解锁两种：自动解锁：当AVC检测到触发某类告警或保护闭锁的信号复归时.将自动解除对相关设备的闭锁；对于AVC告警信号，还可设置为在告警信号复归后，延时一段时间（时间可设置）解锁；人工解锁：AVC检测到触发某类告警或保护闭锁的信号复归时，不会自动解除对相关设备的闭锁,而需通过人工确认的方式解除闭锁。告警信号AVC告警信号是为保证AVC安全运行由AVC系统定义的一系列告警信号，当此类信号触发时.闭锁相应设备并发出告警信号。此类信号的触发和解除由AVC系

10、统完成.AVC告警信号类别定义在AVC告警类型表中.系统根据每个告警类型对应的设备生成具体的告警信号。是否抑制告警“选为是”时，将不处理此类告警。保护信号AVC保护信号由维护人员在SCADA保护节点表中拖入需闭锁的AVC设备而触发生成，一个保护信号最多可闭锁4个设备。AVC接收到保护动作信号时闭锁对应设备.接收到复归信号时可自动复归。常用的保护信号包括主变的轻重瓦斯信号、过载信号等,以及容抗器的过流、过压保护。由于各站配置的保护不同.需继电保护专业人员提供哪些保护需闭锁主变调档及容抗器开关投切，并指定复归方式。保护信号的复归方式默认为人工解锁.可人工改为自动解锁方式。瞬动类型的保护信号禁止设定

11、为自动解锁方式。注：瞬动类型的保护信号不能设定为自动解锁.是因为AVC根据EMS系统接收到的保护复归信号解锁AVC保护信号。瞬动类型的保护信号在动作后立即复归，如设定为自动解锁的AVC闭锁信号，则不能起到闭锁设备的作用。有可能控合开关,引起后备保护动作，造成故障扩大.凡是复归信号不代表故障已解除，可投入自动控制的保护信号.均不能设定为自动解锁。2.3 控制策略控制策略是AVC根据当前电网状态综合计算后得出的调节措施，在开环运行时.给出建议和提示策略供监控人员参考，在闭环运行时，则直接控制相应设备。其内容如下图所示.如图2-15所示。命令时刻：命令发出的时刻；厂站ID:该命令所属厂站；原因：命令

12、发出的原因（如母线电压低、所属单元无功欠补等）；措施：对该命令的响应措施（如投切电容器，调档等）；命令类型：开环运行时为“建议”；闭环运行时为控制”，会下发遥控命令；若无调节措施，则为“提示“处理状态：对于闭环运行时命令类型为“控制”的策略，发命令后在一定时间内若设备成功动作,则处理状态为“执行成功”,并记录执行时刻，否则处理状态为“执行失败。处理状态对于开环“建议无意义。执行时刻：闭环运行，且该策略执行成功时，展示该策略的执行时刻。图2-15AVC控制策略界面策略详细情况在关注策略上右键单击.弹出菜单选择“显示详细情况,如图2-16所示：图2-16AVC控制策略右键弹出对话框如图4-17所示

13、.当前策略显示官庄站IOkV2母电压低，当前电压IO.1.（）kV.电压限值为10.1.5kV至IO65kV,无功欠补，当前无功.88MVar,无功限值为0到1.67MVa需要投入电容。按照容量及动作次数排在厂站信息和其他设备信息表中也可以使用右键菜单显示详细信息，完成人工闭锁和解锁、解除告警及保护信号等操作.这部分功能参见2.2中的常用操作。2.6 分区切换在分区信息表中右键点击某一区域,在菜单中选择.显示本区域.，可查看该区域的详细信息,如图2-24所示。图2-24AVC分区显示本区域只显示当前分区的所属设备.如图2-25所示。图2-25AVC苏村2#主变分区设备信息可见苏村站#2主变分区

14、内包含了苏村I1.okVII母和IokV1.1.母，下属长乐和大营站全站设备。2.7 动作查询AVC动作查询界面列表显示电容器开关动作和主变调档事件，记录动作时刻、动作前后电压、是否AVC操作等内容“图2-26AVC动作查询电容器动作事件表和变压器动作事件表中记录最近发生的设备动作事件，同时AVC也将动作事件保存到历史库.可通过告警查询工具方便地进行查看，关于告警查询工具的使用参见平台相关使用手册，本节不再赘述。2.8 分区拓扑展示点击AVC主画面上的拓扑展示，可打开AVC分区拓扑展示工具，如图2-图2-27AVC分区拓扑展示工具通过分区拓扑展示工具可以查看AVC实时分区的情况，以及各节点的电

15、压、无功和设备闭锁状态等相关信息。在查找框内输入厂站中文拼音的首字母可以进行查找定位，比如希望查找希望站，可以输入XWZ-,点击“查找”即可。2.9 历史查询AVC采用和平台D5000一体化设计，可以通过D5000的告警查询功能查询AVC的历史记录“AVC在告警查询工具中单独分类，包括AVC变压器动作事件、AVC告警信息事件、AVC电容器调压事件、AVC操作信息事件、AVC调压命令事件。AVC历史查询界面如图2-28,查询方法参见D5000告警查询工具使用方法。图2-28平台告警查询界面 AVC变压器动作事件AVC变压器动作事件记录了变压器高压侧分接头位置的变化情况。告警状态包括：AVC操作失败、AVC操作成功、人工操作等。 AVC告警信息事件AVC告警信息事件记录了所有AVC告警信号发生和复归的情况（人工复归记录在AVC操作事件中）。告警状态包括：三相电压不平衡、主变滑档、主变过载等所有告警类型。 AvC电容器调压事件AVC电容器调压事件记录了容抗器的投切情况。告警状态包括：AVC操作失败、AVC操作成功、人工操作等。 AVC操作信息事件AVC操作信息事件记录了所有在画面上人为的操作信息（数据库中
