聚四氟乙烯性能参数.docx

《聚四氟乙烯性能参数.docx》由会员分享，可在线阅读，更多相关《聚四氟乙烯性能参数.docx（11页珍藏版）》请在第壹文秘上搜索。

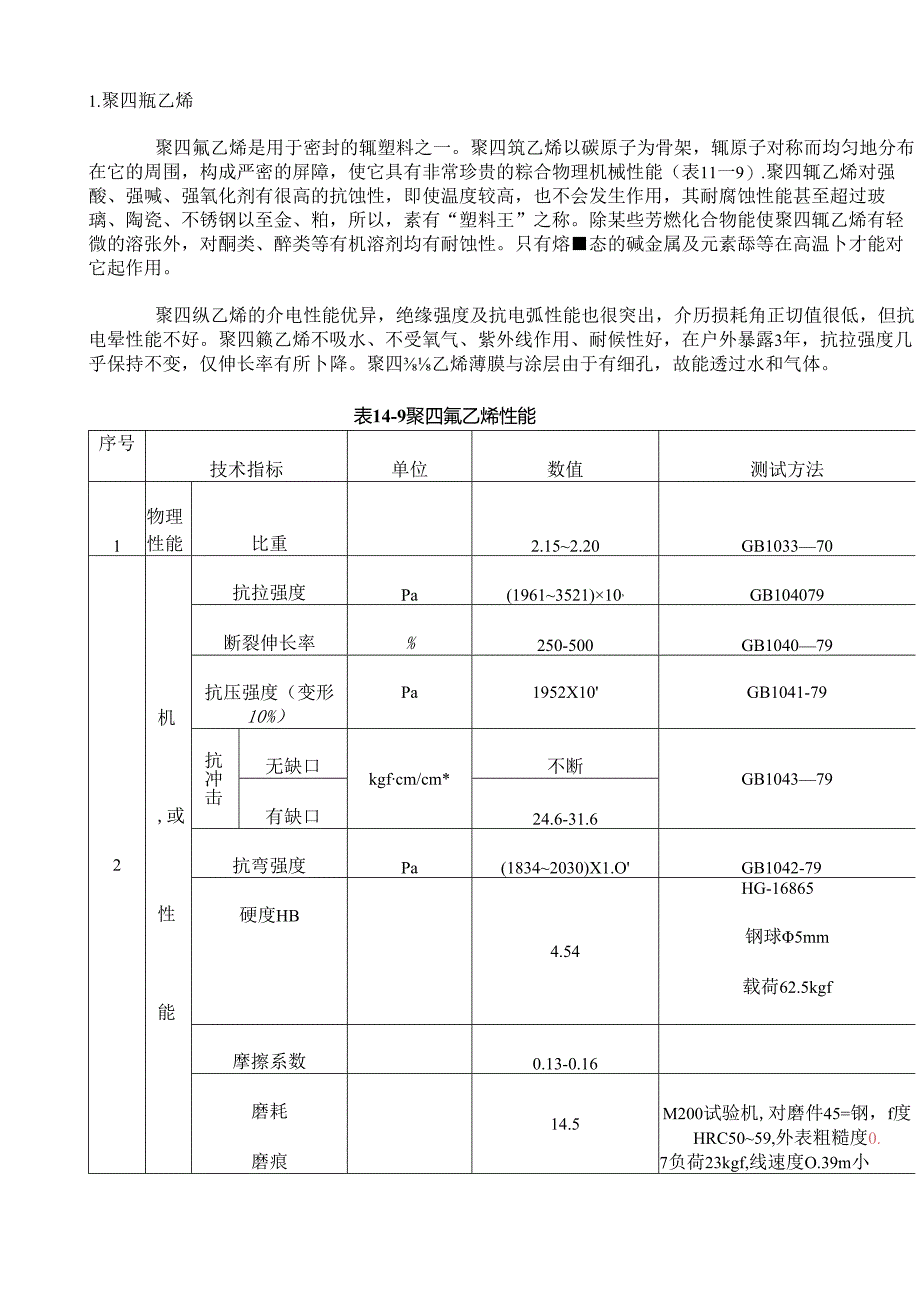

1、1.聚四瓶乙烯聚四氟乙烯是用于密封的辄塑料之一。聚四筑乙烯以碳原子为骨架，辄原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常珍贵的粽合物理机械性能（表11一9）.聚四辄乙烯对强酸、强喊、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、粕，所以，素有“塑料王”之称。除某些芳燃化合物能使聚四辄乙烯有轻微的溶张外，对酮类、醉类等有机溶剂均有耐蚀性。只有熔态的碱金属及元素舔等在高温卜才能对它起作用。聚四纵乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介历损耗角正切值很低，但抗电晕性能不好。聚四籁乙烯不吸水、不受氧气、紫外线作用、耐候性

2、好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所卜降。聚四乙烯薄膜与涂层由于有细孔，故能透过水和气体。表14-9聚四氟乙烯性能序号技术指标单位数值测试方法1物理性能比重2.152.20GB1033702机,或性能抗拉强度Pa(19613521)10,GB104079断裂伸长率%250-500GB104079抗压强度（变形10%）Pa1952X10GB1041-79抗冲击无缺口kgfcm/cm*不断GB104379有缺口24.6-31.6抗弯强度Pa(18342030)X1.OGB1042-79硬度HB4.54HG-16865钢球5mm载荷62.5kgf摩擦系数0.13-0.16磨耗磨痕1

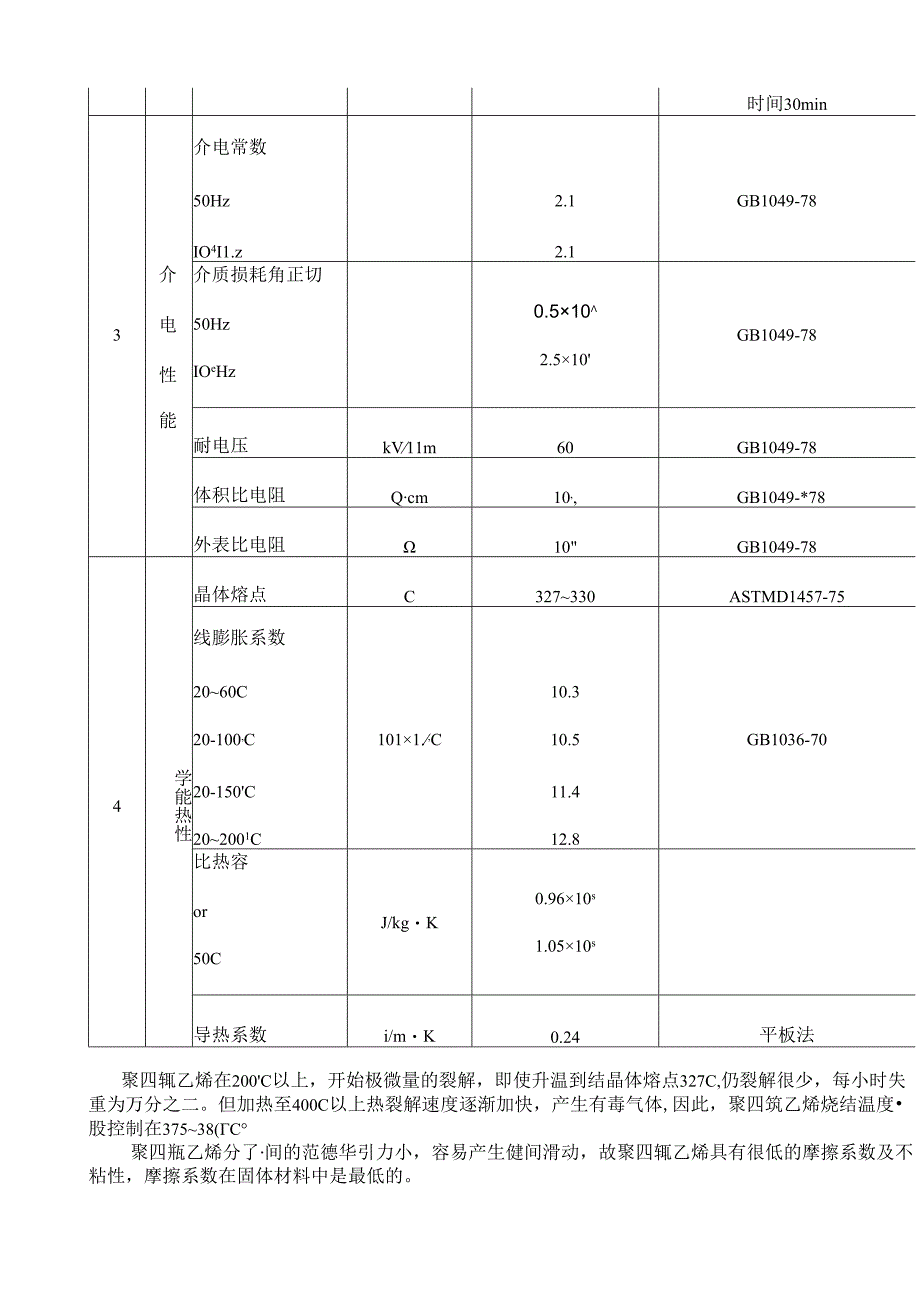

3、4.5M200试验机,对磨件45=钢，f度HRC5059,外表粗糙度0.7负荷23kgf,线速度O.39m小时间30min介电常数50Hz2.1GB1049-78IO4I1.z2.13介电性介质损耗角正切50HzIOeHz0.5102.510GB1049-78能耐电压kV11m60GB1049-78体积比电阻Qcm10,GB1049-*78外表比电阻10GB1049-78晶体熔点C327330ASTMD1457-75线膨胀系数2060C10.320-100,C1011.,C10.5GB1036-704学能热性20-150C202001C11.412.8比热容or50CJ/kgK0.9610s1

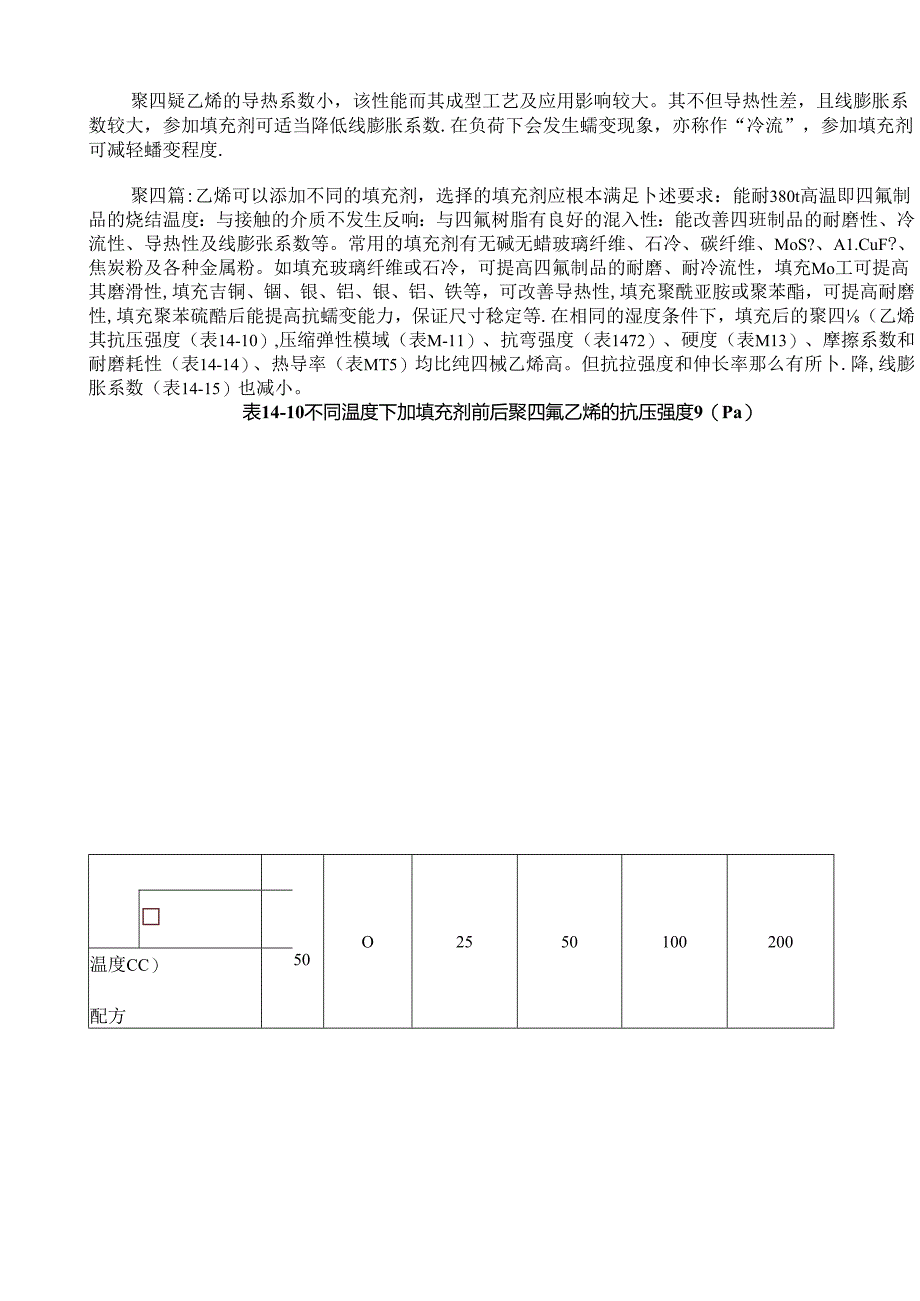

4、.0510s导热系数i/mK0.24平板法聚四辄乙烯在200C以上，开始极微量的裂解，即使升温到结晶体熔点327C,仍裂解很少，每小时失重为万分之二。但加热至400C以上热裂解速度逐渐加快，产生有毒气体,因此，聚四筑乙烯烧结温度股控制在37538(C聚四瓶乙烯分了间的范德华引力小，容易产生健间滑动，故聚四辄乙烯具有很低的摩擦系数及不粘性，摩擦系数在固体材料中是最低的。聚四疑乙烯的导热系数小，该性能而其成型工艺及应用影响较大。其不但导热性差，且线膨胀系数较大，参加填充剂可适当降低线膨胀系数.在负荷下会发生蠕变现象，亦称作“冷流”，参加填充剂可减轻蟠变程度.聚四篇:乙烯可以添加不同的填充剂，选择的

5、填充剂应根本满足卜述要求：能耐380t高温即四氟制品的烧结温度：与接触的介质不发生反响：与四氟树脂有良好的混入性：能改善四班制品的耐磨性、冷流性、导热性及线膨张系数等。常用的填充剂有无碱无蜡玻璃纤维、石冷、碳纤维、MoS?、A1.CuF?、焦炭粉及各种金属粉。如填充玻璃纤维或石冷，可提高四氟制品的耐磨、耐冷流性，填充Mo工可提高其磨滑性,填充吉铜、锢、银、铝、银、铝、铁等，可改善导热性,填充聚酰亚胺或聚苯酯，可提高耐磨性,填充聚苯硫酷后能提高抗蠕变能力，保证尺寸稔定等.在相同的湿度条件下，填充后的聚四（乙烯其抗压强度（表14-10）,压缩弹性模域（表M-11）、抗弯强度（表1472）、硬度（表

6、M13）、摩擦系数和耐磨耗性（表14-14）、热导率（表MT5）均比纯四械乙烯高。但抗拉强度和伸长率那么有所卜.降,线膨胀系数（表14-15）也减小。表14-10不同温度下加填充剂前后聚四氟乙烯的抗压强度9（Pa）O255010020050温度CC）配方聚四氟乙烯2291581297953.53320%玻纤，5%/墨28028315598795015%玻纤，5%石墨286211173108825625%玻纤293210178104765420%玻纤318234172106765260%锡青铜395270213134IO1.6420%碳纤维33125718712889675%变形。表14-11不

7、同濯度下加填充剂前后聚四氟乙烯的压缩弹性模*(10*Pa)-50O2550100200a温度（C）配方聚四氨乙烯4.67.96.65.96.65.75.63.25.44.74.75.14.74.82.85.24.54.54.74.54.61.93.52.42.42.72.52.41.22.11.61.51.71.61.60.691.31.21.11.31160锡吉铜20%玻纤25%玻纤20%碳纤维15%玻纤，5%石墨20玻纤，5%石墨表14-12不同温度下加填充剂前后聚四黛乙烯的抗弯强度(Pa)-5002550100a温度(C)配方聚四金乙烯20%玻纤，5%石般6403042071339615

8、%玻纤，5%石般63039232517712025%玻纤60034022217411520%玻纤60%玻纤60034021810060035621013810020%碳纤维730500280214166830550320230166a14-13加填充剂黄后聚四氟乙烯硬度与温度的关系布氏硬度(IIB)材料室温(C)温度，-C布氏硬度(HB)聚四藏乙烯4.65105-1301.41填充聚四瓶乙烯7.48791302.281.51125765表14一14加填充剂前后聚四氟乙烯的摩擦系数与磨痕宽度填充剂及含址(体积%)摩擦系数口磨痕宽度(E)纯聚四氯乙烯0.2012.70萤石2%,MoS25%0.20

9、1.99云母20%,MoS,50.222.10云母砂20乐石墨5%0.242.87石英砂20%MoS.5%0.212.60Cd020%,石墨10%0.221.82玻璃粉15%0.184.03玻病粉30乐CU粉5$0.192.28玻璃粉25乐CdO15%0.201.20云母100.201.28玻喀粉25乐Cd020%MosM%,石弟1.1.填充剂含量（体积%）表14-15填充剂对导热系数及钱膨胀系数的影响导热系数:kca1./(unh-T)线膨胀系数，(U)(25200C)纯聚四氯乙烯0.21825X10铜粉50%0.921.6105青铜粉27%0.416.4X10,石墨15%20%0.398.

10、06.6X10；石墨50%0.18玻璃纤维22%0.398.010s玻璃纤维13%0.329.0105应予注卷:的是参加填充剂后对PV值的影响。聚四氟乙烯最大加值缺乏常数，而是随负荷及速度而改变。负荷增加那么最大PV值减小；速度增加最大Pv值增大。参加填充剂可使最大PV值提高10倍以上。此外,聚四氟乙烯作摩擦副材料与使用时的环境有关.如填充四叙制品在油或水涧滑环境即少油河滑状态下会大大延长使用寿命.JB/T6627-2008碳（化）纤维浸渍聚四然乙烯编织填料285KBQB/T3628-1999螺旋用聚四氨乙烯生料带（单行本完整清晰扫描版）335KBSH3402-1996管法兰用聚四班乙烯包覆型

11、片174KBSH3402-1996管法兰用聚四域乙烯包覆垫片196KBQB/T3627T999聚四版乙烯薄膜25IKBQBZT3624-1999聚四就乙烯管材156KBJB/T6618-2005金属缠绕垫用聚四氨乙烯带技术条件205KBJB/T10688-2006聚四筑乙烯型片技术条件185KBHG/T3705-2003金属网聚四氟乙烯纪合管与管件307KBGJB773A/3A-2000航空航天用镀银铜芯聚四纵乙烯绝缘电线电缆详细标准-526KBGJB7732A-2000航空航天用镀锲铜芯坡四氨乙烯绝缘电线电缆详细标准675KBGB/T17737.2-2000射频电缆第2局部：聚四械乙烯（PT

12、FE）绝缘半硬射频同轴电缆分标准1123KBGB/T5009.80-2003食品容器内壁聚四氯乙烯涂料卫生标准的分析方法64KBSJ/T9556.2-93实心聚四氨乙烯绝缘同轴射频电缆颁量分等标准142KBSJSJSJSJSJSJSJSJSJSJSJSJ50973/9-9850973/8-9850973/7-9850973/4-9550973/3-9550973/2-9550973/1-95SIT-50-6-51型聚四辄乙烯绝缘柔软射频电缆详细标准309KBSIT-50-5-51型聚四叙乙烯绝缘柔软射频电缆详细标准350KBSFF-50-2-51型聚四叙乙烯绝缘柔软射频电缆详细标准266KBSFCJ-50-5-51型打孔聚四叙乙烯绝缘柔软射频电缆详细标准292KBSFT-50-5-51型聚四域乙烯绝缘半硬同轴电缆详细标准363KBSFT-50-3-51型聚四域乙烯绝缘半硬同轴电缆详细标准334KBSFT-50-2-51型聚四氟乙烯绝缘半硬同轴电缆详细标准346KB50973/12-98SIT50-3-53型聚四舔乙烯绝缘柔软射频电缆详细标准50973/11-98SIT50-3-52型聚四舔乙烯绝缘柔软射频电缆详细标准50973/10-98SFF-50-3-51型聚四版乙烯绝缘柔软射频电缆详细标准20719-99阻燃型覆铜箔聚四
