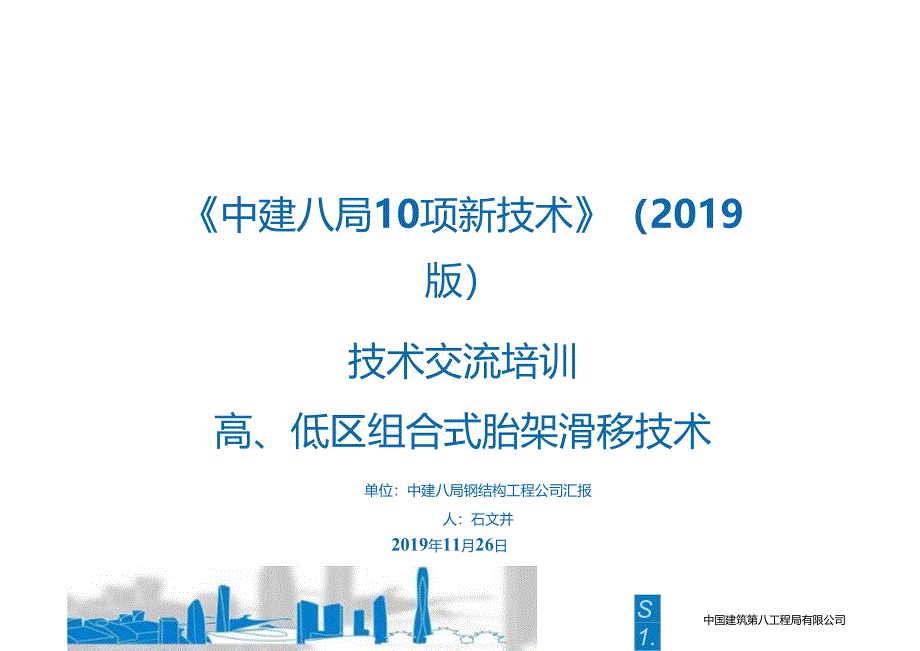

1、中建八局10项新技术（2019版）技术交流培训高、低区组合式胎架滑移技术单位：中建八局钢结构工程公司汇报人：石文并2019年11月26日S1.中国建筑第八工程局有限公司技术内容简介第一部分一、技术内容简介图1.1.重庆中游国际都会（4#地块）项目效果图高混凝土柱顶部。本工程特点为：不同轴线位置桁架下部的混凝土结构标高存在差异，分别为重庆中渝国际都会（4#地块）项目41商业大屋盖为大跨度三角管桁架结构，尺寸为：长201米，宽63米，三角管桁架共计33幅，顶标高为+50.400m,最大跨度45m,高度2.5m,整福最大重量35t,杆件主要为圆管，采用焊接节点，每福桁架两端通过4根箱型钢柱支撑在+4

2、7.40Om标+41.100m,+35.100m,三O?琏无料用现有成熟技术进行正常施工。中国建筑第八工程局有限公司4CMtaICQNBmUCnonhchtmCmaaCMCeRnrD*三1.2重庆中渝国际都会（4#地块）项目效果图再与低区滑移胎架合并后，利用液压顶推设备进行整体滑移，可实现不同轴线位置桁架本技术采用自主研发创新设计的高、低区组合式滑移胎架支撑作为临时支撑，将楼面结构不同的标高转换成设计不同标高的滑移胎架，形成高、低区胎架组合式模式。按施工顺序，将高区滑移胎架单独滑移至低区，的连续安装，提高了施工速度，确保了桁架安装精度。滑移胎架顶部平台作为安全操作平台，确保了高空作业安全。11

3、rr中国建筑第八工程局有限公司SCMtaICeNBmUCnonKmimmmwmCmaaCMC1.Wm,第二部分工艺流程及操作要点虹测标高中国建筑第八工程局有限公司7CMtaICQNBmUCnonhchtmCmaaCMCeRnrD二、工艺流程及操作要点2.1工艺流程图2.1工艺流程图二、工艺流程及操作要点2.2操作要点图2.2.1-2涓移轨道与轨道梁示意2.2.1滑移轨道的设置滑移轨道梁分别设置在7层(+35.100m)、7夹层(+41.100m)、屋顶层(+46.00Om)位置,两侧4-U轴线和4-R轴线混凝土梁、柱顶部，组合式胎架以及胎架上部支撑结构的重量通过滑移轨道梁、混凝土梁传递给混凝土

4、柱，再由混凝土柱传递到底板，通过计算，结构满足受力要求。中国建筑第八工程局有限公司8CMRACORBmuCTioaiIMff1.MIMGMAM6OMVaCKCIWm、工艺流程及操作要点2.2操作要点，J2.2.1滑移轨道的设置图2.2.1-3整体轨道布置中国建筑第八工程局有限公司CMtaICQNBmUCnonhchtmCmaaCMCeRnrD二，工艺流程及操作要点1.j1.aJu二j2.2操作要点2.2.2组合式胎架的设置针对屋盖结构（+47.070m）与楼面（7层、7夹层、屋顶层）高差不同，将胎架设计成高、低区组合式胎架（见图222-1、2）,高区胎架负责7夹层、屋顶层（4-21至4-18轴

5、线）上方屋盖结构施工，高、低区胎架在7层（4-18至4-17轴线）组合后（见图2.2.2-3）,负责7层（4-17至4-2轴线）上方屋盖施工，可实现屋盖结构（4-21至4-2轴线）的连续安装，高、低区滑移胎架连接固定节点如图222-4所示.二、工艺流程及操作要点滑移方向高轨道滑移区中国建筑第八工程局有限公司11CMCxwiro胎架的设置2.2操作要点T厂11117层滑移轨道S2.2.2-5高、低区胎架及轨道布置低轨道滑移区I二、工艺流程及操作要点JbdUk_U1.R2.2操作要点2.2.3可调节拼装支架的设置可调节拼装支架布置在胎架顶部平台上，是由两根立杆、斜撑及中心承台组成V型结构。将拼装支

6、架特别设计成图22.3-5拼装支架示意2（卸载收放状态）11rrB中国建筑第八工程局有限公司CMtaICQNBmUCnonhchtmCmaaCMCeRnrD二、工艺流程及操作要点2.2操作要点2.2.3可调节腌支架的设置S2.2.3-4拼装支架示意1（安装状态）二、工艺流程及操作要点2.2操作要点2.2.4液压同步滑移控制系统计算机控制液压同步滑移系统由液压顶推设备（含夹轨器）、液压泵站（驱动部件）、传感检测及计算机控制三2.2.4-2双比例阀系统液压泵站、工艺流程及操作要点2.2操作要点2.2.5滑移流程拼装高区触及涓移轨道步骤1中国建筑第八工程局有限公司16CMMCCMinuKiKMHCH

7、iMc*ncM二工艺流程及操作要点_人/2.2操作要点2.2.5滑移流程疥装高区屋面桁架并滑移至低区步骤4高、低区滑移胎架对接弁安装屋面桁架中国建筑第八工程局有限公司CMMCCMinuKiKMHCHiMc*ncM、工艺流程及操作要点2.2操作要点2.2.5滑移流程屋面桁架安装过程步骤6屋面桁架安装完成中国建筑第八工程局有限公司CMMCCMinuKiKMHCHiMc*ncM中建八局钢结构工程公司第三部分技术指标E三、技术指标JJUU1、滑移轨道具体要求：滑脚道为QU1.oo钢轨,滑移腌梁规格为HW300X300X10X15.(1)滑移轨道规格需根据滑移结构的重量计算相应的压力及摩擦力，以此选择适

8、宜的规格型号,轨道必须设置到混凝土梁、柱位置，如果结构无法满足受力要求，必须增加临时支撑，严禁将轨道直接设置到混凝土楼板上方；(2)轨道梁、钢轨安装好后，间隔Im设置一个检查点，检查如下：各轴线上分段轨道对接时，对接口的上、下表面及两侧面应严格对齐。各轴线上轨道上表面及两侧面必须打磨光滑、平整，不允许有棱角或凹凸不平。同一轴线轨道标高偏差控制在3mm以内。同一轴线上轨道水平偏差控制在3mm以内.两条轨道必须保证平行，轨道安装时对其轴线进行测量定位。(3)确保垫块与轨道梁充分接触，轨道压板固定完成，垫块、压板间隔不允许超过规范要求范围；(4)滑移胎架滑移前，在滑移轨道表面涂抹黄油，减小滑移轨道与

9、滑移胎架之间的摩擦力；中国建筑第八工程局有限公司21MMAOOftBTaUCTiCMI1.CMTMKMGMCiMSCM1.OMOW1.11)三、技术指标工工W2、支撑架技术指标移动支撑架主要由圆管、热轧H型钢组成，规格为43mx1.0.83m,高度10.3m,主立杆采用P114x4钢管,底座采用HW200x200x8x12型钢,立杆方向每1.3m设置水平横杆P89x3.5,两相邻横杆之间采用P89x3.5钢管连接，大跨度平台主横杆采用P168x6钢管。(1)胎架整体尺寸、超声波探伤报告满足要求；(2)胎架顶面标高、水平度满足要求；(3)胎架与滑移轨道表面接触良好；(4)顶推点耳板位置、尺寸、开

10、孔满足要求；3、三角管桁架高空拼装胎架技术指标S1.拼装胎架宽10.83m,高Im,底梁采用H型钢，规格为HM588x300x1.2x20,立杆采用圆钢，规格为P245x1.0mm,立杆使用P168x6mm圆钢斜撑加固。桁架弦杆位置处采用脚手架管托的结构形式，以便于调节标高，桁架安装、焊接完成后,可通过调节点、支撑点进行卸教。22中国建筑第八工程局有限公司OWMocfnucwttomtMM*aMGc*hkmowiw三、技术指标UJUM4、滑移设备要求滑移胎架下方设置2个顶推点，每个推力6010(1)轨道、液压爬行器及液压泵源系统规格需根据滑移结构的重量计算相应的压力及摩擦力，以此选择适宜的规格

11、型号。(2)油缸无泄漏，夹轨器牙齿状况良好，液压油管无漏油情况；(3)液压泵站供电正常，系统压力可正常调节，泵站通讯系统正常，无漏油情况，阀组功能正常；(4)计算机控制系统动作功能正常，信号显示正常；中国建筑第八工程局有限公司CMtaICQNBmUCnonhchtmCmaaCMCeRnrD第四部分适用范围四.适用范围本技术适用于屋盖结构下部结构存在高、低标高差以及不存在标高差的大跨度、大面积屋盖结构。由轻型杆件如圆管、H型杆件或箱型杆件组成的结构，焊接节点和栓接节点均可。尤其适用于施工场地狭小、汽车吊等大型机械设备有使用局限性的工程。中国建筑第八工程局有限公司25CMCO*1W第五部分五、应用

12、效果分析及推广前景本技术在重庆中渝国际都会（4#地块）项目得到应用，通过在工程中对本工艺的采用，已证明能有效的保证施工质量，加快施工速度，且可操作性强，降低了施工难度，提高了劳动效率，减少了因施工过程较长而造成的经济费用与时间损耗。当前大型钢结构会展馆及体育馆等建筑中，大跨度屋盖钢结构得到普遍应用，但在施工时受施工场地、跨度内结构标高和地下室影响，需采用非常规的滑移方法进行现场安装，采用其他方法对工期影响加大，经济费用高且工期长，而大跨度结构高、低区组合式滑移胎架顶推滑移施工具有安装精度高，施工方法科学有效，施工速度快等优点，是一项经济合理的新技术。因此大跨度钢结构的安装就位采用高、低区组合式滑移胎架顶推滑移技术，具有广泛的推广应用价值。中国建筑第八工程局有限公司CMta1.CQNimucnOMHCmimMOWMMCmt1.CMeORHB汇报结束，谢谢大家!201911-26
