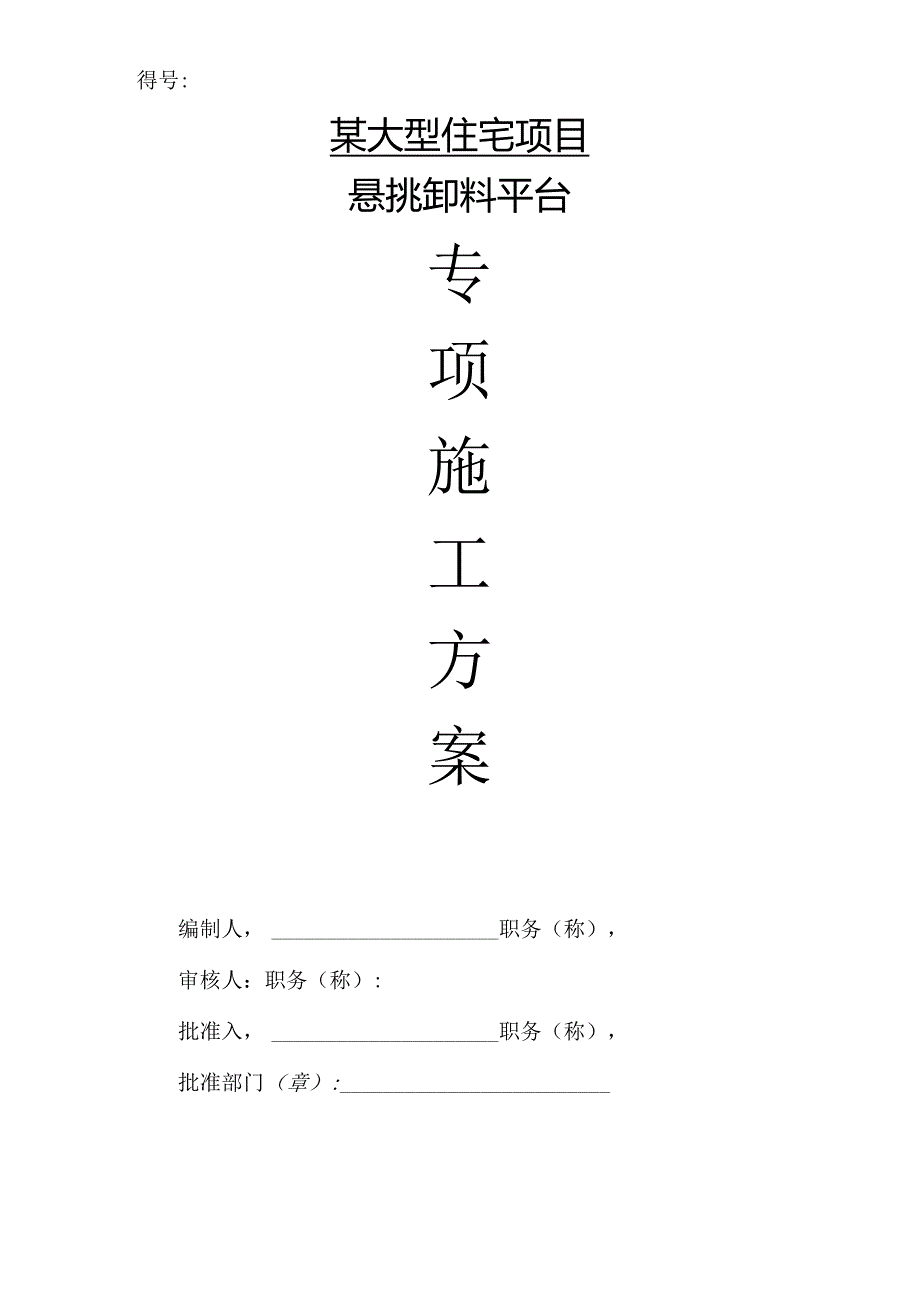

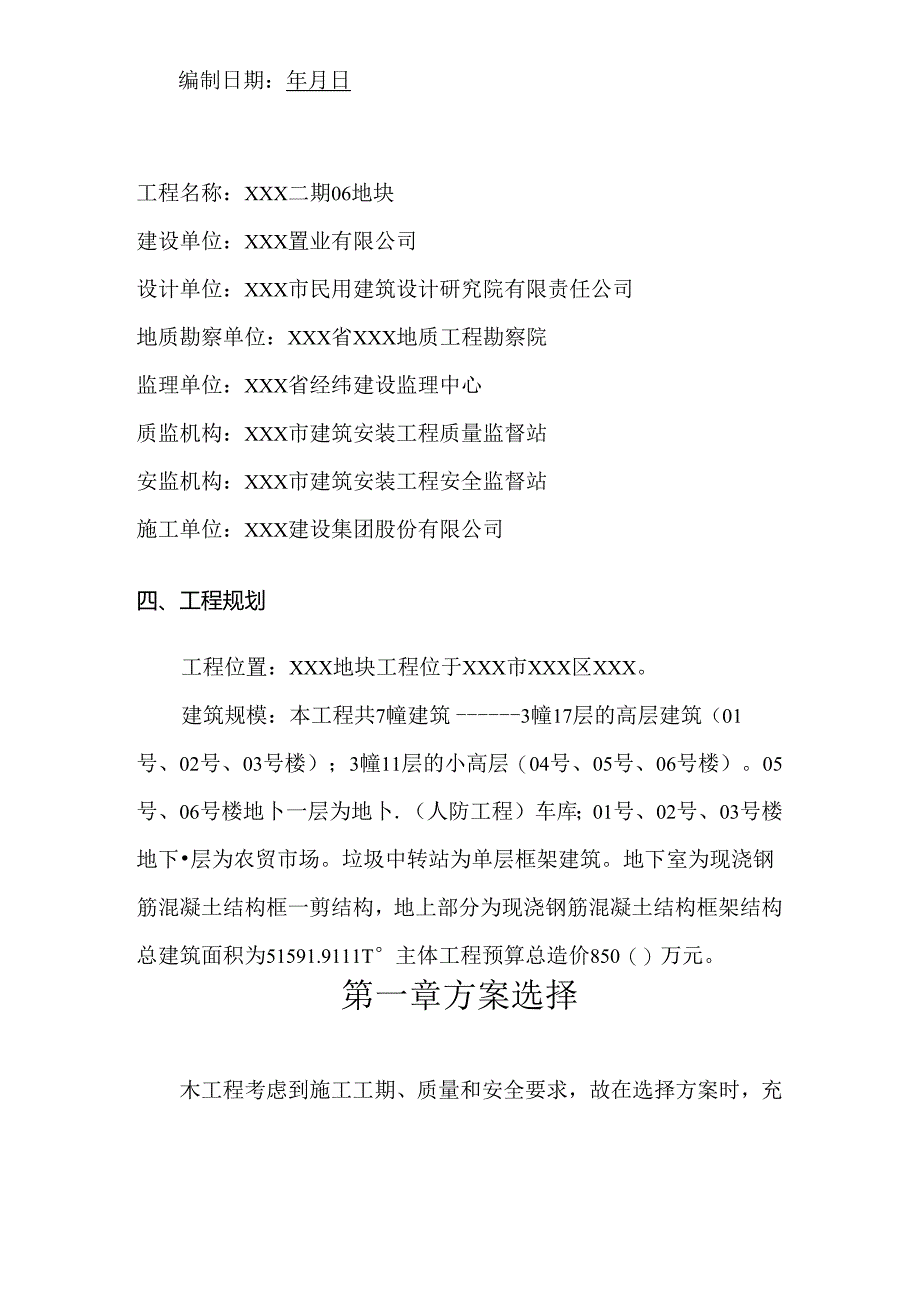

1、得号:某大型住宅项目悬挑卸料平台专项施工方案编制人，职务（称），审核人：职务（称）:批准入，职务（称），批准部门（章）:编制日期：年月日编制依据1工程概况2一、建筑简介2二、结构设计概况2三、项目组成3四、工程规划3第一章方案选择4第二章卸料平台的材质要求及制作方法5第三章平台的吊装要求7第四章操作平台安全要求9第五章搭设安全技术措施11第六章悬挑卸料平台计算书126. 1参数计算126.2次梁的验算136.3主梁的验算156.4钢丝拉绳的内力验算186.5拉环的强度验算18工程名称：XXX二期06地块建设单位：XXX置业有限公司设计单位：XXX市民用建筑设计研究院有限责任公司地质勘察单位：X

2、XX省XXX地质工程勘察院监理单位：XXX省经纬建设监理中心质监机构：XXX市建筑安装工程质量监督站安监机构：XXX市建筑安装工程安全监督站施工单位：XXX建设集团股份有限公司四、工程规划工程位置：XXX地块工程位于XXX市XXX区XXX。建筑规模：本工程共7幢建筑3幢17层的高层建筑（01号、02号、03号楼）；3幢11层的小高层（04号、05号、06号楼）。05号、06号楼地卜一层为地卜.（人防工程）车库；01号、02号、03号楼地下层为农贸市场。垃圾中转站为单层框架建筑。地下室为现浇钢筋混凝土结构框一剪结构，地上部分为现浇钢筋混凝土结构框架结构总建筑面积为51591.9111T主体工程预

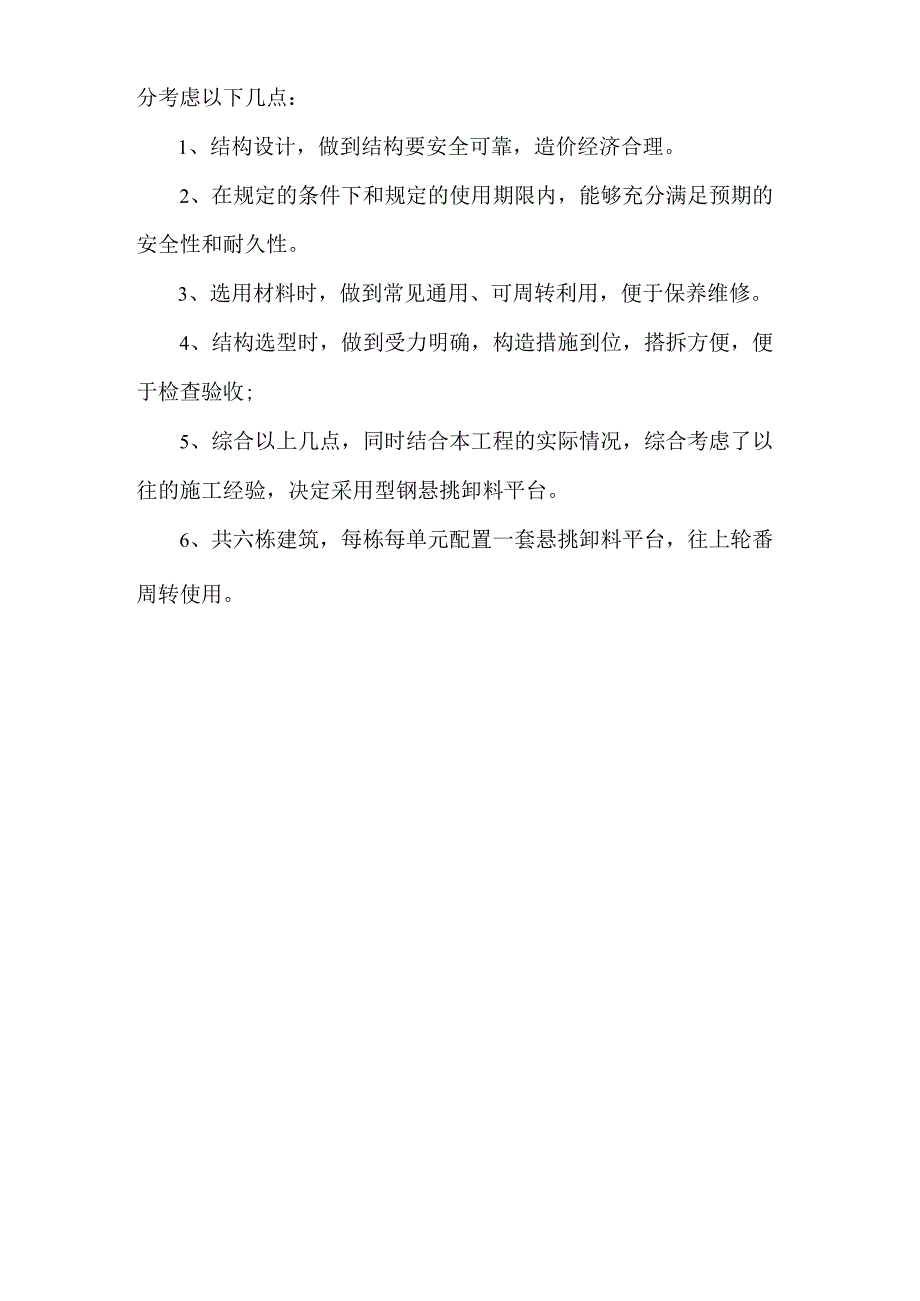

3、算总造价850（）万元。第一章方案选择木工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、结构设计，做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，做到常见通用、可周转利用，便于保养维修。4、结构选型时，做到受力明确，构造措施到位，搭拆方便，便于检查验收;5、综合以上几点，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用型钢悬挑卸料平台。6、共六栋建筑，每栋每单元配置一套悬挑卸料平台，往上轮番周转使用。第二章卸料平台的材质要求及制作方法1、主梁槽钢采用14b号槽钢槽口水平，次梁采用14

4、号槽钢槽口水平。钢材强度等级不低于Q235,其质量应符合现行国家标准碳素钢结构（GBT7（X）和低合金高强度结构钢GB/T1591的规定。2、脚手板、脚手片采用符合有关要求。3、预埋螺栓的直径为16.0mm。4、拉结钢丝绳采用6X37d）22.5、外侧设置由48双道防护栏杆及密目式安全网，50厚脚手板。6、制作方法：平台尺寸为3X5.5米，挑出4.4米。主梁采用14b号槽钢三道，长度为6米，间隔1.5米。次梁采用14号槽钢五道，长度为3米，间隔0.4米。按要求连接，成网格装。与建筑物框架预埋铁焊接再用M20螺栓连接。（详见附图）1600.14003000UfMMHiraiomt节1.芹图1:1

5、001、搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稔后方可撤出其中机械。2、平台每天使用前必须对平台的钢丝绳，吊环辅设的脚于板等进行全面的检查，发现问题必须及时处理。3、平台上装料不得超过荷载并限载I吨，不得超长超过平台50cm,超高堆放材料不得超过防护栏杆。4、平台上的防护栏杆不得任意拆除。5,起吊时必须设专人指挥，扶平稳不能碰撞平台，其他人员不得在平台上逗留。6、放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。7、不得从上一层向下一层平台上乱抛物料。8、夜间施工平台上必须保持足够的照明。第六章悬挑卸料平台计算书

6、6.1参数计算惯性距I,=53.2cm4：转动惯量W=13.01cm3:回转半径iy=1.7cm；截面尺寸：b=58mm,h=140mm,t=9.5mm1、荷载计算3)脚手板的自重标准值：本例采用竹串片脚手板，标准值为0.35kNm2:Q1=0.35X0.40=0.14kNm;(b)最大的材料器具堆放荷载为10.OOkN,转化为线荷载：Q,=-.4=0.40kNm:4.42.3槽钢自重荷载：Q3=0.14kNm;经计算得静荷载设计值q=1.2(Q1+Q2Qs)=1.2(0.14+0.40+0.14)=0.81kN;经计算得活荷载设计值P=1.42.OOX0.402.30=2.58kN2、内力验

7、算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下：q1 iIfEENiN21BJt最大弯矩M的计算公式为：Ma匹84经计算得到，最大弯矩M=丝1包+至9=2.02kN.m.843、抗弯强度验算次梁应力：=4-H其中截面塑性发展系数，取1.05；/-一钢材的抗压强度设计值，f=215.OON三2:次梁槽钢的最大应力计算值。=02x3=147.79Nmn2:次梁槽钢的最大应力计算值。=147.792Nmn2小于次梁槽钢的抗压强度设计值f=215Nmm2,满足要求！4、整体稳定性验算=/其中，四一一均匀弯曲的受弯构件整体稳定系数，按照下式计算：4510tb235*FN经过计算得次=%

8、生3咨=0.98；2.3140235由于赧大于0.6,按照下面公式调整:礼,=1.07-6丝S1.0a得=0.781:次梁槽钢的稳定性验算O=上经当一=98.73Nmm2:小于次梁槽钢的抗压强度设计值f=215Nmm2,满足要求！6.3主梁的验算根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择14b号槽钢槽口水平，其截面特性为：面积A=21.31cm2;惯性距Ix=609.4cm4;转动惯量WX=87.1cm3；回转半径ix=5.35cm;截面尺寸，h=601111,h=140nm,1.=9.5mm：1、荷载参数脚手板自重：035kN7m2活载：1.4X1.2

9、X2kNm2=3.36kNm2次梁8根总重：4x1.2x2.3x8=0305kNm24.42.3=3.665kNm2化为线荷载:3.6652.3/2=4.215kNm主梁14a自重：O.14kXm栏杆重：1.20.25kNm=0.3kNm=4.215kNm+0.14kNm+0.3kNm=4.655kNmMt=1.4.655O.42=0.372kN.mM4,=-4.6554.0-=9.31kN.m8支点B反力为Rb=T4.6554+4.6550.4=11.172kN钢丝绳锚固点到平台支点高度为3900mm=arctan-=44.274.0sin=0.698,cos=0.716钢丝拉绳拉力TT=I

10、s-=I1.1720.698=16.O1.kNsin主梁承受轴向压力NN=Tcosa=16.O1.0.716=11.46kN因主梁为压弯构件,应按钢结构设计(BG50017-2003)中第5. 2章计算主梁的强度与稳定性。2、强度计算按规范BG500172003中公式(5.2.1)计算主梁强度儿九W式中九与截而模量相应的截而塑性发展系数,取值1.05;N主梁轴向力(U.46KN);Mx主梁最大弯矩(9.31KN.m);n主梁截面面积(1850.9mrn*);W主梁截面模量(80.5302mm2);f钢材抗压强度、抗弯强度(215Nmmj)=116.295Nmm2uni满足要求!6.4钢丝拉绳的

11、内力殴算钢丝绳拉力为16.O1.KN,根据建筑施工手册表14-2选用619的617规格钢丝绳,抗拉强度为1850Nm11r,钢丝绳破断拉力为200KN,杳施工手册表14-4规格6*19钢丝换算系数为0.85,安全系数取10,允许拉力为K=畀W1342OOO18517kn160iknIO6.5拉环的强度验算拉环选用Q235钢16钢筋，截面积A=201.Ininf1.允许抗拉能力为：T=201.12215=86.47KN钢丝绳拉力为16.O1.KN,安全系数K=86.1716.01=5.4。焊接验算：钢丝绳卜节点穿绑在616钢环上，角度B=44,616钢环焊在14a槽钢腹板上，腹板厚6mm,焊缝高取5mm,焊缝长取100mnb按角焊缝核算，得2,w,式中N轴向拉力;1 .焊缝长度:t焊缝高度;f,焊健抗拉强度，取160Nmm钢丝绳拉力为16.O1.KN,1.=100mm,t=5mm,则3）凶；=32.02N!tvnz160N/mtr5x100现场实际焊缝长度取120mm。
