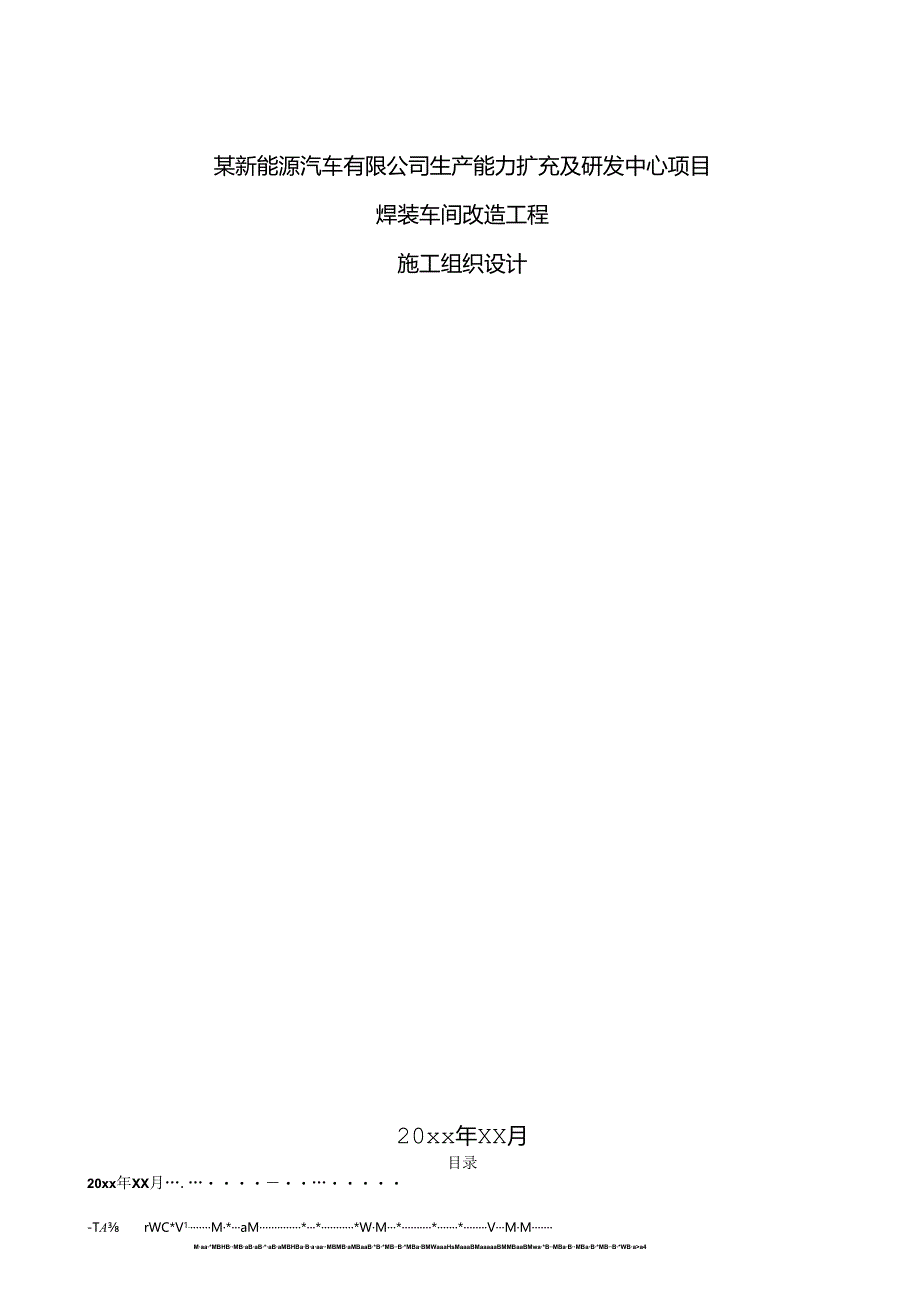

1、某新能源汽车有限公司生产能力扩充及研发中心项目焊装车间改造工程施工组织设计20xx年XX月目录20xx年XX月.-TArWC*V1.M*aM*WM*VMMMaa*MBHBMBaBaB*aBaMBHBaBaaaMBMBaMBaaB*B*MBB*MBaBMWaaaHsMaaaBMaaaaaBMMBaaBMwa*BMBaBMBaB*MBB*WBaa49JRrrr”一r”r“rr”.“”一rr“r“r”r”54.1暖通工程施工方案54通风及防排烟系线调试154.1仪器仪吸要求154.2系统试验154.3系统M1.fit平衡测试方法164.4风景系统平衡的调整164.5风量平衡的调整方法164.6送风口

2、风量测量174.7网网MIift测定174.8注意事项175冷心水管道安装175.1材料瞿求冷热水管采用泮镀钟无f蝌管,焊接或法兰连接175.2管道连接176压力管道施工说明207循环水管道安笠218凝结水管道湎水吹219 管道IAffi2110 .冷热水管的冲洗21I1.冷热水管道保温216. 2防水工程257. 3混凝土工程2664砌体工程308. 5钢结构工程319. 6电气工程3510. 7暖通给排水工程40七、安全M1.麻措.4710.1 好危险源的癖识、风险评价、风险控制工作4710.2 全教育及培训4910.3 前安全活动5011. 4安全检位5012. 个人防护用品的配置501

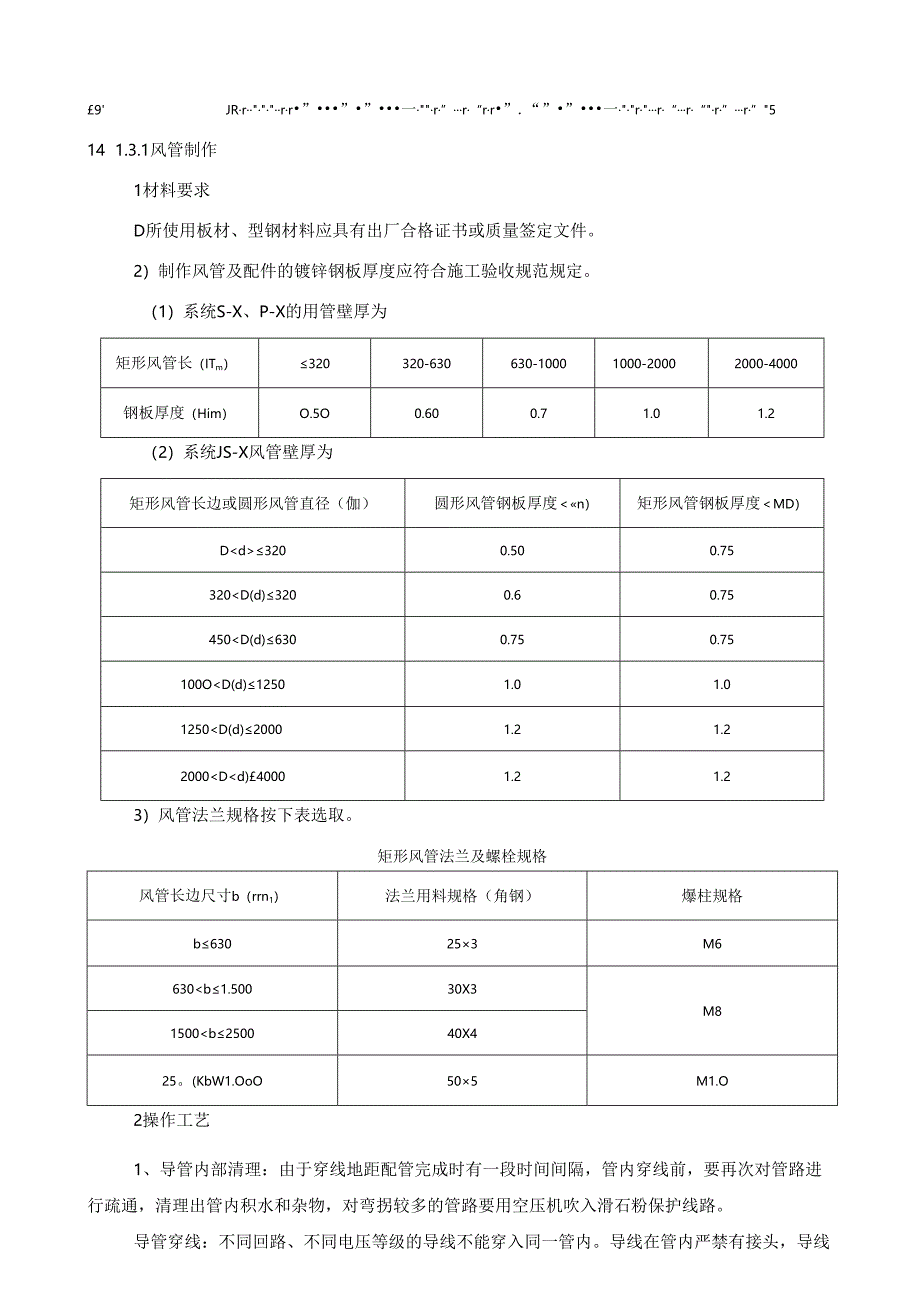

3、3. *,11防护措施5114. 安全用电5115. 临边防护措施527 .9钢纳构吊装及高空作业措施52八、文明MIjW558.1文明施工措施558. 2施I：照明578. 3环境保护措施588 .4消防保卫措施59r”一rrrrr“r”一”-rwrrft9 .1样板引路6310 2原材料质录控制6311 3计艮、检测及试验6512 4对分包单位的施工总承包质疑管理要点6613 5施I：方案及技术交Ife的编制6714 1.3.1风管制作1材料要求D所使用板材、型钢材料应具有出厂合格证书或质量签定文件。2）制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。（1）系统S-X、P-X的用管壁厚

4、为矩形风管长（ITm）320320-630630-10001000-20002000-4000钢板厚度（Him）O.5O0.600.71.01.2（2）系统JS-X风管壁厚为矩形风管长边或圆形风管直径（伽）圆形风管钢板厚度n）矩形风管钢板厚度MD）D3200.500.75320D(d)3200.60.75450D(d)6300.750.75100OD(d)12501.01.01250D(d)20001.21.22000Dd)40001.21.23）风管法兰规格按下表选取。矩形风管法兰及螺栓规格风管长边尺寸b（rrn1）法兰用料规格（角钢）爆柱规格b630253M6630b1.50030X3M8

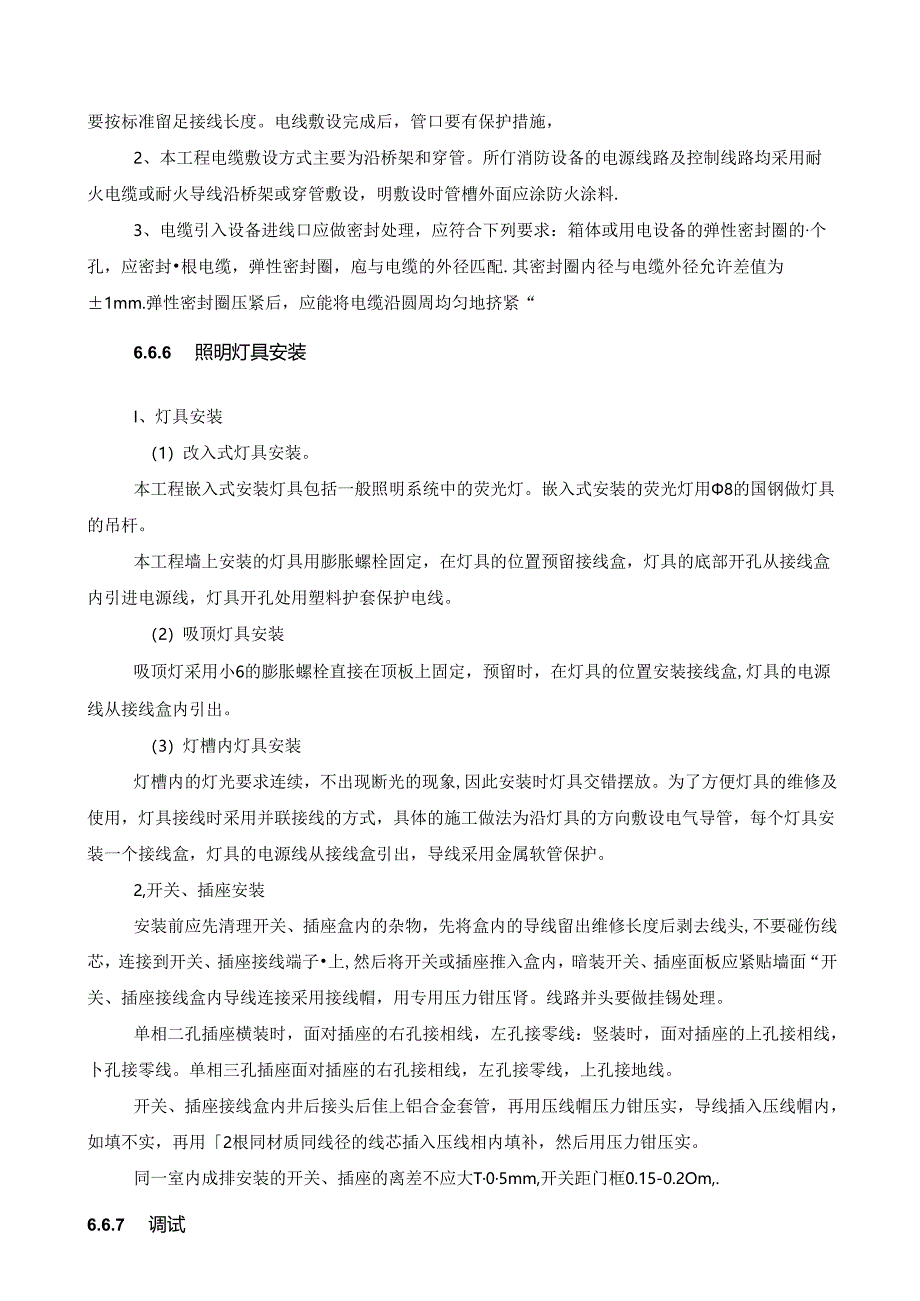

5、1500b250040X425。(KbW1.OoO505M1.O2操作工艺1、导管内部清理：由于穿线地距配管完成时有一段时间间隔，管内穿线前，要再次对管路进行疏通，清理出管内积水和杂物，对弯拐较多的管路要用空压机吹入滑石粉保护线路。导管穿线：不同回路、不同电压等级的导线不能穿入同一管内。导线在管内严禁有接头，导线要按标准留足接线长度。电线敷设完成后，管口要有保护措施，2、本工程电缆敷设方式主要为沿桥架和穿管。所仃消防设备的电源线路及控制线路均采用耐火电缆或耐火导线沿桥架或穿管敷设，明敷设时管槽外面应涂防火涂料.3、电缆引入设备进线口应做密封处理，应符合下列要求：箱体或用电设备的弹性密封圈的个孔

6、，应密封根电缆，弹性密封圈，庖与电缆的外径匹配.其密封圈内径与电缆外径允许差值为1mm.弹性密封圈压紧后，应能将电缆沿圆周均匀地挤紧“6.6.6 照明灯具安装I、灯具安装（1）改入式灯具安装。本工程嵌入式安装灯具包括一般照明系统中的荧光灯。嵌入式安装的荧光灯用8的国钢做灯具的吊杆。本工程墙上安装的灯具用膨胀螺栓固定，在灯具的位置预留接线盒，灯具的底部开孔从接线盒内引进电源线，灯具开孔处用塑料护套保护电线。（2）吸顶灯具安装吸顶灯采用小6的膨胀螺栓直接在顶板上固定，预留时，在灯具的位置安装接线盒,灯具的电源线从接线盒内引出。（3）灯槽内灯具安装灯槽内的灯光要求连续，不出现断光的现象,因此安装时灯

7、具交错摆放。为了方便灯具的维修及使用，灯具接线时采用并联接线的方式，具体的施工做法为沿灯具的方向敷设电气导管，每个灯具安装一个接线盒，灯具的电源线从接线盒引出，导线采用金属软管保护。2,开关、插座安装安装前应先清理开关、插座盒内的杂物，先将盒内的导线留出维修长度后剥去线头,不要碰伤线芯，连接到开关、插座接线端子上,然后将开关或插座推入盒内，暗装开关、插座面板应紧贴墙面“开关、插座接线盒内导线连接采用接线帽，用专用压力钳压肾。线路并头要做挂锡处理。单相二孔插座横装时，面对插座的右孔接相线，左孔接零线：竖装时，面对插座的上孔接相线，卜孔接零线。单相三孔插座面对插座的右孔接相线，左孔接零线，上孔接地

8、线。开关、插座接线盒内井后接头后隹上铝合金套管，再用压线帽压力钳压实，导线插入压线帽内，如填不实，再用2根同材质同线径的线芯插入压线相内填补，然后用压力钳压实。同一室内成排安装的开关、插座的离差不应大T05mm,开关距门框0.15-0.2Om,.6.6.7 调试1、变乐器、高乐电缆安装完成，做交直流耐用试验。2、低压电缆的绝缘电阻测忒。3、低压设备的空毂试运转.4、照明灯具的通电试运行。6.7暧通给排水工程6.7.1 现场防护、管线测量定位、放线I、现场防护各专业管道在空外与老管线接驳处需进行土方挖掘.现场应根据实际情况分阶段进行围护。及时提供业主围护方案便于业主对区域内的工作人巾下发通知。6

9、.7.2 量地位、放线根据施工图纸管线走向,首先进行测星:定位放线，在马路用油漆对管线位段做明确标注，在草坪用白灰标注。对交叉老管线位巴进行标注，明确位置。6.7.3 探沟开挖根据原施工图，对与新管线交叉老管线位置现场进行了标注。为防止原施工图遗漏管线或业主在以往使用维修过程中新增加管线的交叉，在改造新管线沿途横向人工开挖探沟，探沟尺寸为1.5*0.5（深*宽），以防止损坏原有管线，如出现应对其采取有效保护措施。6.7.4 管槽开挖由测量人员按设计线位定出管线中线并根据规范要求放出槽上口线并请监理进行发测，合格后方可施工。首先采用机械对沥音路面表U进行清除，清除后的沥青石子等垃圾运至厂外。开槽

10、采用人机配合施工，机械挖槽硕留200UIm人工清底，严禁超挖。对交叉老管线部位采取人工开槽。在进行沟槽开挖时应根据现场实际土质情况，采用适宜的放坡系数开挖沟槽，开槽断面见图4.2-2nvOogzOo2管沟开挖及挡上板图挖槽土方处置，堆放至焊接车间扩建待用场地，具体堆放位置见后附图-O在土方回填之前，采用网格塑料布遮盖，避免扬尘。开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底上基不符合设计要求，及时与设计、监理单位联系，共同研究基底处理措施，方可进行卜道工序。6.7.5 管道基础处理管道基础，视地卜.土质情况及管道类型而定。管槽开挖后，如遇接皮土，密实度不符合规范要求的，需做

11、换土处理，然后进行分值夯实.热力管线沟底采用1.50r三厚细沙垫层，设计要求给水、绿化、雨水管道沟底采用150Imn厚中粗沙垫层。6.7.6 管道下管在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞门安装为宜。6.7.7 管道连接1、管道焊接进行对焊时，必须进行适当的开口处理或者倒角处理，坡口根据钢管壁厚采用“V”型或“I”型坡口。饵接要求管道焊接要选择适合的管道材质的焊条及电流，焊缝的焊接层数与选用焊条的良径、电流大小、管壁厚、焊口位置、坡口形式有关，具体选用标准见表5.71.表6.7-1焊接焊条、电

12、流选用表序号管壁厚度（11三）H数焯条直件ran电流大小A第一层以后平焊立、仰焊168233I120-18090-16021023345140-260120-1603143-445本工程焊接碳素钢管设备主要采用普通交流焊机.2、管道螺纹及卡掖连接（1）管材的切割采用砂轮切割机，切U端面应平整并垂直于管道中心轴级。（2）管段按要求下料切割后，架设在滚槽机和滚槽机尾架上，用水平仪测量确保其处丁水平位置，并使管轴线于滚槽机止面垂直.（3）压槽时应及时枪包沟槽的尺寸，防止运行中变化。滚压时间符合以下要求：公称直径DN100150300时间不少于（min）2.534沟槽的槽边、槽宽、槽深均须符合相关技术

13、规程要求。（4）沟槽式连接管道系统冗案公称直径先大后小的顺序安装（5）螺纹连接的管道应在套丝完成后在丝头处抹上铅油缠好麻丝，人在末端找平管子，一人在接口处把第一节管相对固定，对准丝口，依丝扣自然锥度，慢慢转动入口，到用手转不动时，再用管钳咬住管件，用另一管钳子上管，松紧度适宜，外露23扣为好。展后清除麻头。（6）干管若为吊卡固定时，在安装管子前，必须先把地沟或顶棚内吊卡按坡向顺序依次穿在型钢上，安装管路时先把吊卡按卡距套在管子上，把吊卡子抬起将吊卡长度按坡度调整好，再穿上螺栓螺母，将管安装好。（7）托架上安管时，把管先架在托架上，上管前先把第一节管带上U型卡，然后安装第二节管，各节管段照此进行

14、。3、管道水Jk试验、闭水试蛤污废水管道闭水试验：首先经监理工程师检查管道及检查井外观脑量，检查验收合格后，沟槽内无积水，进行管道闭水试验。试验管段按井距分隔。允许渗漏量应符合规范给水排水管道工程施工及验收规范中的要求。当试验水头达规定水头时开始记录，观测管道的渗水量，直至规察结束时，不断地向试验管段内补水，保持试验水头恒定，港水世不得超过规范要求。有压管道水压试验：给水、中水管道试验压力为0.9Mpa:热力管道试验压力为1.2MPao消防管道的试验压力为1.4Mpa.管道试压设备采用电动打压泵，试压用的压力表不少于2只，精度不得低于1.5级，量程要为试验压力值的1.52倍，试压管路连接排气阀、泄水阀。管道试压前连接好临时进水管道，末端设置放气阀。打开水
