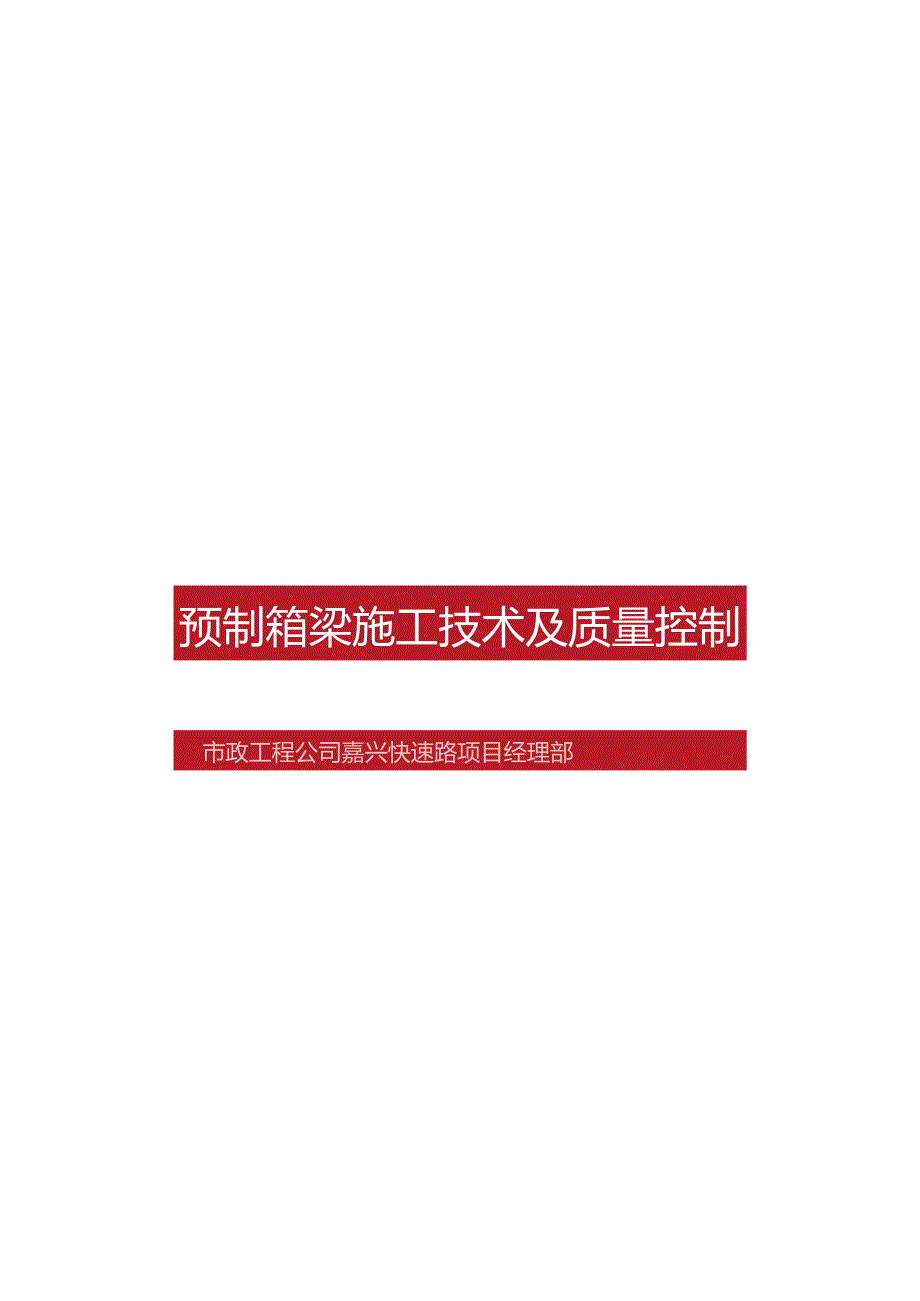

预制箱梁施工技术及质量控制.docx

《预制箱梁施工技术及质量控制.docx》由会员分享，可在线阅读，更多相关《预制箱梁施工技术及质量控制.docx（60页珍藏版）》请在第壹文秘上搜索。

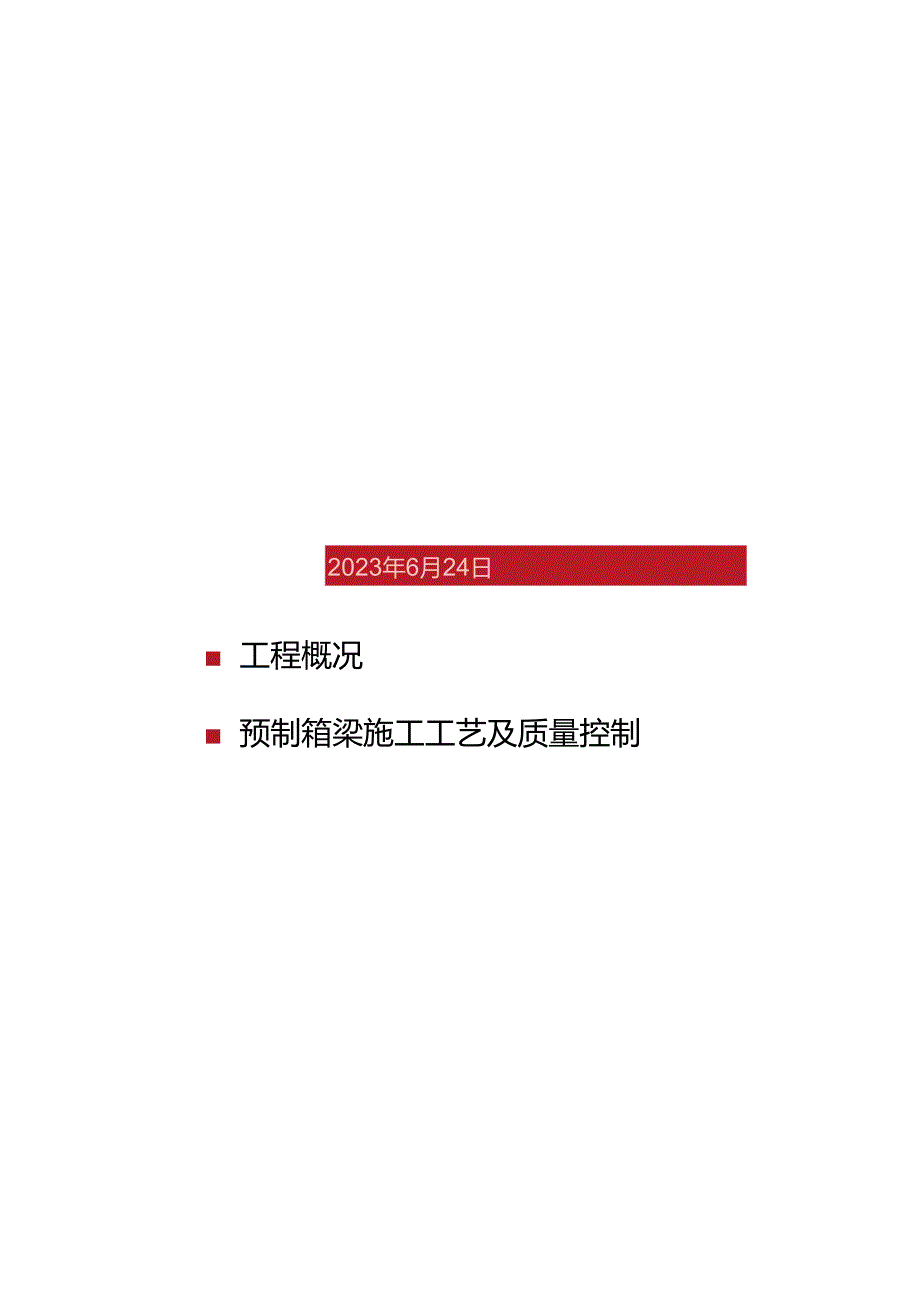

1、Q中国五矿加支中国二十冶Zhongguoershiye预制箱梁施工技术及质量控制市政工程公司嘉兴快速路项目经理部2023年6月24日 工程概况 预制箱梁施工工艺及质量控制 质量通病及预防措施 注意事项目录CONTENTPARTONE工程概况工程名称：嘉兴市市区快速路环线工程（三期一阶段）施工3标地理位置：中环北路（东方路一周安路）建设规模：采用主线高架+地面辅道建设形式，主线高架长度177Om,地面辅道长度2224m,同步实施两对平行匝道合同金额：60078.527557万元建设内容：主要包含道路工程、桥梁工程、排水工程、多杆合一及照明工程、监控工程、交通工程、驳岸工程、海绵城市、保通工程以及

2、附属设施等。noii5ast1.75+j.5x2+as-n.75AWH*1.fTftMMt4*fMi1.ooaM平行匝道小箱梁标准横断面主线六车道高架小箱梁标准横断面Mb:中国二十冶_*Zhongcuoirshivi中国五矿跨径（m）底宽X高（Cm）2911517030115x1703210519035105190401.200收赫JH5C2墩顶现浇UHPC连续缝V-Y（II文中Ji）H=2m,中梁横断面I口主要材料 预制小箱梁磴：C50自密实混凝土 钢筋：HPB300、HRB400 预应力钢筋：钢绞线采用1x7-15.2高强度低松弛钢绞线，钢绞线标准强度fpk=1860MPa,弹性模量EP=

3、I951.05MPa,必须符合预应力混凝土用钢绞线(GB/T5224-2014)的技术要求 锚具：M1.5-5、MI5-7张拉锚具 波纹管：内径50mm、内径60mm塑料波纹管PARTTWO0预制箱梁施工工艺及质量控制口施工工艺流程底模安装磴养护预应力筋张拉孔道压浆移梁、存梁反预拱值设置表RttRqMWff1.（展论假MMIt1.tU值为了保证桥梁的平整，根据设计提供的理论上拱值，结合施工实际情况，在预制台座上按不同的梁构件跨度设置相应的反预拱度，反预拱嫩塞M1.更3KH/WM&0*1&9Xt1.32.115中“17.5M1.29.931.23动咏22.9K1.610.2ISS2改331.10

4、.40Zk2)6.6.710.315度可采用圆曲线或抛物线。反拱值的设计原则是使梁体在一期恒载施加前上拱度不超过20mm,桥梁施工完成后桥梁不出现下挠。中堂2I.S31.4%.437.91切瞰3X7虬157.225中31.70251.951ICb口堂.3.墩台，城础1010沿模板内M1.KJfb阳钠尺Iii1.9.Vrtr国、拄、机5板、3在钢筋较密处，应注意混凝土的灌注通路，必要时将相邻钢筋成束绑扎。在小箱梁预制时，若发现普通钢筋与预应力钢束发生交叉矛盾，可适当挪动普通钢筋；保护层垫块采用穿心式圆饼型垫块，可自由活动，防止安放芯模时挤坏、脱落，梅花形布设，不少于4个/m2;锚下加强筋与锚下螺

5、旋筋应按设计要求布设，螺旋筋应与锚垫板相匹配.预制箱梁施工工艺及质量控制底腹板钢筋绑扎及安装中国五矿波纹管定位筋优化调整 绑扎完成后穿入波纹管； 波纹管需根据设计位置进行精确定位（管控要点）,钢筋与其冲突时，钢筋要适当避让； 定位筋直线段80Cm设置一组，曲线段40Cm设置一组，波纹管端部中心线需与锚垫板垂直； 管道接头处采用大一级直径的同类管道，其长度为被连接管道内径的57倍，外部采用热收缩带密封，防止漏浆，管道接头处严禁采用胶带进行缠绕包黑； 塑料波纹管搬运时，不得抛摔或在地面拖拉。运输应防止剧烈碰撞、挤压、曝晒、雨淋、油污和化学污染； 塑料波纹管的贮存应远离热源，室外堆放应进行覆盖，防止

6、老化； 波纹管的安装，应做到曲线圆滑，直线顺直，圆直段过渡平顺.中国五矿底腹板钢筋绑扎及安装采用龙门吊并配备专用吊架吊装至侧模内，吊架采用方钢焊接而成；11每1.2m设置吊点一处，以确保吊装过程中钢筋骨架不发生变形。 螺旋筋、锚垫板、锚下加强钢筋绑扎后安装端模t 端模板与侧模间采用双面胶密贴防止漏浆； 端模安装时注意用螺栓将端模后锚垫板和端横的面板固定，贴缝紧密。缝隙采用泡沫填充剂填充密实，保证不漏浆； 端模安装好后，应仔细检查模内尺寸，注意梁体长度是否和设计一致，保证梁体长度和交角正确,从而保证以后安装时梁体偏角一致。端模安装内模安装内模吊装前应对其结构尺寸、垂直度、拼转错台、模板表面平整度
