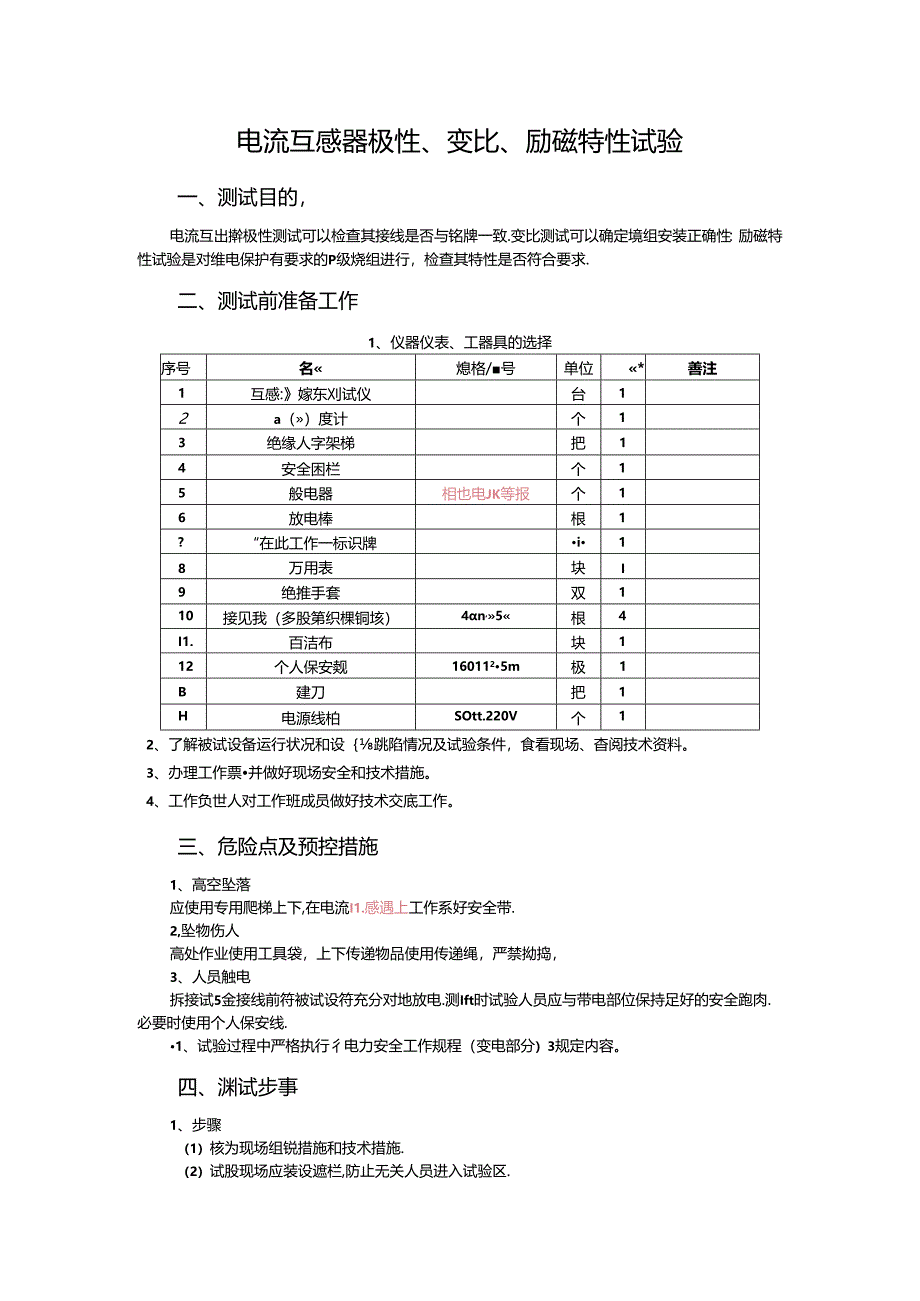

1、电流互感器极性、变比、励磁特性试验一、测试目的，电流互出擀极性测试可以检查其接线是否与铭牌一致.变比测试可以确定境组安装正确性：励磁特性试验是对维电保护有要求的P级烧组进行，检查其特性是否符合要求.二、测试前准备工作1、仪器仪表、工器具的选择序号名熄格/号单位*善注1互感:嫁东刈试仪台12a（）度计个13绝缘人字架梯把14安全困栏个15般电器相也电JK等报个16放电棒根1?“在此工作一标识牌i18万用表块I9绝推手套双110接见我（多股第织棵铜垓）4n,5根4I1.百洁布块112个人保安觌1601125m极1B建刀把1H电源线柏SOtt.220V个12、了解被试设备运行状况和设跳陷情况及试验条

2、件，食看现场、杳阅技术资料。3、办理工作票并做好现场安全和技术措施。4、工作负世人对工作班成员做好技术交底工作。三、危险点及预控措施1、高空坠落应使用专用爬梯上下,在电流I1.感遇上工作系好安全带.2,坠物伤人高处作业使用工具袋，上下传递物品使用传递绳，严禁拗捣，3、人员触电拆接试5金接线前符被试设符充分对地放电.测Ift时试验人员应与带电部位保持足好的安全跑肉.必要时使用个人保安线.1、试验过程中严格执行彳电力安全工作规程（变电部分）3规定内容。四、渊试步事1、步骤（1）核为现场组锐措施和技术措施.（2）试股现场应装设遮栏,防止无关人员进入试验区.（3）做好腌电、放电和接地等工作.（4）检杳

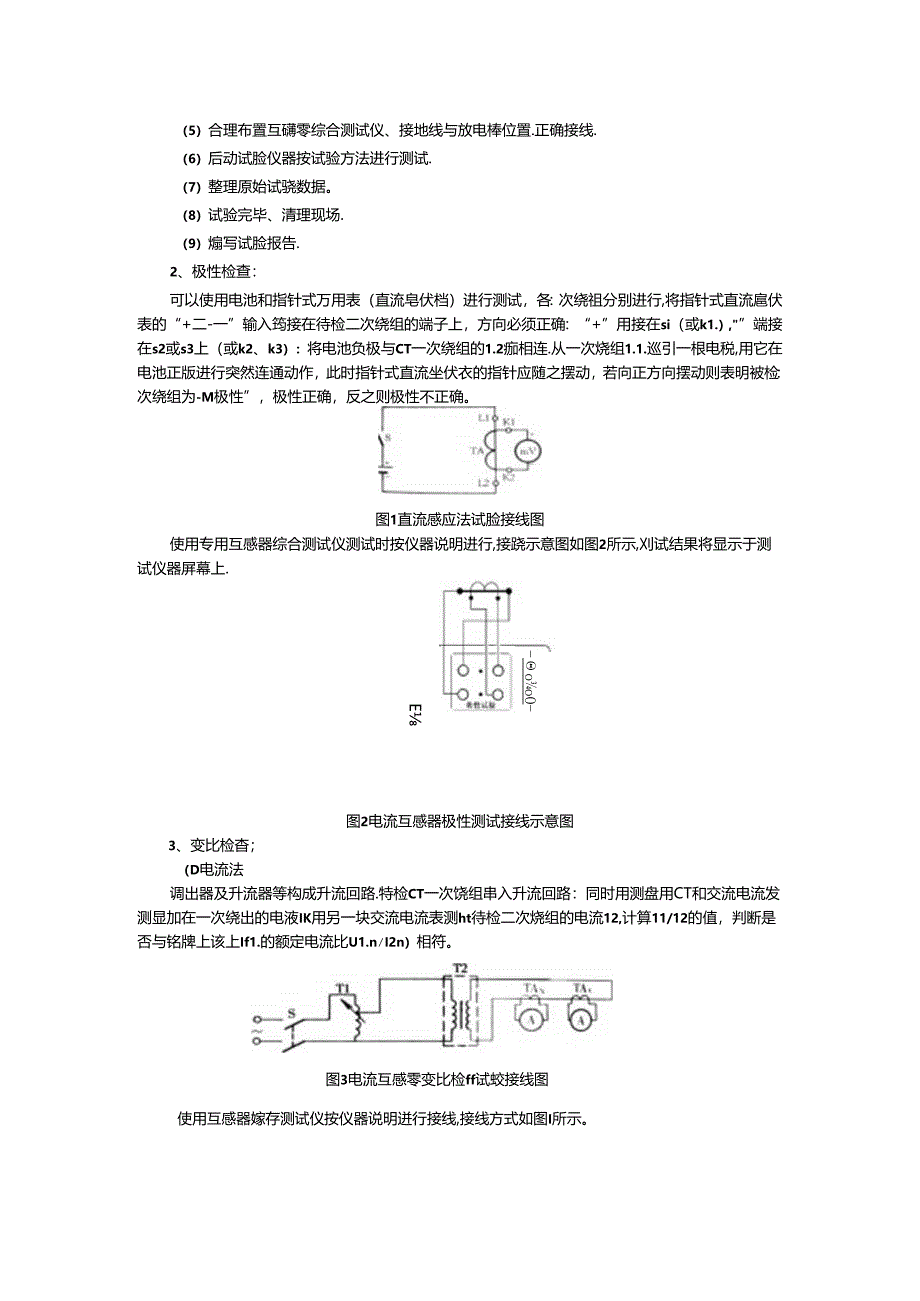

3、酸试品、仪器及试验电源.（5）合理布置互礴零综合测试仪、接地线与放电棒位置.正确接线.（6）后动试脸仪器按试验方法进行测试.（7）整理原始试骁数据。（8）试验完毕、清理现场.（9）煽写试脸报告.2、极性检查：可以使用电池和指针式万用表（直流皂伏档）进行测试，各：次绕祖分别进行,将指针式直流扈伏表的“+二-一”输入筠接在待检二次绕组的端子上，方向必须正确：“+”用接在si（或k1.）,”端接在s2或s3上（或k2、k3）：将电池负极与CT一次绕组的1.2痂相连.从一次烧组1.1.巡引一根电税,用它在电池正版进行突然连通动作，此时指针式直流坐伏衣的指针应随之摆动，若向正方向摆动则表明被检：次绕组为

4、-M极性”，极性正确，反之则极性不正确。图1直流感应法试脸接线图使用专用互感器综合测试仪测试时按仪器说明进行,接跷示意图如图2所示,刈试结果将显示于测试仪器屏幕上.E-ooO-图2电流互感器极性测试接线示意图3、变比检杳；（D电流法调出器及升流器等构成升流回路.特检CT一次饶组串入升流回路：同时用测盘用CT和交流电流发测显加在一次绕出的电液IK用另一块交流电流表测ht待检二次烧组的电流12,计算11/12的值，判断是否与铭牌上该上If1.的额定电流比U1.nI2n）相符。图3电流互感零变比检ff试蛟接线图使用互感器嫁存测试仪按仪器说明迸行接线,接线方式如图I所示。图4电流互整器变比测试接嫉示意

5、图（2）电压法待检CT一次及所有二次绕组均开路.将调H:潺谕出接至待检二次绕组流子,缓慢升压.同时用交流电压表测量所加二次绕组的电压U2、用交流富伏在测ht一次烧组的开路适应电压口，计算12/1J1.的值，判断是否与铭牌上该块级的额定电流比（I1.nI2n）相符，使用互感器综合测试仪按仪器说明进行接城，接线方式如图1所示.4、励磁特性试脸待检CT次及所有二次突组均开路，物园压器或试胎变压器的电压始出面压端接至侍检：次绕组的一端，待检：次绕殂另一跳通过电流表（或富安表，视录程需要接地、试裟变压器的商压尾接地，接好测Ift用PT、电压表，媛慢升压，同时读出并记录各测地点的电EE、电流值.图5电流互

6、尊零励糙特性试舱接线使用互感器综合测试仪按仪器说明进行接城，接战方式如图6所示。图6电流感器的励描特性测试仪试於接线图五、试验要求及注意事项1、极性悔杳时，接战本身的正仇方向必须正确，否则将得不到正确结论；使用电池、指针万用表进行时应先使用一个较大的档位，根据指针拨动的幅度对档位进行调匏，防止指针打表.2、变比检行应对各分接头分别进行.采用电流法测信某个二次绕组时,共余境组均应地路，不得开路；使用电压法测眼时，非测试绕组均应开路.使用探介测试仪迸行测试又无法确定内部原理时，必须按使用说明进行接战，3、励磁特性试验时,待检CT一次及所有二次绕期均开路：试先去破（JSff1.三去他功能的玉器综合测

7、试仪），然后将电IK逐渐升至励磁特性曲线的饭和点即可停止，如果该饶组励毡特性的饱和电压高于2kV,则现场试验时所施加的电压一般应在2kV械止，避免二次绕组绝缘承受过高电压。试粉时记录点的选择应便于计算.饱和点、便于与出厂数据及历史数据进行比较,一般不应少于5个记录点.4、试验时，电压应均匀地从零向上递升，中途不能降压后再升压,以免因屈滞【司税的影响使测量准确度降低.以电流为基准，读取电压伯，直至额定电流，若对特性曲俄方.特殊要求时，应迅速读取，以免绕如过热。六、标准要求1,检杳互感涔的变比和极性，必须符合设计要求，并应与铭牌和标志相符，2,恸住特性试验结果与同类型CT励磁特性曲找、制造厂的特性

8、曲找比较，应无明显差异.七、结果分析电流互离器引出线的极性应符合设计要求和极性关系原则。电流互停器变比检查仪作为确定统组安装正确性及运输途中无硬性损伤的核实性检查，当计量有要求时、更换绕组后应进行准确级的角比误差检定。励磁特性试验结果应包含饱和点.八、考核1.场地（1）考核场地应比较开佣,具有足够的安全矩离.（2本项目可在室内外进行.（3）设置1食评为桌椅和计时秒表。2.时间（1）考核时间为30*in.（2）选用工器具、材料、设备，准备时间Xin,该时间不计入人考核计时。（3）许可开工后记录考核开始时间,时间到停止操作，按实际完成情况予以评分。（4）现场清理完毕后,上交试验报告,记录结束时间.

9、3.要点（1）现场安全文明生产.（2）检查安全工器具。（3）检查仪器设密状态.（4）检看被试设备外观,了解破试品状况.（5）查勘现场，合理布附仪器设任，（6）启动试验仪器按试龄方法进行测试。（7）熟悉电流互感器极性、变比、励磁特性试验接线方法.（三）现场试验过程中发现有危及人身及设备安全的行为，立即终止操作，待宣明原因后继续进行。（9）编写口实完得的试粉报告,确定被测设务是否符合要求。4、评分标准行业：电力工程工种：电气试验工等级：技师俄号HS201行为领域鉴定氧IH考核时间30nin盟51B&分100试题名称电流屯想战极性.变比、筋碘特性试s考核要点及其要求1）现场安全及文明生产.（2）检近

10、安全工制具.3）检食仪密设备状宓.（4）ftMiSai.了解被试丛伏况，（5）熟等试帔项目及相关标准要求.6）熟城使用电流互修器投性变比、的磁特性测试仪制试的使用方法.（7）编写真实完名的试验报告，确定放试改备是否符合要求.18）坟场试验过程中发现在危及人身安全及设得安全的行为，立即修止援作，恃我明顺闪府继续进行.现场设备工其、MW互感器然令测试仪、S1.）境it、指纹夹测试号线.安生憎栏、验电JR.微电棒、“在此工作”标织牌、万用表、接堆找（多段用找）、绝续手套、电源轴符注考生自生工作服.绝绒鞋、安全帽.ft评分标准序弓作业名:质IS要求分救扣分标Jft扣分WW都分1试脸前准备r作正确IMR

11、安全帼.着工作服、穿地冷鞋3D未着工装扣3分：着裳不规立.每处扣I分2）请求送给现场技术交I2）未请求试验现场技术交底扣I分（3）正确现行工作许可手续（工作票、作业指手卡填写正确33）未说明履行工作许可手球扣3分，少一频扣2分,扣完为止核实现场安全措施24）未核实安全措能扣2分正确设置退栏，放置ft此工作“标识牌I5）设名及试验人员全部送场后.未全部封闭这栏扣1分正确选择工器具、材料16）错选、询造、物件未检查扣1分，检有安全工程具及状抬设备校验情况37）未检仅安全工具验电器、地燎手叁.放电棒合格标?的.计处扣1分I卡检代设备核的合格标签的.每处扣1分:扣完为止2试验现场布？I（1）正确接地2

12、（1）未检衣接地机扣1分,未用修刀处理扣I分，使用煽登接堆扣2分,扣完为止.对核试R84电.充分放电52）未使用柏瓜电压B姬验电器对被i品验电扣2分,未对被优品充分放电抽3分.对被送拈进行外观校会.清扫被试&表面2未检查外观扣1分1未满扫表面加1分4）放H沼（Si）收计I4）未在合适的位置政贸扣】分（5）索要被试训备做蛤粒找IC）未索要校试设备原始数据JnI分3成验操作试验过程中仪表工器具合SJftHID未合理放J1.微次扣1分,扣完为止（2）加仄过科中试验人员应站在绝缘型上I2）未使用绝缘维加I分（3）极性测试时止碇接找93）做性药试按线钳误姆次扣2分，拓先为止（4）交比测试时接级正确154

13、）一次按规错误扣5分，ZiJCf1.S找错误扣5分,尊被试二次院蛆未邂接扣5分（电流法（5二次保护极小数）绕组物（E特性测试时接跳正确155）成验时辰先去跑.未W去赚.扣3分.二次烧81选抵错决扣6分，被试二次虎俎未开路拉6分先开主机电源开关,再开功率开关,篦试完毕后，先关功率开关,周关主机电源26）次序错误毋次扣2分.加完为止用放电蟀对电流互感器进行充分放电27）未故电扣2分8）拆除测眼税I8）未拆除1Ift浅加I分（9）取下接地林19）未取下接地椁扣I分10）拆除接地线I10）未酢除授地域扣1分4工器具使M以上试验项目试验过程中,工揖具使用正确,不发生掉落现故3工ZU*tt用不正确.何处扣I分；发生掉落现象,每次扣1分，扣完为止5试检i结束（1）恢织现场状况1（3）未恢复现场扣I分.ifi*i1处扣I分（接地纹.电源、选栏等）.扣完为止2汇报竣工2止未汇报扣2分.3）办理结束工作票，填写现场成物记录2（3）未说明办理结束工作票扣I分，未谶明填写现场试验记录扣I分6试验记求及报告（1）环境杂数齐备1（1）环境誓数温度、湿度、天气）欠就，I分（2）谀各夺数齐;3（2）未按照试的记录内
